- Связи подгружаются в проект проектировщиком.
- Каждая связь подгружается в отдельный рабочий набор. Наименование рабочих наборов в соответствии с BIM-стандартом (НЕ ДЛЯ ПРОЕКТОВ САМОЛЕТА).
- Тип связи должен быть "Наложение".
- Базовая точка проекта должна совпадать с пересечением осей 1 и А и с внутренним началом проекта.
Порядок загрузки связи

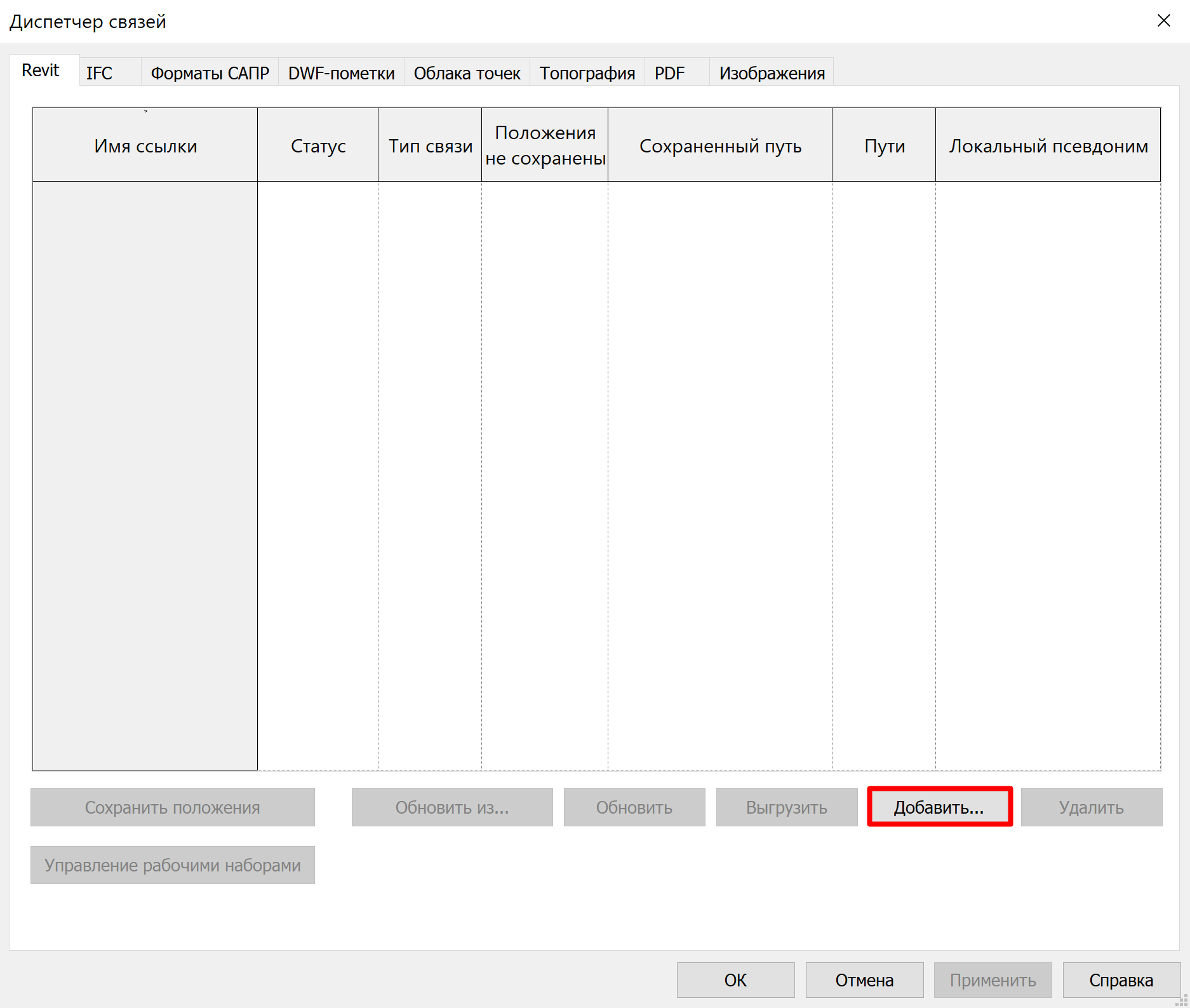

Открыть диспетчер связей и нажать Добавить:
Выбрать модель для связи, изменить размещение на: "Авто - По общим координатам":
Открыть координационный план или на активном плане включить отображение Базовой точки проекта, Точки съемки и Внутреннего начала и убедиться, что данные точки связи совпадают с пересечением осей 1 и А связи и связь находятся в соответствии с проектным положением относительно открытой модели.
Закрепить связь в модели:
В Revit на вкладке IBS переходим в "Распределение" и жмем "Рабочие наборы для связей" (НЕ ДЛЯ ПРОЕКТОВ САМОЛЕТА)

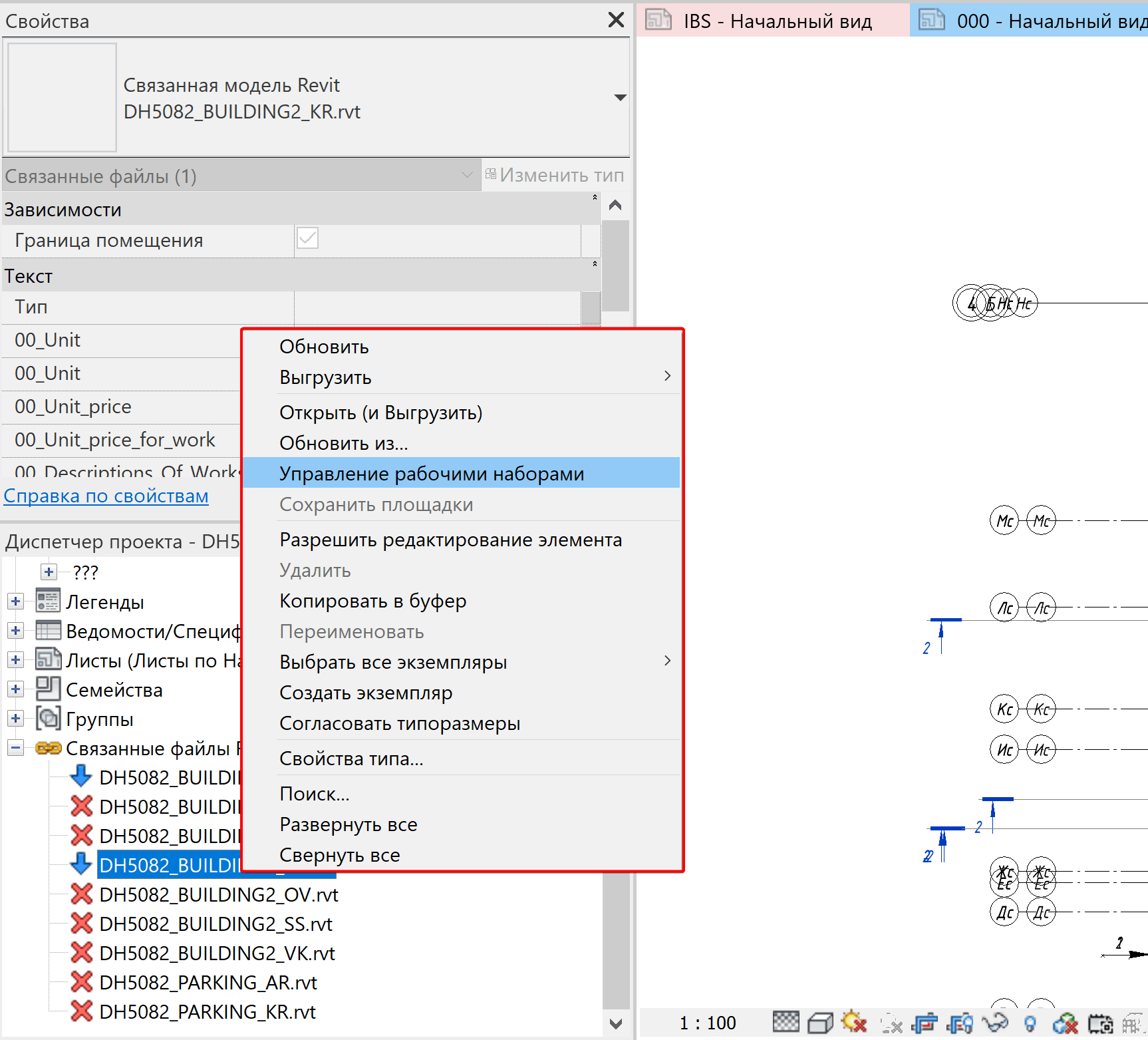

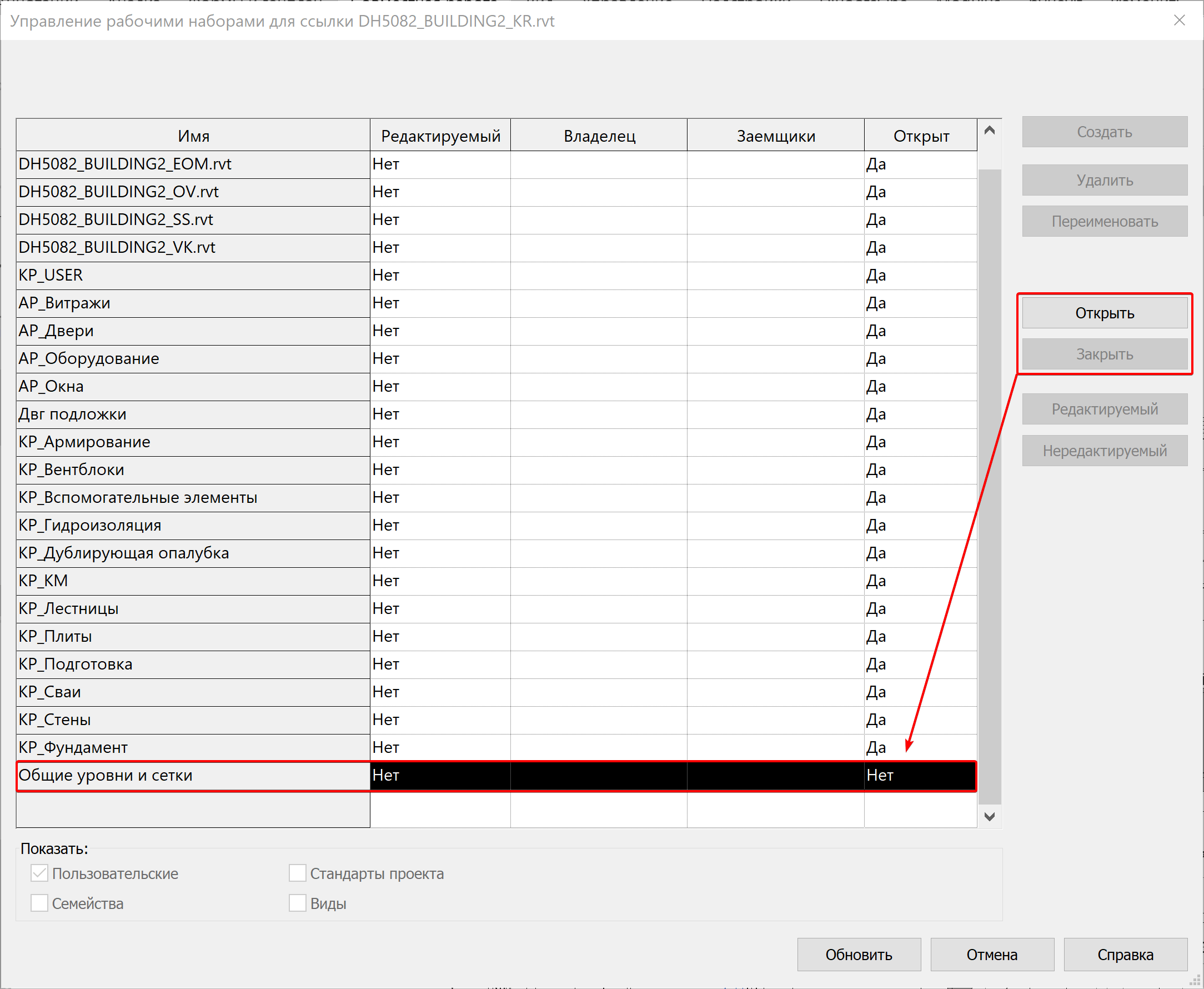

Для того, чтобы скрыть рабочий набор "Общие уровни и сетки" или какие-либо другие ненужные рабочие наборы связанного файла, нужно нажать на связь в диспетчере проекта правой кнопкой мыши и выбрать "Управление рабочими наборами":
Таким образом можно регулировать отображение рабочего набора сразу на всех видах в модели.
