Ниже представлена краткая инструкция по работе с разрезами на примере типоразмеров, заложенных в шаблон АР. В шаблоне КР логика работы такая же, но принципиально разрезы делятся на «Разрез – КР – армирование» и «Разрез – КР – опалубка».
Создание разреза
После нажатия на кнопку «Разрез» в свойствах следует выбрать необходимый тип разреза. Цель такого выбора – оптимизация навигации.
Основной разрез — данный разрез используется на листах, которые будут находиться в альбоме «Основной комплект».
Пользователь USER — данный разрез пользователь создаёт для своего удобства.
Задание XXXX – данный разрез используется на листах, которые будут находиться в альбоме «Задание».
При выборе «Разрез» – «Пользователь USER» необходимо задать имя вида, продублировав имя пользователя. Это делается для того, чтобы пользователь мог идентифицировать свой разрез на плане (см. рис)

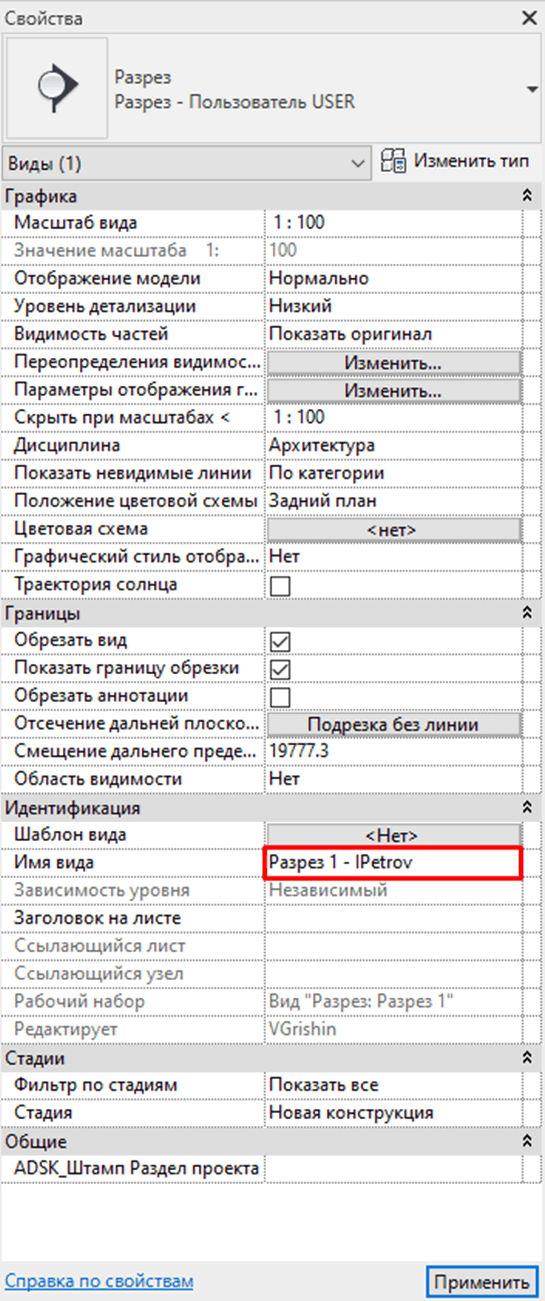

Панель «Имя вида» в свойствах
При выборе «Разрез» – «Задание лифты» следует задать имя вида. Здесь, для удобства, первая цифра соответствует номеру лифта, «а-а» – номеру сечения.
После создания трёх разрезов (ОК, Пользователь, Задание лифты) они отображаются на плане следующим образом:

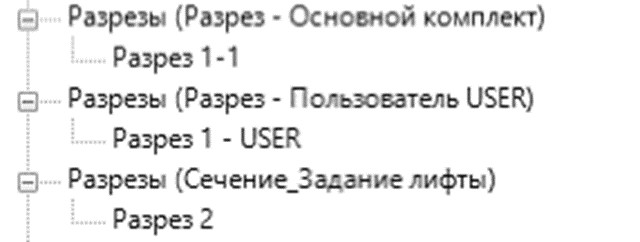

В диспетчере проектов это выглядит так:
При необходимости задать новый типоразмер разреза следует сделать запрос BIM-координатору.
Опять же, предлагаю указывать раздел проекта, либо и пользователя и раздел [АС1]
