Общие сведения

Наименование файлов и элементов формируется из блоков. Не допускается применение пробелов между блоками, вместо них используется символ «_» – нижнее подчёркивание.

Все габариты элементов в наименовании указываются в миллиметрах, обозначение самих единиц измерения не фигурирует в названии.

Структура именования представлена к каждой категории и берётся за основу при обсуждении именования файлов перед началом проекта. Принятые решения фиксируются в BEP проекта. Если в BEP не описаны отступления от стандарта и не зафиксированы принятые решения, то используется методика, описанная в данном стандарте.

В таблицах именования каждый заголовок обозначает отдельный блок в наименовании элемента. Они могут быть с заливкой или без:

Наличие заливки означает обязательный для заполнения блок. При отсутствии заливки блок опционален и может быть проигнорирован.

В наименовании семейств обязательно должны присутствовать блоки "Автор семейства" и "Производитель".

В случае отсутствия производителя, блок игнорируется.

В случае дублирования блоков "Автор семейства" и "Производитель", блок "Производитель" может быть проигнорирован.

При необходимости внести несколько свойств в один параметр (например "Примечание"), в качестве разделителя использовать"," (запятая).

Правило наименования

Наименование типоразмера

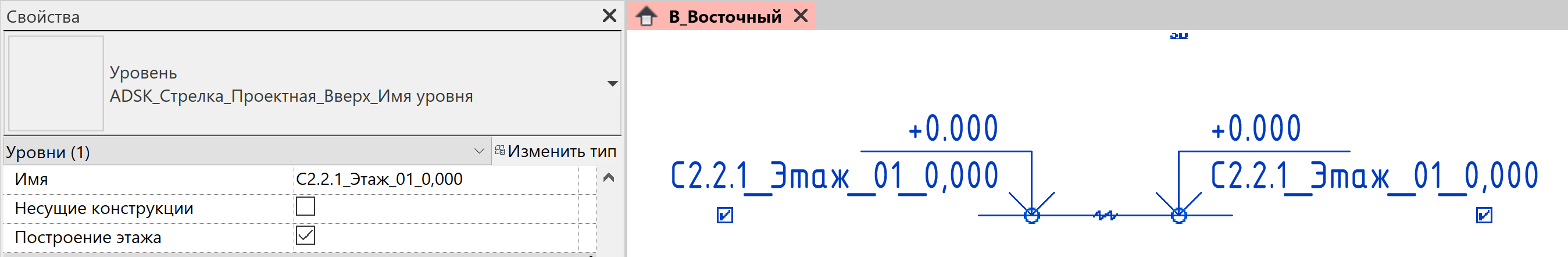

Для создания уровней используется типоразмер системного семейства из шаблонов IBS: ADSK_Стрелка_Проектная_Вверх_Имя уровня

Имя уровня

Пример:
С2.2.1_Этаж_01_0,000
К9_Кровля_09_25,350
К15-16_Подвал_-01_-6,000

Пояснение
