Описание работы скрипта

Скрипт автоматически создает 3D виды систем, скрывая все ненужные элементы, оставляя только те элементы, которые принадлежат к той или иной системе.

В версиях от v2.0 и выше скрипт позволяет выбрать систему, для которой нужно создать 3D вид. Также сохранилась возможность создать виды для всех систем сразу.

Корректная работа скрипта обеспечивается правильной настройкой самого скрипта и проекта под него перед первым запуском.

При правильной настройке перед первым запуском скрипт обеспечивает:

• создание 3D видов систем с применением нужного шаблона;
• дополнение проекта 3D видами новых в проекте систем без перезаписи старых;
• сохранение всех вручную нанесенных аннотаций при повторном запуске.

Инструкция по настройке шаблона вида для аксонометрических видов

Данная инструкция используется при создании шаблонов вида для скрипта Dynamo «IBS_Создание аксонометрических видов_Вентиляция_ОВ_v2.0».

Скрипт Dynamo «IBS_Создание аксонометрических видов_Вентиляция_ОВ_v2.0» при создании аксонометрических видов по системам применяет к этим видам настройки из шаблона существующего вида плана этажа.

То есть для срытия с создаваемых 3D видов ненужных элементов (уровни, оси, обобщенные модели и пр.) необходимо перед первым запуском скрипта создать шаблон на основе плана этажа.

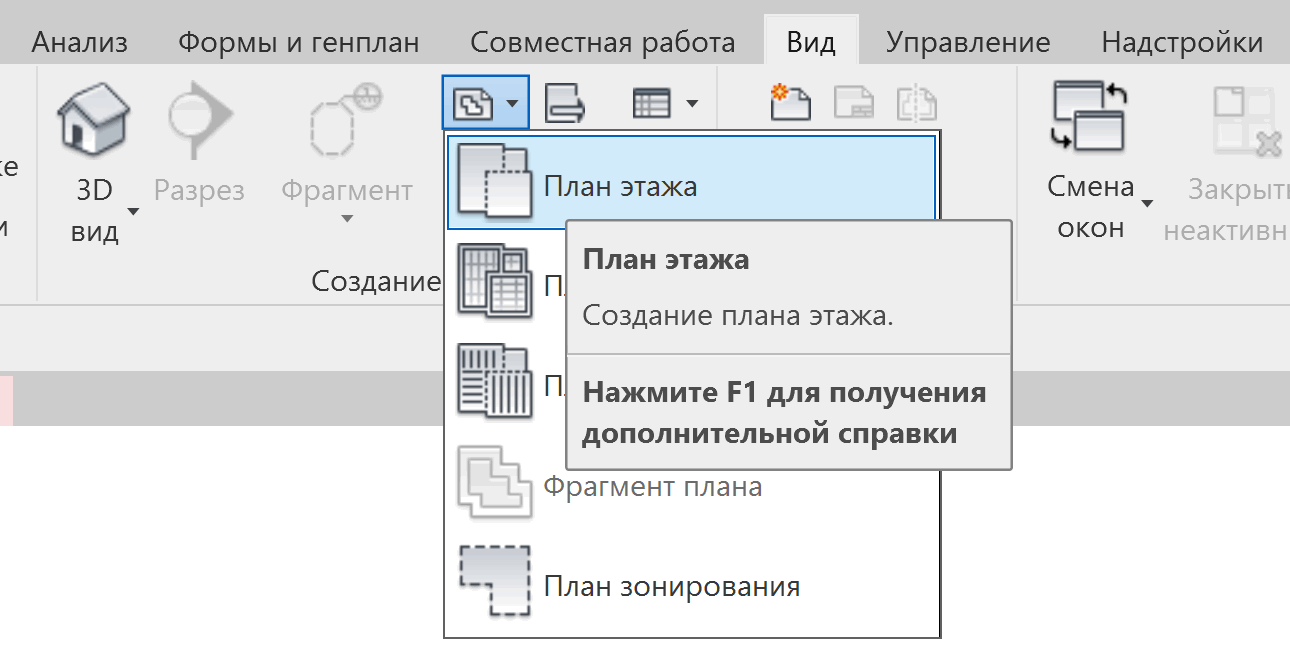

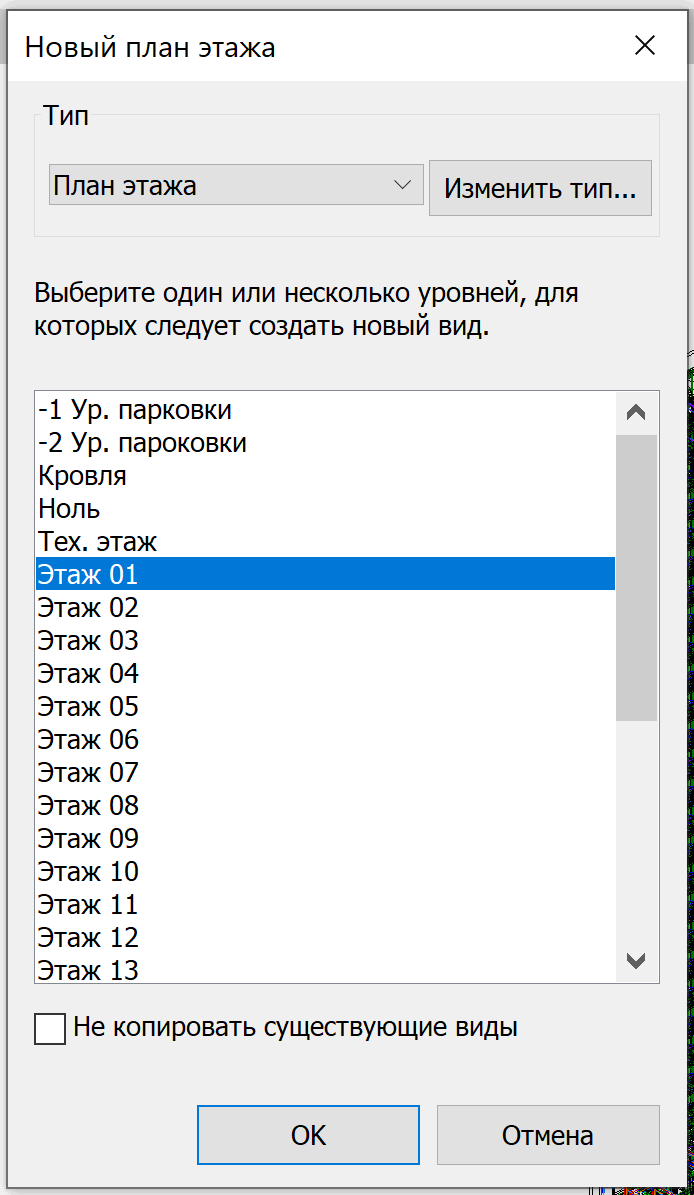

Создание вида

Настройка вида

Настройка расположения в диспетчере проекта

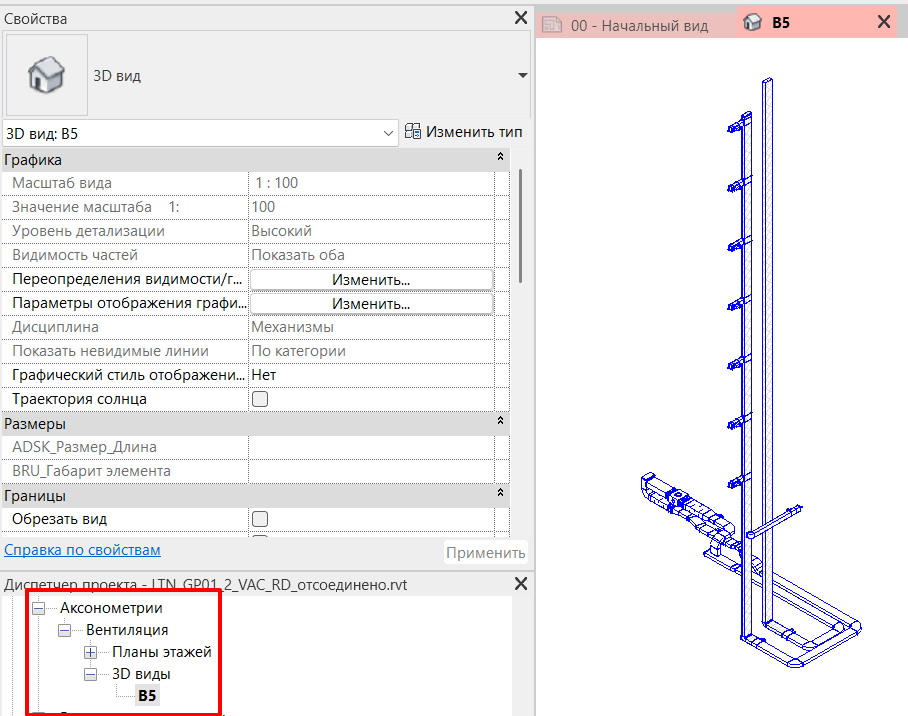

Нет обязательных правил по настройке расположения плана в диспетчере проекта, однако следует учесть, что создаваемые 3D виды будут размещены в том же месте, что и план этажа.

Переопределение видимости/графики

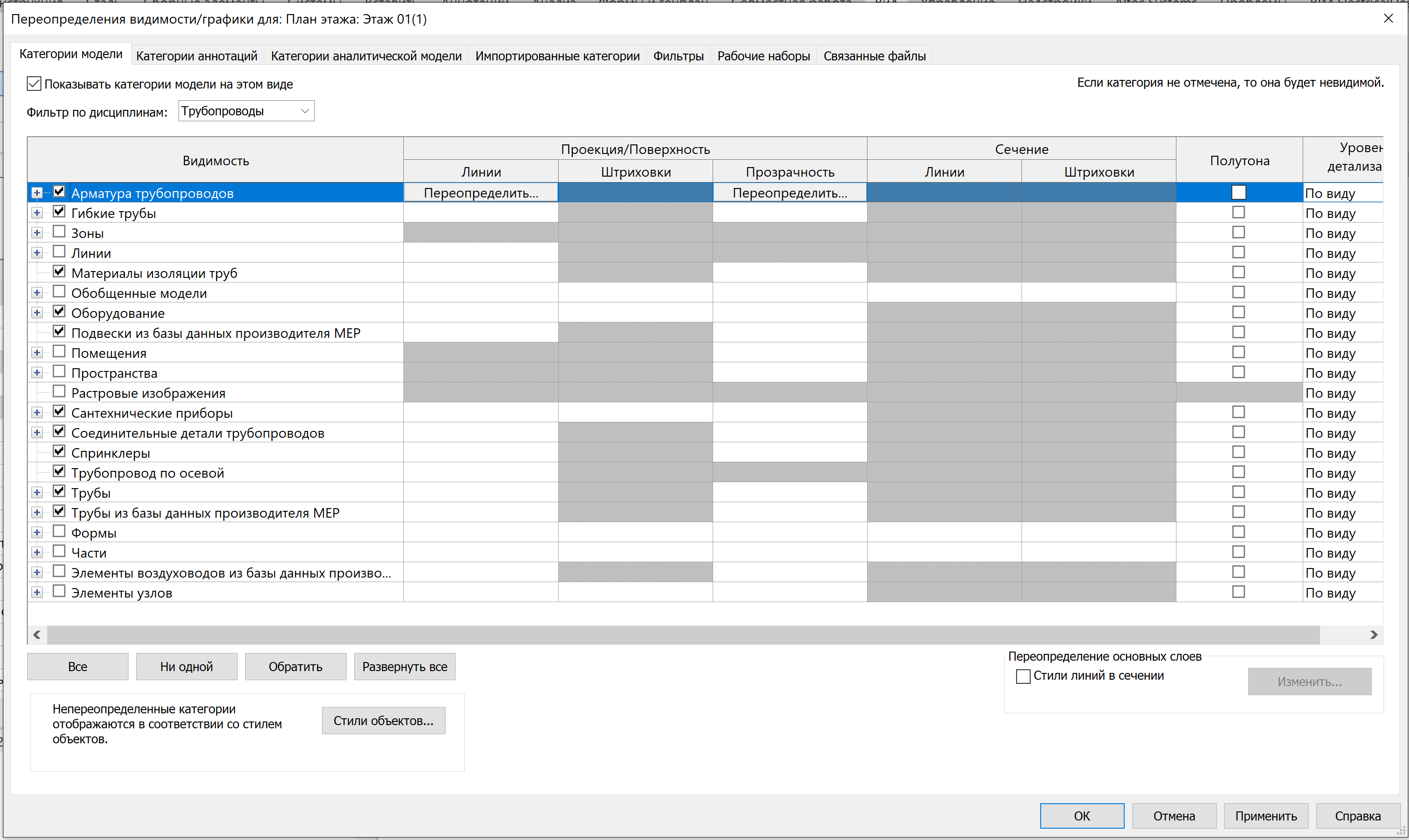

Вкладка «Категории модели» настраивается в соответствии с дисциплиной.

Воздуховоды:

Трубопроводы:

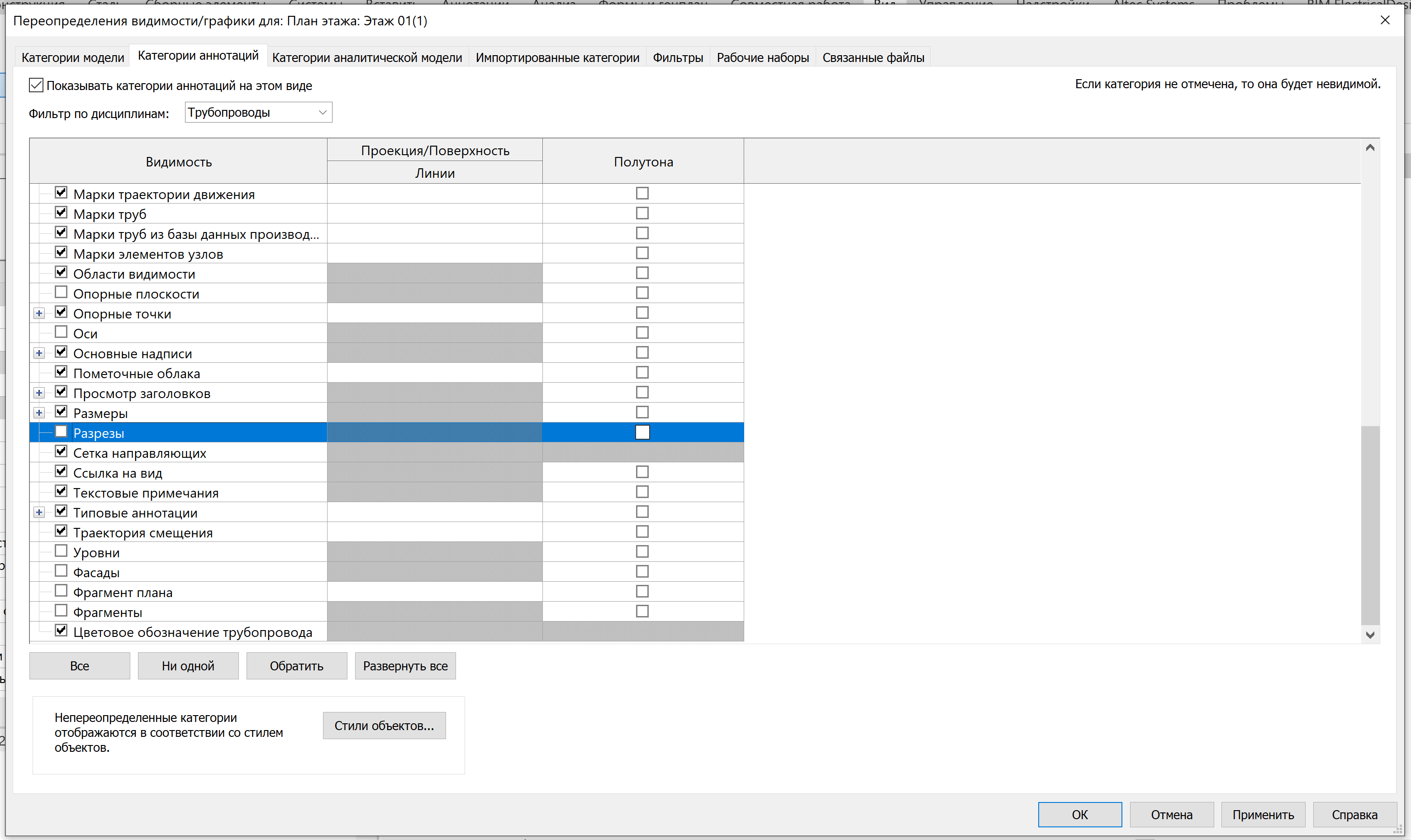

На вкладке «Категории аннотаций» скрываются ненужные элементы.

«Категории аналитической модели» и «Импортированные категории» не показываются на данном виде.

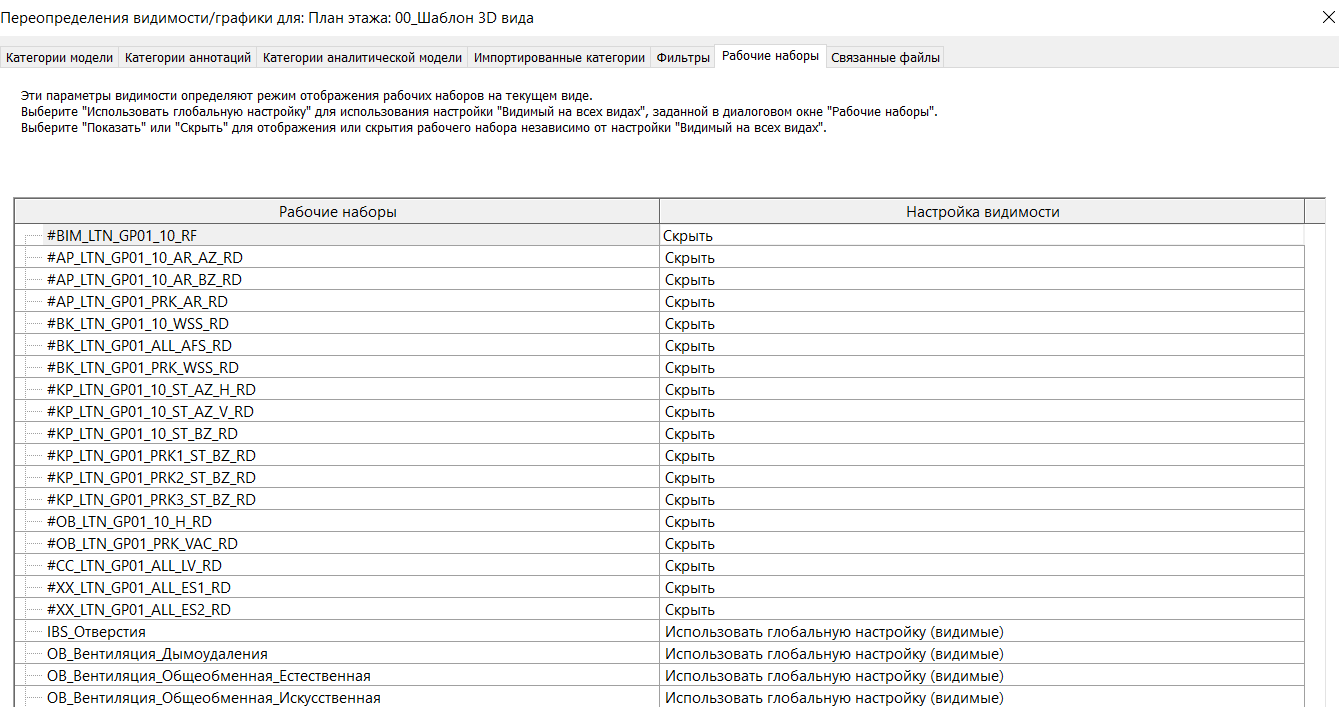

Также на виде скрываются рабочие наборы со связанными файлами.

Настройка отображения модели

Для вида задается высокий уровень детализации и визуальный стиль – скрытая линия.

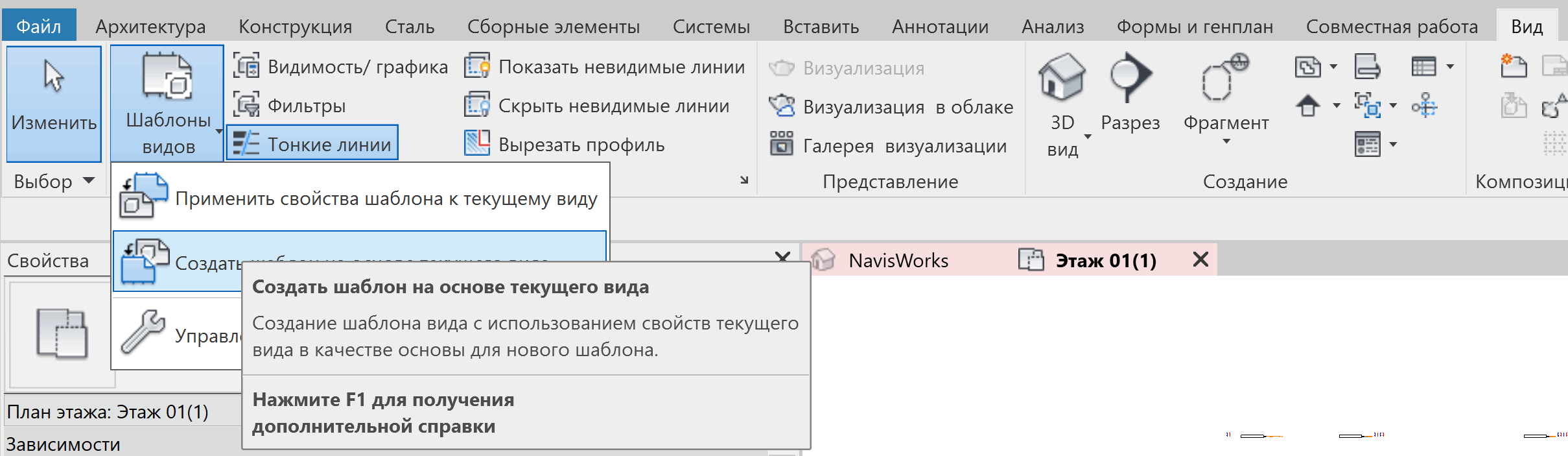

Создание шаблона вида

Шаблон вида создается на основе текущего настроенного плана этажа.

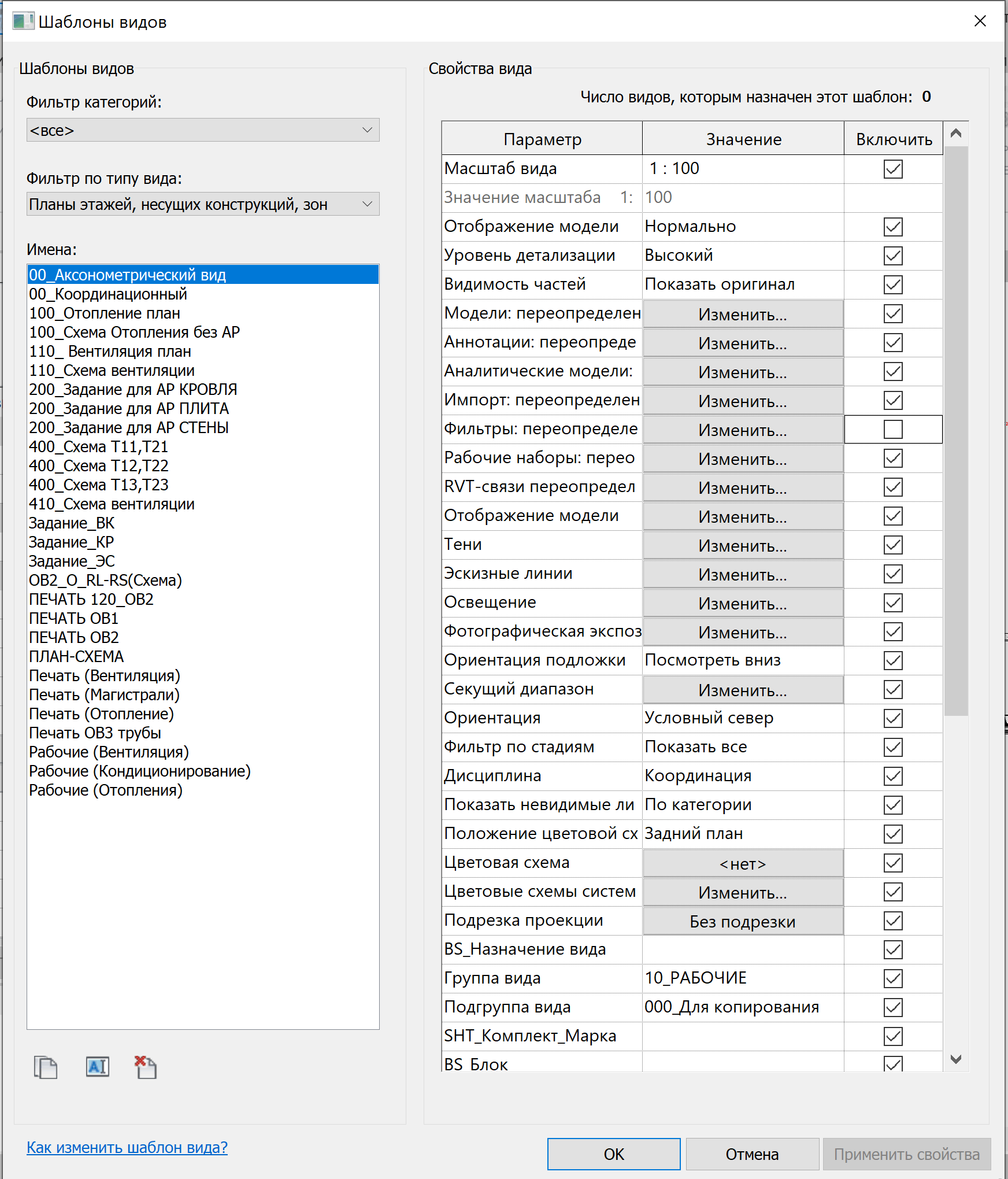

В новом шаблоне необходимо убрать галочку с фильтров.

Применение шаблона вида

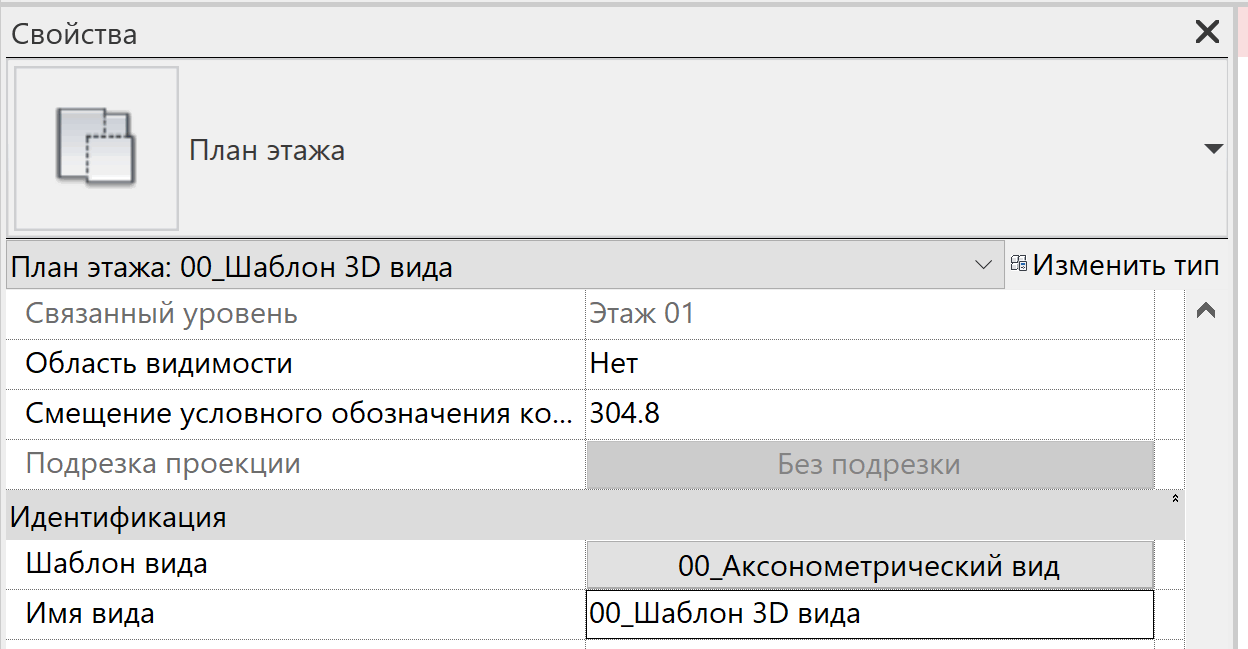

Далее к ранее созданному плану этажа необходимо применить шаблон вида.

Также нужно задать имя плану этажа.

Запуск скрипта

Выбор шаблона вида в проигрывателе Dynamo

При запуске скрипта через проигрыватель Dynamo необходимо выбирать именно план этажа, к которому применен шаблон вида.

Выбор системы воздуховодов, для которой необходимо создать вид

После выбора вида, который будет использоваться в качестве шаблона и нажатии на кнопку проигрывания появится окно, в котором нужно выбрать систему, для которой будет создаваться 3D вид:

После выбора и нажатии на кнопку Далее создастся 3D вид выбранной вами системы:

Загрузка пакета нодов в Dynamo

Так как скрипт использует нестандартные ноды, необходимо перед первым запуском скрипта проверить установлены ли все необходимые для проигрывания скрипта пакеты. Это достаточно сделать один раз.

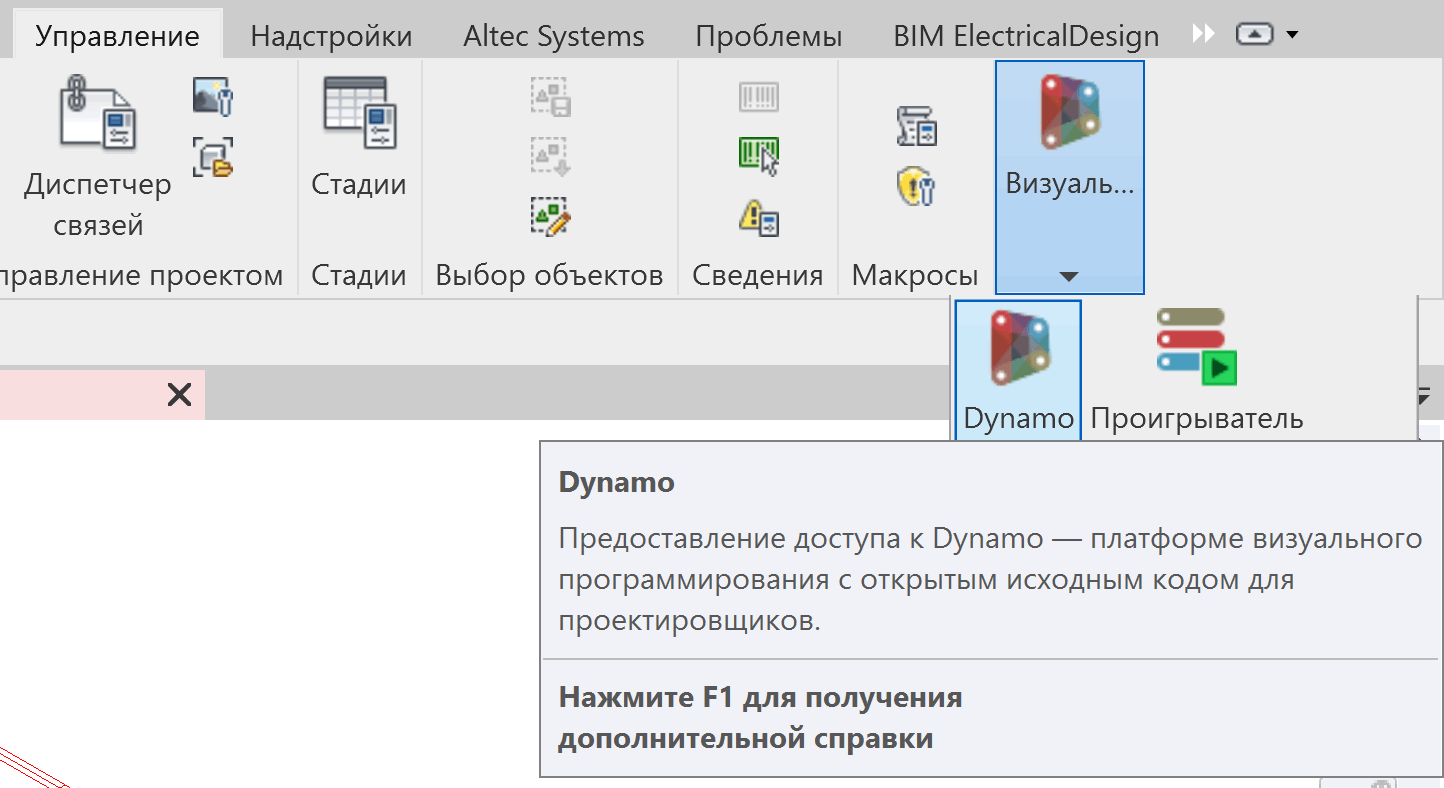

Откройте Dynamo

Откройте скрипт

После открытия скрипта появится окно «Workspace References», где будут перечислены пакеты нодов, необходимых к установке.

Установите пакет. Нажмите на название пакета («archi-lab.net»), выберите «Установить указанную версию».

Подтвердите установку пакета.

Частые ошибки и как их избежать

Иногда даже при соблюдении всех условий на определенных проектах могут возникать проблемы с созданием видов. Ниже приведены частые проблемы работы скрипта и способы их избежать.
