Если навидене отображается элемент, он пропал, отображается на других видах и прочее, перед тем, как писать BIM-координатору, проверьте следующие настройки видимости:

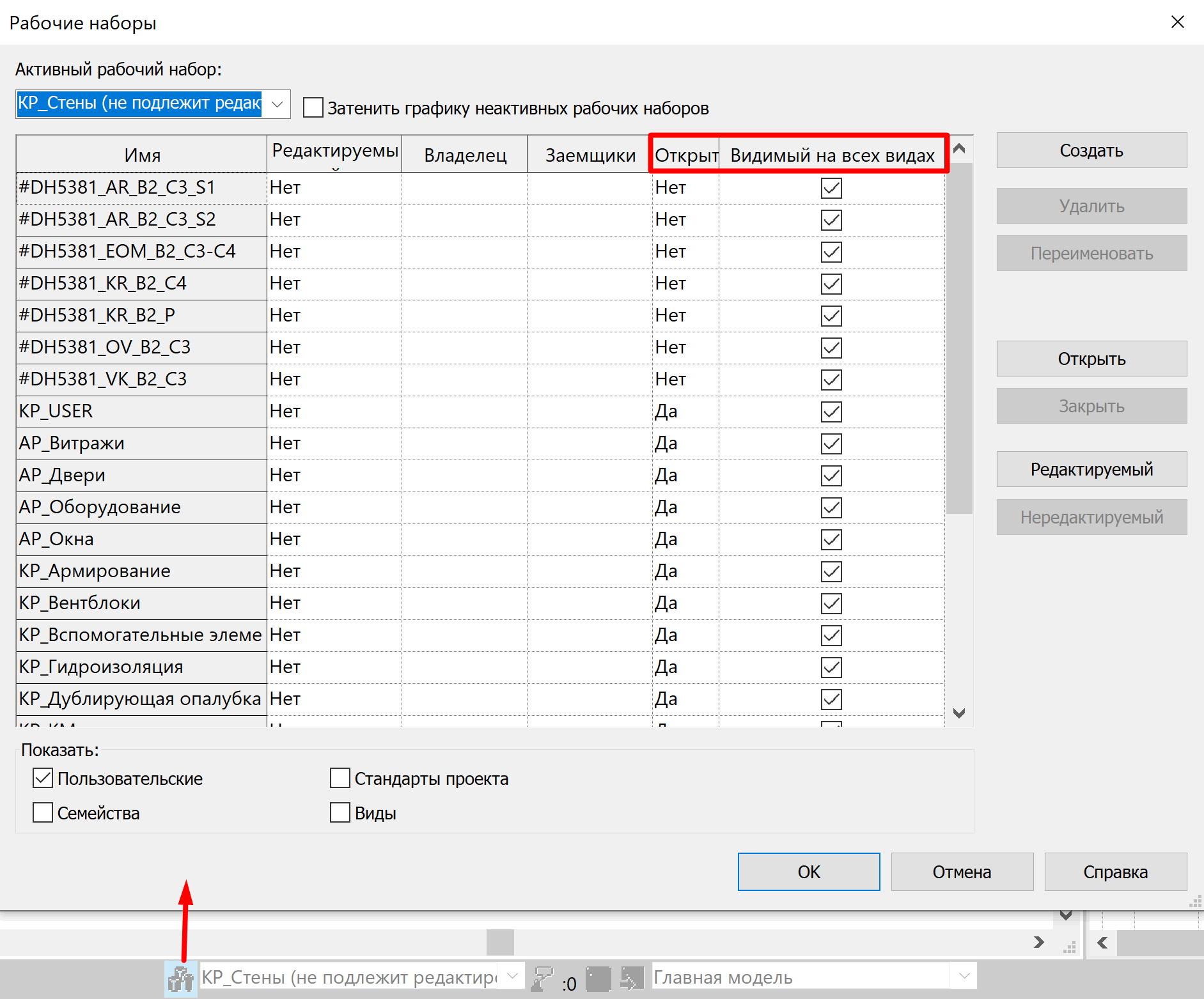

Открыт ли рабочий набор (РН), к которому принадлежит элемент и виден ли он на видах (если элемент отнесли не к тому РН и не известно к какому, нужно открыть все РН, чтобы элемент стал виден и перенести его в корректный):

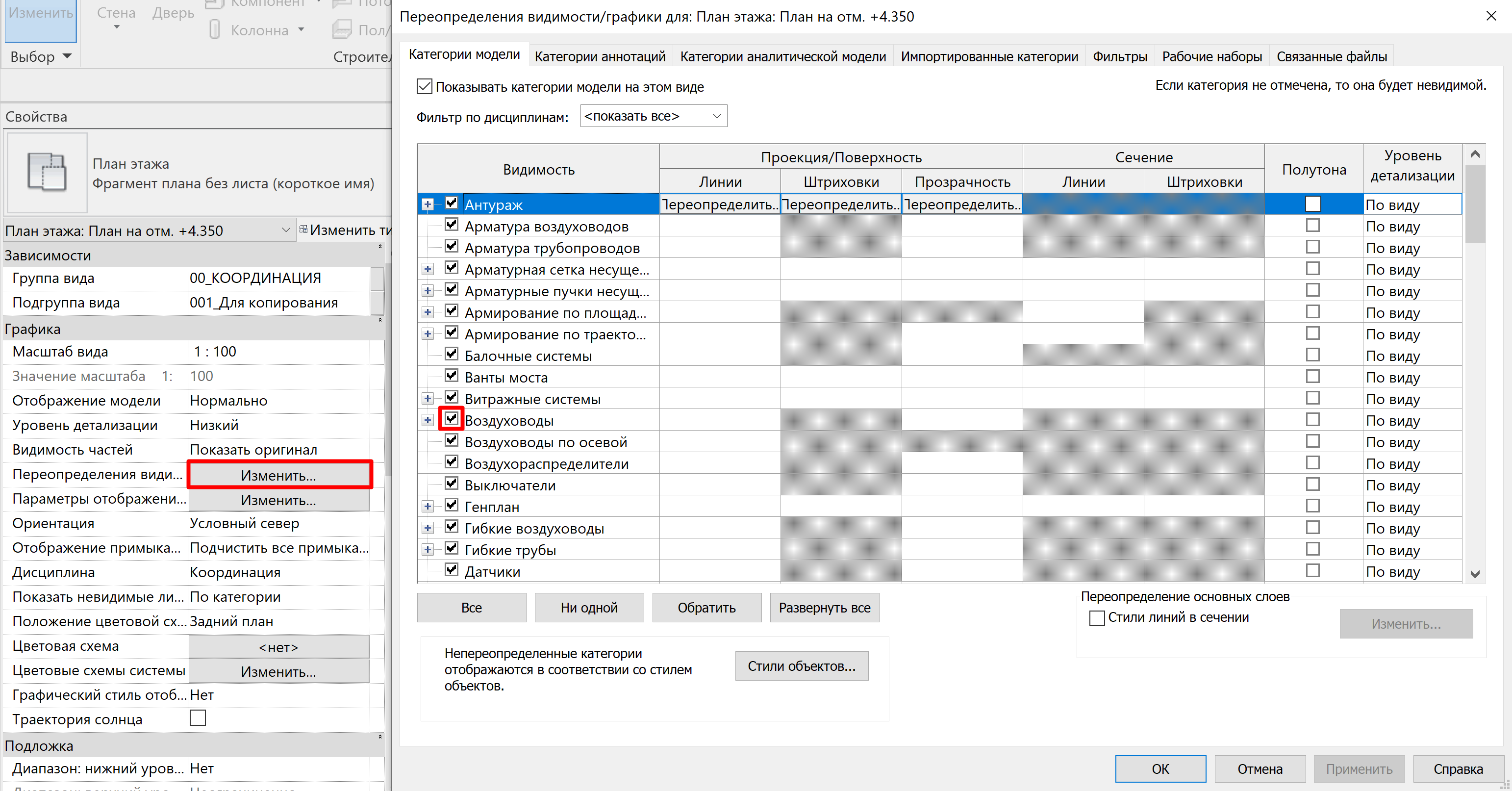

Включена ли категория элемента в настройках видимости/графики:
Включены ли фильтры по элементу на виде в настройках видимости/графики:

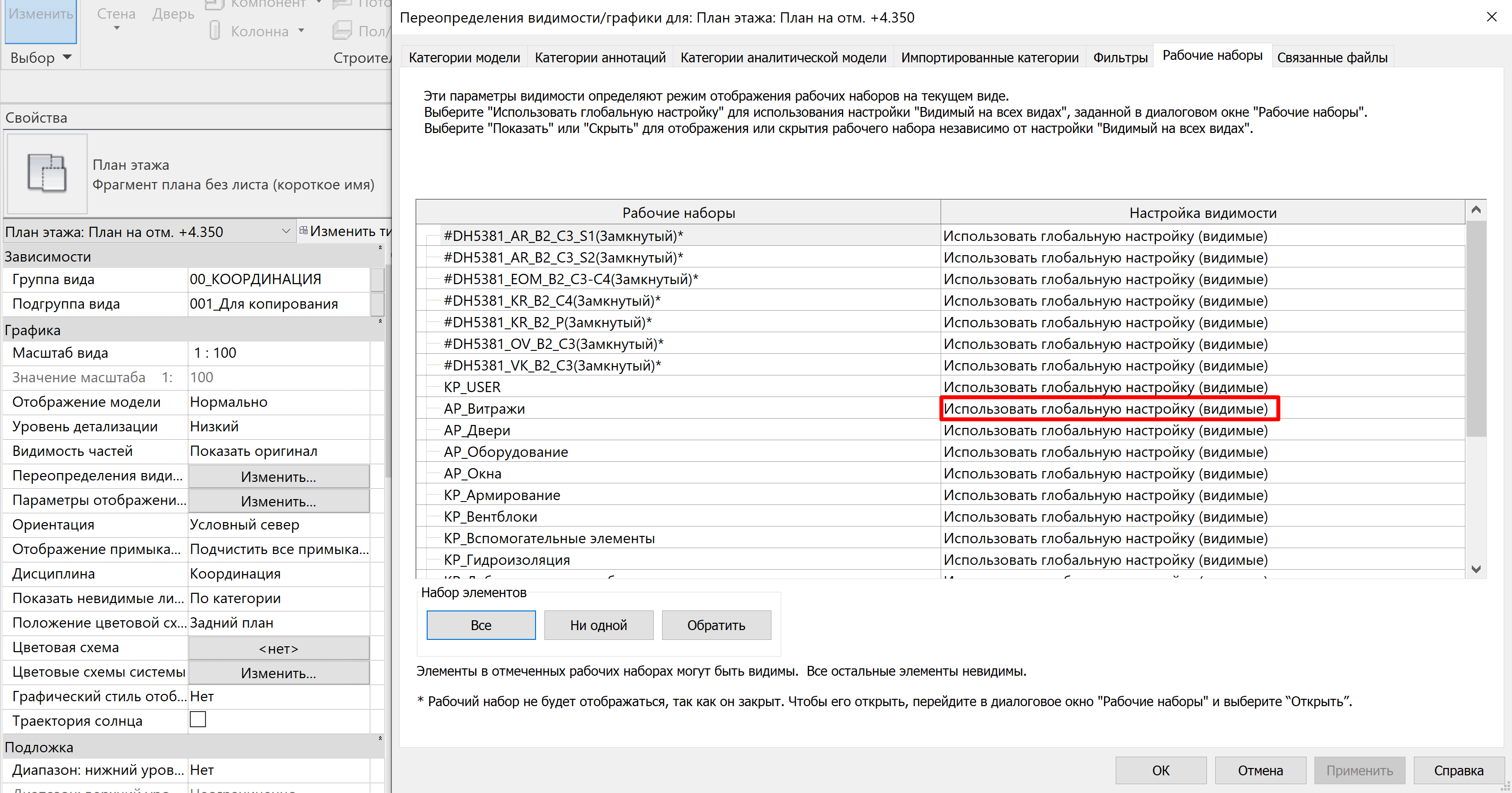

Включена ли видимость РН в настройках видимости/графики:

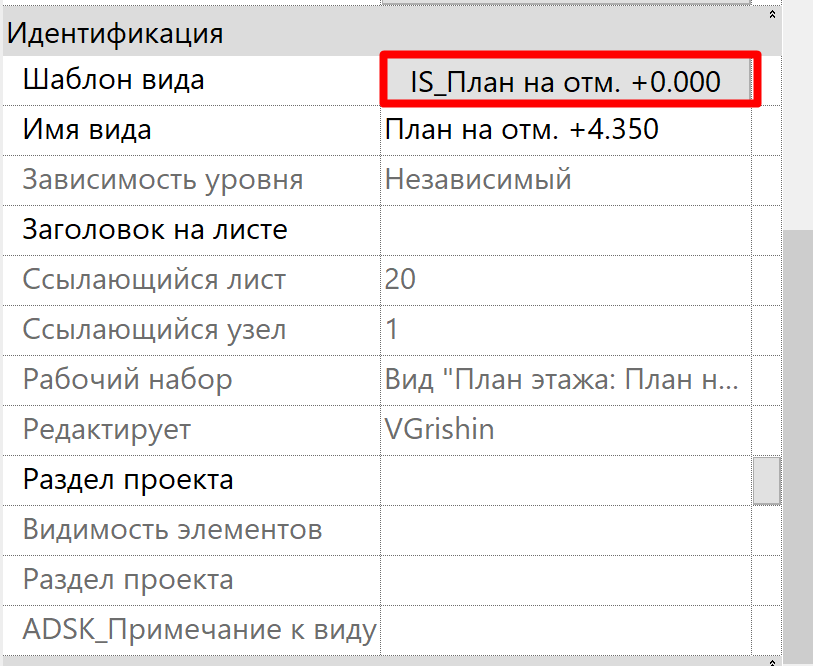

Применен ли шаблон вида, который может скрывать элемент:

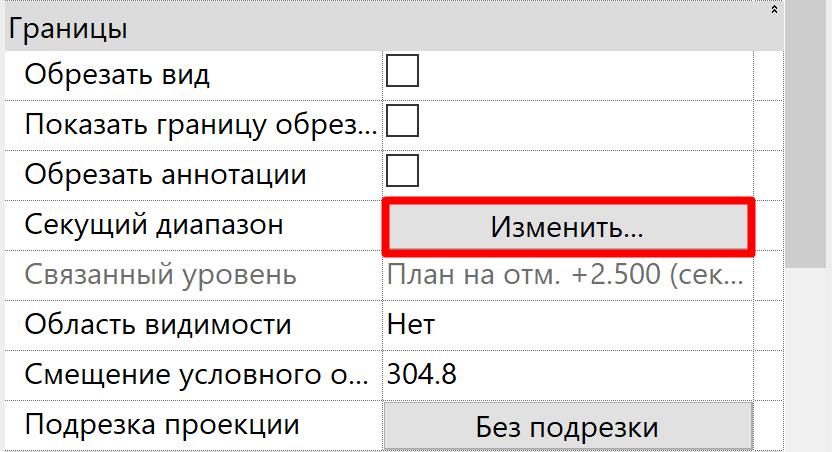

Попадает ли элемент в секущий диапазон:
Включено ли временное скрытие элементов:

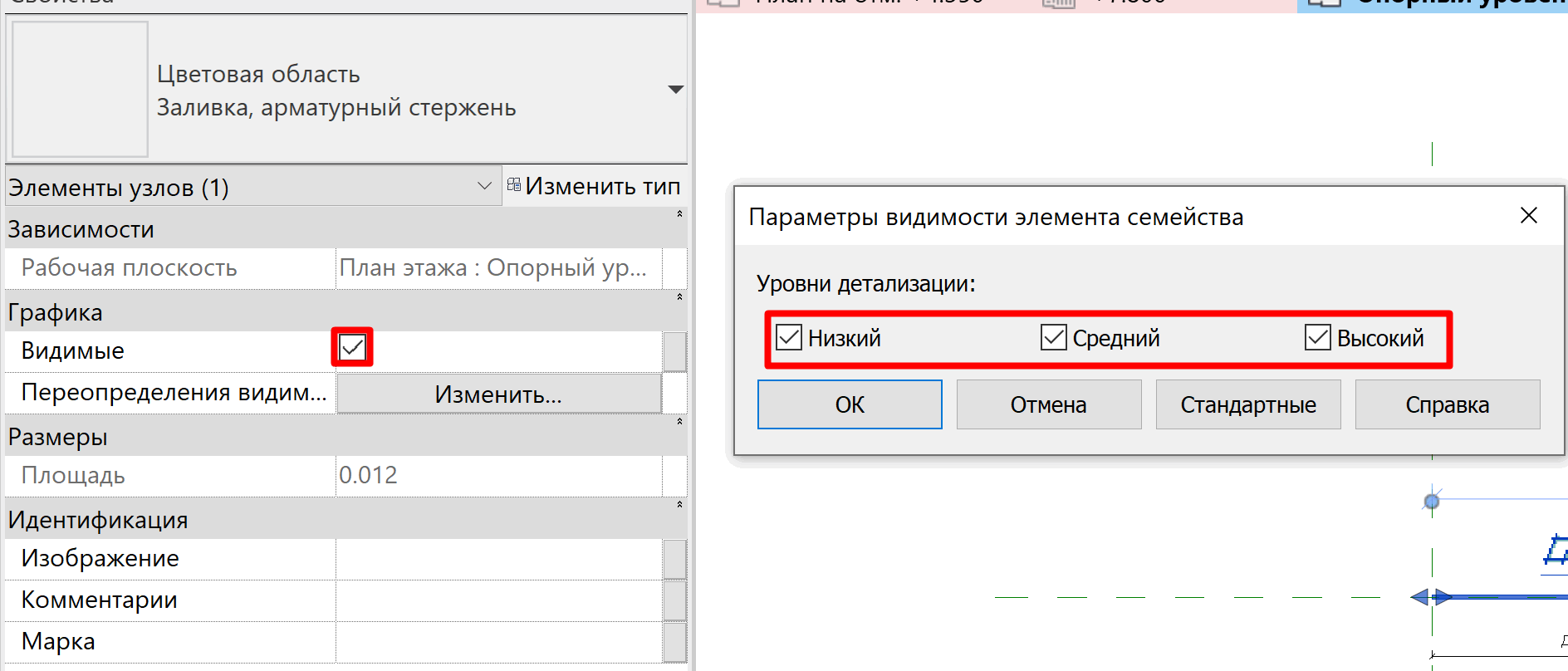

В настройках видимости семейства проверить, виден ли элемент на установленном уровне детализации:

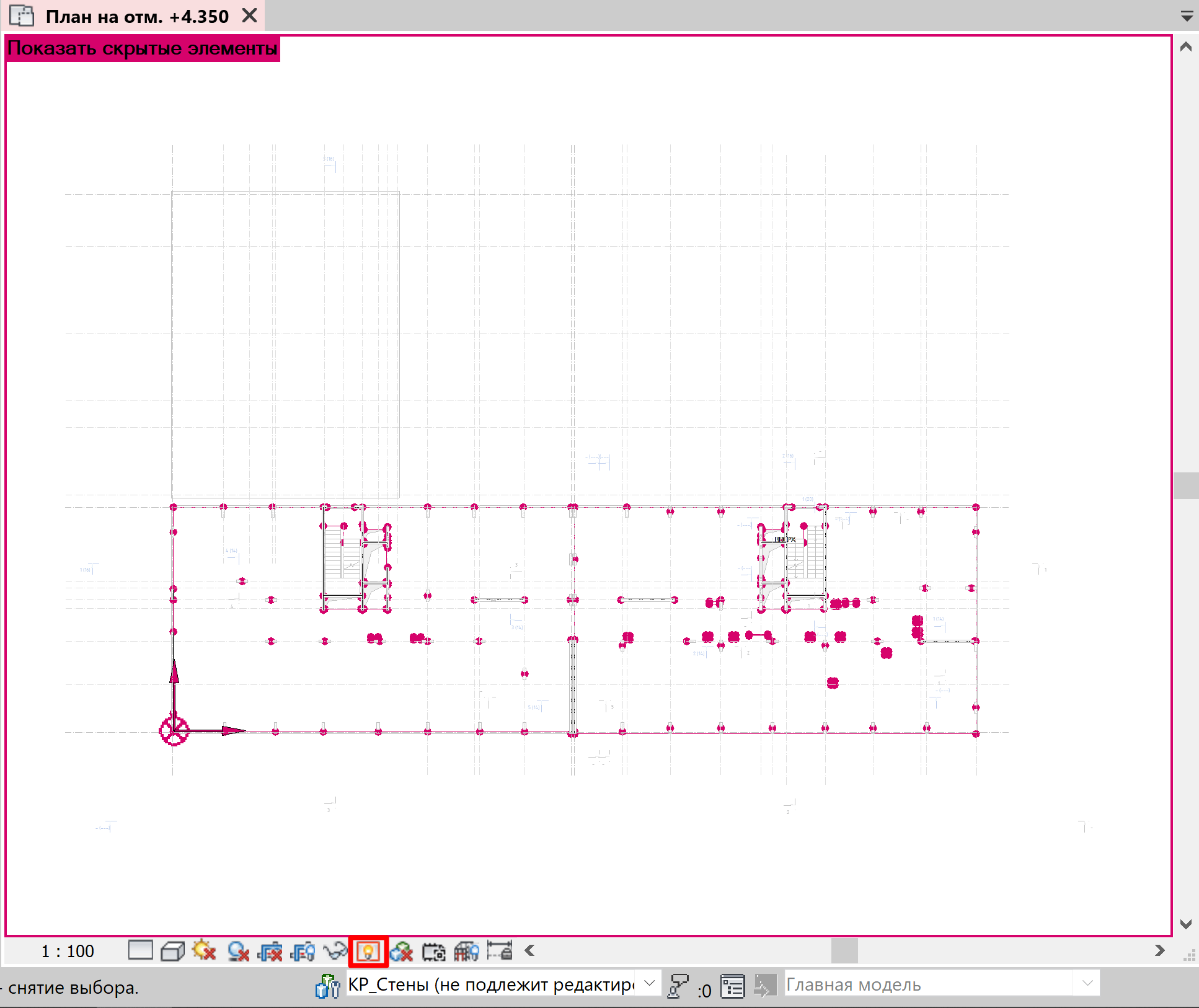

Был ли скрыт элемент (не рекомендуется использовать эту функцию для временного скрытия элементов):
Включены ли свойства временного вида:

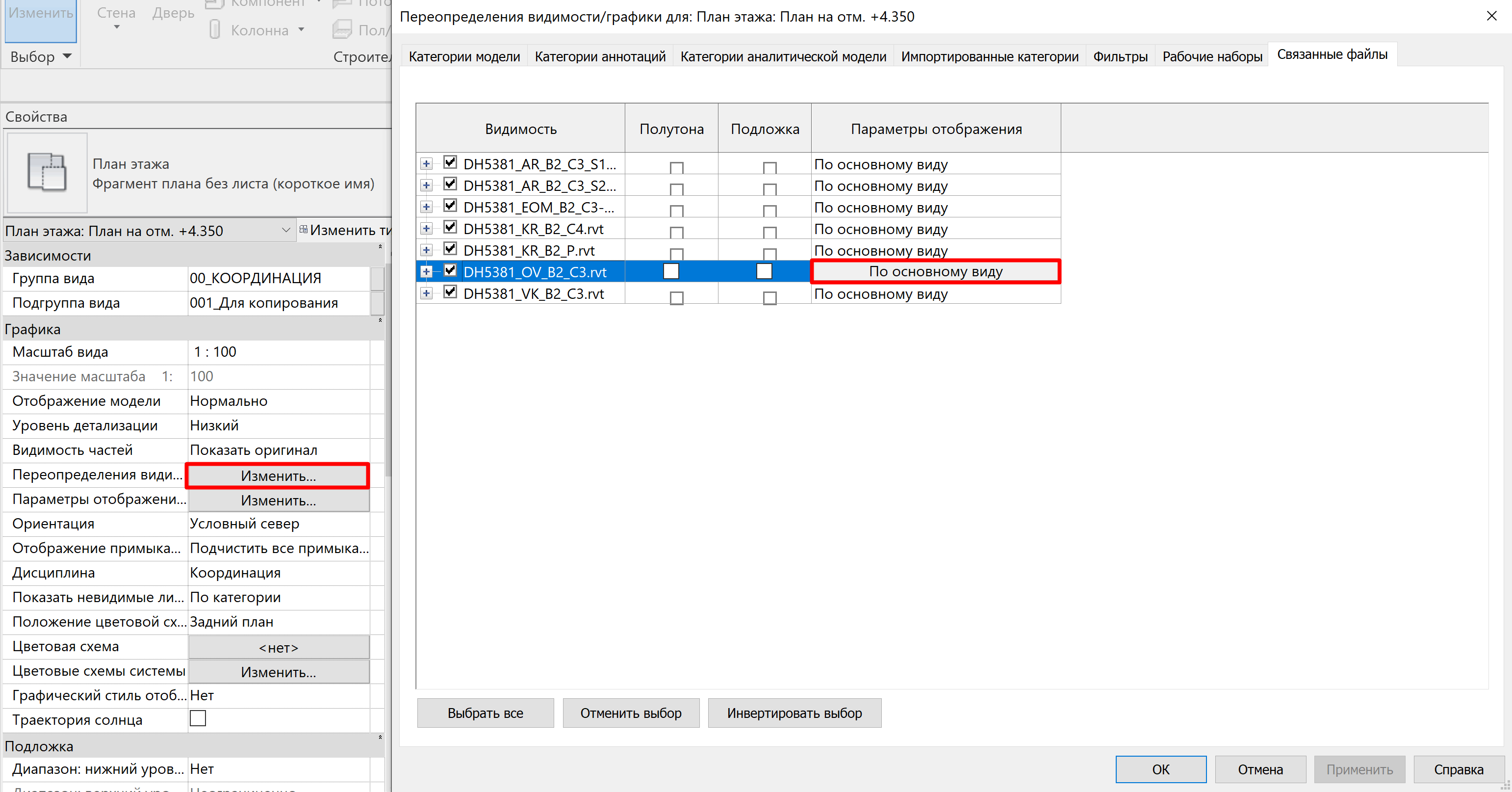

Если элемент находится в связи, проверить все аналогичные настройки видимости у нее в параметрах отображения:
В связанной модели могли произойти изменения, из-за чего некоторые элементы могли удалить или скрыть со связанного вида.
Чтобы это проверить, нужно обновить связь в диспетчере и обратиться к проектировщикам связанного раздела.
