Установщик располагается на сетевом диске по адресу:

Y:\000_BIM-стандарты\050_Плагины\Плагины IBS\IBS_СС\

После установки плагина на панели управления Revit появится вкладка IBS_SS, перечисленные далее команды расположены на ней.

Команда "Расставить оборудование"

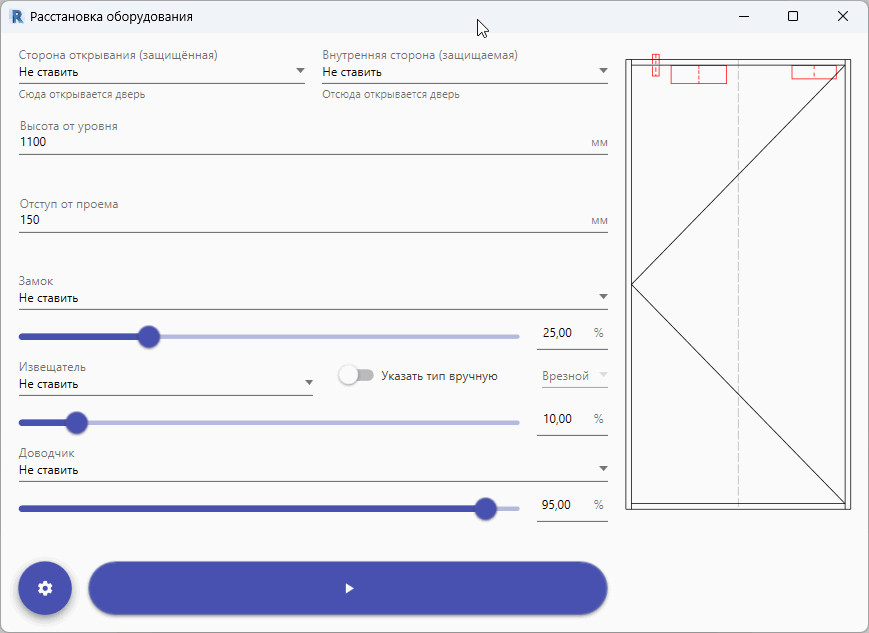

Открывает окно с элементами управления для выбора типов оборудования и отступов для каждого из них.

Перед запуском следует загрузить в проект все требуемые семейства, иначе они не будут отображаться в выпадающих списках. Типы оборудования из семейств определяются по их названию:

  • Для списка оборудования вокруг двери используются все семейства с "считыватель" или "кнопка" в названии
  • Для списка замков используются семейства с "замок" в названии
  • Для списка извещатель используются семейства с "извещатель" или "геркон" в названии
  • Для списка доводчиков используются семейства с "доводчик" в названии

Расстановка кнопок и считывателей

Для расстановки оборудования вокруг дверей нужно выбрать соответствующие типы в списках в верхней части окна плагина и задать желаемые отступы. Для расстановки этого вида оборудования в обоих списках должны быть выбраны элементы.

При обработке одностворчатой двери будет проверяться значение параметра "Правая" или "Правая/Левая" или положение ручки относительно центра полотна. Оборудование будет расставляться со стороны ручки, если это возможно. Если нет - с другой.


Плагин при расстановке определяет, есть ли место для установки кнопки/считывателя на стене, в которой установлена дверь, с учетом отступов с обеих сторон (указанный отступ от проёма, до 200мм с обеих сторон) и с той стороны, где находится ручка двери. Если на этой стене (1) нет места (или в нужной точке находится отверстие) - проверяются ближайшие перпендикулярные (2) основной стены. Если на такой стене нет места для установки - выбирается ближайшая параллельная (3) основной стена. Если и на ней отсутствует место для установки - по такой же логике проверяются стены с другой стороны двери.


Расстановка замков/извещателей/доводчиков на дверях

Далее располагается блок с настройками расстановки оборудования на двери. Для каждого из видов можно указать относительное положение на двери, так как размеры полотна на этом этапе работы неизвестны.

В правой части окна находится примерное итоговое расположение элементов на двери, изменяющееся в зависимости от указанных отступов.

По умолчанию всё оборудование из этого раздела устанавливается на внутреннюю (защищенную) сторону двери (боковую грань), либо на верхнюю грань двери, если извещатель имеет в названии слово "врезной". Для случаев, когда плагин неправильно определяет тип извещателя, существует переключатель для указания типа вручную - после этого список с типами извещателей станет активным и в нём можно будет выбрать тип установки. Если этот переключатель неактивен - выбранный вручную тип извещателя игнорируется и определяется автоматически.

Запуск команды

После указания всех настроек команды нужно нажать на кнопку запуска плагина, находящуюся в нижней части окна, а затем выбрать нужные двери из связанной модели в Ревите, подтвердив выбор нажатием кнопки "Готово", после чего начнётся расстановка оборудования плагином.

Также слева от кнопки запуска находится кнопка с рудиментарными настройками, среди которых на данный момент можно задать только максимальную разницу между шириной полотен на двустворчатых дверях. Если разница в ширине будет меньше указанного значения — полотна будут считаться одинаковыми и логика расстановки будет такая же, как для соответствующих дверей. (Всё устанавливается на оба полотна, а кнопки со считывателями будут располагаться справа по направлению движения через дверь)

Команда "Создать пространства"

Загружает помещения из связанных моделей АР/КР и создаёт пространства такого же размера, как исходные помещения. Нужно для использования с плагином "Рубеж" для расстановки датчиков ПБ.
