Создание типов отделочных стен и перекрытий

На этом этапе в проекте стандартными средствами Revit создаются типы стен и перекрытий, которыми будет выполнена отделка помещений.

Для этого создаем тип, наполняем его определенными слоями с материалами, назначаем для всех слоев функцию отделки и выставляем каждому слою его толщину и материал.

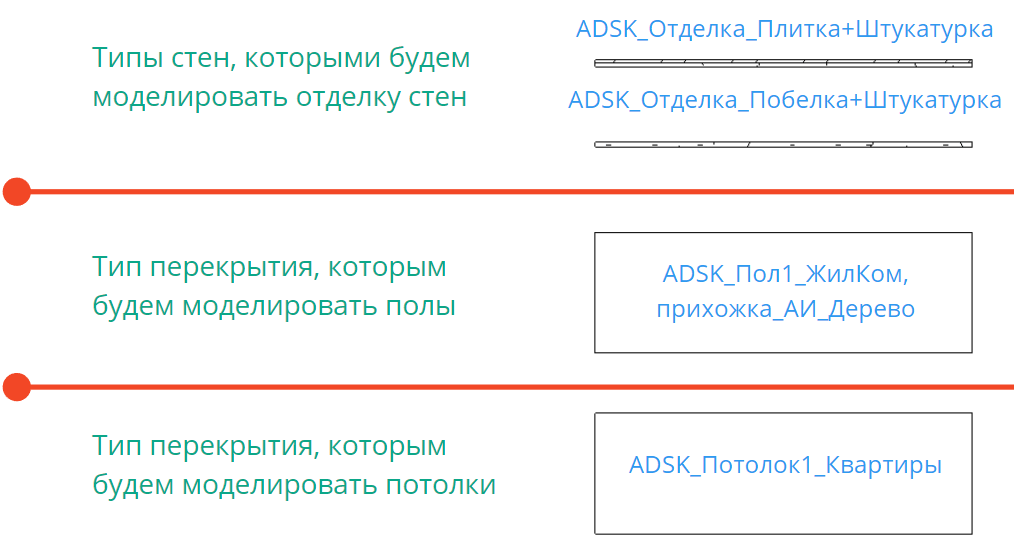

Пример стен и перекрытий для создания отделки

Далее для всех типов стен и перекрытий в параметр ADSK_Наименование краткое необходимо ввести следующие значения:

Заполнение параметра для отделки:

• Отделка стен;
• Отделка пола;
• Отделка потолка;
• Отделка колонн;
• Отделка запотолочного пространства.

Пример заполнения для основных элементов (стен и колонн), по которым будет делаться отделка:

• Кирпич;
• ГБ;
• ЖБ;
• и т.д.

Настройка параметров

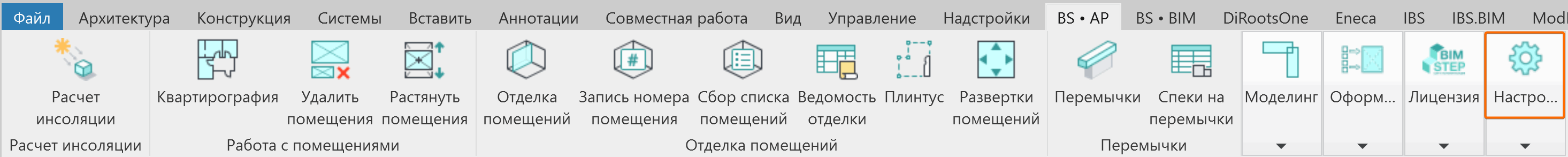

На вкладке BS •АР нажимаем Настройки:

Отделка

Далее на вкладке Отделка необходимо заполнить все поля в соответствии с изображением ниже:

1. Выбираем из какого параметра помещения будем брать значение номера: системные параметры Номер/Имя или другой пользовательский параметр.



Плинтусы

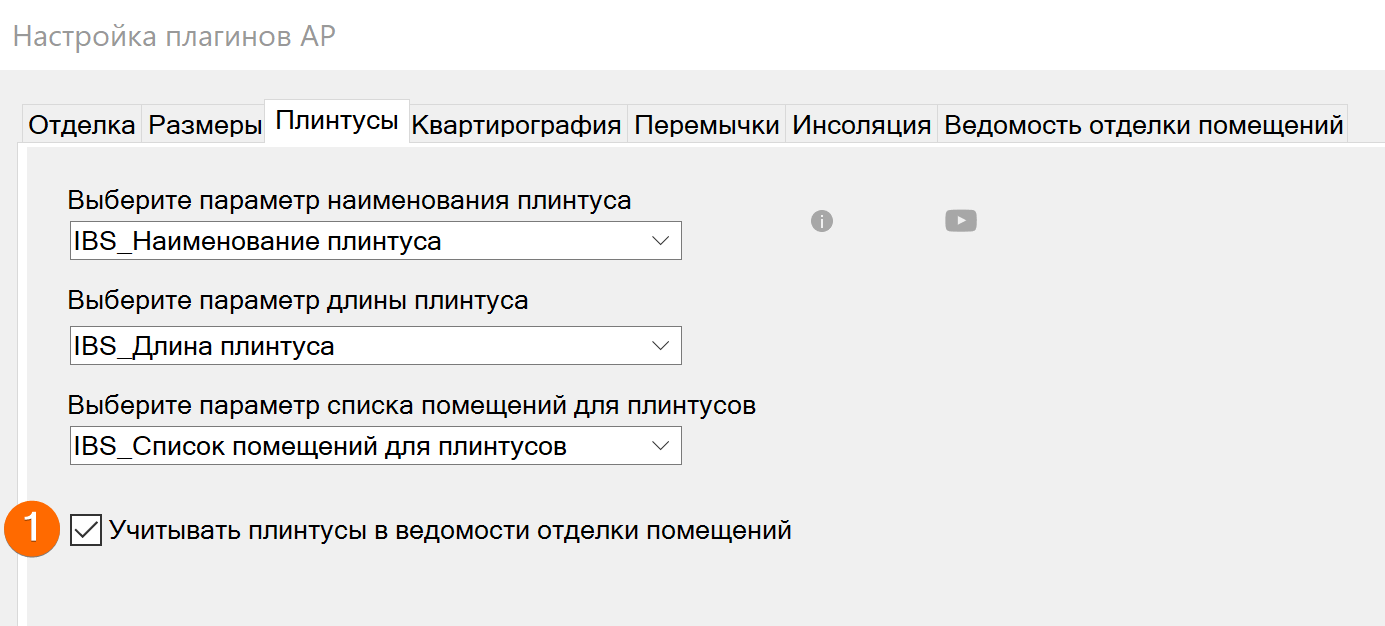

Далее на вкладке Плинтусы необходимо заполнить все поля в соответствии с изображением ниже:

1. Ставим галочку, если нужно учитывать плинтусы в ведомости отделки помещений.



Ведомость отделки помещений

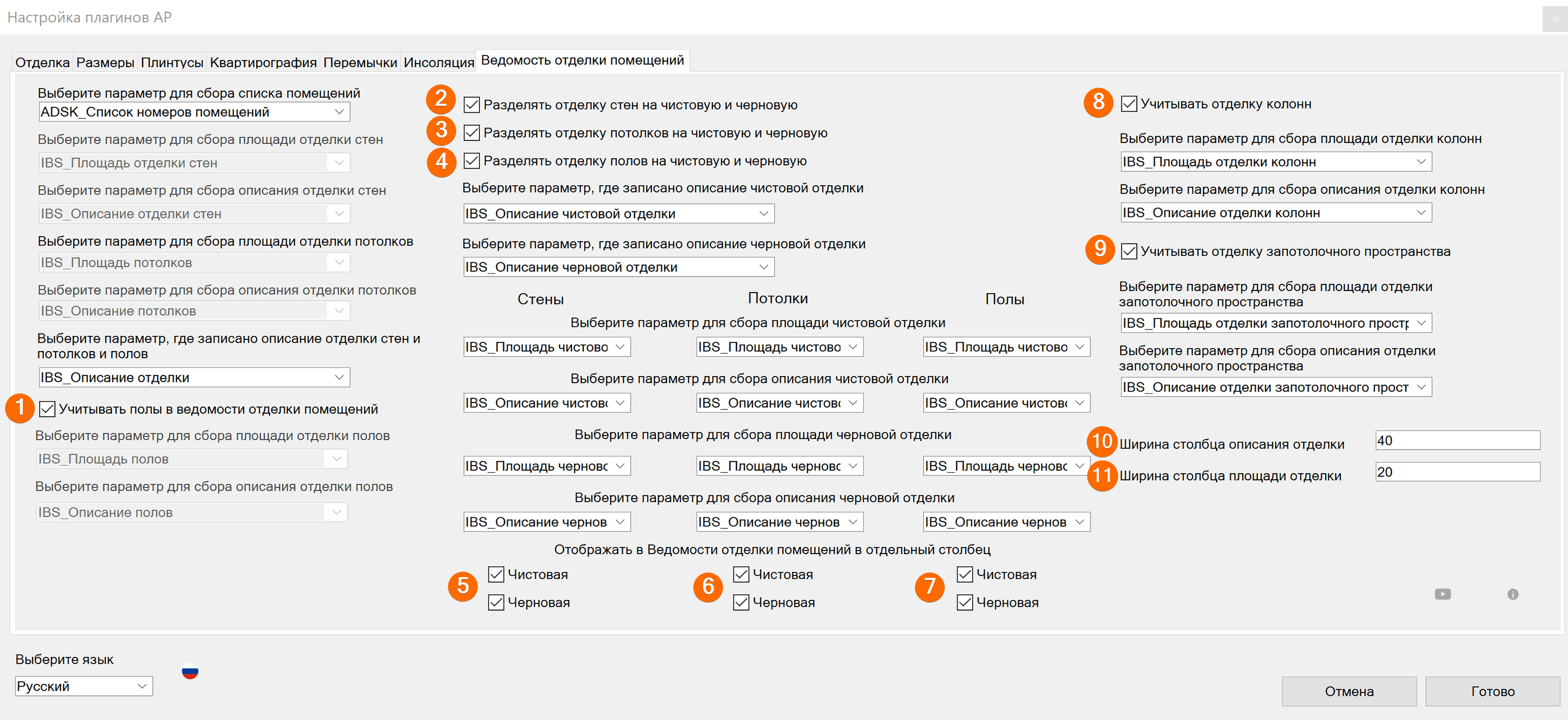

Далее на вкладке Ведомость отделки помещений необходимо выбрать параметры из выпадающего списка в соответствии с изображением ниже:

1. Ставим галочку, если нужно, чтобы в ведомости отделки помещений также были и полы;
2. Ставим галочку, если нужно, чтобы плагин разбил отделку стен на черновую и чистовую;
3. Ставим галочку, если нужно, чтобы плагин разбил отделку потолков на черновую и чистовую;
4. Ставим галочку, если нужно, чтобы плагин разбил отделку полов на черновую и чистовую;
5. Ставим галочки, если нужно выводить чистовую/черновую отделку стен в ведомость;
6. Ставим галочки, если нужно выводить чистовую/черновую отделку потолков в ведомость;
7. Ставим галочки, если нужно выводить чистовую/черновую отделку полов в ведомость;
8. Ставим галочку, если нужно, чтобы в ведомости отделки помещений также была отделка колонн, которая заранее была замоделирована отдельным типом стен;
9. Ставим галочку, если нужно, чтобы в ведомости отделки помещений также была отделка запотолочного пространства, которая заранее была замоделирована отдельным типом стен;
10. Указываем в "мм" ширину столбца, в котором будет описание отделки;
11. Указываем в "мм" ширину столбца, в котором будет площадь отделки.

Создание отделки помещений

1. Выбираем формат работы по выбору помещений:
   1. Все помещения на виде (для работы с помещениями из текущей модели);
   2. Все помещения в модели;
   3. Все помещения с уровня. В этому случае нужно выбрать уровень из выпадающего списка.
2. Указываем модель, из которой необходимо взять помещения в качестве исходных данных. Здесь следует выбрать Помещения в текущей модели, так как рекомендуем принцип такой: отделка делается отдельно в каждом файле, а в спецификациях данные объединяются с помощью галочки "Включить элементы из связей".
3. Выбираем стадию. Т.к. в модели может быть несколько стадий и в каждой из стадий будет свой набор помещений.
4. Выберите имена помещений для отделки. После всех вышеописанных действий в окне сформируется определенный список имён помещений, которые подходят по указанным условиям. В этом окне нужно указать, по каким именно помещениям из этого списка необходимо запустить плагин по формированию отделки.
5. Нажимаем Готово.



Выбор отделки

После выбора помещений появится окно выбора отделки. Здесь задается, каким именно типом отделки будут отделываться помещения, которые были выбраны на предыдущем этапе.

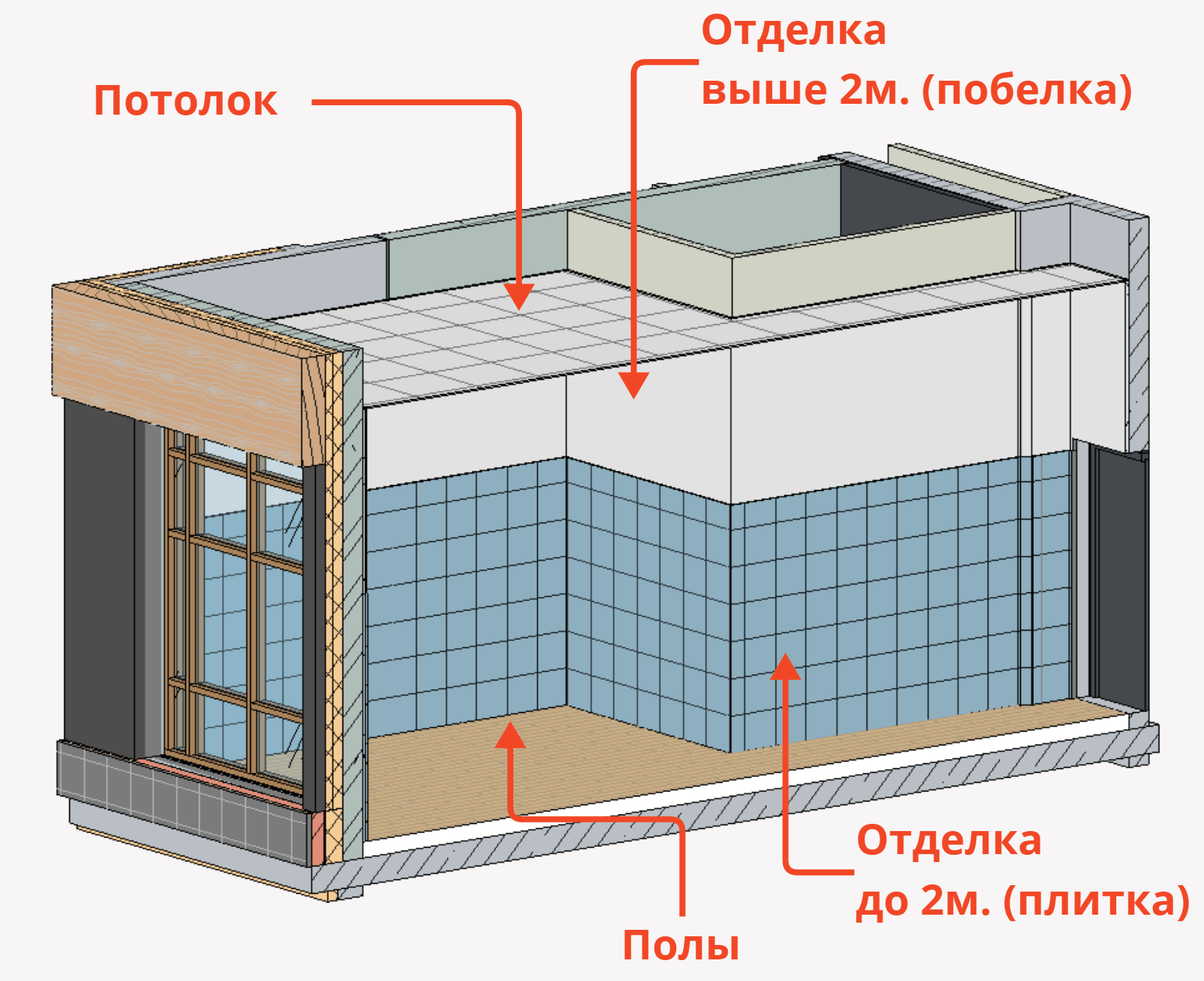

1. Указываем количество стен по высоте. Есть вариант выбора: 1 стена или 2 стены по высоте. Такое необходимо в случаях, когда, к примеру, до 2 м идет плитка, а выше побелка и т.п.
2. Указываем тип отделки для каждого типа отделываемой стены: т.е. указываем, каким типом мы будем отделывать железобетон, а каким типом будем отделывать кирпичную кладку и т.д.
3. Указываем высоту для стен. Или же ставим галочки, что будем строить стенки от пола и до потолка или по высоте помещений.
4. В выпадающем списке выбираем тип перекрытия для отделки полов в помещениях.
5. Указываем смещение пола от уровня, к примеру, если у нас чистовая отметка пола физически выше или ниже того уровня, на котором располагается помещение.
6. В выпадающем списке выбираем тип перекрытия для отделки потолков в помещениях.
7. Указываем смещение потолка от уровня.
8. Указываем, будет ли отметка, которую мы поставили в предыдущем пункте, являться низом или верхом перекрытия. Это очень важная функция для подвесных потолков;
9. Ставим галочку Отключить границу помещения у отделочных стен (это важно!).

Заполнение параметров

Следующие шаги направлены на заполнение параметров элементов: запись номера и списка помещений в отделочные элементы, а также запись длины плинтусов и списка помещений по типам плинтусов в помещения.

В случае, если элементы в модели сгруппированы, могут возникнуть проблемы с записью значений параметров для помещений. Поэтому перед началом заполнения параметров следует зайти в настройки параметров и убедиться, что они позволяют изменять значения по экземплярам группы.

Для этого открываем вкладку Управление - Параметры проекта:

Далее находим нужный параметр и нажимаем Изменить...:

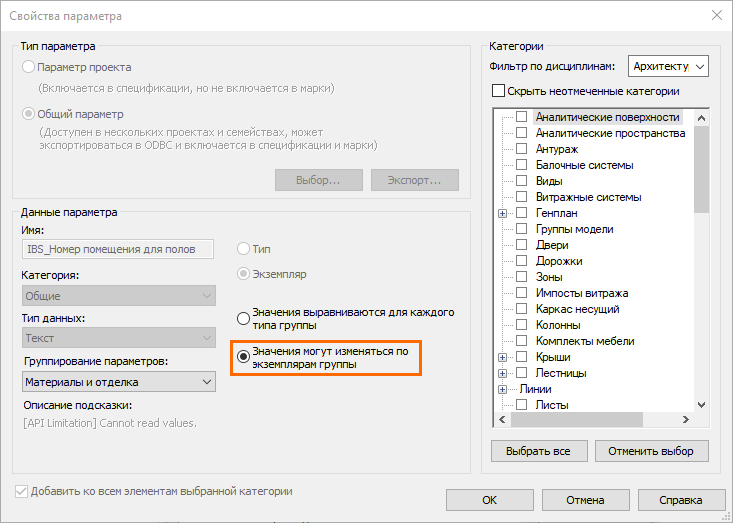

Если параметр является параметром экземпляра и имеет тип данных "Текст", у него доступна опция Значения могут изменяться по экземплярам группы. Если она неактивна, её следует активировать и нажать ОК:

Параметры для редактирования:

• ADSK_Номер помещения;
• ADSK_Список номеров помещений
• IBS_Наименование плинтуса
• IBS_Номер помещения для полов
• IBS_Номер помещения для потолков
• IBS_Номер помещения для стен
• IBS_Описание отделки запотолочного пространства
• IBS_Описание отделки колонн
• IBS_Описание отделки стен
• IBS_Описание полов
• IBS_Описание потолков
• IBS_Описание черновой отделки полов
• IBS_Описание черновой отделки потолков
• IBS_Описание черновой отделки стен
• IBS_Описание чистовой отделки полов
• IBS_Описание чистовой отделки потолков
• IBS_Описание чистовой отделки стен
• IBS_Площадь отделки запотолочного пространства
• IBS_Площадь отделки колонн
• IBS_Площадь отделки стен
• IBS_Площадь полов
• IBS_Площадь потолков
• IBS_Площадь черновой отделки полов
• IBS_Площадь черновой отделки потолков
• IBS_Площадь черновой отделки стен
• IBS_Площадь чистовой отделки полов
• IBS_Площадь чистовой отделки потолков
• IBS_Площадь чистовой отделки стен
• IBS_Список помещений для плинтусов
• IBS_Список помещений для полов
• IBS_Список помещений для потолков
• IBS_Список помещений для стен

Запись номера помещения

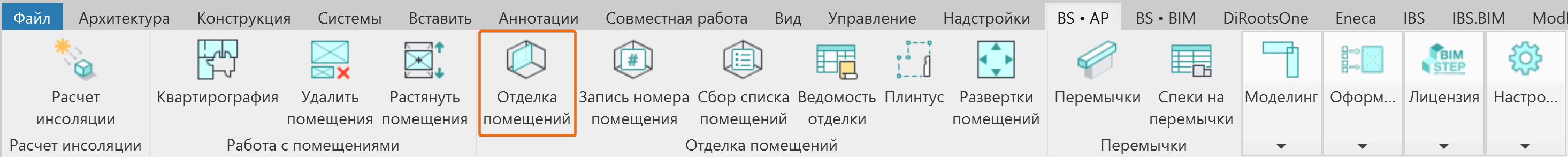

Запускаем плагин Запись номера помещения. Здесь мы с помощью плагина записываем номер помещения в отделочные элементы.

1. Формат работы. Выбираем опцию "Помещения в текущей модели".
2. Выбираем стадию, в которой необходимо искать помещения для отделочных элементов.
3. Выбираем вариант подсчета:
   1. Считаем на весь объект. В таком случае будут обрабатываться все отделочные элементы в модели.
   2. По этажу. Отработает быстрее, но будут учтены только элементы определенного выбранного уровня.
4. Выбираем отделку. Указываем галочками, каким именно отделочным элементам нужно записать номер помещения.
5. Выбираем 3D вид, на котором плагин будет искать помещения. Обязательно убеждаемся, что выбранный 3D вид есть в модели и на нем ничего не скрыто.
6. Нажимаем Готово.



Запись списка помещений

Cледующий шаг: запись списка номеров помещений через запятую. Для этого нужно запустить следующий плагин Сбор списка помещений.

Задаем настройки в открывшейся форме.

1. Выбираем вариант сборки: по уровню или же по всему объекту. Если по уровню, то в параметр для записи списка помещений через запятую будут прописаны все помещения, где находится определенный тип отделки в рамках одного уровня; если же на весь объект, то в рамках всего объекта, т.е. по всем помещениям в модели.
2. Указываем стадию или выбираем "Все стадии".
3. Если в модели несколько секций и необходимо, чтобы список помещений был записан именно посекционно, выбираем эту настройку.
4. Если выбрана опция "Собирать посекционно", то указываем, на какой параметр плагину необходимо ориентироваться, чтобы получить номер секции. Чтобы плагин все собрал верно, обязательно нужно заполнить этот параметр у отделки.
5. Указать знак разделителя для списка помещений. По умолчанию это запятая.
6. Нажимаем Готово.

В случае успешного завершения работы плагина в значении параметра появится заполненное значение:

Запись наименования плинтусов в помещения и подсчет длины плинтуса

В первую очередь в каждое из помещений в параметр, отвечающий за наименование плинтуса (IBS_Наименование плинтуса), нужно проставить необходимое имя.

Далее запускаем плагин по подсчету длины плинтуса.

В открывшемся окне задаем настройки:

1. Указываем формат работы плагина: по уровню или по всему объекту;
2. Если был выбран вариант "По уровню", выбираем нужный уровень;
3. Нажимаем галочку, если нужно вычитать ширину дверей;
4. Нажимаем галочку, если нужно составлять список помещений по каждому уровню. В этом случае в указанный в настройках параметр (IBS_Список помещений для плинтусов) будут прописаны номера помещений через запятую, где присутствует этот тип плинтуса;
5. Ставим галочку, если нужно указать значение "0" в помещениях, где нет плинтуса.

В итоге отработки плагина получаем следующую ситуацию в заполнении параметров помещений:

Создание ведомости отделки помещений

Запускаем плагин по созданию ведомости отделки:

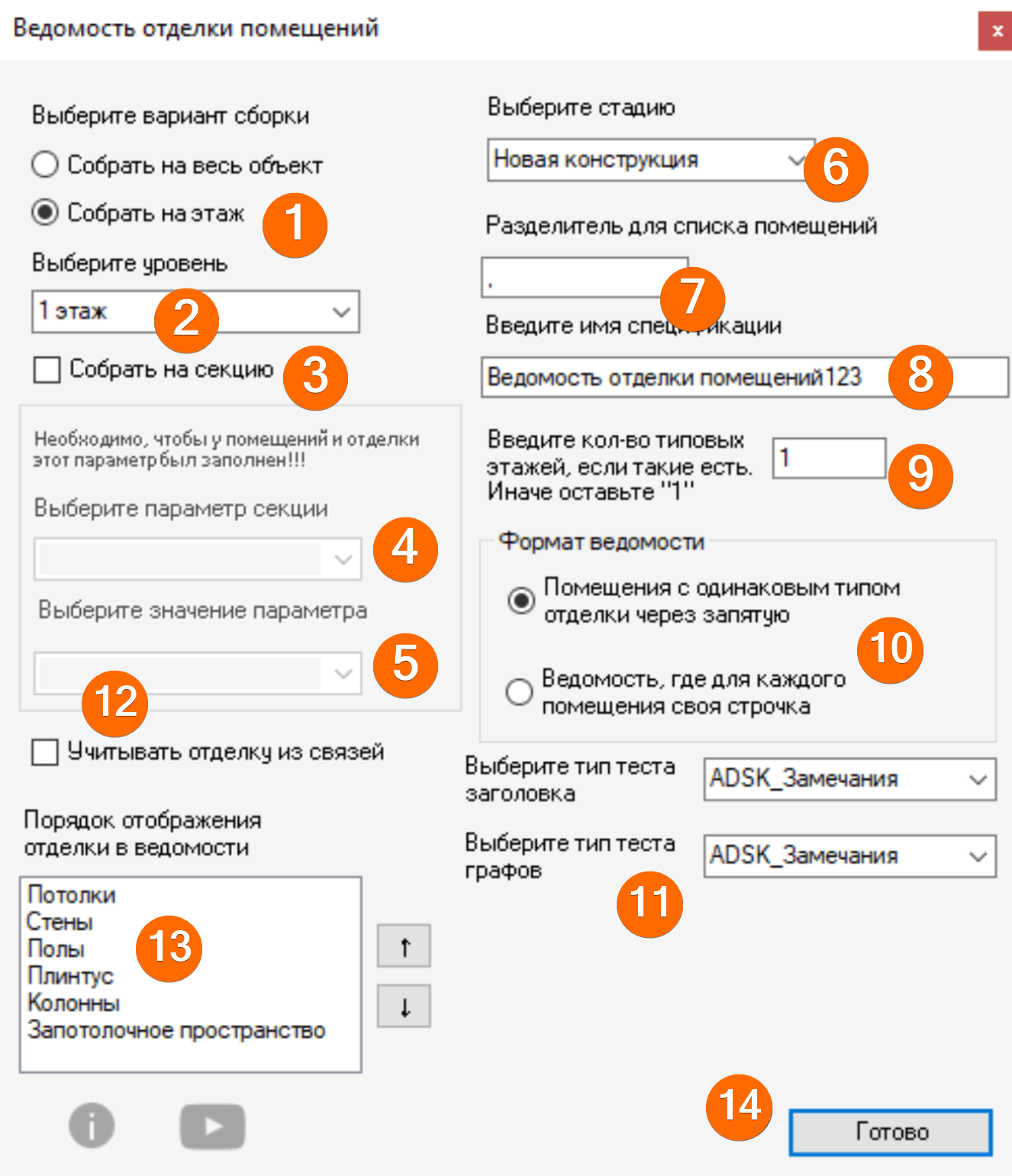

В открывшемся окне выбираем настройки:

1. Выбираем вариант сборки: на весь объект или на этаж;
2. В случае выбора варианта работы по уровню - указываем уровень;
3. Если здание из нескольких секций и нужно собрать ведомость отделки помещений по каждой секции, нажимаем на галочку;
4. Если был выбран вариант сборки посекционно, то для работы плагина выбираем параметр, который будет отвечать за определение той или иной секции у помещений и отделки. Чтобы плагин работал корректно, необходимо заполнить этот параметр до запуска плагина;
5. В продолжении п.4. - указываем, по какой именно секции нужно собрать ведомость отделки помещений;
6. Обязательно выбираем стадию, т.к. в ревите в одном и том же месте могут быть 2 помещения в разных стадиях;
7. Указываем разделитель для списка помещений, по умолчанию это запятая;
8. Вводим имя спецификации так, как мы хотим, чтобы она у нас называлась в диспетчере проекта;
9. Если нужно собрать отделку на все типовые этажи, но при этом сбор будет вестись только по одному этажу, можно указать сколько в модели таких типовых этажей, а плагин помножит уже полученные значения на введенное кол-во;
10. Выбираем формат ведомости. В плагине выделяются 2 типа:
    1. когда в одной строчке через запятую указаны номера помещений, в которых все виды отделок одинаковые;
    2. когда нужно получить ведомость отделки помещений на каждое помещение по строчке.
11. Т.к. ведомость отделки помещений - это спецификация, то и за текст в этой спецификации отвечает определенный тип текста, который есть в проекте. Выбираем его как для заголовка, так и для граф;
12. Если нужно учитывать отделочные элементы из связи, ставим соответствующую галочку;
13. Выставляем порядок отделки при формировании ведомости.
14. Нажимаем Готово.

Получаем ведомость отделки помещений:
