Для проектировщиков
Подготовка
- Для корректной работы аннотации, необходимо заполнить следующие параметры "типа" у "Осветительных приборов":
ADSK_Наименование краткое
ADSK_Номинальная мощность - Если их нет, обратитесь к BIM-координатору проекта.
- В модели необходимо разместить пространства, для подсчета количества светильников которые находятся внутри него (проверить высоту пространства)
Запуск скрипта

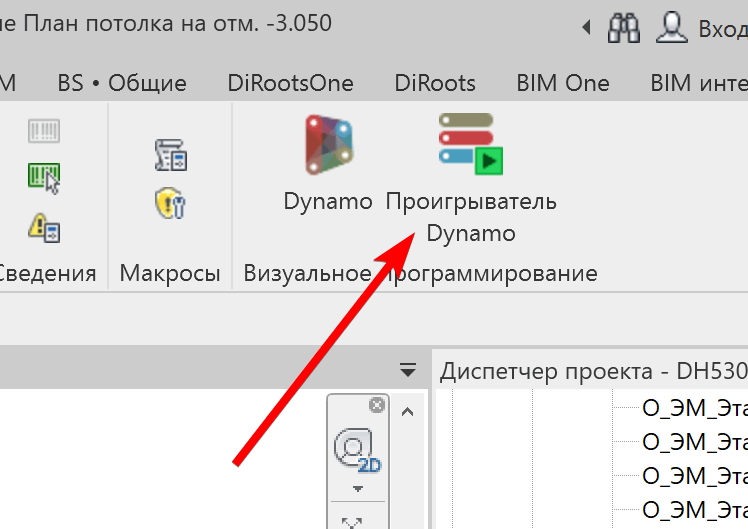

Запускаем проигрыватель Dynamo:
Задаем путь к папке со скриптами:

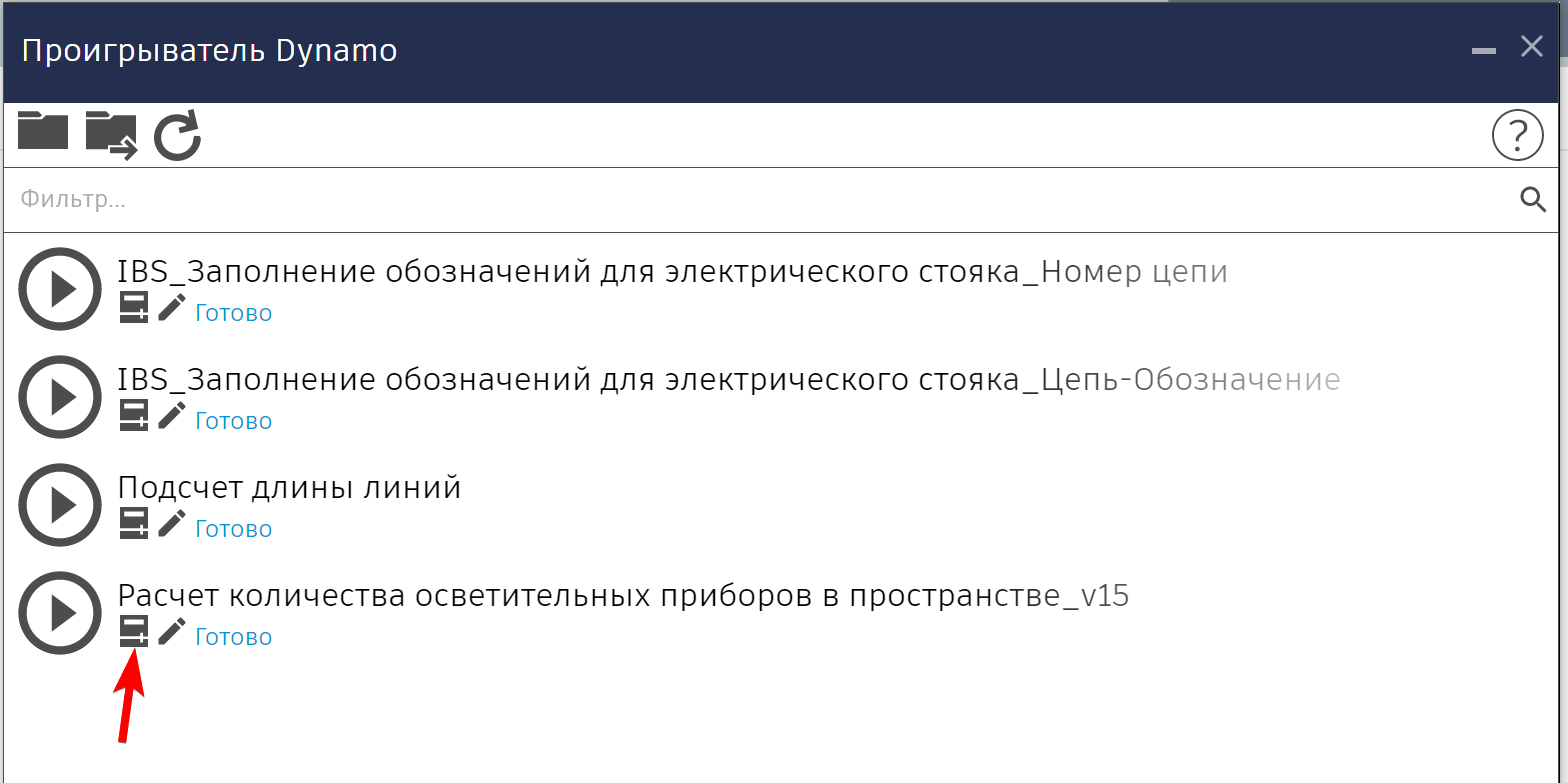

Жмем редактировать вводные данные:
Проводим настройку (на клавиатуре можно нажать первую букву наименования, для быстрого перехода по списку), далее жмем на кнопку запуска:

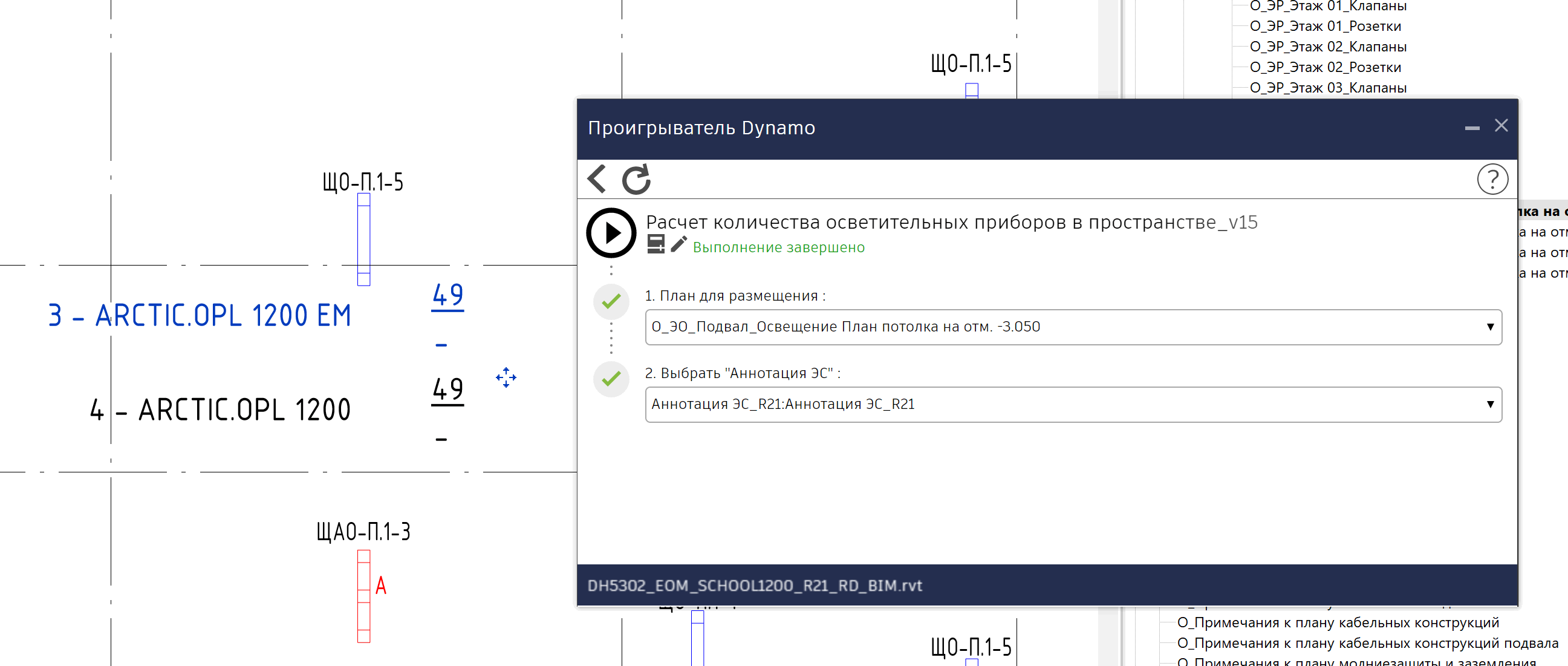

Пример работы скрипта:
После размещения, аннотации необходимо распределить по плану.
Для BIM
- Необходимы параметры "типа" в семействах "Осветительные приборы":
ADSK_Наименование краткое
ADSK_Номинальная мощность - Осветительные приборы должны быть размещены на том же уровне что и план на котором будут расположены аннотации.
