Назначение
- Хранение центральных моделей Revit по объектам
Администратор - BIM-отдел.
Доступ только через SSL VPN.
Работа на Revit Server
Информация для работы на Revit Server:
Структура СОД

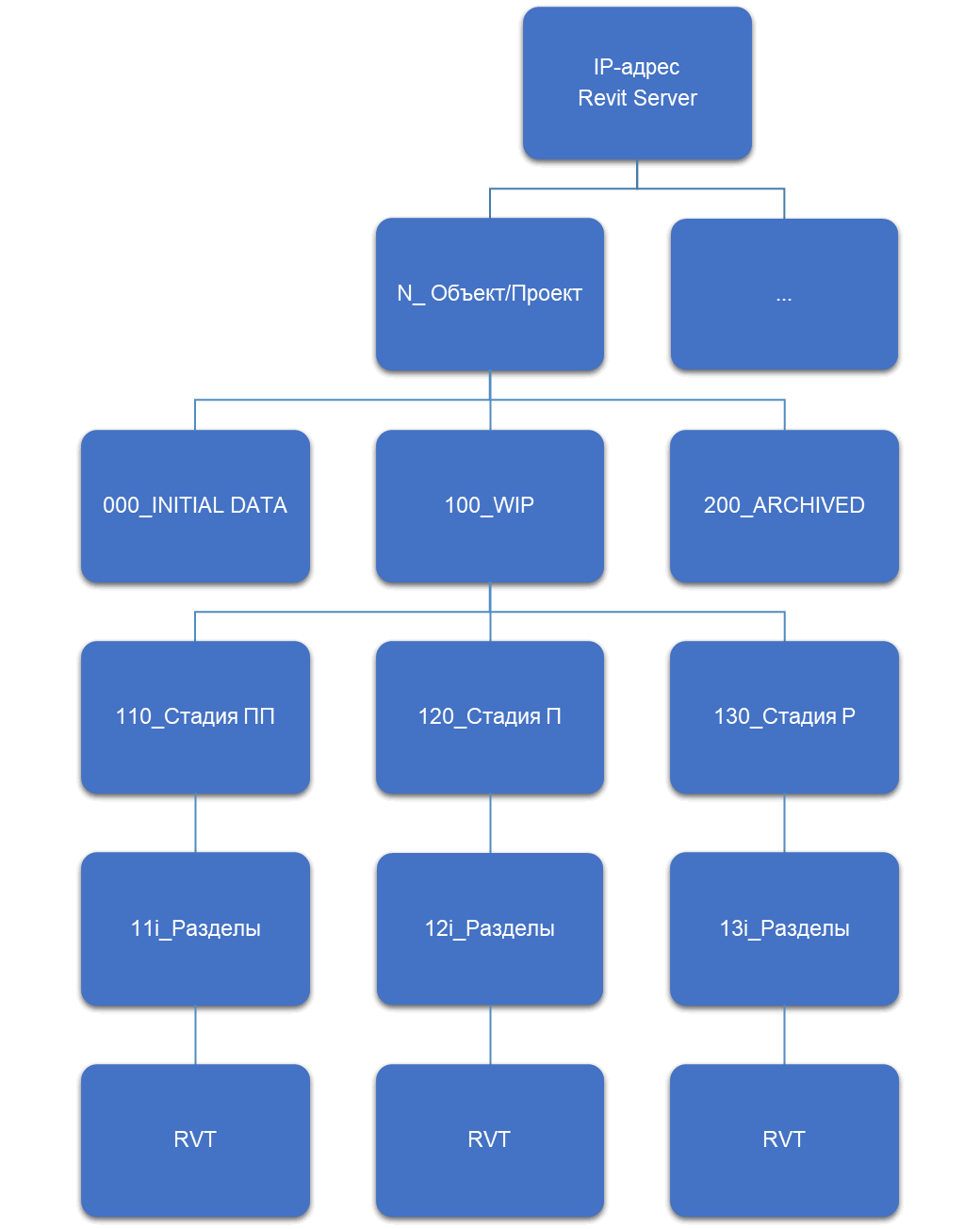

Содержание среды общих данных в проектных папках на Revit Server:
000_INITIAL DATA – файлы исходных моделей (при наличии);
100_WIP – рабочие модели;
200_ARCHIVED – архивные модели.
Деление моделей на стадии опционально.
Деление на разделы:
№ | Сокращение | Описание | ||
|---|---|---|---|---|
| 0 | ТИМ | Координационный файл, разбивочный файл | ||
1 | ГП | Генеральный план | ||
2 | АР | Архитектурно-планировочные решения | ||
3 | КР | Конструктивные решения | ||
| 4 | ОВ | Отопление, вентиляция и кондиционирование воздуха | ||
| 5 | ВК | Система водоснабжения и водоотведения | ||
| 6 | ЭОМ | Система электроснабжения | ||
| 7 | СС | Сети связи | ||
| 8 | ТХ | Технологические решения | ||
| 9 | ИТП | Индивидуальный тепловой пункт | ||
| 10 | СЗ | Сводное задание | ||
Архивация моделей
Регламент по архивации и Backup моделей Revit
Архивация моделей производится BIM-координатором с помощью плагина AltecSystems.Revit.ServerExport или с помощью плагина IBS.BIMTools.
Архивацию моделей необходимо делать раз в 2 недели.
Архивированные модели хранятся в Signal DOCS в структуре проекта (Файлы проекта/03_BIM/07_Архивация моделей):
Ранее архивированные модели хранились на диске Z в папке: Z:\Revit Server_BACK UP
