Y:\000_BIM-стандарты\060_Скрипты Dynamo IBS\ОВ\IBS_С2_Воздуховоды_Наименование_Длина_Толщина стенки
Перед запуском необходимо выполнить требования для корректной работы, затем запустить через проигрыватель Dynamo, либо редактор скрипта.
Требования для корректной работы скрипта
- ADSK_Количество - для записи длины воздуховода в метрах.
- ADSK_Толщина стенки - для записи толщины стенки.
- ADSK_Наименование - для записи наименования.
- В типе воздуховода необходимо написать первую часть наименования в параметре "Комментарий к типоразмеру".
- В наименовании типа изоляции у огнезащиты должен быть прописан префикс "Огнезащита_".
- Для дополнительной настройки заполнения дымоудаления, в скрипте создан словарь с ключами имен типов систем (при необходимости добавляются новые ключи)

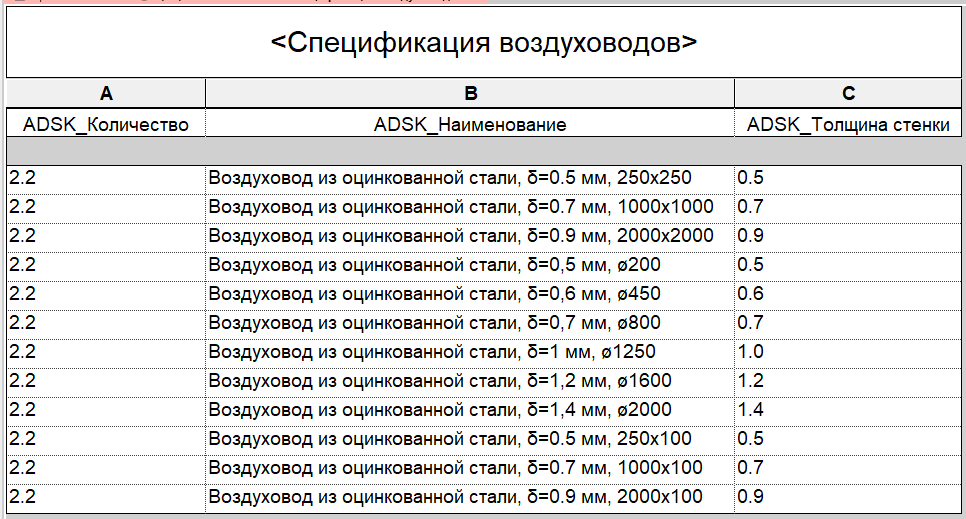

Таблица назначения толщины стенки воздуховодам
| Для воздуховодов круглого сечения: | |
|---|---|
| до 200 | 0.5 |
| до 450 | 0.6 |
| до 800 | 0.7 |
| до 1250 | 1.0 |
| до 1600 | 1.2 |
| до 2000 | 1.4 |
| Для воздуховодов прямоугольного сечения: | |
| до 250 | 0.5 |
| до 1000 | 0.7 |
| до 2000 | 0.9 |
| Для воздуховодов с огнезащитой минимальная толщина 0.8 | |
| Для дымоудаления минимальная толщина 0.8 | |
