Общий параметр ADSK_Коэффициент запаса

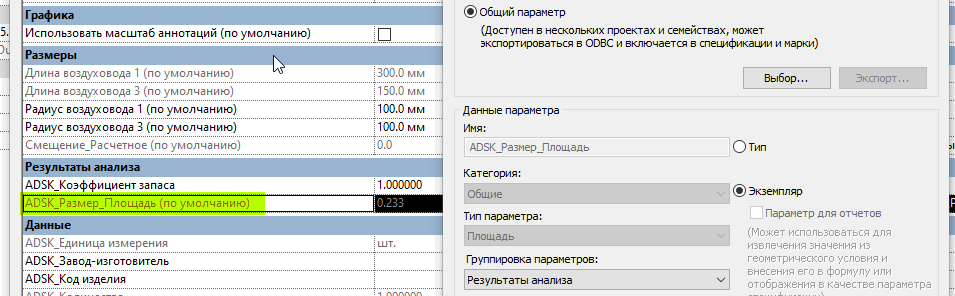

Общий параметр ADSK_Размер_Площадь
| 3D вид, Наименование | Сопоставление параметров и 3D геометрии | Формула для параметра - ADSK_Размер_Площадь |
|---|---|---|

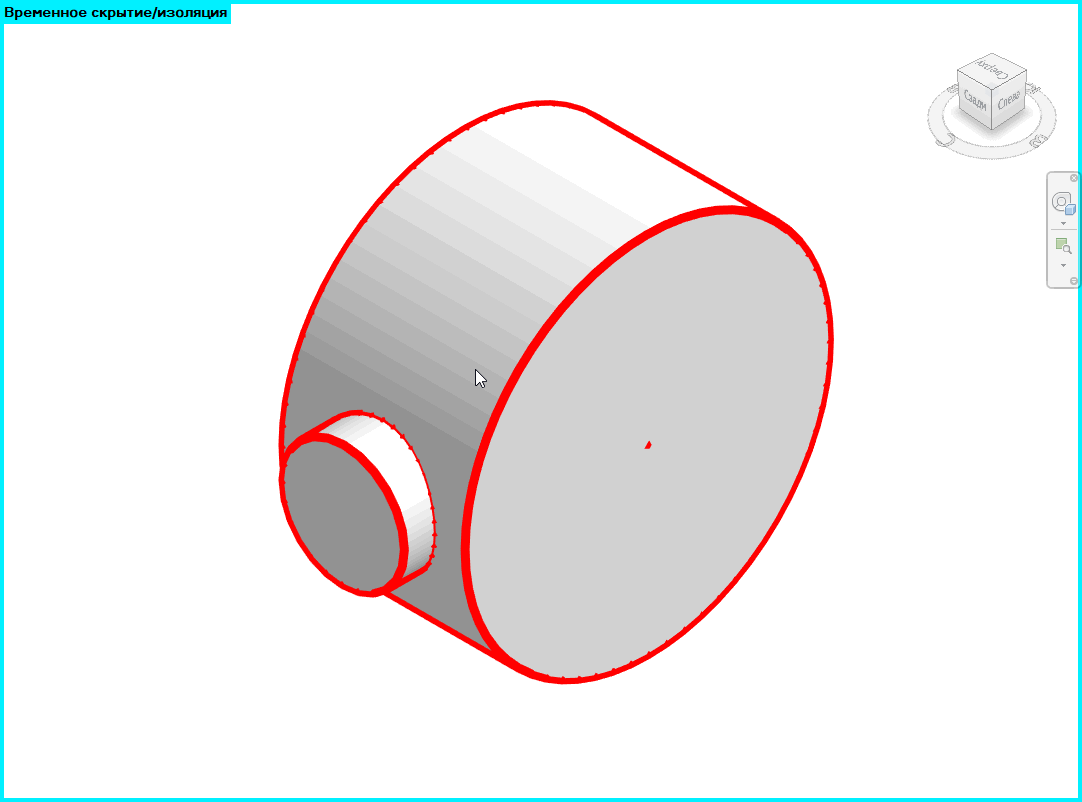

Тройник круглого сечения |
1. Радиус воздуховода 1 | ADSK_Коэффициент запаса * pi()*(Радиус воздуховода 1*2)*Длина воздуховода 1 + pi()*(Радиус воздуховода 3*2)*Длина воздуховода 3 - pi()*(Длина воздуховода 3/2)^ 2 |
Тройник квадратного сечения |
1.Высота воздуховода 1 / Ширина воздуховода 1
| ADSK_Коэффициент запаса * (4 * (Длина воздуховода 1) * (Ширина воздуховода 1 + Высота воздуховода 1) - Ширина воздуховода 3 * Высота воздуховода 3 + 2 * Полка * (Ширина воздуховода 3 + Высота воздуховода 3)) |
Переход прямоугольного сечения |
1. Высота воздуховода 1 / Ширина воздуховода 1 | ADSK_Коэффициент запаса * (Длина воздуховода * (Ширина воздуховода 1 + Ширина воздуховода 2 + Высота воздуховода 1 + Высота воздуховода 2)) |

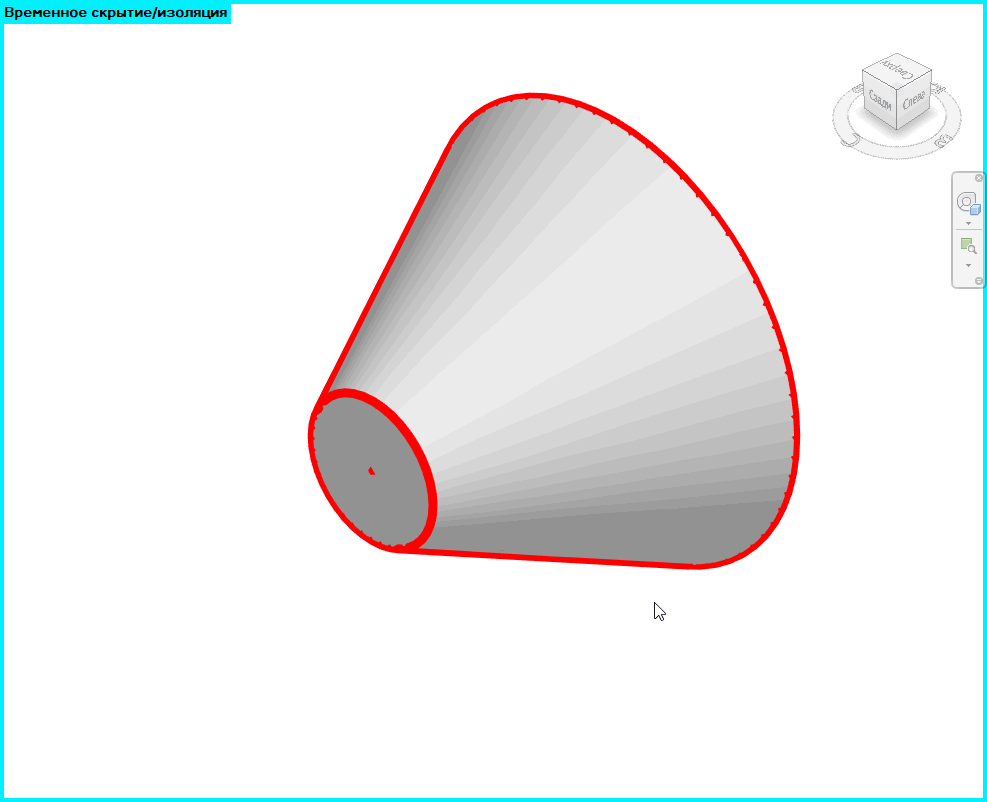

Переход круглого сечения |
| ADSK_Коэффициент запаса * (Радиус воздуховода 1 * 2 + Радиус воздуховода 2 * 2 ) * Длина воздуховода 1 * 0.5 * pi() + (Радиус воздуховода 1 * 2 + Радиус воздуховода 2 * 2) * 0.5 мм * pi() |

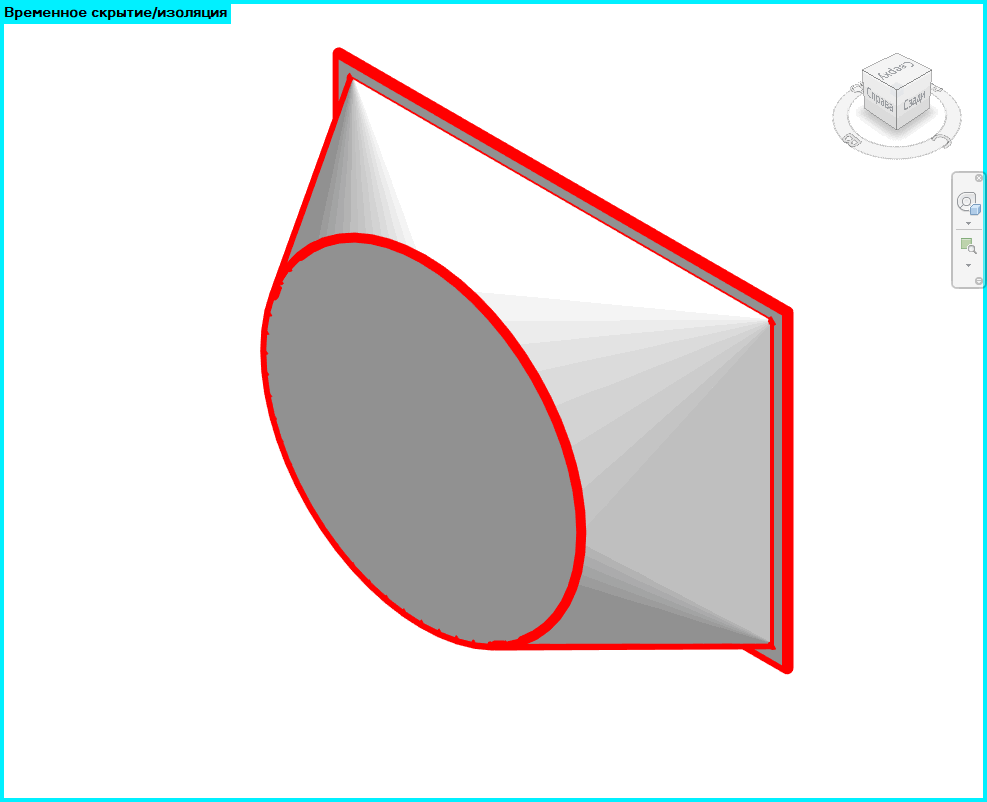

Переход с прямоугольного на круглое |
1.Ширина воздуховода / Высота воздуховода | ADSK_Коэффициент запаса * (Длина воздуховода * (2 * (Ширина воздуховода + Высота воздуховода) + pi() * (Радиус воздуховода * 2)) / 2) |

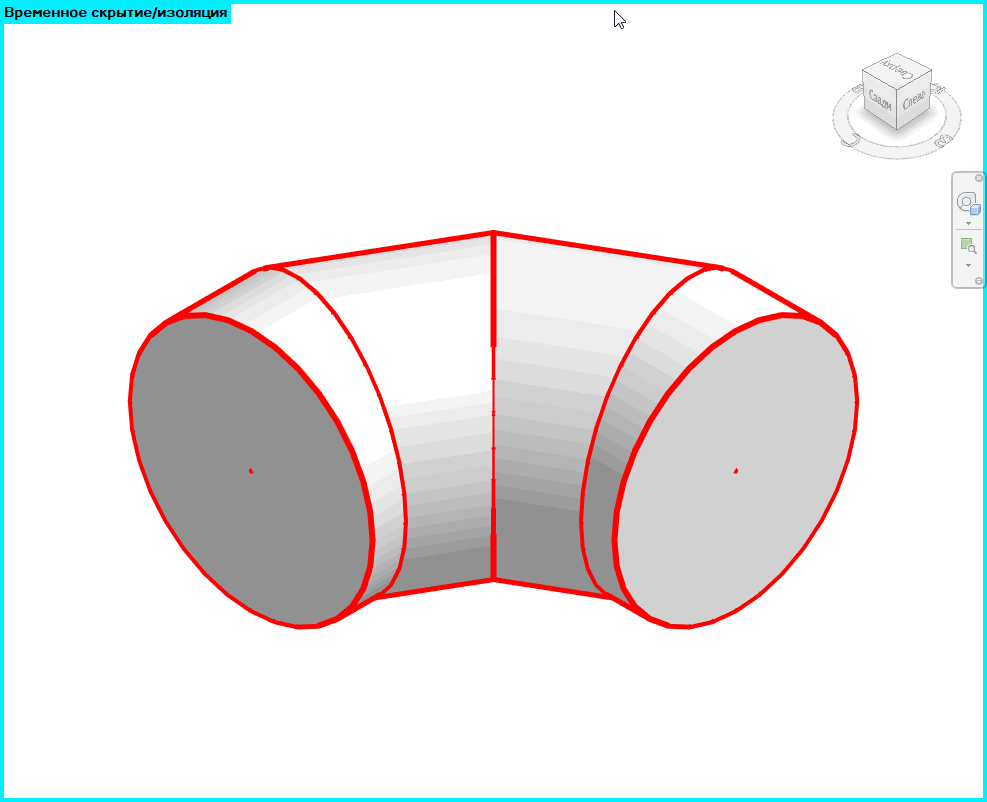

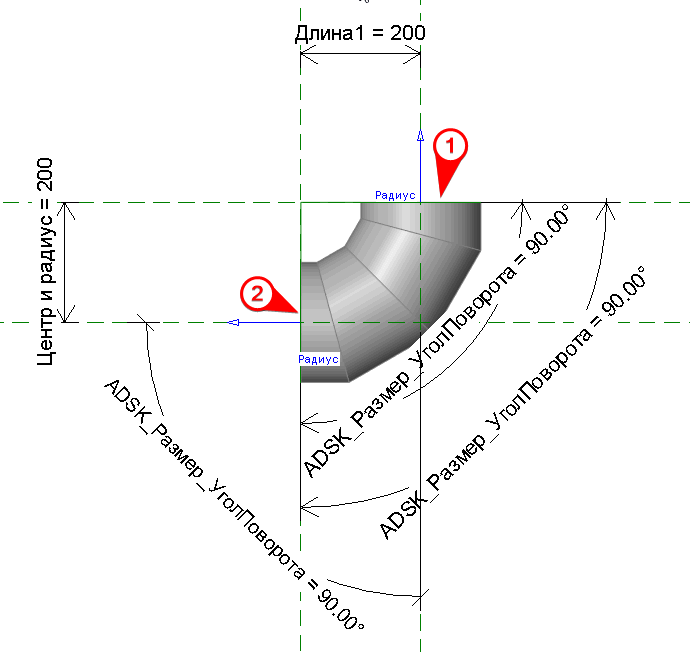

Отвод круглого сечения |
1.Радиус воздуховода | ADSK_Коэффициент запаса * 4 * pi() * pi() * Радиус воздуховода * (Радиус воздуховода * 2) * (ADSK_Размер_УголПоворота / 360°) |

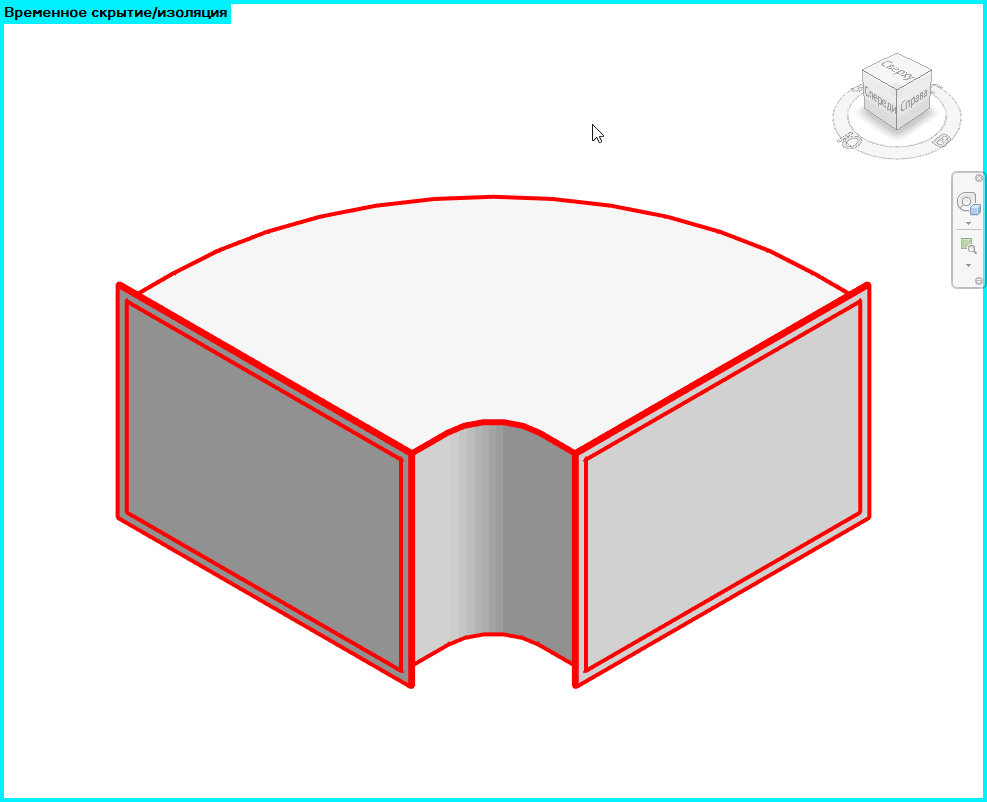

Отвод прямоугольного сечения |
1.Ширина воздуховода / Высота воздуховода | ADSK_Коэффициент запаса * (Ширина воздуховода + Высота воздуховода) * (4 * Полка + pi() * Радиус поворота * ADSK_Размер_УголПоворота / 90° + pi() * Ширина воздуховода * ADSK_Размер_УголПоворота / 180°) |

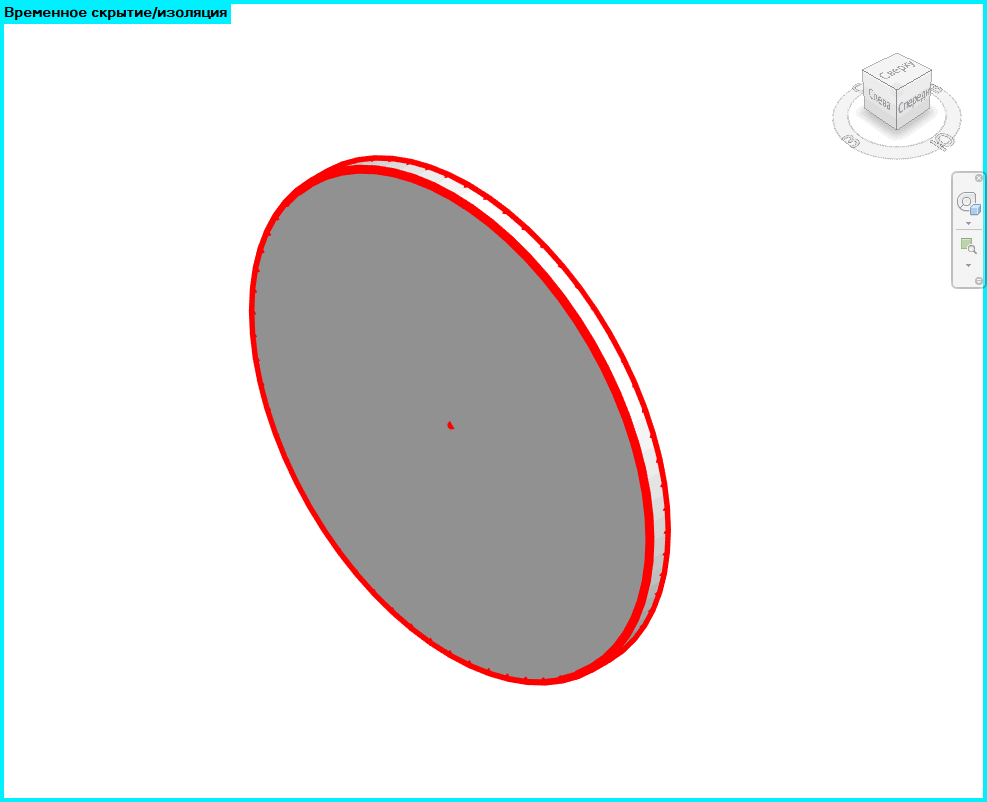

Заглушка круглая |
| ADSK_Коэффициент запаса * Длина воздуховода * pi() * Радиус воздуховода * 2 + pi() * (Радиус воздуховода + 40 мм) ^ 2 |
Заглушка прямоугольная |
1.Ширина воздуховода / Высота воздуховода | ADSK_Коэффициент запаса * Длина воздуховода * 2 * (Ширина воздуховода + Высота воздуховода) + Ширина воздуховода * Высота воздуховода |
