Назначение

  • Проверка качества моделей;
  • Проверка наличия предупреждений Revit, дублированных и отраженных элементов, импортированных DWG файлов;
  • Отработка ошибок и предупреждений через "Окно проверок";
  • Выгрузка отчета со списком ошибок и предупреждений.

Интерфейс

Кнопка для открытия окна проверок находится справа от команд для отверстий.

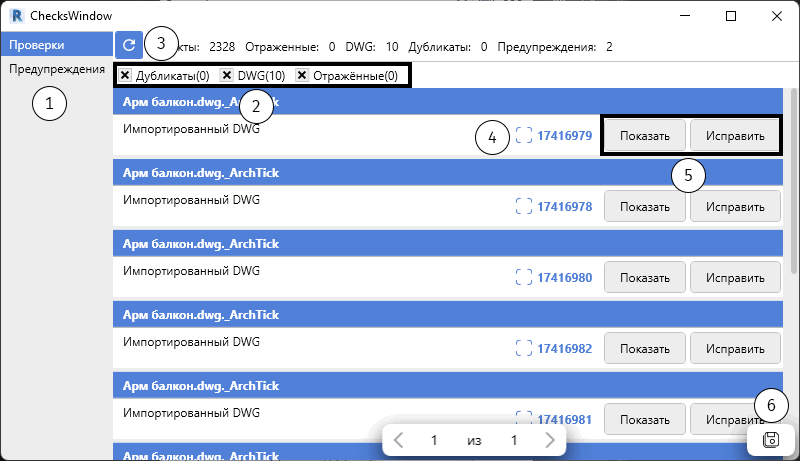

Проверки


Выбор просматриваемого типа проверок ("Проверки" отображает отраженные, дублирующиеся и DWG объекты; "Предупреждения" отображает предупреждения Revit)

Фильтры проверок по типу (позволяют скрыть или отобразить определенные типы проверок)

Кнопка обновления проверок (проверяет модель заново)

Кнопка, позволяющая выбрать элемент с указанным ID по её нажатию.

Кнопка "показать" обрезает объект в 3D или 2D на открытом виде и переводит камеру на объект (или все объекты, ID которых перечислены)

Кнопка "исправить" может либо изменить объект таким образом, чтобы он не отображался в списке, либо удалить (в зависимости от типа проблемы)

Кнопка для выгрузки отчёта в виде .csv, который может открываться в Excel. Выгружает все объекты независимо от того, были ли какие-то из них скрыты. Эта же кнопка есть в списке предупреждений (не связана со списком проверок)


При наведении и удержании курсора на элементах интерфейса отображается всплывающая подсказка с описанием того, что этот элемент делает (для тех, у которых описание назначено). Есть у кнопок "Исправить" для уточнения выполняемого действия.

Предупреждения

Описание элементов интерфейса см. в предыдущем разделе.
