Принцип моделирования стен

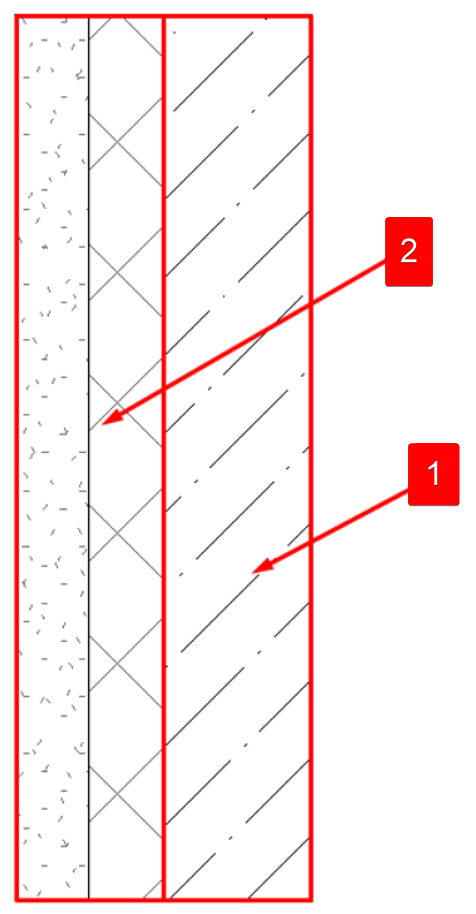

Основным принципом моделирования является нахождение всех несущих стен в модели раздела КР (1), а ненесущих (вентфасады, витражи, теплоизоляция, облицовка, перегородки и т.п.) в модели раздела АР (2):

Стены, дублирующие несущие стены из модели КР (для размещения в них оконных или дверных проёмов, а также при прорисовке стен на стадии ОПР) должны быть:

  1. Наименованы в соответствии с правилами наименования стен (вне зависимости от проекта),
  2. Помещены в рабочий набор АР_Дублирующие элементы КР.

Моделирование стен

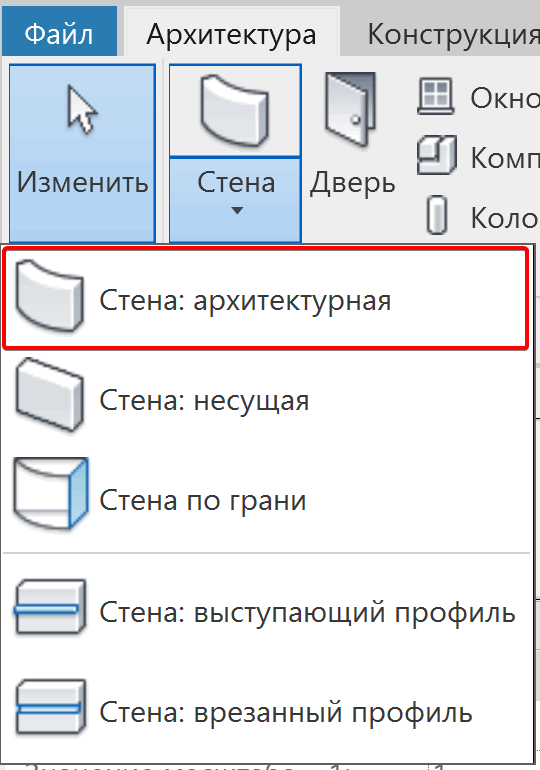

Для создания перегородок, фасадных, условных и иных типов стен, не несущих нагрузки, выбирается инструмент Стена: архитектурная на вкладке «Архитектура».

При создании новых типоразмеров стен необходимо ориентироваться на правила наименования типоразмеров стен.

АР_Наименование стен

Фасадные стены

Фасадные стены моделируются отдельным элементом, так как зачастую требуют особой логики разрезки, которая не должна влиять на остальные слои стены.

Также не рекомендуется использовать инструмент Разделение грани и последующее использование инструмента Краска, так как информация о назначении краски на элемент не сохраняется внутри структуры элемента, вследствие чего нет возможности определить, к каким элементам был применен данный инструмент. Лучшей практикой является моделирование отдельных фасадных стенок в соответствии с рисунком фасада и назначение необходимого материала данным элементам.

Структура стены и материалы

Задание слоёв и материалов слоёв стен выполняется в свойствах типа в параметре Структура – Изменить:

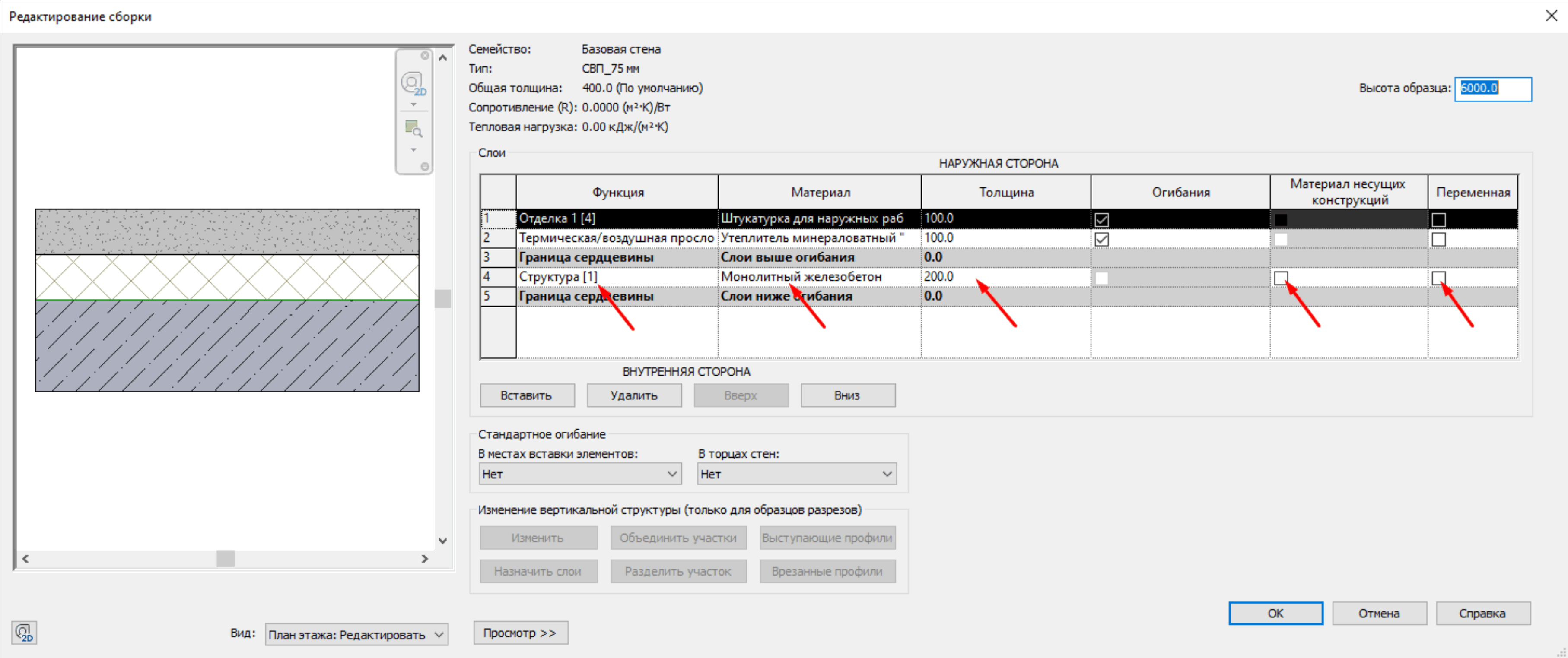

В диалоговом окне Редактирование сборки задаются слои, функция слоёв, толщина слоёв, материалы, несущий слой:

Каждый слой многослойного элемента имеет определённую функцию, задающую его назначение в модели здания. Для функций слоёв существует строгий порядок определения приоритетов, который учитывает Revit при соединении слоёв.

При соединении двух слоёв с одинаковым материалом производится автоматическое соединение. Если материал слоёв различается, то в месте примыкания появляется линия.

Для того, чтобы слои в Revit формировались правильно, функция должна быть корректно назначена каждому слою.

Функции слоёв:

  • [1] структура: слой несущих элементов, поддерживающих стены, перекрытия и крышу модели здания (например, железобетон, кирпич);
  • [2] основа: материал, являющийся основой другого материала (например, кирпич, пазогребень, газоблоки);
  • [3] термическая / воздушная прослойка: обеспечивает изоляцию и предотвращает проникновение воздуха;
  • [4] отделка 1: этот слой обычно соответствует наружной стороне элемента (например, штукатурка, краска);
  • [5] отделка 2: этот слой обычно соответствует внутренней стороне элемента (например, штукатурка, краска, плитка);
  • изолирующее покрытие: предотвращает проникновение влаги и её испарений. Этот слой может иметь нулевую толщину (например, гидроизоляция).
