Общие сведения
Наименование файлов и элементов формируется из блоков. Не допускается применение пробелов между блоками, вместо них используется символ «_» – нижнее подчёркивание.
Все габариты элементов в наименовании указываются в миллиметрах, обозначение самих единиц измерения не фигурирует в названии.
Структура именования представлена к каждой категории и берётся за основу при обсуждении именования файлов перед началом проекта. Принятые решения фиксируются в BEP проекта. Если в BEP не описаны отступления от стандарта и не зафиксированы принятые решения, то используется методика, описанная в данном стандарте.
В таблицах именования каждый заголовок обозначает отдельный блок в наименовании элемента. Они могут быть с заливкой или без:
| Заголовок 1 | Заголовок 2 |
|---|---|
| Значение 1 | Значение 2 |
Наличие заливки означает обязательный для заполнения блок. При отсутствии заливки блок опционален и может быть проигнорирован.
В наименовании семейств обязательно должны присутствовать блоки "Автор семейства" и "Производитель".
В случае отсутствия производителя, блок игнорируется.
В случае дублирования блоков "Автор семейства" и "Производитель", блок "Производитель" может быть проигнорирован.
При необходимости внести несколько свойств в один параметр (например "Примечание"), в качестве разделителя использовать"," (запятая).
Правило наименования
Наименование типоразмера
Для создания секционных осей используются типоразмеры системного семейства из шаблонов IBS:
- IBS_Секционные_7мм_Марка в конце
- IBS_Секционные_7мм_Марка в начале
- IBS_Секционные_7мм_Марка в начале и конце
- IBS_Секционные_8мм_Марка в конце
- IBS_Секционные_8мм_Марка в начале
- IBS_Секционные_8мм_Марка в начале и конце
- IBS_Секционные_10мм_Марка в конце
- IBS_Секционные_10мм_Марка в начале
- IBS_Секционные_10мм_Марка в начале и конце
Для создания габаритных осей используются типоразмеры системного семейства из шаблонов IBS:
- IBS_Габаритные_7мм
- IBS_Габаритные_8мм
- IBS_Габаритные_10мм
Марка в типоразмерах для габаритных осей размещается только в начале оси. Если необходима марка и в начале, и в конце, создается еще одна ось, которая является продолжением текущей.

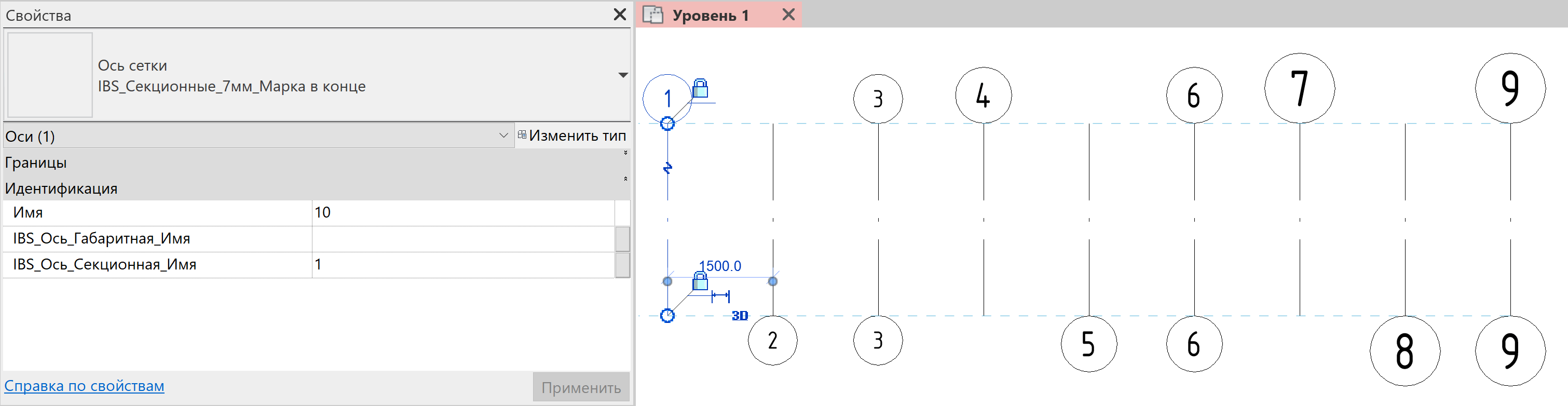

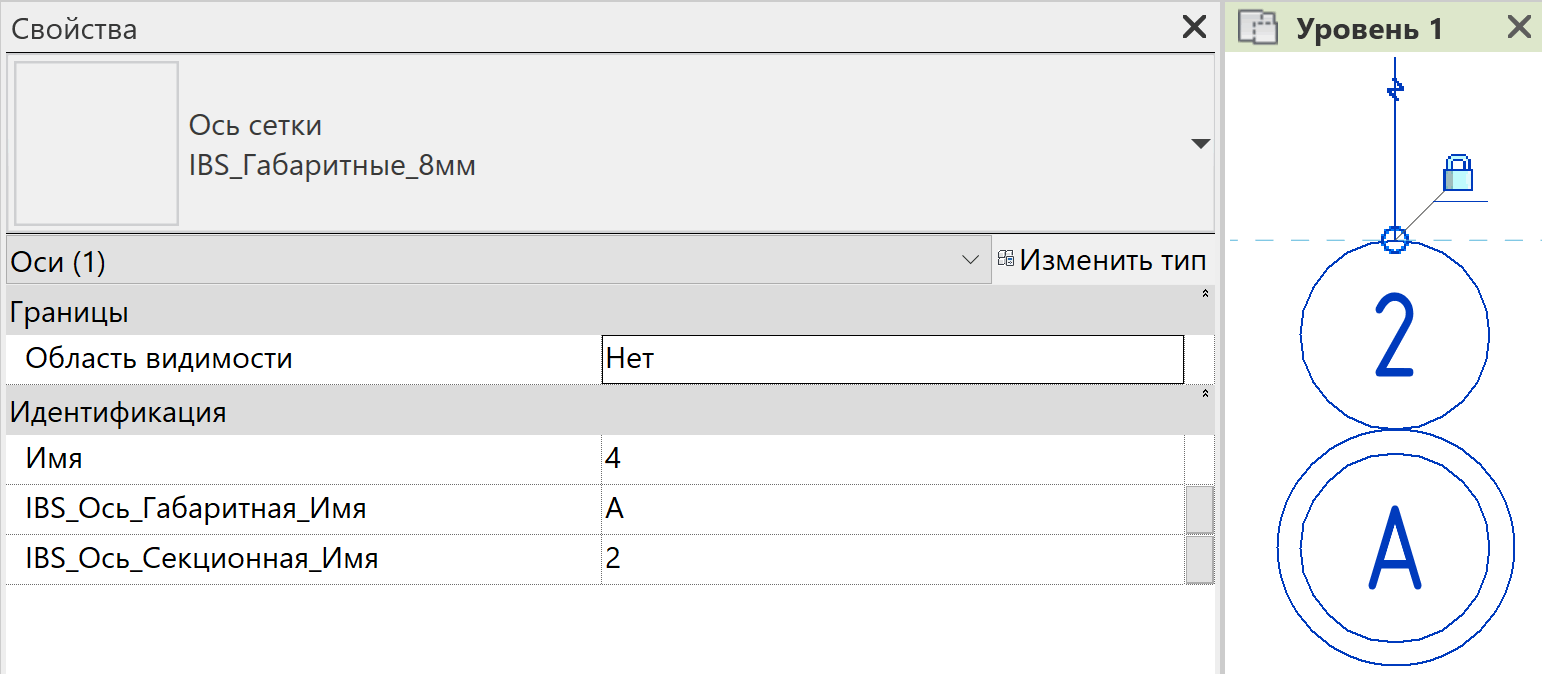

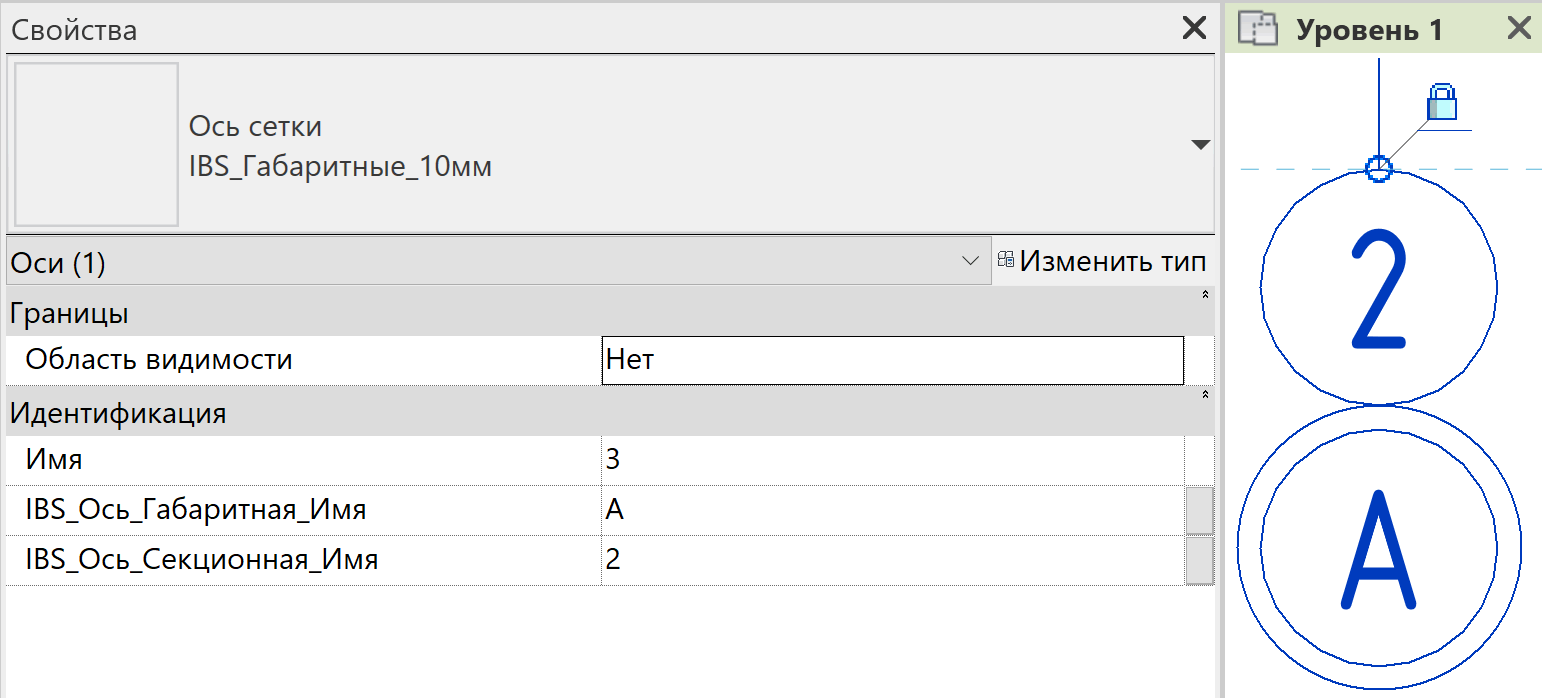

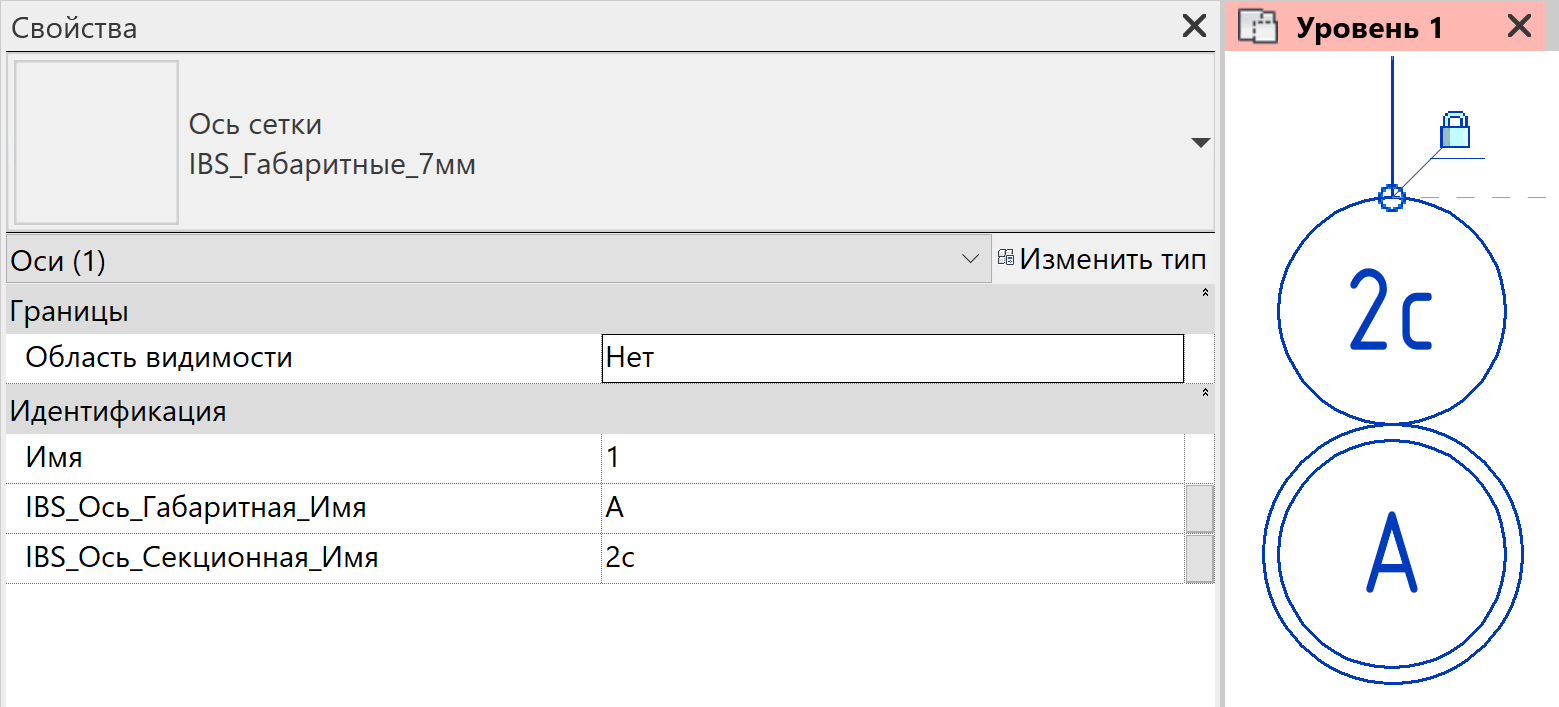

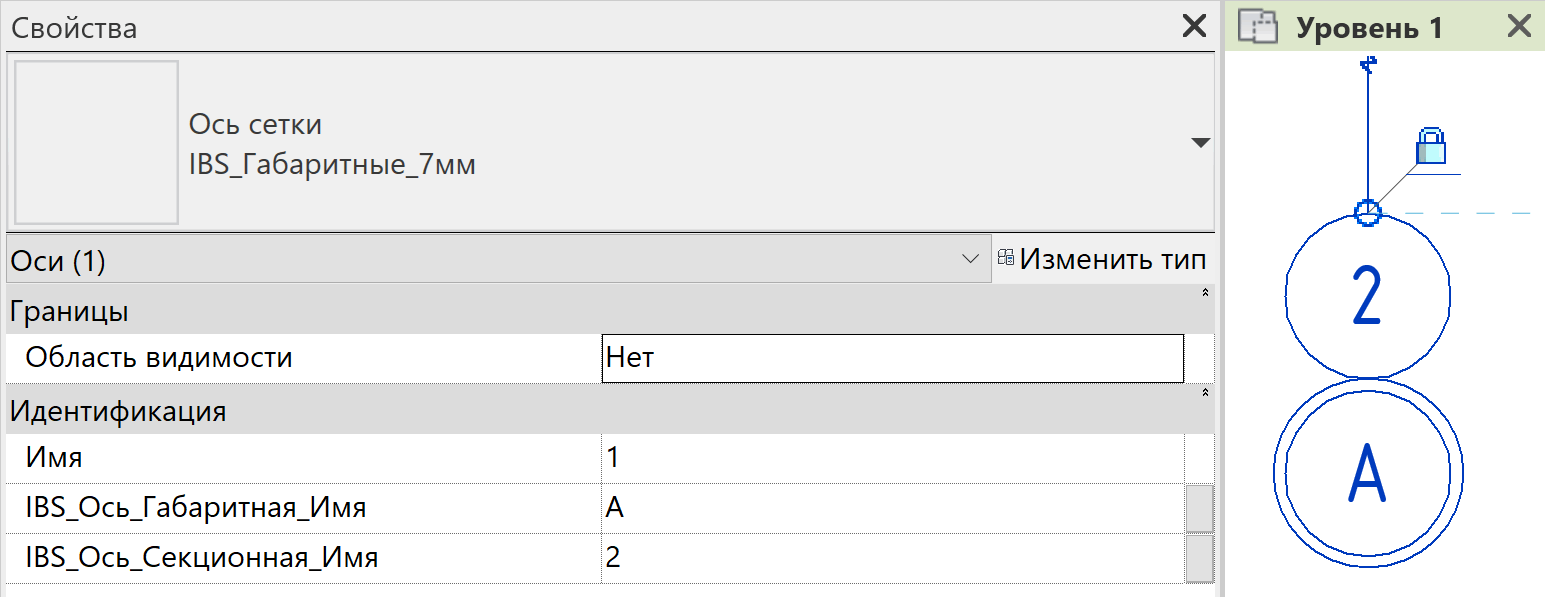

Имя оси
Имена осей задаются в общих параметрах IBS:
- Для секционных осей: IBS_Ось_Секционная_Имя
- Для габаритных осей: IBS_Ось_Габаритная_Имя
В имена секционных осей может быть добавлен суффикс "с":
