Общие сведения

Местоположение ВРС в диспетчере проекта:

Ведомость не обновляется автоматически, после любых изменений требуется нажать кнопку "Свернуть ВРС" в плагине BIM-Starter:

Обязательные параметры

МеткаОсновы_Мрк.МаркаКонстр

У системного металлопроката требуется заполнить параметр "МеткаОсновы". Он появится автоматически при заполнении параметра "Марка" у конструкции основы. Для проверки заполнения можно использовать спецификацию "В_Проверка заполнения Марка"

У IFC металлопроката требуется заполнить параметр "Мрк.МаркаКонстр" у каждого экземпляра. Для проверки заполнения можно использовать спецификацию "В_Проверка арматуры - Мрк.МаркаКонструкции"

Орг.ИзделиеТипПодсчета

Значения:

1 - стандартная арматура;

4 - элемент закладной детали.

Арм.КлассЧисло

И у системной и у IFC арматуры - "Класс арматуры"

Для профилей см Арм.КлассЧисло у профилей

ДиаметрРасчетный

У системной арматуры - "Диаметр стержня"

У IFC арматуры- "Рзм.Диаметр"

О_Количество

Только у IFC металлопроката, значение 1.

У системного считается автоматически (параметр "Количество")

Сортировка ВРС

Сортировка по типам конструкции

Для сортировки расхода по типам конструкции используется параметр "Арм.Группа ВРС" (стоит по умолчанию в шаблоне).

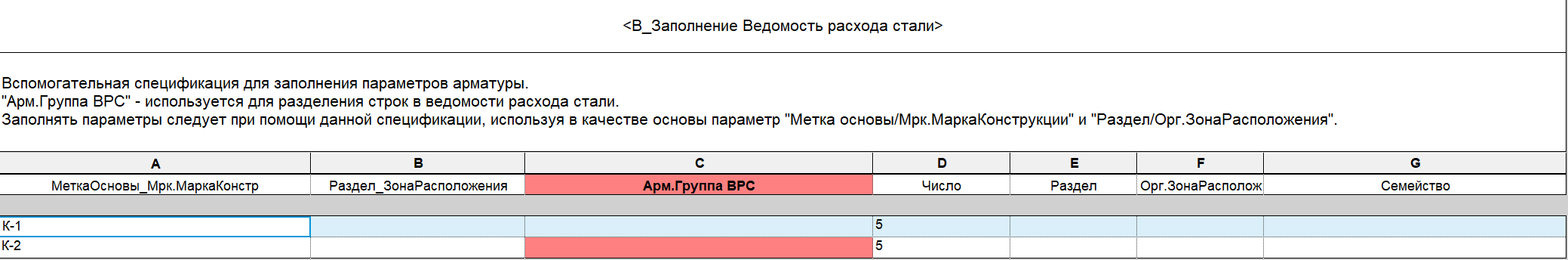

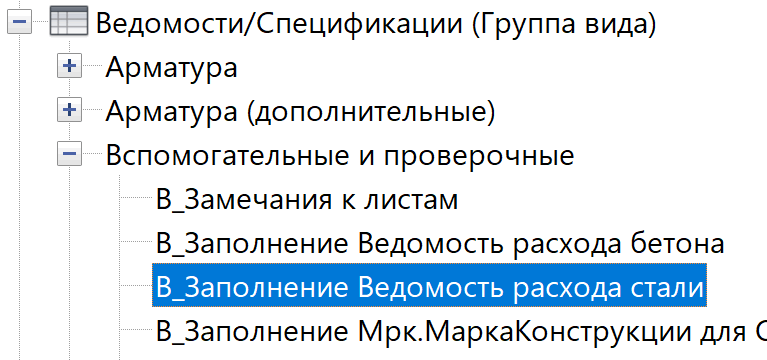

Параметр "Арм.Группа ВРС" заполняется только через отдельную спецификацию "В_Заполнение Ведомость расхода стали_v3", находящуюся в группе "0. Вспомогательные и проверочные":

Если требуется подразделить арматуру внутри одной конструкции, то нужно заполнить дополнительный параметр "Раздел_ЗонаРасположения" во вспомогательной спецификации и добавить по нему сортировку (у системной арматуры параметр "Раздел", у IFC - "Орг.ЗонаРасположения"). Затем нужно заполнить "Арм.Группа ВРС" для этих элементов (например: "Колонны. Выпуски арматуры"):

Сортировка по маркам конструкции

Для сортировки расхода по маркам конструкции необходимо сделать сортировку в ВРС по параметру "МеткаОсновы_Мрк.МаркаКонстр_ФИЛЬТРОВАТЬ_ПО_ЭТОМУ_ПАРАМЕТРУ".

Затем во вкладке Форматирование у поля "Арм.Группа ВРС" поставить флажок "Скрытое поле", у параметра "МеткаОсновы_Мрк.МаркаКонстр" убрать флажок "Скрытое поле".

Добавление типов металлопроката в ВРС

Если в ВРС отсутствует требуемый тип металлопроката, нужно создать новый путем изменения неиспользуемого (если все типы будут использоваться в проекте, обратитесь к БИМ-координатору).

Пример добавления нового типа на примере арматуры в закладных деталях:

1. Определяем неиспользуемый тип, например:

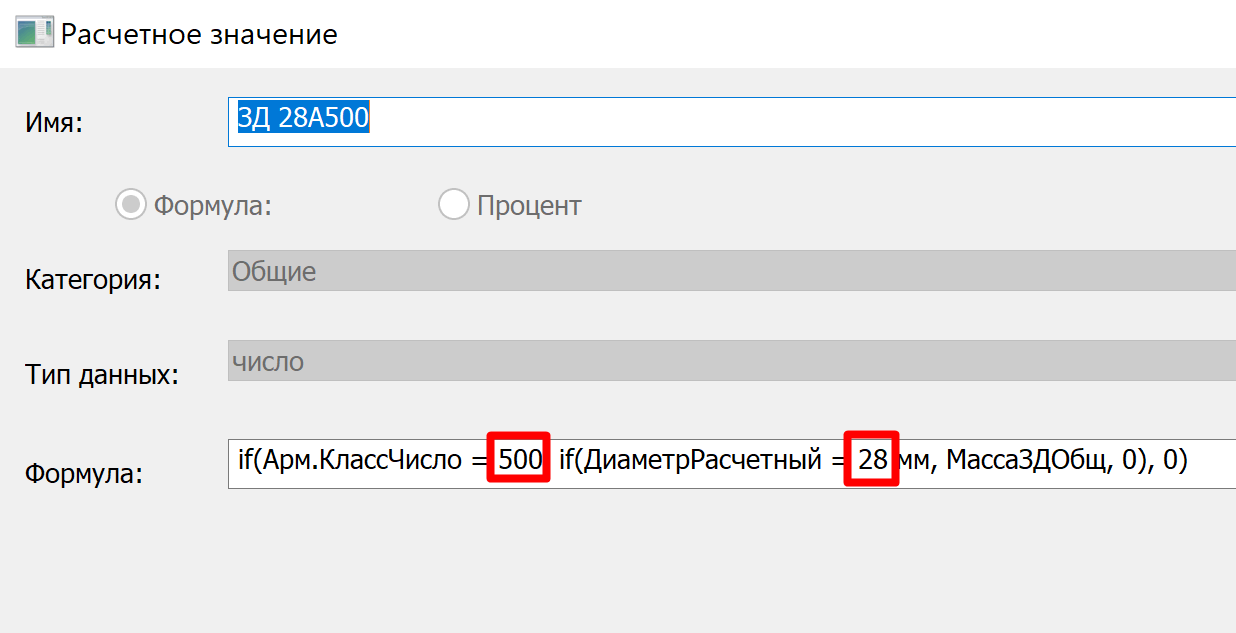

2. Изменяем параметры "Арм.КлассЧисло" и "ДиаметрРасчетный" на необходимые:

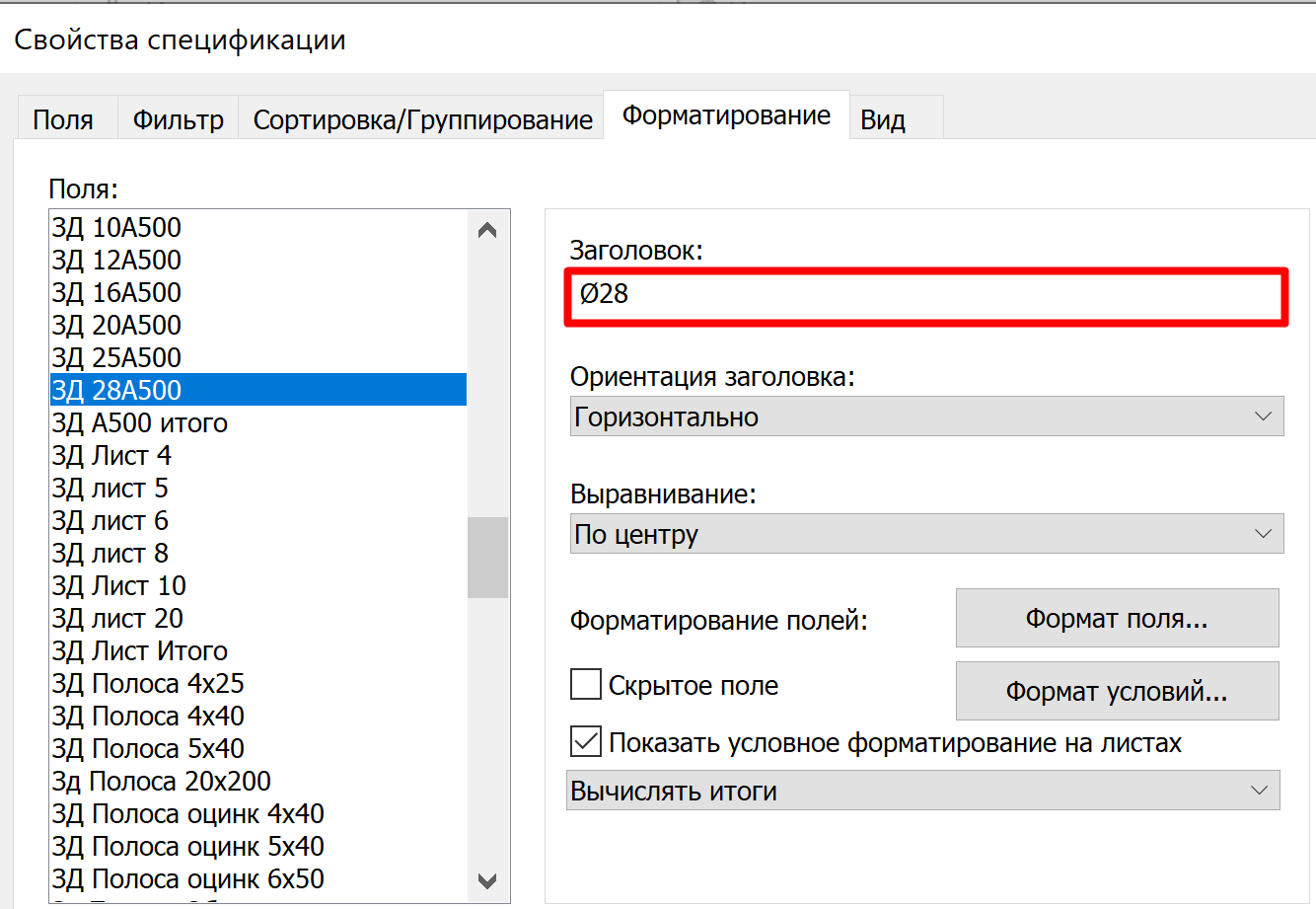

3. Изменяем заголовок типа:
4. Передвигаем тип по порядку наименования:
