Назначение

Создание ведомости спецификаций из размещённых на листах проекта спецификаций.

Расположение команды

Кнопка для вызова команды находится на вкладке IBS в разделе "Спецификации".

Создание ведомости спецификаций

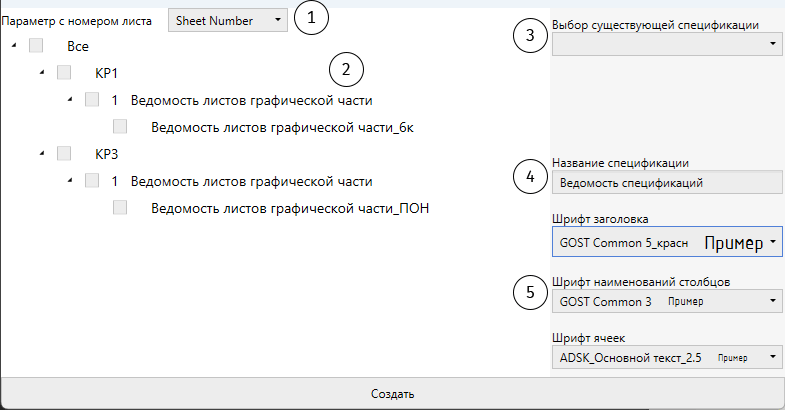

После запуска команды откроется окно с параметрами создания спецификации:

Выбор параметра (листа), в котором указан номер листа. Листы с пустым пользовательским параметром номера отображены не будут.

Необходимо убедиться в том, что при выборе пользовательского параметра каждый лист имеет уникальный номер, иначе спецификация может создаваться некорректно.

Дерево выбора спецификаций. Разделено в соответствиями с параметрами обозревателя проекта - на первых уровнях располагаются "папки", затем листы (слева от названия листа будет его номер), а внутри листов будут расположены спецификации. Каждый отмеченный в дереве элемент будет добавлен в ведомость спецификаций с номером листа, на котором он расположен.

(Необязательное поле) Выбор существующей спецификации, на основе которой будет создана новая. При изменении значения в Ревите открывается вид с выбранной спецификацией.

Если не изменять наименование после выбора спецификации, содержание выбранной спецификации будет заменено.
Если же имя спецификации было изменено или существующая не выбиралась вовсе - будет создана новая спецификация.

Поле для ввода наименования ведомости спецификаций.

Выбор размеров шрифтов для разных секций спецификации.

Отображаются только те стили текста, что были загружены в проект.



Результат работы

После выполнения команды откроется созданная спецификация.
