Требования к моделям

Для классификации объектов внутри плагина у проектов в Navisworks должна быть задана система сеток/осей (которая включала бы хотя бы один уровень и одну ось - для привязки объектов в модели). Кроме этого, на верхнем уровне структуры проекта должны быть связанные модели.

Расположение команды

Данная команда доступна в Navisworks 2021. Кнопка для выгрузки коллизий находится на вкладке "IBS" (Выгрузка коллизий)

Описание команды

Команда "Выгрузка коллизий" берет результаты проверок на коллизии, выполненные в Navisworks с помощью функции "Clash Detective", группирует их по коду проекта, разделу и имени/корпусу и выгружает коллизии в базу данных (БД).

Выбор правила обработки наименований моделей

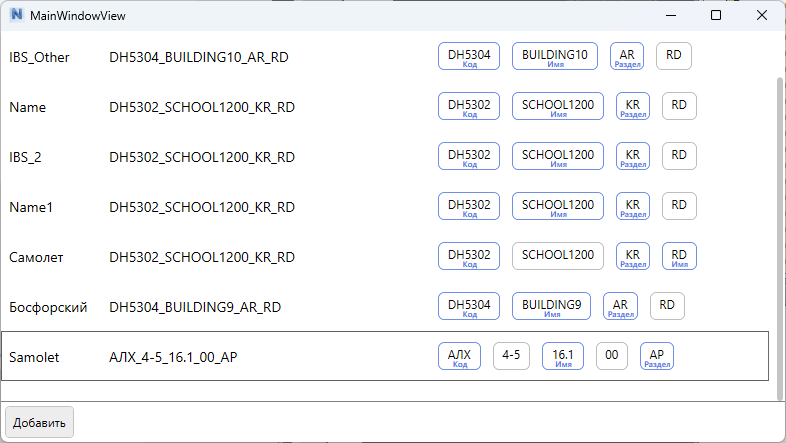

При запуске отобразится окно со списком "шаблонов" наименований модели.

Необходимо выбрать правило обработки названий моделей из проекта. Если в списке существующих отсутствует нужный, нужно создать новый "шаблон", нажав на кнопку "Добавить".

Создание правила обработки наименований модели

После перехода на экран создания (кнопка "Добавить") нужно задать символ-разделитель (обычно "_") и поочерёдно выбрать код, раздел и корпус/название модели кликом по соответствующим фрагментам (точнее, первый отмеченный элемент обозначает код, второй - раздел, третий - имя). Нажатием по отмеченному элементу выделение снимается, при этом добавленные после него фрагменты занимают его место.

Если у моделей отсутствует обозначение корпуса или имени, его можно не указывать. После добавления новый "шаблон" отобразится в списке существующих.

Выбор выгружаемых проверок

После выбора "шаблона" будет предложено выбрать выгружаемые проверки проекта.

Выбрать несколько можно, зажав ctrl и нажимая на элементы списка, либо зажав shift для выбора диапазона. Также есть кнопка для выбора всех элементов.

После выбора нужных проверок нужно нажать кнопку "Выгрузить выбранные" и подождать завершения процесса (прогресс обозначается окном с его отображением).

Неподдерживаемые коллизии

Ввиду того, как устроена логика отбора коллизий для элементов в плагине, некоторые случаи отобразить в нём невозможно. Речь идёт о коллизиях, в которых участвует один и тот же элемент - это либо случаи, когда пересекаются части вложенного семейства, либо случаи, когда элемент скопирован (т.е. элемент в коллизии пересекается с самом собой).

Подобные коллизии будут обрабатываться при выгрузке коллизий из Navisworks - они будут отмечаться как "Проверенные" (голубой цвет) с комментарием "Вложенное семейство", автором которого будет указан выгружавший коллизии сотрудник (BIM-отдела).
