Семейства штампа и титульного листа находятся по пути:
Y:\000_BIM-стандарты\040_Семейства\Общие\IBS\Аннотационные обозначения\Штамп IBS\Arial Narrow
Перед началом работы важно учитывать два ключевых аспекта:
- Лист – отдельный элемент внутри Revit, который можно специфицировать и настраивать, добавляя к нему новые параметры. На листе размещается штамп.
- Штамп – семейство категории "Аннотационные обозначения", экземпляр которого располагается на листе. Он способен отображать параметры листа и сведения о проекте с помощью меток. Однако штамп нельзя специфицировать или изменять его параметры непосредственно в проекте. Для внесения корректировок и доработок его необходимо передавать в BIM-отдел.
Все семейства адаптированы под требования Нормоконтроля, положение всех графических элементов, их текст и содержание согласованы. Все семейства содержат преднастроенные толщины линий и текст шрифтом Arial Narrow.
Титульный лист

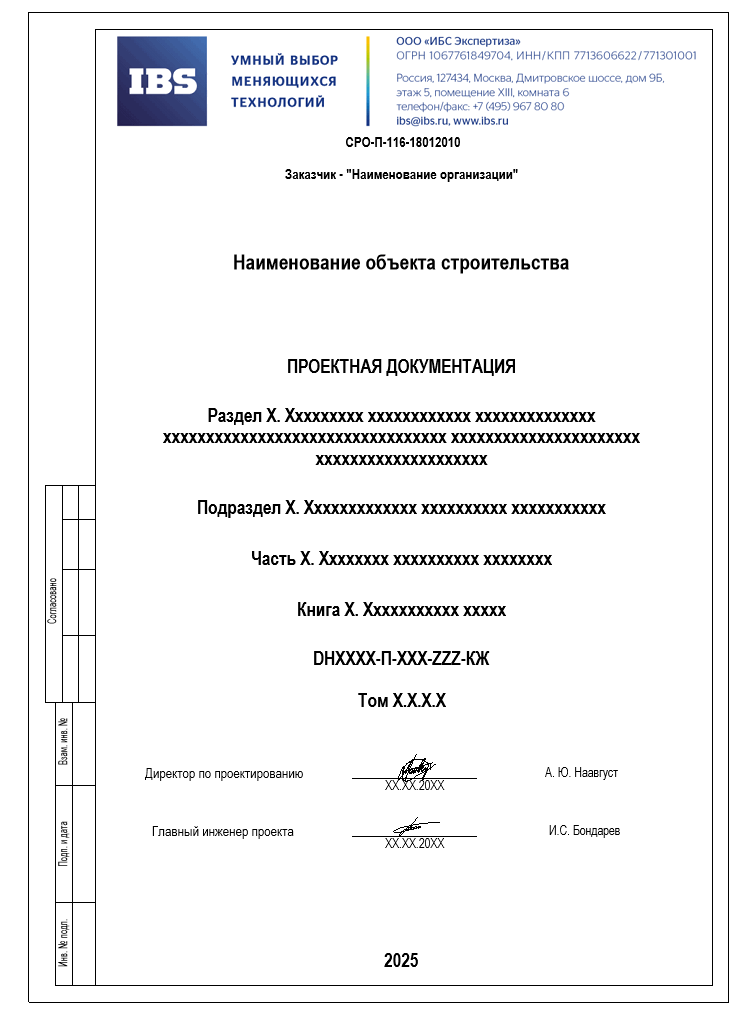

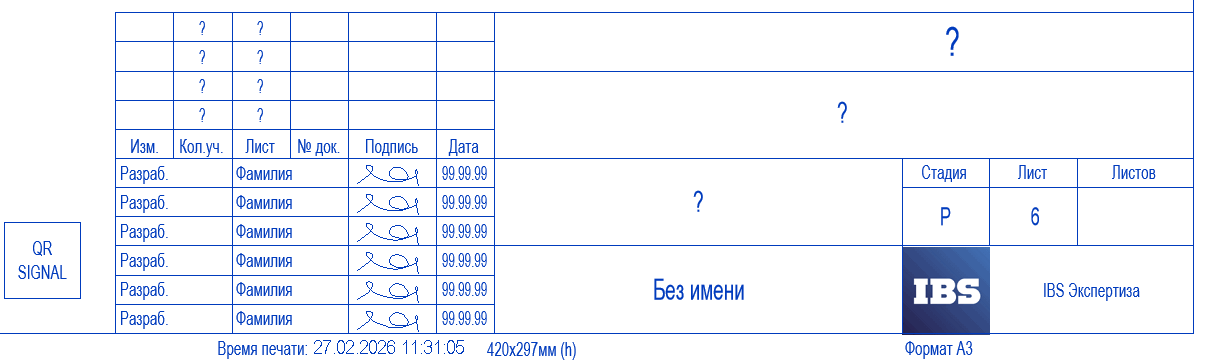

На рисунке представлено семейство титульного листа формата А4К с названием параметров для заполнения. Помимо формата А4К есть типоразмер А3А.

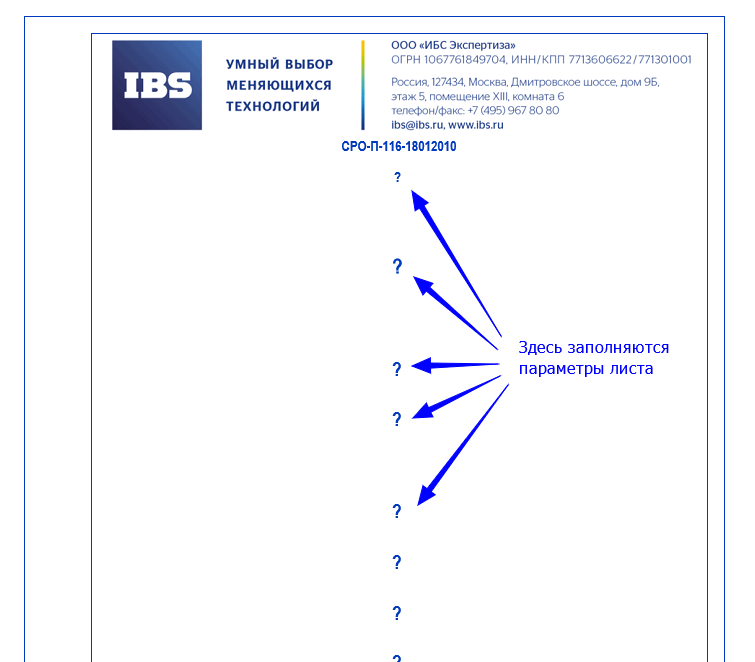

Значения параметров можно заполнять прямо на листе. Для этого необходимо нажать на семейство штампа/титульного листа и кликнуть по вопросительному знаку в нужном месте.
В случае, если заполнение параметра недоступно, необходимо загрузить соответствующие общие параметры IBS, скопировав спецификацию из модели "Проект_Титул+Штамп", расположенной по пути: Y:\000_BIM-стандарты\040_Семейства\Общие\IBS\Аннотационные обозначения\Штамп IBS\Arial Narrow\Проект с параметрами
Данная спецификация содержит все необходимые параметры для корректной работы семейств штампа.
У семейства титульного листа гибкие настройки видимости, которые можно отредактировать в свойствах экземпляра семейства. Также здесь можно выбрать фамилию и подпись:
Штамп
Параметры в штампе настраиваются через типоразмеры семейства штампа. При создании листа достаточно выбрать семейство штампа с предустановленным типоразмером "Лист".
Некоторые параметры можно заполнить в пространстве листа, нажав на вопросительные знаки.
Большинство параметров, отображаемых в штампе, являются параметрами листа и начинаются с префикса «IBS_». Они доступны в свойствах, если выбрать один или несколько листов в диспетчере проекта. Также, находясь в пространстве листа, можно кликнуть по пустому месту на листе, чтобы открыть его свойства.
Некоторые параметры попадают в штамп из окна Сведения о проекте на вкладке «Управление». Значение этих параметров будет одинаковым для всего проекта:
При необходимости использовать разные значения для параметра "IBS_Раздел проекта" нужно в параметрах типоразмера штампа добавить новый типоразмер с наименованием "IBS_Раздел проекта": "Изменить тип" → "Копировать" → ввести имя.
После создания нового типоразмера штампа можно создавать лист с уже известным разделом проекта. Далее необходимо заполнить параметр "IBS_Раздел проекта" по имени раздела (по имени типоразмера семейства штампа). Изначальный типоразмер "Лист" можно удалить или переименовать для дальнейшего использования.
Таким образом, типоразмеры штампа настраиваются под каждый раздел проекта, а при создании нового листа, он определяется в нужный раздел.
Свойства семейства штампа

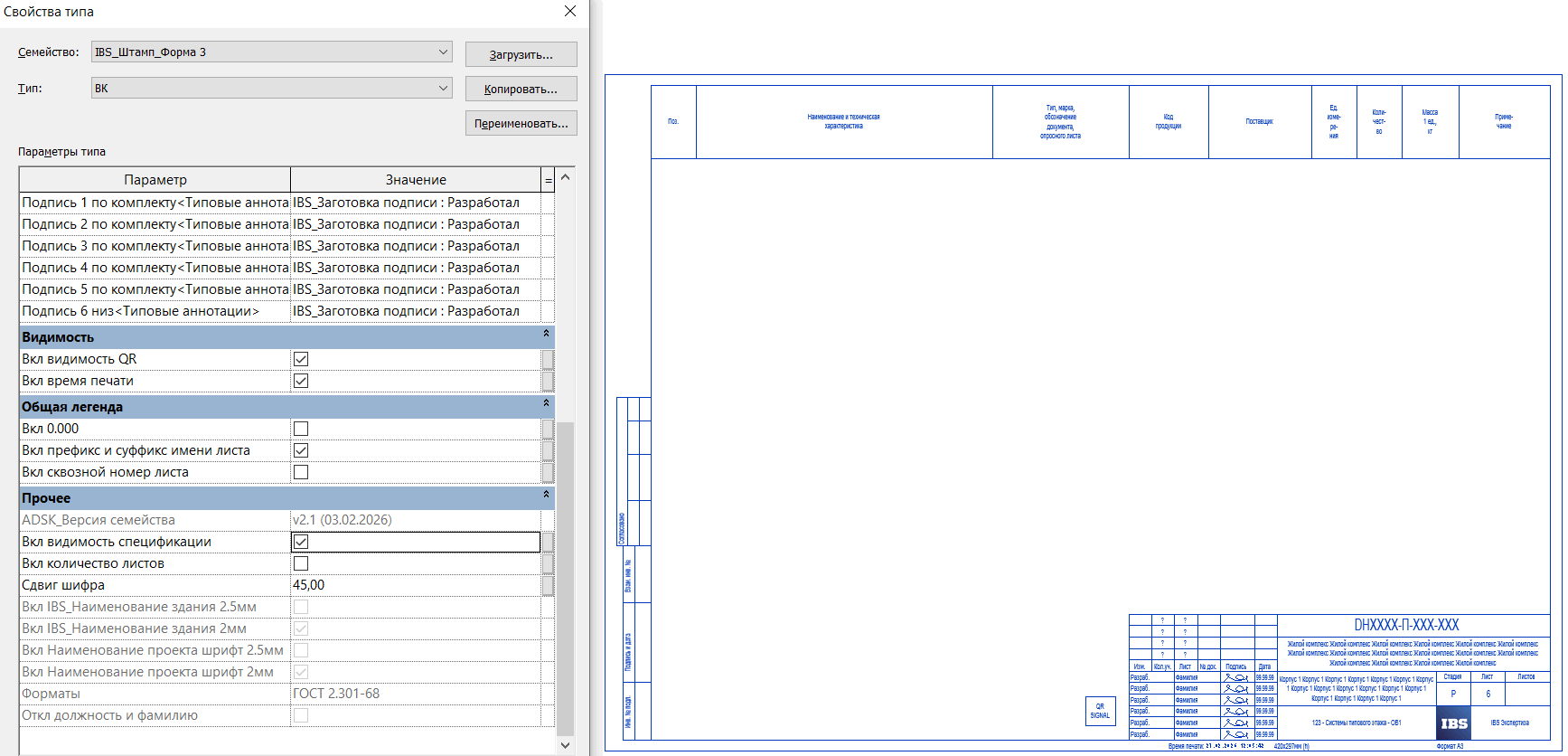

Параметры семейства штампа можно просмотреть, выделив его экземпляр на листе. В свойствах настраиваются различные элементы, включая видимость отдельных компонентов, наличие подписей, штампа согласований и другие параметры.
Основные особенности семейства штампа:
Формат листа настраивается в свойствах экземпляра семейства штампа, где доступны стандартные размеры: А0 – А4.
Для нестандартных форматов можно использовать коэффициент кратности "х", который масштабирует лист в соответствии с Таблицей 2 ГОСТ 2.301-68.
Размер выбранного формата отображается в параметрах экземпляра, а также в правом нижнем углу листа.
Также предусмотрена возможность смены ориентации листа на книжную.

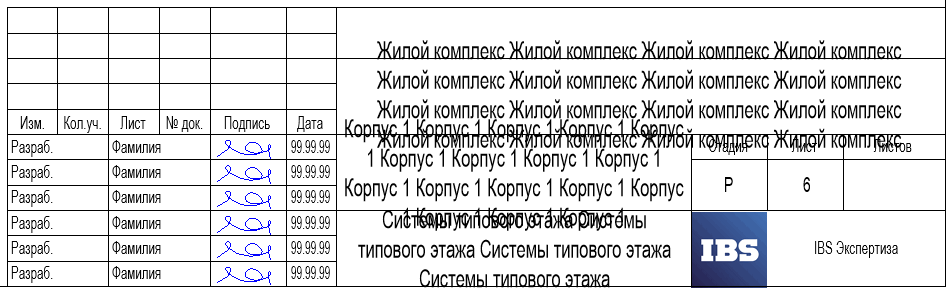

При наличии длинных названий (Наименование проекта, Наименование здания, Имя листа) в штампе есть возможность уменьшить размер текста. Для этого в свойствах типа нужно выставить флажки напротив параметров "Уменьшить текст Имя проекта", "Уменьшить текст Название здания", а размер текста имени листа изменяется аналогично через "Уменьшить текст Имя листа" в свойствах экземпляра. Текст уменьшится с 3.5 мм до 2.5 мм.

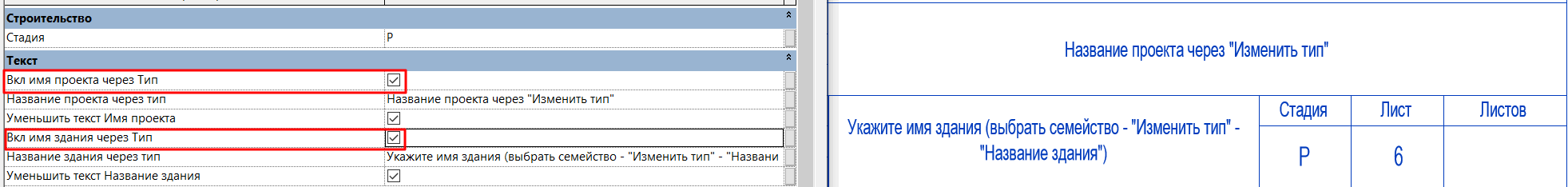

Можно задать разные наименования проектов и зданий в зависимости от параметра "IBS_Раздел проекта". Для этого в типоразмере семейства штампа нужно установить флажки напротив параметров "Вкл имя проекта через Тип" и "Вкл имя здания через Тип".
После этого ввод названий "с листа" станет недоступен, но их можно будет задать в свойствах типа через параметры "Название проекта через тип" и "Название здания через тип".
Теперь у каждого комплекта чертежей в зависимости от типоразмера семейства штампа и значения параметра "IBS_Раздел проекта" может быть свои уникальные название проекта и имя здания.

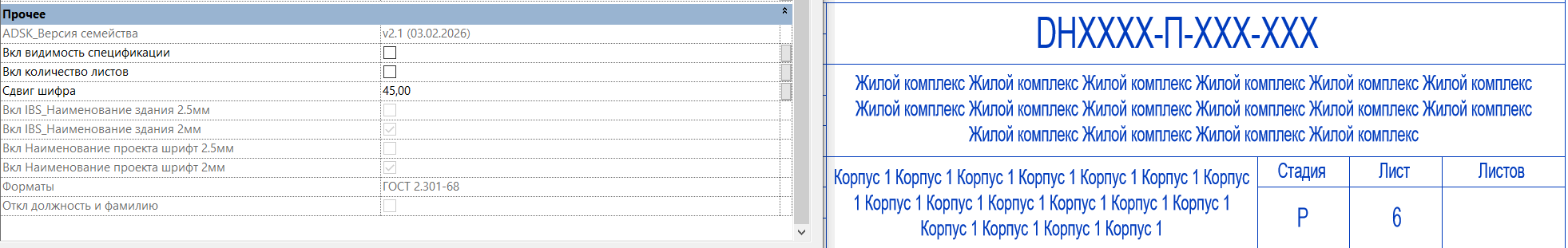

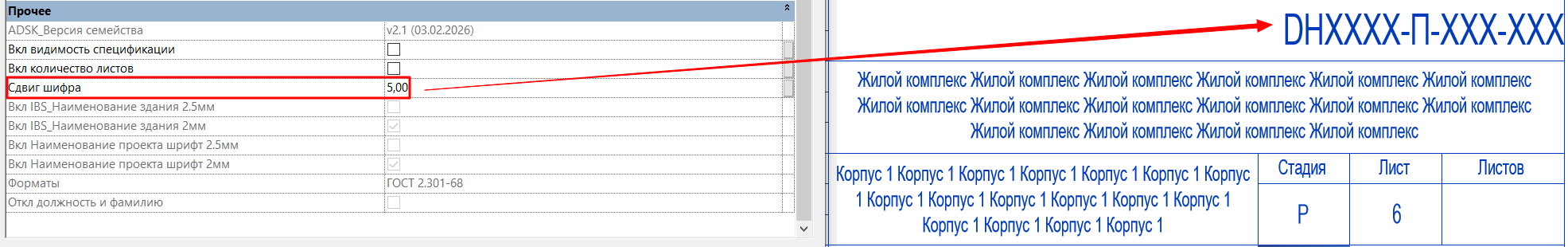

В случае, если номер проекта или "IBS_Раздел проекта" имеет длинное значение, то в свойствах типа можно воспользоваться параметром "Сдвиг шифра", который переносит шифр в сторону.
В параметрах типа штампа можно включить несколько дополнительных настроек:
1. Абсолютная отметка нуля ("IBS_АбсОтметкаНуля") – вводится вручную, если установлен соответствующий флажок.
2. Количество листов ("IBS_Количество листов") – по умолчанию имеет одно значение внутри модели, но может стать пользовательским при активации соответствующего параметра.
3. Номер листа ("IBS_Номер листа") – должен быть уникальным, но его можно сделать настраиваемым, установив нужный флажок в параметрах типа листа.
При активации этих настроек значения параметров можно редактировать вручную.

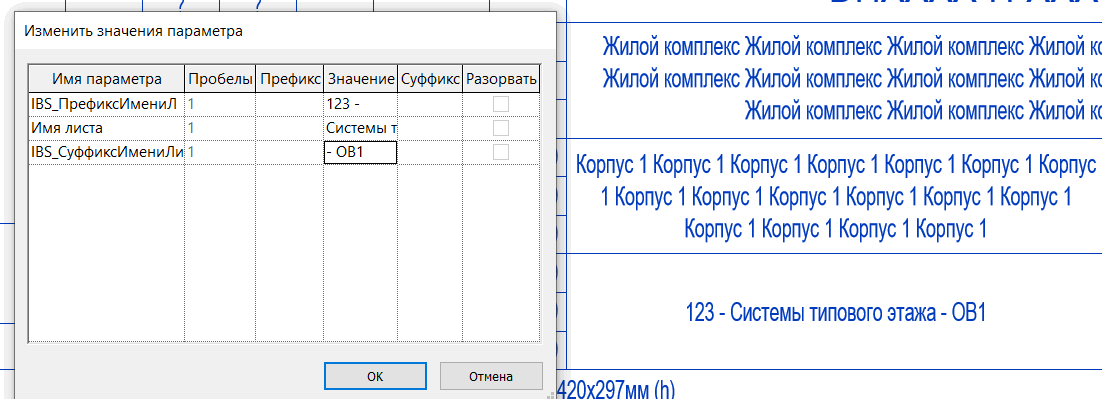

4. Префикс и суффикс к имени листа ("IBS_ПрефиксИмениЛиста" и "IBS_СуффиксИмениЛиста") – при нажатии на имя листа открывается окно для заполнения данных.
5. Включение сквозной нумерации ("IBS_Сквозная нумерация") – включение нумерации, не зависящей от номера листа.
6. Шапка спецификации (параметр видимости) – возможность отображения шапки спецификации, которая вне зависимости от формата привязана к верхнему левому углу листа.
Работа с фамилиями и подписями
В данном семействе штампа подписи могут заполняться двумя способами:
1. По комплекту – подписи настраиваются в свойствах типа штампа для конкретного раздела проекта.
2. По листу – используется, если на отдельных листах комплекта требуются отличающиеся фамилии.
Подписи реализованы с помощью отдельного семейства, включающего должность, фамилию и подпись.
Для каждого проектировщика созданы индивидуальные семейства подписей с предустановленной должностью "Разработал". Реестр семейств находится по ссылке:
Y:\000_BIM-стандарты\040_Семейства\Общие\IBS\Аннотационные обозначения\Подписи\Подписи RFA\2025 - обновление (Arial Narrow)
Проектировщики загружают свои подписи в проект самостоятельно.
Если требуется изменить должность, необходимо:
1. Открыть семейство подписи в режиме редактирования.
2. Создать новый типоразмер.
3. Вписать нужную должность в соответствующий параметр.
Выставление фамилий и подписей по комплекту

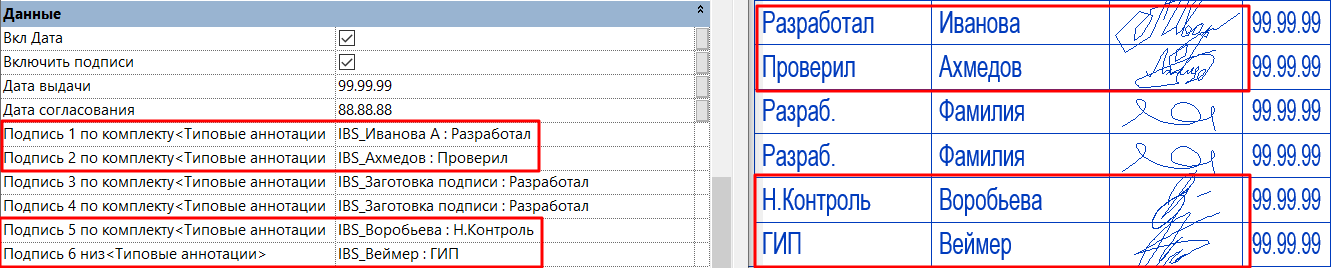

Для выставления подписей на весь комплект необходимо зайти в свойства типа семейства штампа и заменить в нужной строке стандартную заготовку подписи на свою фамилию:

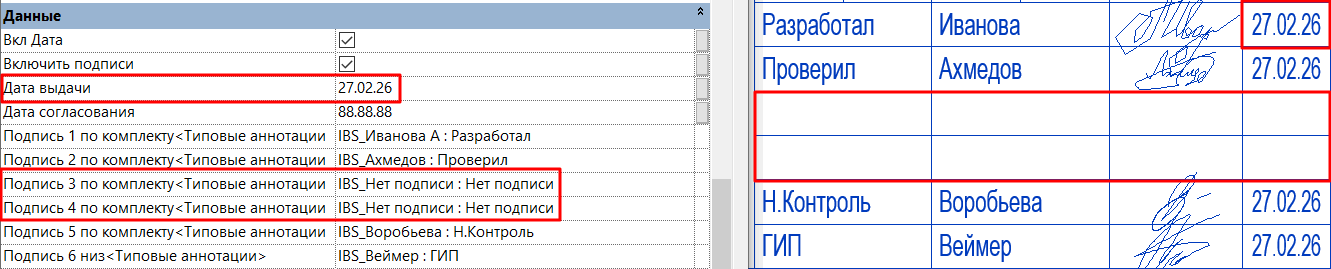

Для того, чтобы сделать ненужные строки пустыми необходимо выставить специальное семейство "Нет подписи", для выставлении даты выдачи – заполнить параметр "Дата выдачи".
Существует возможность отключить подписи вместе с датой выдачи:
Выставление фамилий и подписей по листу

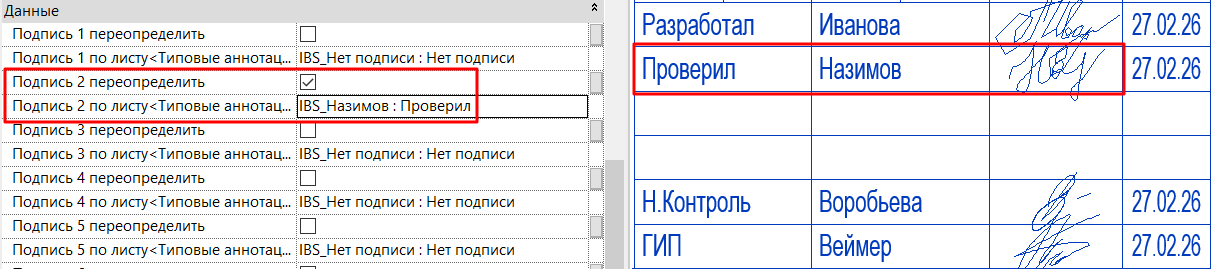

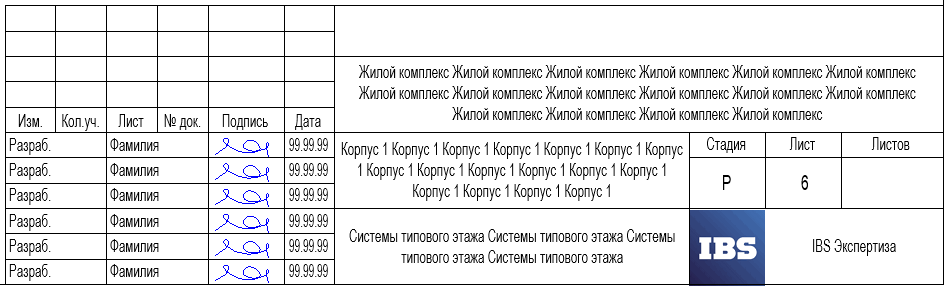

Для выставления подписей по листу необходимо выбрать семейства штампа и в свойствах экземпляра поставить флажок напротив "Подпись Х переопределить" и ниже выставить свою фамилию. Таким образом, на определенном листе заполнение будет отличаться от общего в комплекте.

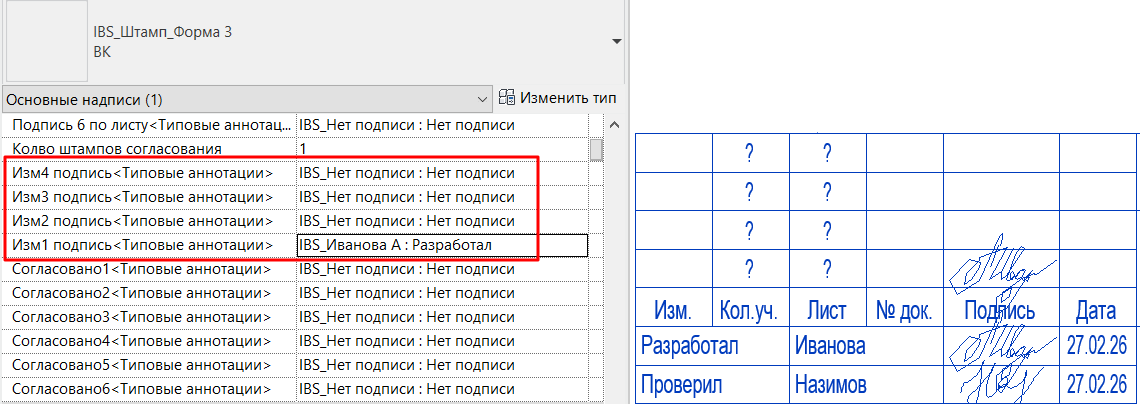

Подписи в изменениях выставляются тем же способом: выбрать семейство штампа, в его свойствах экземпляра в параметрах "ИзмX подпись" выставить нужную фамилию. В строках-изменениях подписи настроены таким образом, чтобы видима была только сама подпись без фамилии.

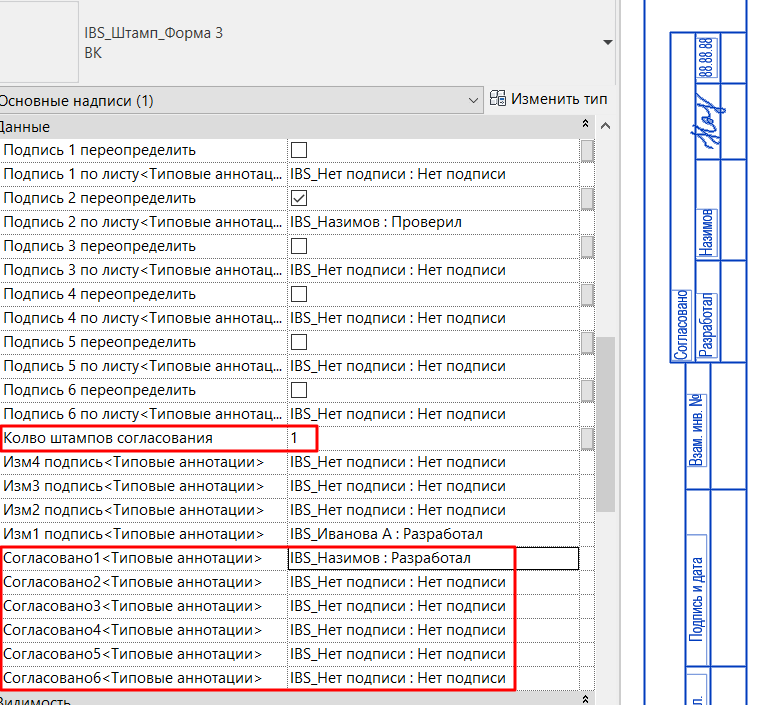

Подписи в штампе согласования выставляются так же через свойства экземпляра штампа. Количество штампов согласования регулируется параметром.
Работа с изменениями
Сейчас существует два варианта заполнения изменений: через встроенный функционал Revit и "с листа". Встроенный функционал (инструмент "Изменения", "Изменения на листах") позволяет оперативно работать со всеми изменениями и настраивать автоматическую работу для заполнения спецификаций. Вариант заполнения "с листа" полностью ручной, работает в обход местами сложного и граничного встроенного функционала.
ВАЖНО: На одном и том же листе можно использовать только один из вариантов
Рекомендуется использовать всегда только первый вариант, так как он более информативен и исключает вероятность человеческого фактора при заполнении параметров вручную. Второй же вариант использовать только в тех случаях, когда невозможно пользоваться встроенным функционалом по выставлению изменений по техническим причинам, а также при наличии ошибок и неточностей в работе скриптов и плагинов.
Встроенный функционал Revit по работе с изменениями (инструмент "Изменения" и "Изменения на листе")
Согласно встроенному функционалу изменения заполняются с помощью одноименного инструмента на вкладке Вид. Эти изменения позднее можно привязать к пометочным облакам для обозначения изменения на листе.
Столбцы в инструменте "Изменения" соответствуют столбцам в штампе в порядке, показанном на рисунке.

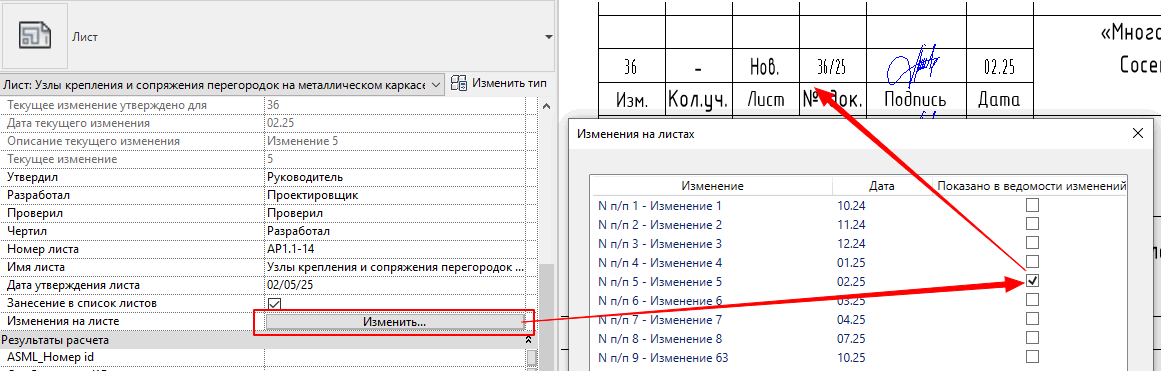

После создания изменения и, при необходимости, его привязки к пометочным облакам для размещения изменения в штампе необходимо воспользоваться инструментом "Изменения на листе" для отметки нужных на листе изменений. В результате в штампе отобразятся избранные строки с предварительно заполненными значениями.

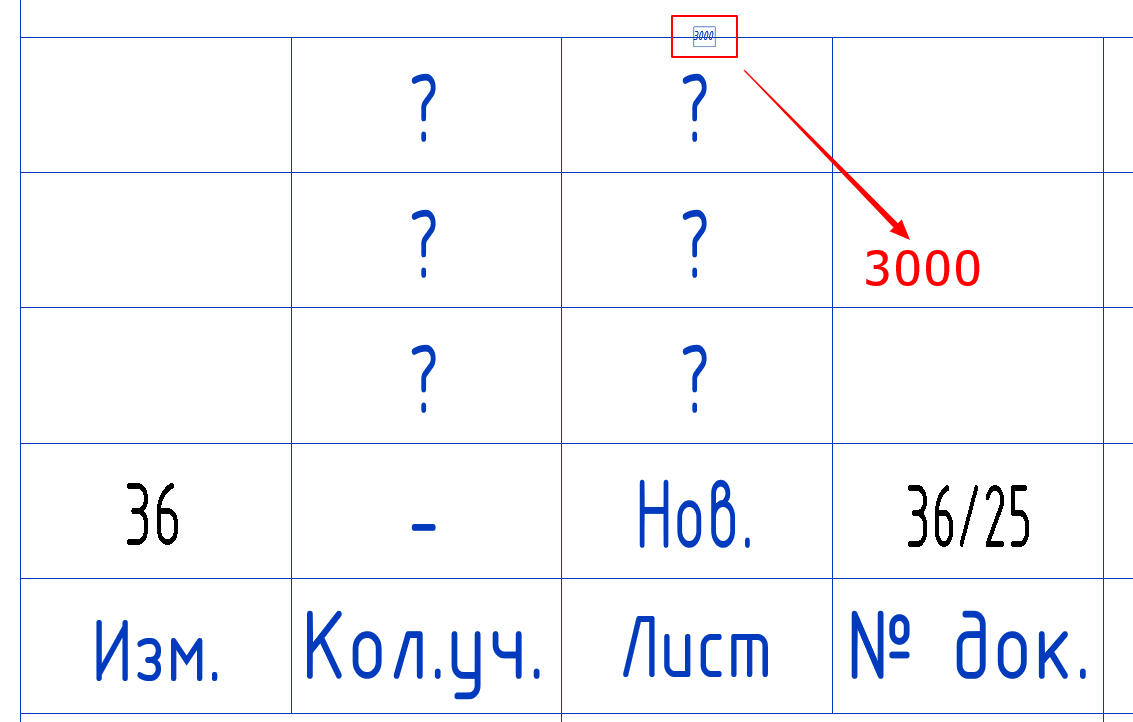

Столбец "Лист" заполняется полуавтоматическим методом. В самом верху над столбцом "Лист" размещена небольшая, невидимая при печати метка с параметром "IBS_ШифрСтатусЛиста" (или "Ш.ШифрСтатусЛиста" в проектах ГК Самолет и в моделях раздела КР, где используется шаблон Weandrevit). Это параметр целого числа, служащий для полуавтоматического заполнения столбца "Лист". Параметр работает следующим образом:
- в параметр вписывается четырехзначное число;
- индекс символа в числе отвечает за каждую строчку по порядку снизу-вверх от единицы до четырех;
- цифра 3 в составе числа означает, что лист новый (Нов.), цифра 2 в составе числа означает, что лист заменен (Зам.), цифра 1 означает, что лист отсутствует или аннулирован (обозначение прочерка: "-").
Пояснение с примером: вводя число, к примеру, 1232 отобразятся следующие заполнения:
- Строка 4: Зам.
- Строка 3: Нов.
- Строка 2: Зам.
- Строка 1: -
При введении 0 или любой другой цифры ячейка окажется пустой. Пример подобного отображения на рисунке ниже.
Столбец "Кол.уч." заполняется вручную прямо с листа. За это отвечает параметр "IBS_Кол.уч." (или "Ш.Кол.уч." в проектах ГК Самолет и в моделях раздела КР, где используется шаблон Weandrevit).
Ручное заполнение параметров изменений "с листа"
Для перехода от первого варианта, который установлен по умолчанию, ко второму необходимо выполнить следующий ряд действий:
- На выбранном листе в свойствах с помощью инструмента "Изменения на листе" выключить отображение всех изменений на данном листе через снятие флажка в столбце "Показано в ведомости изменений".

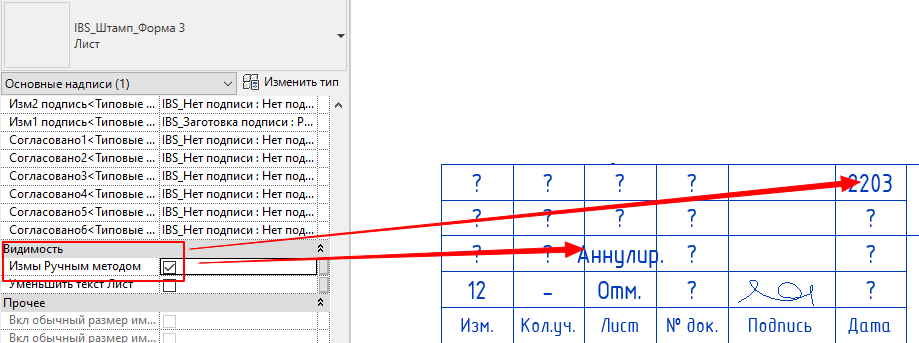

- Выбрать размещенное на листе семейство основной надписи и в его свойствах экземпляра поставить флажок в параметре "Измы ручным методом".
Теперь все параметры изменений можно устанавливать прямо с листа.
ВАЖНО: Если при переходе от встроенного метода к ручному самостоятельно не выключить отображение изменений на листе, то будут отображать оба варианта проставления изменений.

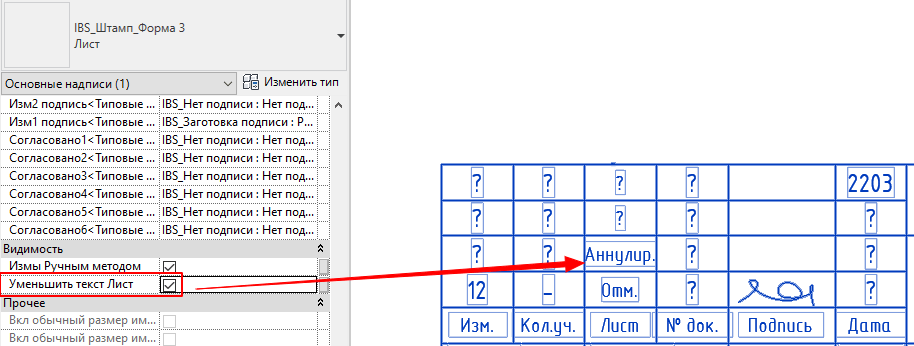

В том случае, если текст в столбце Лист превышает границы ячейки, есть возможность его уменьшить, выставив флажок в параметре "Уменьшить текст Лист".
Автоматизация работы изменений. Скрипты IBS
В этом блоке перечислены все возможные сценарии автоматизации изменений на листе.
| Наименование | Расположение, описание | Порядок работы | Схема работы | Примечание |
|---|---|---|---|---|

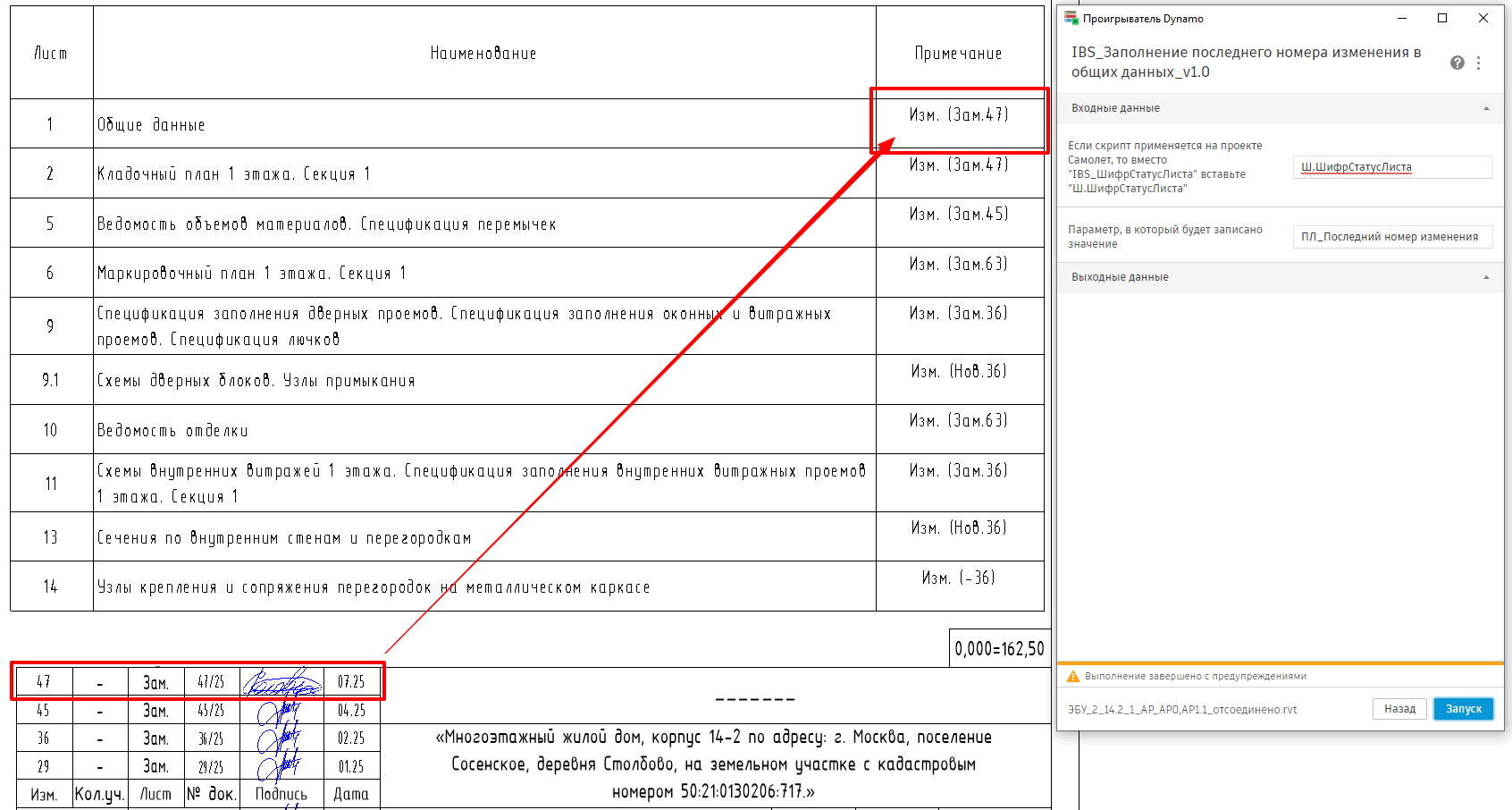

| IBS_Заполнение последнего номера изменения в общих данных_v1.0 | Y:\000_BIM-стандарты\060_Скрипты Dynamo IBS\Общие Распознает последнее вынесенное изменение на листе и переносит значения изменений в задаваемый текстовый параметр для ведомости рабочих чертежей в общих данных. |
|
| Работает ТОЛЬКО с методом управления изменениями через встроенный функционал Revit. Необходимо установить дополнительные пакеты: Clockwork, archilab |
Общие параметры IBS

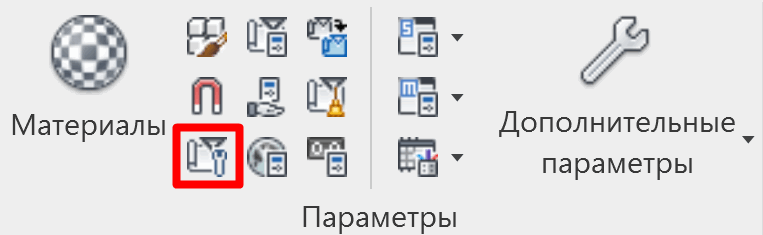

Для корректной работы семейств в проект должны быть загружены соответствующие общие параметры IBS. Проверить их наличие можно на вкладке "Управление – Параметры проекта":

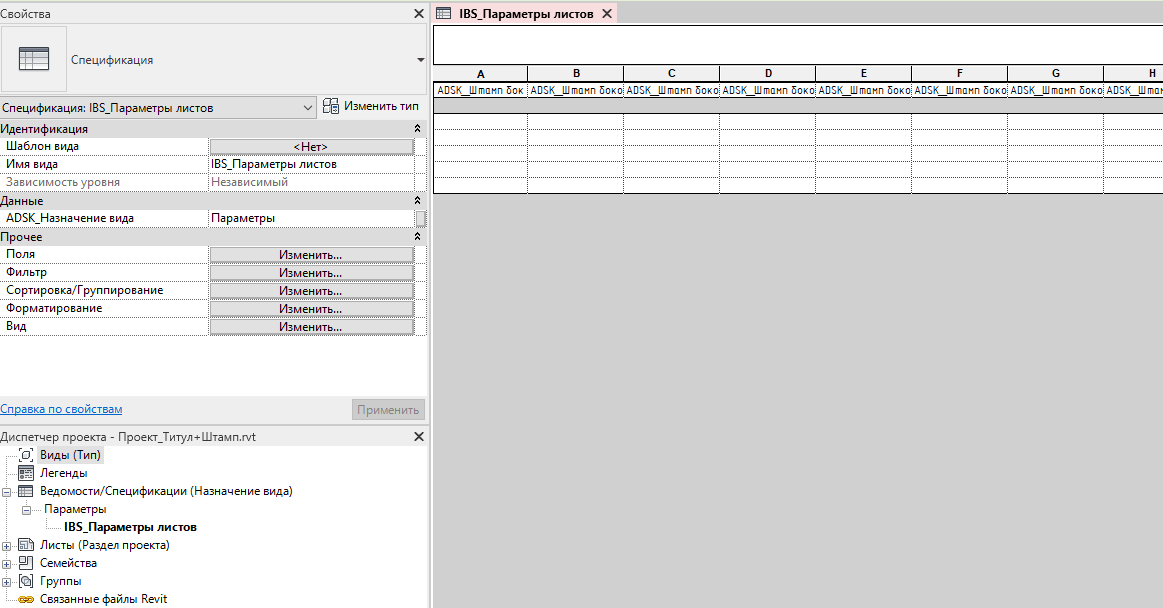

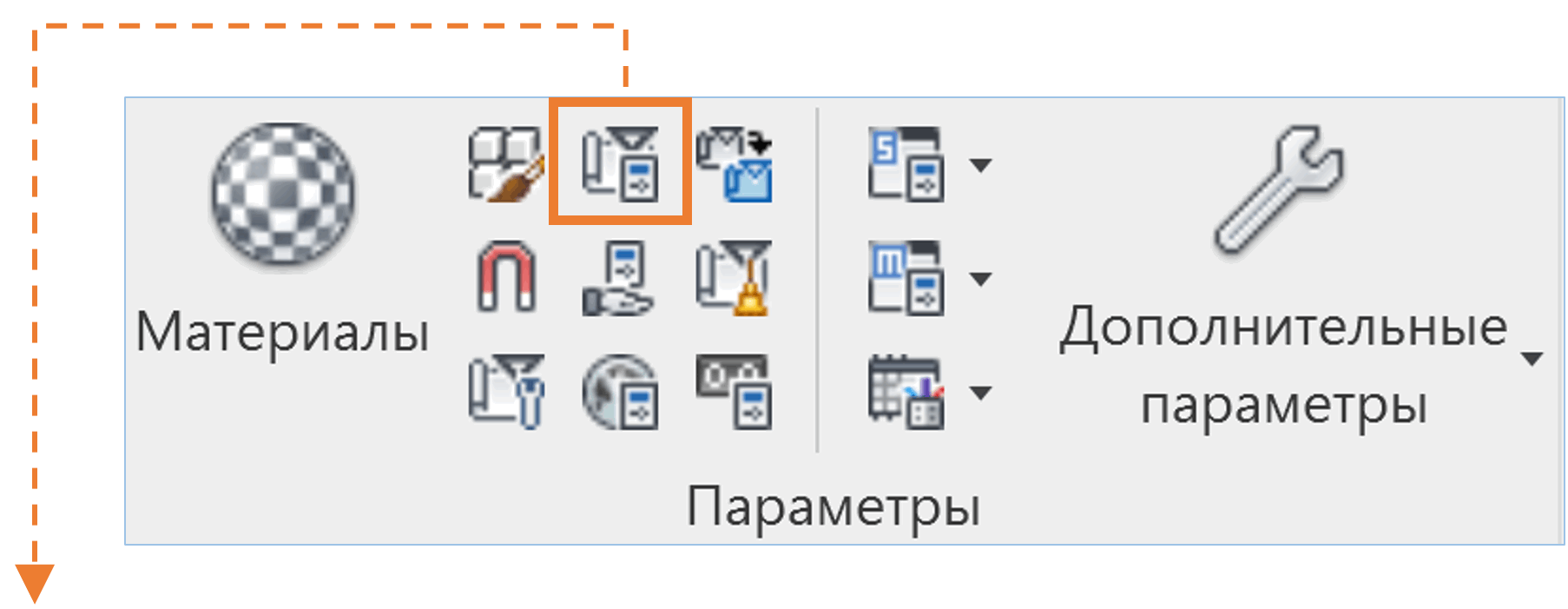

Необходимые для работы штампа параметры также можно скопировать из проекта "Проект_Титул+Штамп.rvt" через копирования спецификации "IBS_Параметры листов" в рабочий проект. Проект находится по пути: Y:\000_BIM-стандарты\040_Семейства\Общие\IBS\Аннотационные обозначения\Штамп IBS\Arial Narrow\Проект с параметрами
Если в проекте отсутствуют данные параметры, следует обратиться к BIM-координатору проекта.
