Установка плагина
Ссылка на скачивание плагина CITRUS:
Описание функционала
Инструмент "Обойти по пересечению"помогает автоматически построить трассировку труб, воздуховодов или лотков в обход пересечения по заданным параметрам.
Интерфейс
В интерфейсе плагина предусмотрено несколько опций, дающих пользователю возможность настроить параметры трассировки под свои нужды.

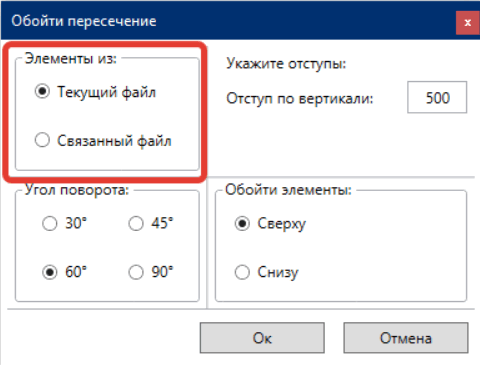

В левой верхней части интерфейса предусмотрены опции выбора элементов, с которыми будет проверяться пересечение и строиться обход элементов проекта.
Текущий файл - проверяется пересечение и строить обход вокруг труб, воздуховодов или лотков из текущего проекта.
Связанный файл - проверяется пересечение и строить обход вокруг труб, воздуховодов или лотков из связанного файла.

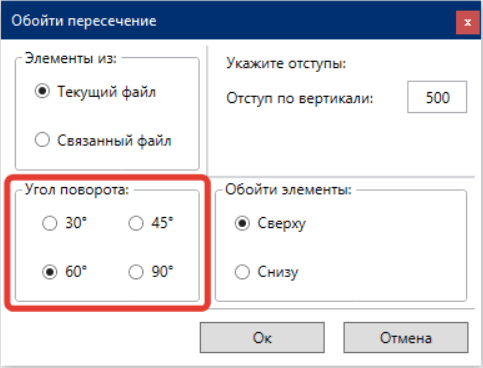

В левой нижней части интерфейса можно задать угол обхода. Предусмотрены углы в 30, 45, 60 и 90 градусов.

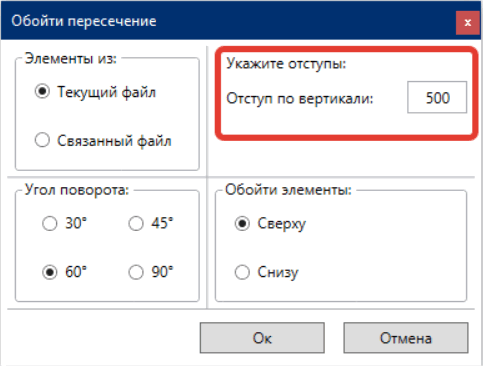

В правой верхней части интерфейса предусмотрено поле для задания зазора между пересекаемыми элементами и элементами обхода в миллиметрах

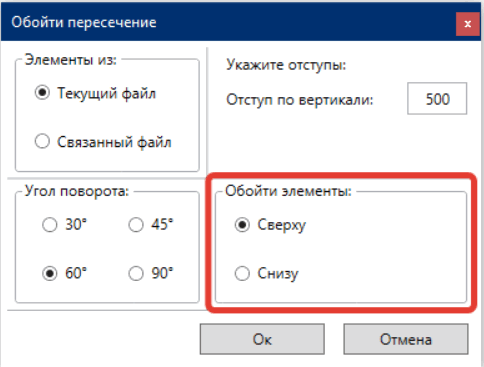

В правой нижней части интерфейса предусмотрен выбор траектории обхода.
Сверху - обход пересечения осуществляется над пересекаемыми коммуникациями
Снизу - обход пересечения осуществляется под пересекаемыми коммуникациями
Пример использования

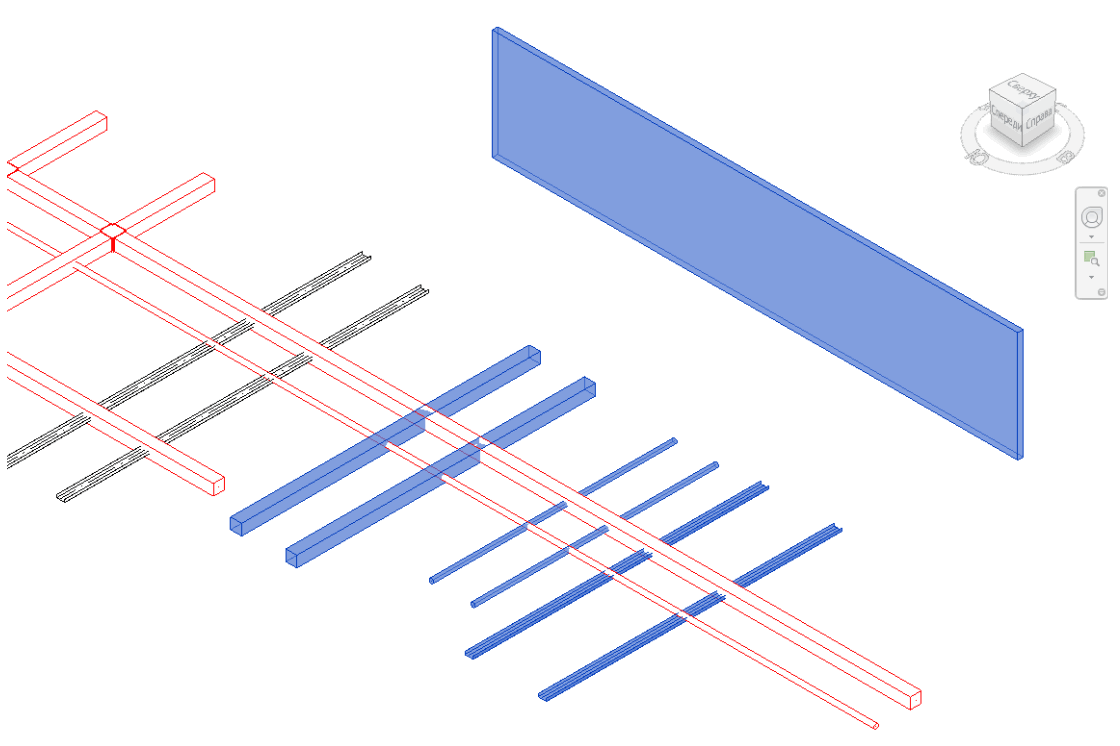

Представим, что у нас есть подгруженный связанный файл с элементами которого пересекаются наши сети.

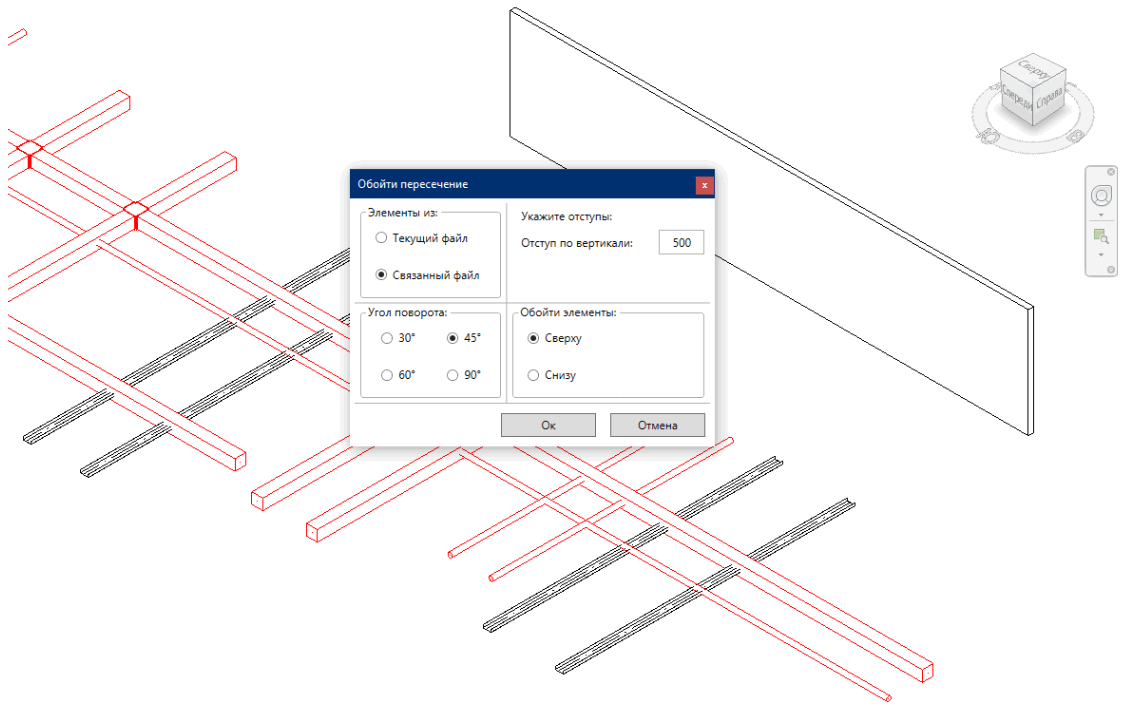

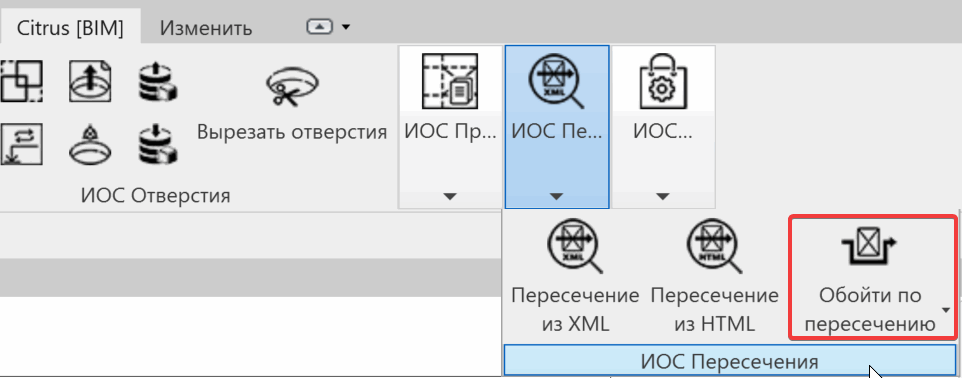

Запустим плагин Обойти по пересечению и зададим, что мы обходим элементы из связанного файла под углом в 45 градусов, зазором в 500 миллиметров сверху.

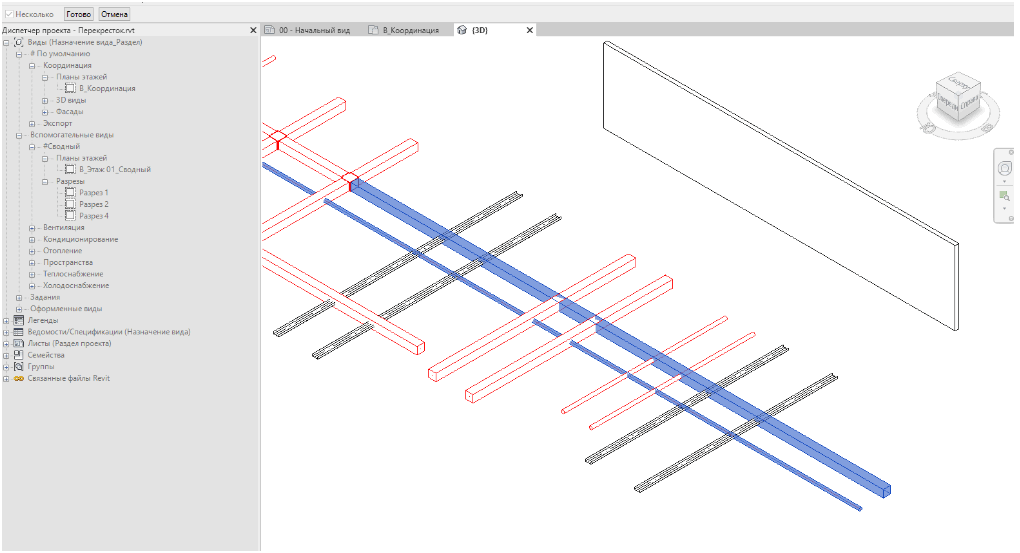

Выбираем элементы из нашего файла, которыми хотим обойти коммуникации из связи и нажмем Готово.

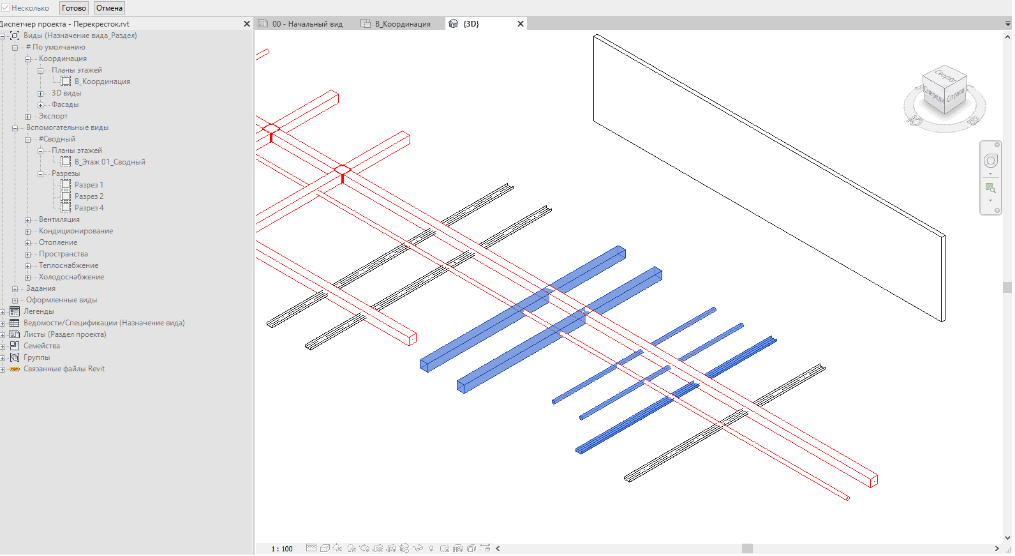

Выбираем элементы из связанного файла или файлов, которые хотим обойти и нажмем Готово.

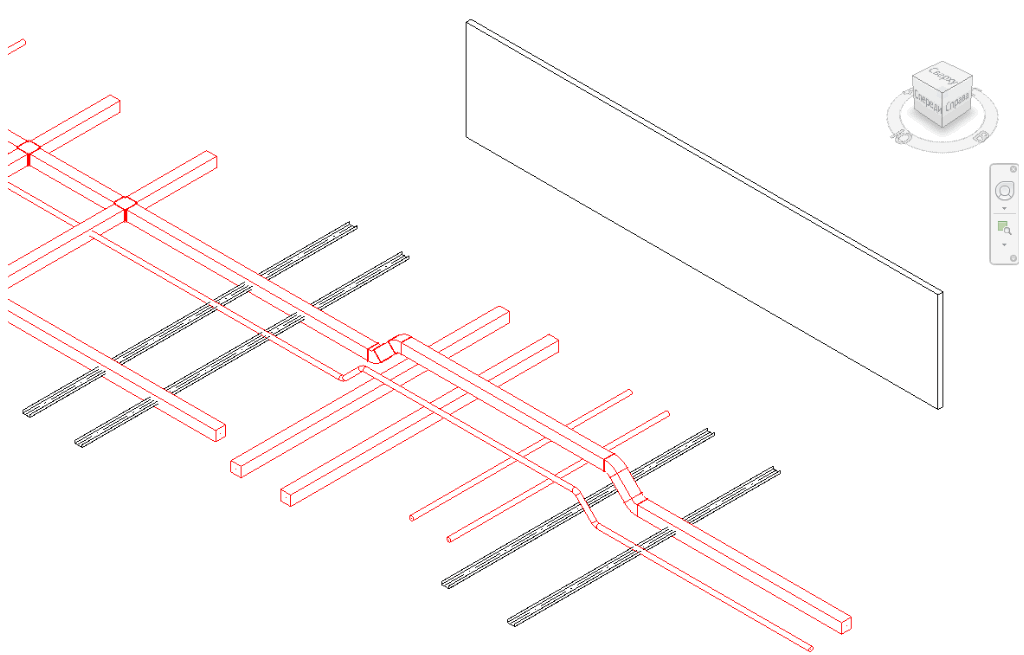

Указываем точки начала и конца обхода.
