Видеоуроки по Ведомости деталей и др. находятся по ссылке: Y:\000_BIM-стандарты\020_Инструкции\Инструкции для пользователей\MP4-инструкции\Видеоуроки_КР_Weandrevit (Зуев)
Ссылка на оригинальную статью: BIM-STARTER | rebarsketch

Общие сведения

Местоположение Ведомости деталей в диспетчере проекта:

Ведомость не обновляется автоматически, после любых изменений требуется выбрать строки таблицы и нажать "Ведомость эскизов" в плагине BIM-Starter:

Настройка пути к библиотеке

При первом запуске плагина отобразится окно выбора библиотеки:

Библиотека расположена в папке: Y:\000_BIM-стандарты\040_Семейства\КР\IBS\#BIM Starter

Данное окно отображается только при первом запуске, при последующих запусках выводиться не будет.
Для того, чтобы сбросить настройки и снова показать это окно - удалите файл:

%appdata%/bim-starter/config.ini

Конструктор форм

Для добавления нового типа детали используется плагин:


Чтобы плагин сработал, нужно открыть ведомость и выбрать все строчки и после запустить плагин.

Порядок добавления нового типа детали в библиотеку:

  1. Выбираем семейство наиболее похожей формы, сохраняем его под новым именем в папку библиотеки (наименование брать согласно принципам стандарта по гнутой арматуре, добавляя в конце (IBS),например: 13 (IBS))
  2. Изменяем или добавляем необходимые сегменты:
  3. Добавляем необходимые размеры, назначаем на них параметры:

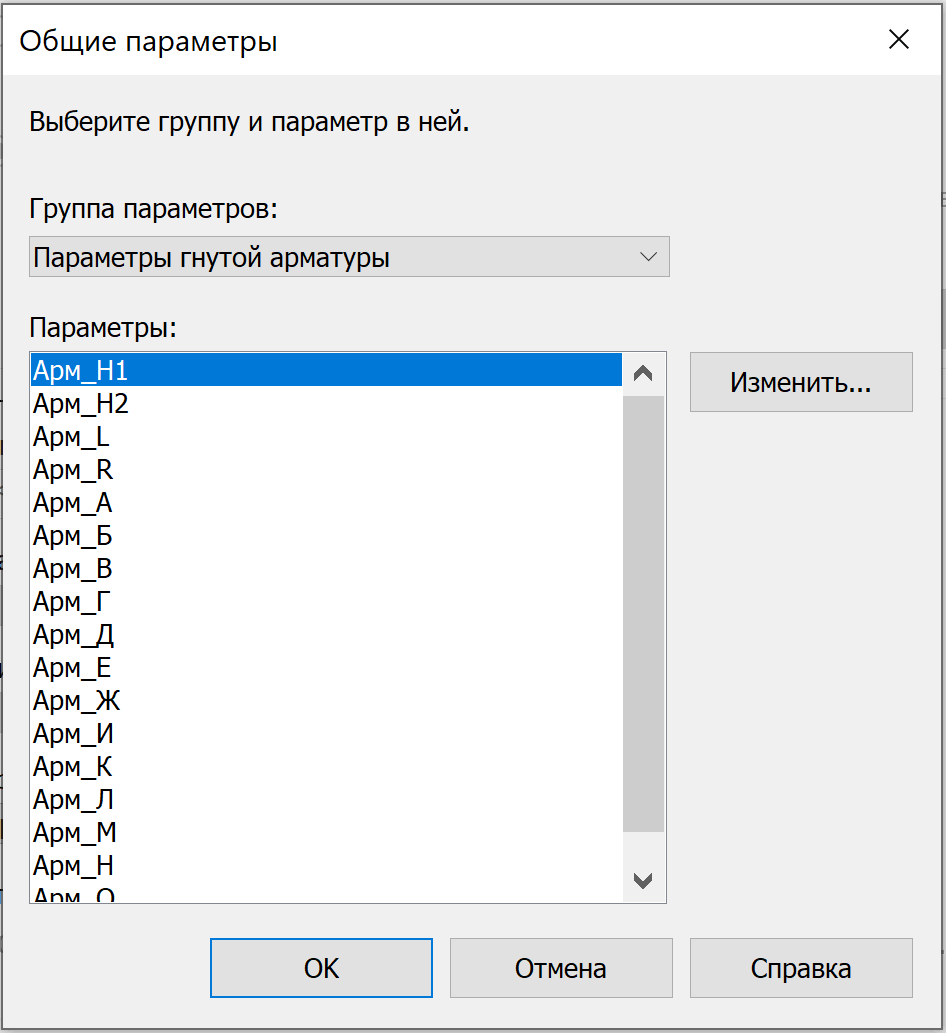

    Если параметров не хватает, их можно добавить из ФОПа (Y:\000_BIM-стандарты\030_Шаблоны\Шаблоны IBS\ФОП\Weandrevit 2020.txt):

  4. Размещаем форму на любом виде, расставляем необходимые для отображения в ведомости размеры (значения не должны отображаться), настраиваем толщину линии арматуры, делаем скриншот и сохраняем картинку (размер изображения примерно 1000x600 пикселей)

    Размеры детали могут быть не в масштабе, главное - это уместить ее в прямоугольник с соотношением сторон 2:1

  5. Открываем конструктор форм, нажимаем Новая форма, выбираем сохраненное изображение детали, вводим наименование (как название семейства).

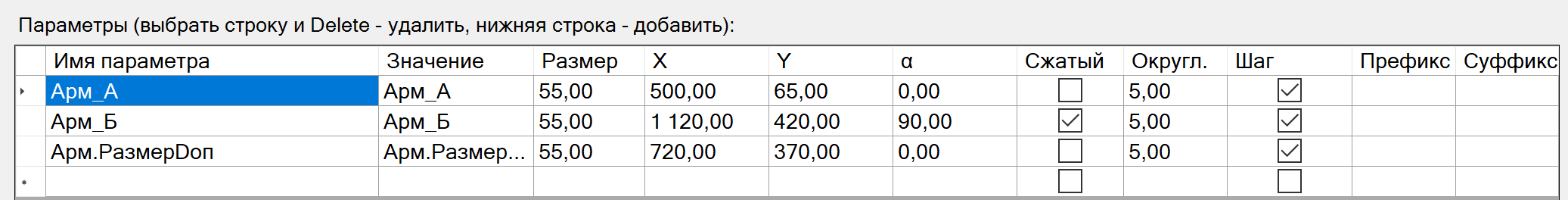

  6. Добавляем параметры размеров и настраиваем их расположение на изображении детали (нужно написать имя в столбец "Имя парамтера" в существующую строчку, следующий параметр создается автоматически):


    Имя параметра - наименование параметров, который назначали на сегменты эскиза детали.
    Значение - текст, который будет отображаться на эскизе в библиотеке (лучше написать название параметра для наглядности в миниатюре в библиотеке).
    Размер - высота шрифта параметра на эскизе.
    X - смещение параметра на эскизе по горизонтали.
    Y - смещение параметра на эскизе по вертикали.
    α - угол поворота параметра.
    Сжатый - параметр для дополнительного сжатия размера.
    Округл. - округление размера (не менять, тк на него настроены спецификации).
    Шаг - вкл/выкл округление.
    Префикс - текст перед размером.
    Суффикс - текст после размера.

    Начало координат в левом верхнем углу

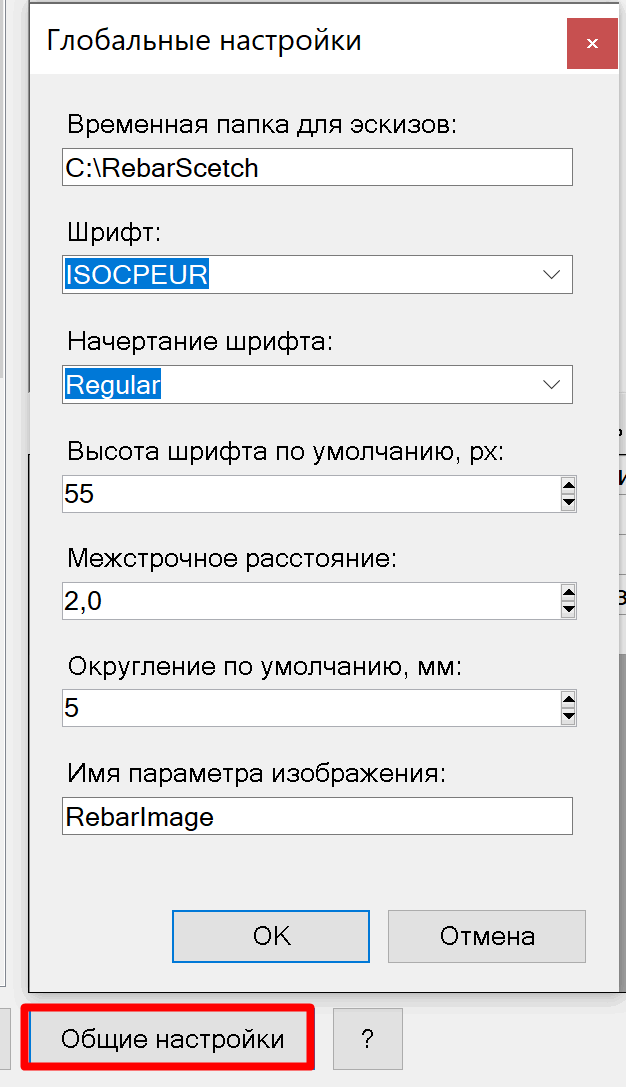

    В окне редактора библиотеки эскизов есть общие настройки, в которых можно дополнительно настроить шрифт и межстрочное расстояние:

  7. В столбец Семейства записываем название семейства детали
  8. Нажимаем Сохранить
