Последовательность действий
- Проверить обязательные параметры семейств заполняющиеся руками.
- Заполнить параметр "Принадлежность помещению" (см. пункт 4.2.)
- Запустить скрипт - "IBS_ЭОМ_С_1_Заполнение групп"
- Запустить скрипт - "IBS_ЭОМ_С_2_Работа с щитками"
Обязательные параметры для заполнения
| Общие параметры для спецификации | Заполняется | |
|---|---|---|
| ADSK_Наименование* | Тип | Руками |
| ADSK_Марка* | Тип | Руками |
| ADSK_Код изделия* | Тип | Руками |
| ADSK_Завод изготовитель* | Тип | Руками |
| ADSK_Масса* | Тип | Руками |
| ADSK_Позиция | Экземпляр | Скрипт |
| ADSK_Примечание | Экземпляр | Скрипт |
| ADSK_Единица измерения** | Тип | Скрипт |
| ADSK_Количество** | Экземпляр | Скрипт |
| IBS_Группирование | Экземпляр | Скрипт |
*Заполняется при создании семейства
**Необходимо проверить наличие и заполненность параметров. При необходимости заполнить.
Группирование позиций
Заполняется скриптом - "IBS_ЭОМ_С_1_Заполнение групп"
| Название групп для спецификации | Категории из Revit |
|---|---|
| 01. Электрощитовая продукция | Электрооборудование |
| 02. Электроосветительные приборы, источники света, сигнальные знаки | Выключатели Датчики Осветительные приборы |
03. Электроустановочные и электромонтажные изделия | Оборудование Электрические приборы |
| 04. Кабельные изделия и провода | Телефонные устройства |
05. Кабеленесущие системы | Кабельные лотки |
06. Трубы и короба | Короба |
07. Материалы | Семейства телефонных устройств из шаблона |
08. Электрооборудование квартир | Электрооборудование (Принадлежность к помещению - "Квартиры") |
09. Электрооборудование ОДС | Электрооборудование (Принадлежность к помещению - "ОДС") |
| 10. Прочее | Обобщенные модели |
Заполнение групп "08. Электрооборудование квартир" и "09. Электрооборудование ОДС"
Выполняется при запуске скрипта - "IBS_ЭОМ_С_1_Заполнение групп"
Основываясь на значении параметра "Принадлежность к помещению"
Для значения "Квартиры" - "08. Электрооборудование квартир"
Для значения "ОДС" - "09. Электрооборудование ОДС"
Скрипты Dynamo
IBS_ЭОМ_С_1_Заполнение групп

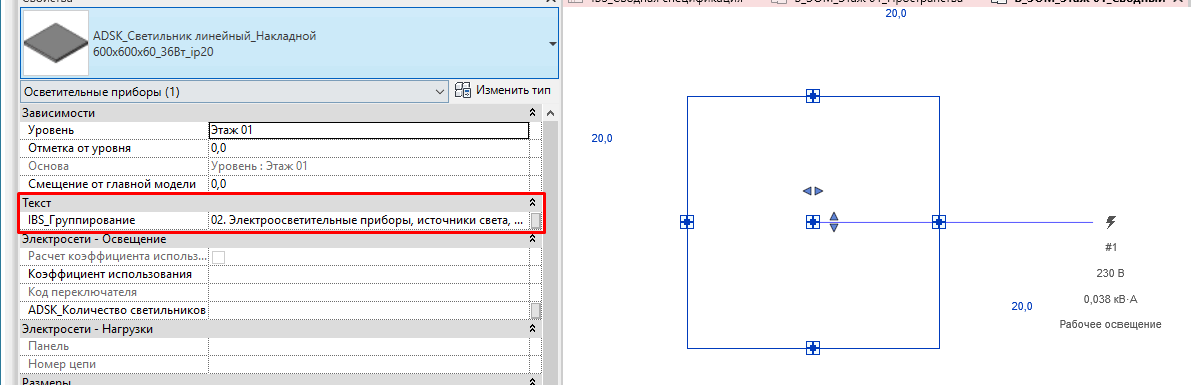

Скрипт заполняет общий параметр "IBS_Группирование".
"Y:\000_BIM-стандарты\060_Скрипты Dynamo IBS\ЭС\IBS_ЭОМ_С_1_Заполнение групп.dyn"
IBS_ЭОМ_С_Работа с щитками
"Y:\000_BIM-стандарты\060_Скрипты Dynamo IBS\ЭС\IBS_ЭОМ_С_2_Работа с щитками.dyn
Создание и заполнение "04. Кабельные изделия и провода"
Скрипт анализирует созданные ЩИТки в проекте, группирует данные по количеству жил, сечению проводника. Далее рассчитывает длину проводников и создает составное значение. Затем в проекте размещаются вспомогательные объекты с пустыми параметрами ADSK в которые вносятся полученные данные.
