Назначение

В рамках ОИП, предложена идея о внедрении концептуального моделирования инженерных систем на ранней стадии проектирования. Цель такого проектирования - это моделирование зон прокладки инженерных коммуникаций (ВК, ОВ, ЭОМ, СС) на начальном этапе, где каждый раздел проектирует в рамках указанных зон.

240712 ИБС Концептуально…

Описание семейства "IBS_Зона прокладки"

Для решения поставленной цели, было разработано семейство IBS_Зона прокладки. Семейство находится по пути: Y:\000_BIM-стандарты\040_Семейства\Общие\IBS\Зоны прокладки

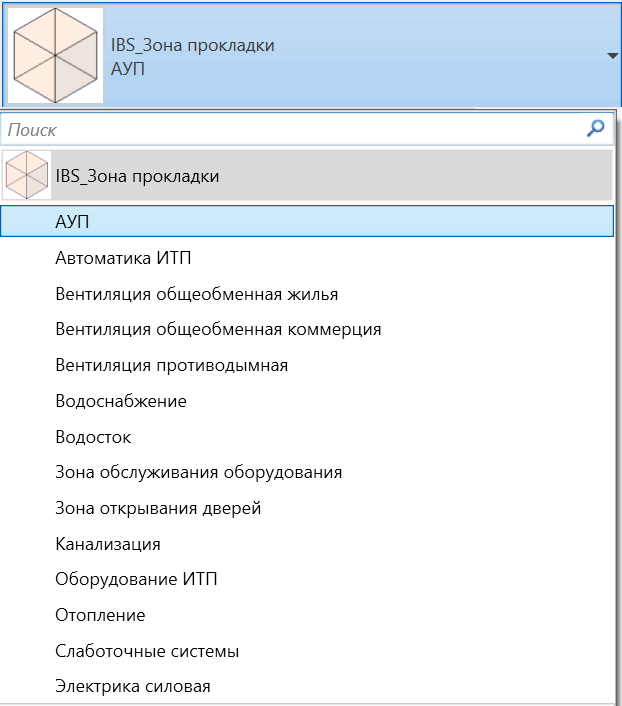

• Семейство состоит из 14 типоразмеров (для каждого раздела):

1. Вентиляция общеобменная жилья;
2. Вентиляция общеобменная коммерция;
3. Вентиляция противодымная;
4. Водоснабжение;
5. Канализация;
6. Отопление;
7. Слаботочные системы;
8. Электрика силовая;
9. Зона открывания дверей;
10. Зона обслуживания оборудования;
11. Автоматика ИТП;
12. Оборудование ИТП;
13. Водосток;
14. АУП

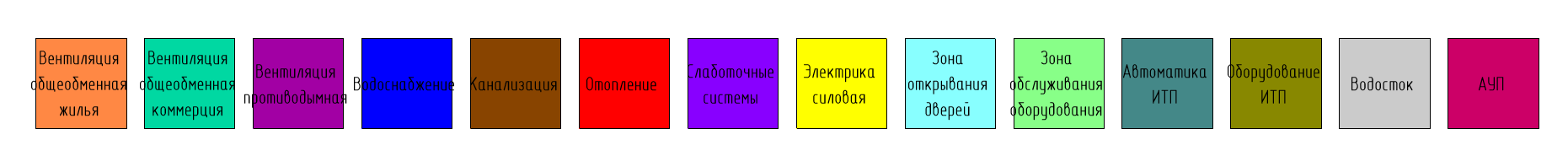

• Каждому разделу соответствует свой цвет (материал):

1. Вентиляция общеобменная жилья - оранжевый;
2. Вентиляция общеобменная коммерция - бирюзово-зелёный;
3. Вентиляция противодымная - фиолетово-пурпурный;
4. Водоснабжение - синий;
5. Канализация - коричневый;
6. Отопление - красный;
7. Слаботочные системы - фиолетовый;
8. Электрика силовая - желтый;
9. Зона открывания дверей - голубой;
10. Зона обслуживания оборудования - светло-зеленый;
11. Автоматика ИТП - бирюзовый;
12. Оборудование ИТП - болотный;
13. Водосток - серый;
14. АУП - маджента

• Данное семейство можно разместить на любом виде (План, фасад, 3D-вид).

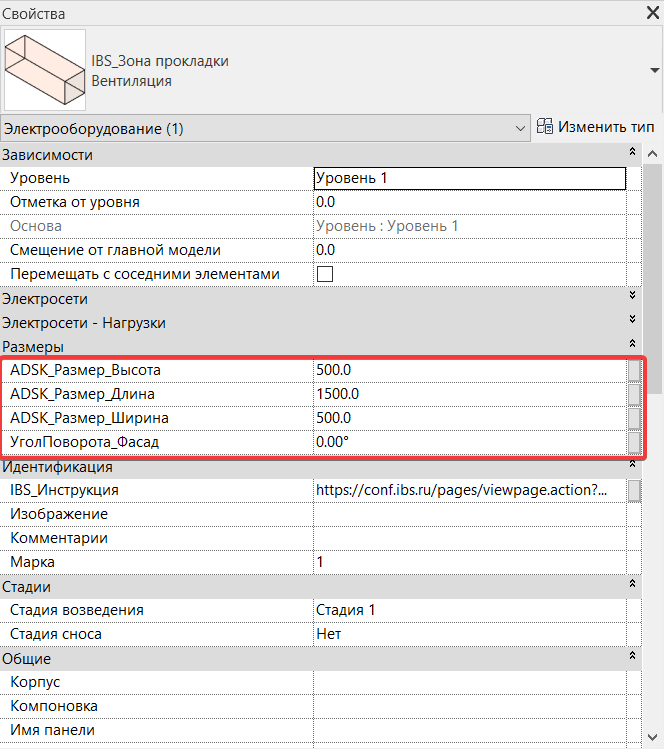

• Семейство имеет 4 размера экземпляра, отвечающие за геометрию:

1. ADSK_Размер_Высота - Высота
2. ADSK_Размер_Длина - Длина
3. ADSK_Размер_Ширина - Ширина
4. УголПоворота_Фасад - Угол поворота зоны на фасаде

• Изменить геометрию зоны можно с помощью ручек формы либо, если необходимо задать точные размеры, с помощью ввода параметров экземпляра высоты, длины, ширины.

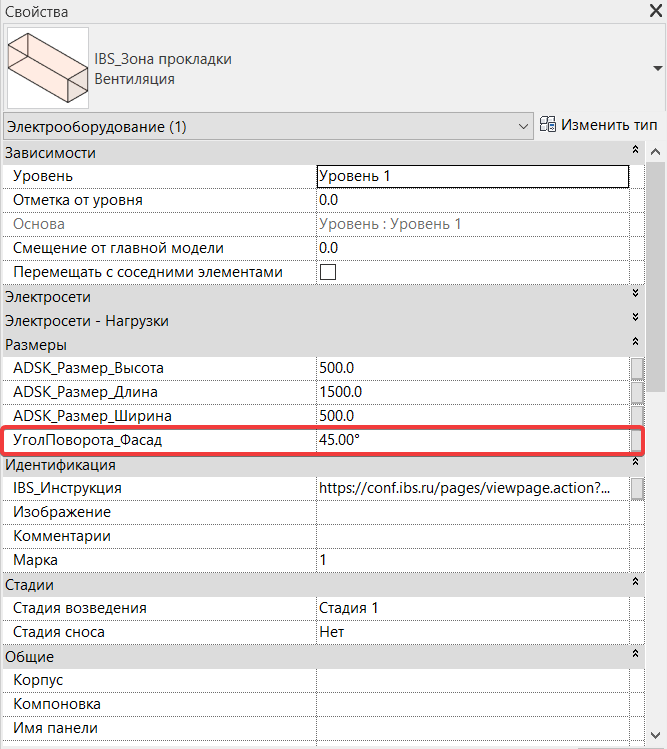

• Для построения зоны под углом, необходимо изменить параметр экземпляра "УголПоворота_Фасад"

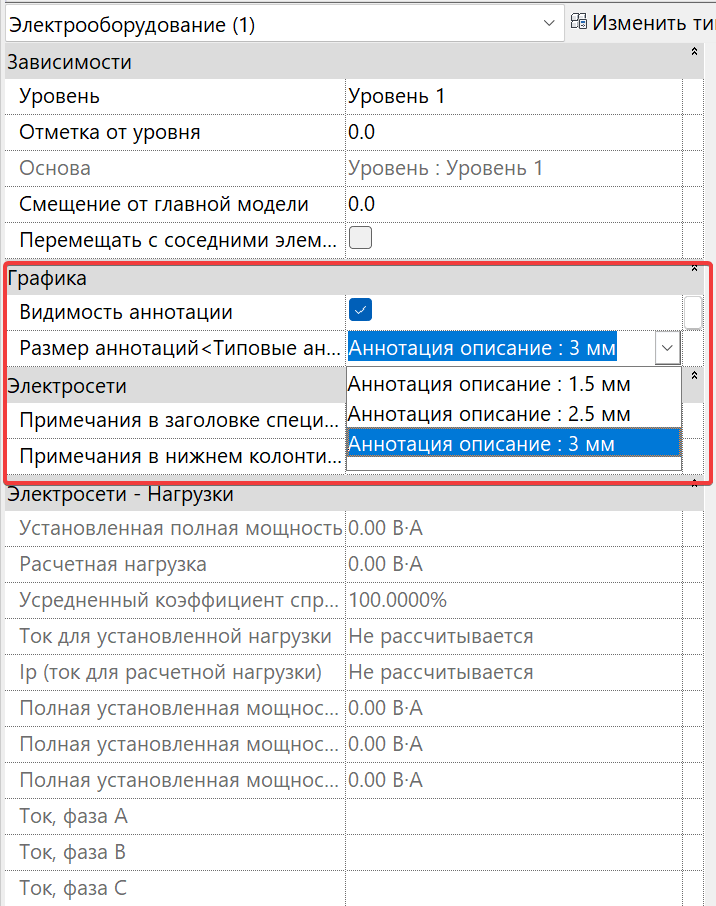

• Также есть возможность выбрать размера аннотаций и вариант их видимости.
