Особенности семейств ограждений

Одной из отличительных черт семейств категории "Ограждение" является то, что эти семейства могут быть как системными, так и загружаемыми.

Системные семейства - это семейства категорий Стена, Перекрытие, Лестница, Крыша и пр., которые могут существовать только внутри проекта (их нельзя выгрузить как отдельный файл). Их конфигурации и возможности четко определены программой.

Загружаемые семейства - это семейства, создаваемые в отдельных файлах с расширением .rfa, которые загружаются в проект. Так как они создаются с нуля, их можно сделать очень разнообразными по своему наполнению и очень гибкими по своим возможностям (всё зависит только от мастерства разработчика семейства и конечных ограничений программы Revit). После создания загружаемым семействам назначается категория: Дверь, Окно, Оборудование, Сантехнические приборы и т.д.

Системные семейства ограждений

Ограждения можно создать, используя возможности системного семейства, с помощью кнопки Ограждение. Причем моделирование возможно как через отрисовку эскиза траектории, так и через автоматическое построение по лестнице/пандусу.

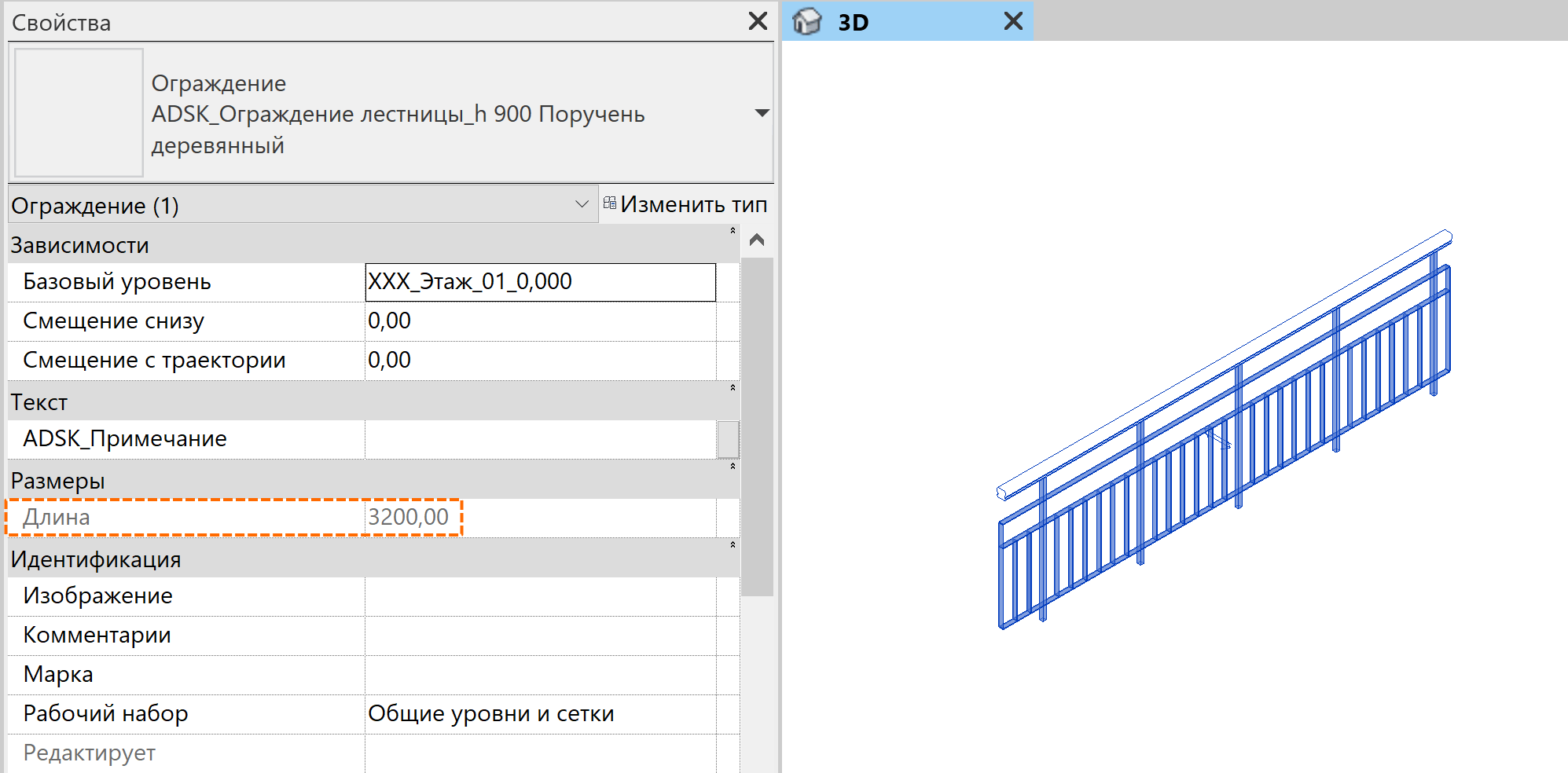

При этом у системного семейства ограждения есть встроенный параметр Длина, соответствующий длине эскиза ограждения:

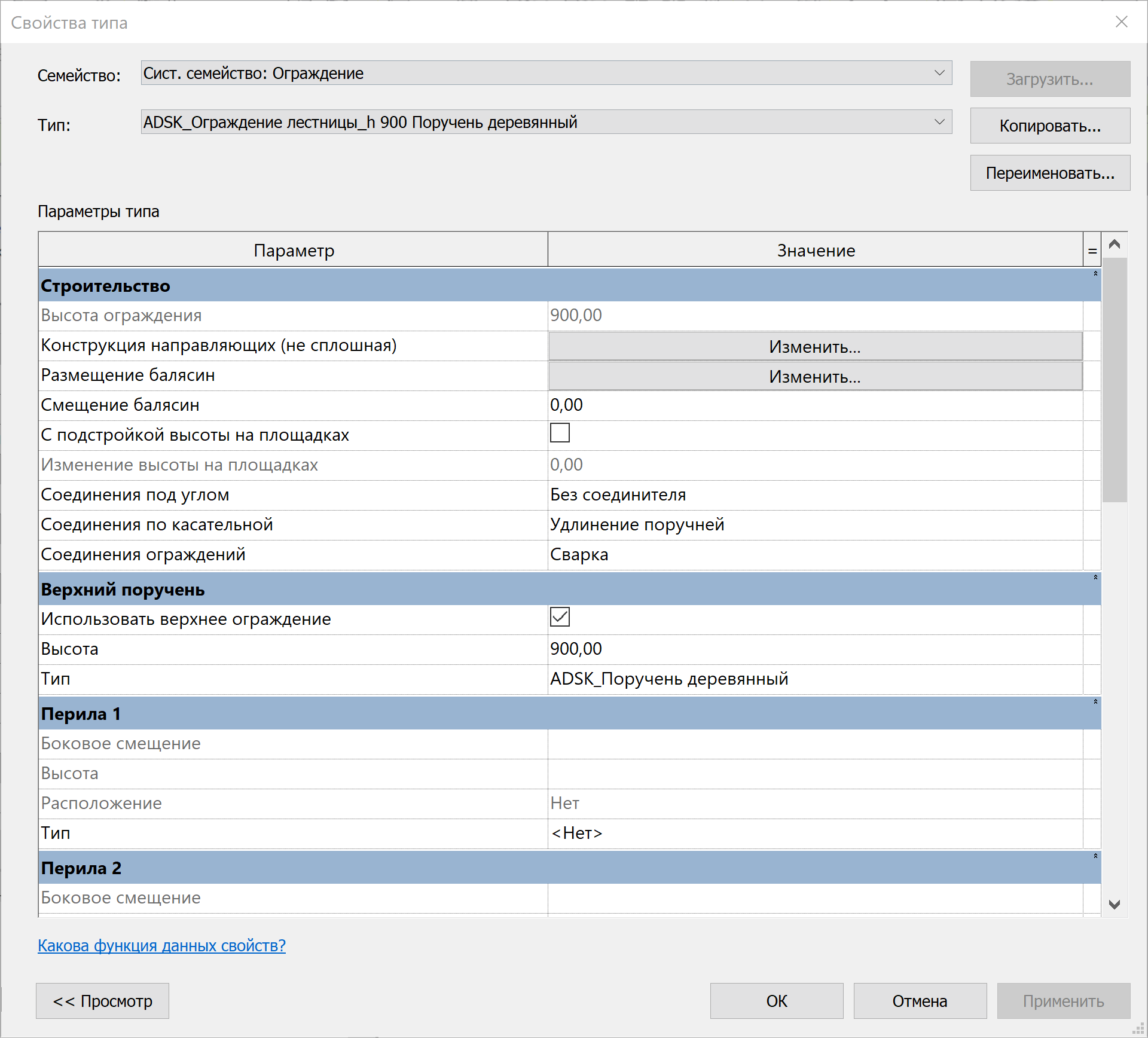

Зайдя в настройки типа можно увидеть характерные именно для этой категории настройки: задание конструкции направляющих, высоты поручней, типов балясин и т.д.

Хотя настройки категории системных ограждений предлагают обширный функционал возможностей, они также и имеют свои ограничения. Особенно это касается ограждений лестничных маршей и площадок. В этом случае можно прибегнуть к созданию загружаемого семейства ограждений.

Загружаемые семейства ограждений

Загружаемые семейства ограждений позволяют обойти ограничения, существующие для системных семейств ограждений. Например, создание некой более сложной формы:

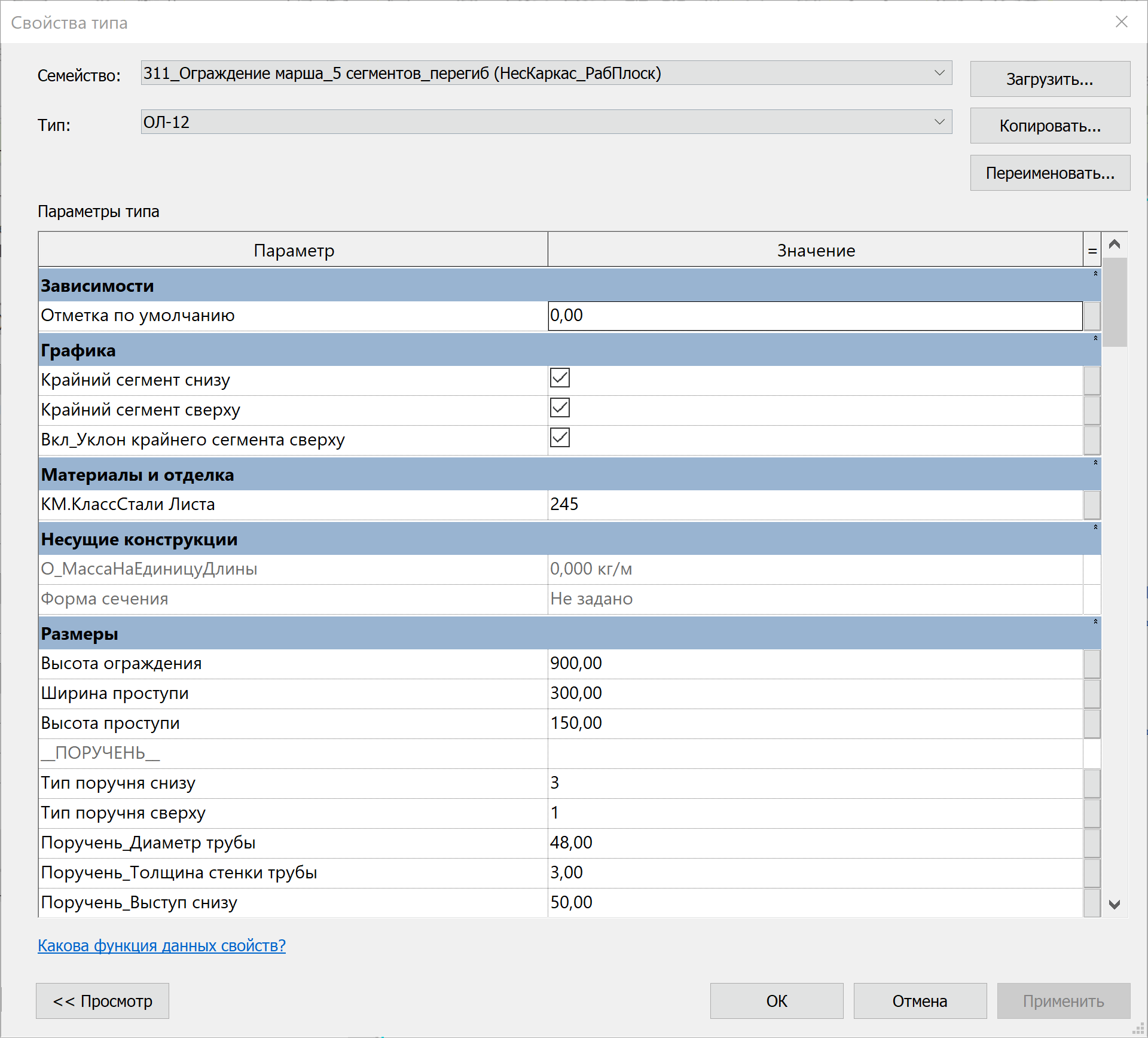

При этом в настройках типа такого семейства нет опций, характерных для системных семейств ограждений. Здесь будут представлены только те возможности редактирования семейства, которые были продуманы и запараметризованы создателем семейства:

Также загружаемые семейства любой категории, при их правильной разработке, позволяют учитывать в спецификациях отдельные элементы конструкций ограждений. Это широко используется при разработке раздела КМ, где есть необходимость подсчета каждого элемента металлоконструкции.

Взаимодействие с КР

Так как в некоторых случаях ограждения, размещаемые в моделях АР, впоследствии передаются в качестве задания и размещаются в моделях КМ, имеет смысл оптимизировать данный процесс, используя единое семейство для моделей АР и КМ. В таком случае семейства должны отвечать требованиям к семействам ограждений КМ и быть загружаемыми.

Размещённые в моделях АР семейства таких ограждений помещаются в рабочий набор "АР_Дублирующие элементы КР" для исключения коллизий между разделами.

Спецификации ограждений

Семейства категории "Ограждение" (как системные, так и загружаемые) попадают только в спецификации по категории "Ограждение" и не попадают в спецификации по разным категориям. В свою очередь семейства, выполненные другими категориями (например, Каркас несущий), не попадают в спецификации по категории "Ограждения", но попадают в спецификации по разным категориям.

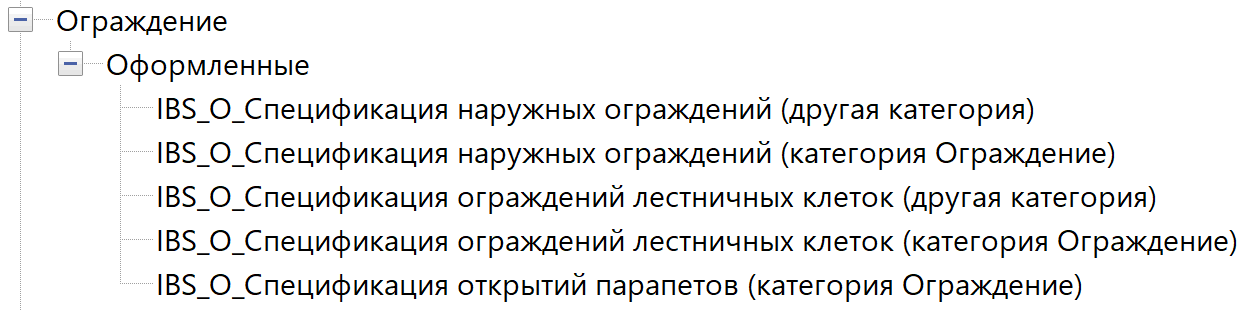

В шаблоне АР разработаны спецификации для обеих ситуаций:

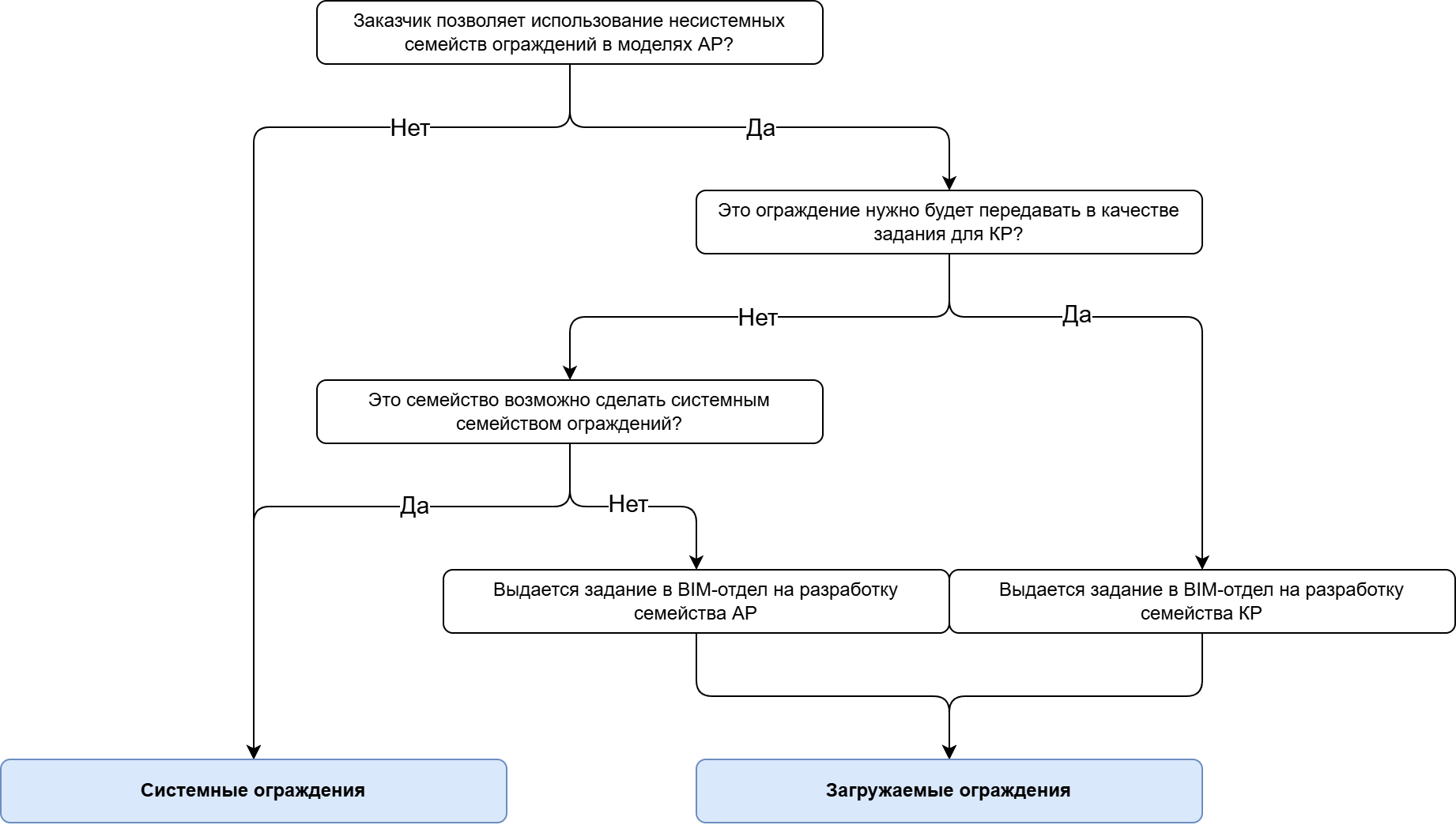

Схема для выбора типа семейства
