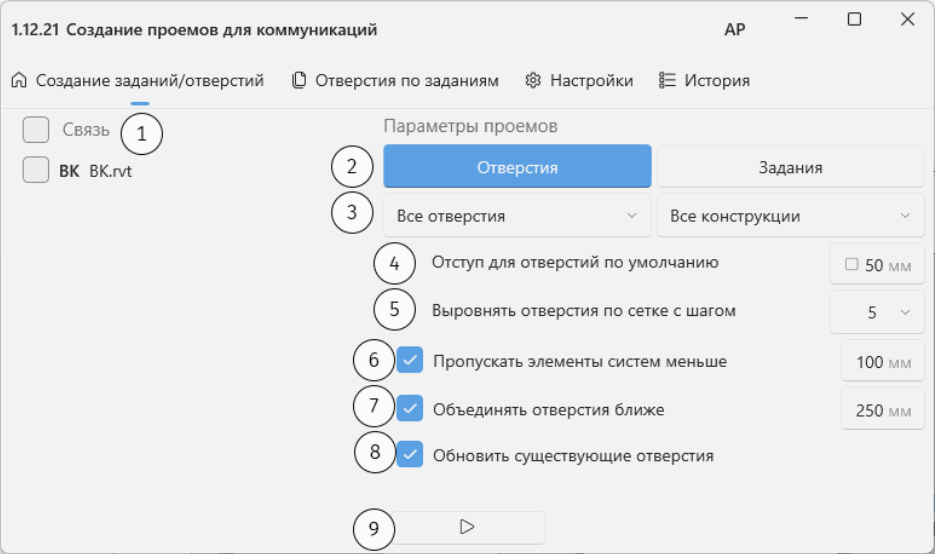

5. Панель для настройки отверстий

Выбор связанной модели, с которой плагин будет искать пересечения.

Задание режима работы - отверстия вырезают проёмы в стенах/перекрытиях, задания создаются в моделях коммуникаций

Позволяет указать, только ли для элементов с гильзами/без гильз нужно создавать отверстия. Зависит от параметра IBS_HoleShell у элементов систем.

Также имеется возможность создавать отверстия только в определенных видах конструкций - в стенах или в перекрытиях

Величина отступа для элементов систем переопределяется параметром "IBS_HoleOffset". У объектов без параметра величина отступа будет равна значению из этого поля

Размеры отверстий и их расстояние до осей будут изменены до значения, кратного указанному

Ограничивает размер элементов систем, для которых будут создаваться отверстия. Ширина и высота (оба размера) или диаметр должны быть больше заданного значения. Если не отмечено - обрабатываться будут элементы любого размера

Отверстия, расположенные ближе указанного значения друг к другу, будут объединены в одно по границам отверстий. Если не отмечено - отверстия не будут объединяться

Уже существующие отверстия будут перемещаться в нужную точку или изменять размеры, сохраняя при этом расставленные размеры/аннотации. Если не отмечено - для всех элементов будут создаваться новые отверстия. Старые в этом случае будут удалены (если на их месте размещаются новые отверстия)
