Требования к информационной модели

Требования к информационной модели и конечным результатам моделирования приведены в стандартахЗаказчика, среди которых:

• EIR;
• Приложение к EIR

Найти EIR и приложения к нему именно той версии, что согласована для конкретного проекта, можно в Signal DOCS:

👉 Название проекта 03_BIM\02_EIR*

Revit Model Checker

При работе с моделями необходимо контролировать:

1. Наличие DWG, импортированных связей
2. Наличие растровых изображений
3. Изменение осей
4. Изменение количества уровней
5. Отзеркаленные двери, окна, радиаторы

Для контроля этих показателей используется Revit Model Checker. Настроенные проверки предоставляются заказчиком.

Алгоритм выгрузки отчета

1. Чтобы связать ранее скачанный XML-файл набора проверок с моделью перейдите на панель “Проверка модели”, расположенную на вкладке ленты “BIM-совместимость”, и нажмите “Настроить”.

2. В открывшемся диалоговом окне нажмите кнопку с многоточием, выберите ранее скачанный XML-файл набора проверок и нажмите “ОК”

3. После открытия XML-файла набора проверок в текущем диалоговом окне будет отображаться предварительный просмотр информации о наборе проверок, его структура с конкретными заголовками, разделами и отдельными проверками. Проверьте, чтобы все проверки были включены: если проверка включена, она будет отмечена значком “Флажок” в левой части диалогового окна настройки.

4. После соответствующей настройки набора контрольных точек нажмите “Сохранить”, чтобы сохранить настройки, или “Сохранить и закрыть”, чтобы сохранить настройки и закрыть диалоговое окно. Это свяжет XML-файл набора проверок и модель Revit.

5. На панели “Проверка модели”, расположенную на вкладке ленты “BIM-совместимость”, нажмите “Запуск”.

6. В открывшемся диалоговом окне вы увидите открытую модель в списке проверяемых моделей. Для того, чтобы были проверены все связанные файлы, нажмите “Проверить все связи”. После нажатия этой кнопки значок справа от проверяемой модели изменится с на .

Если вы случайно открыли модель другого проекта, то удалите текущую модель из списка проверяемых моделей и добавьте нужную модель с помощью кнопок “Удалить все модели” и “Добавить модели” соответственно.

7. Нажмите “Запуск проверки”. Autodesk Model Checker for Revit начнет обрабатывать и анализировать все выбранные проверки, а индикатор выполнения будет отображать обновления в режиме реального времени о том, какой файл проекта в данный момент анализируется (если выбрано несколько) и какова текущая проверка.

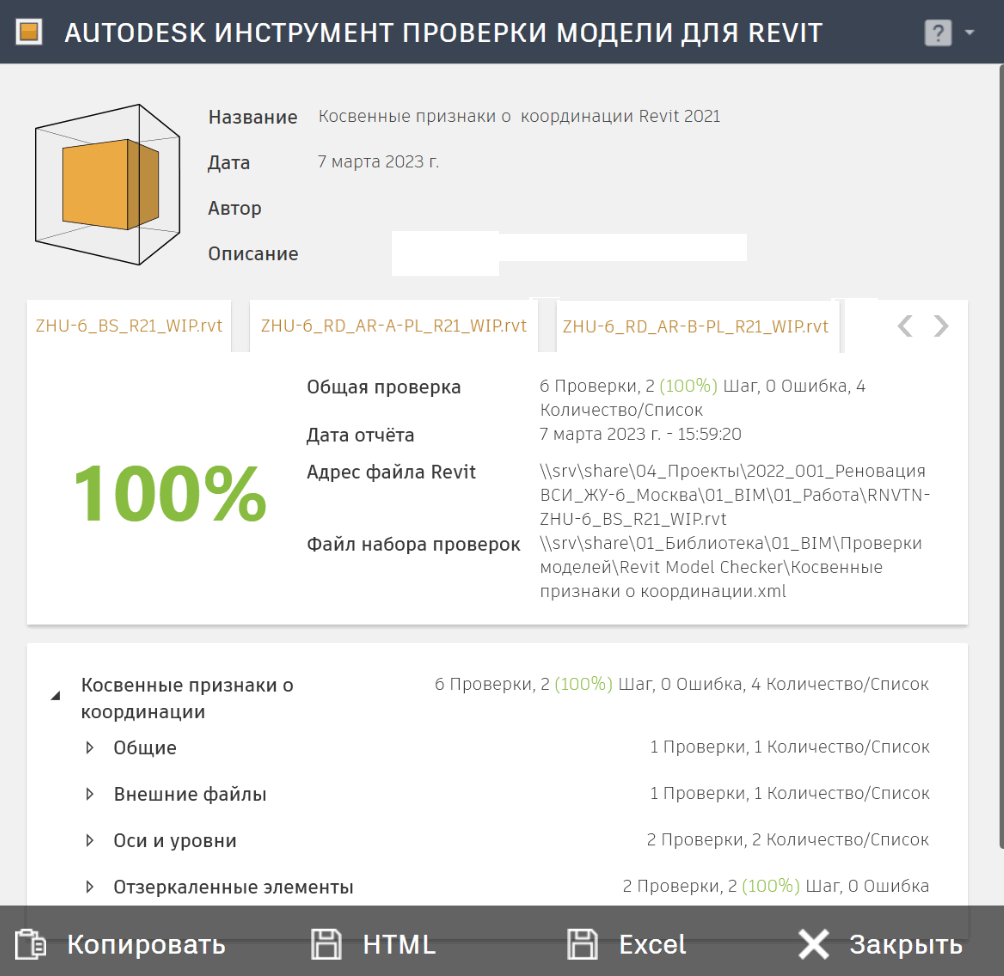

8. По завершении аналитического процесса появится диалоговое окно с общим результатом проверки (проверок). В этом отчете будет представлена информация о том, какие проверки в вашей модели оказались неудачными, а также описание причин сбоя конкретной проверки. Если вы случайно закрыли отчет, нажмите “Вид Отчёт” на панели “Проверка модели”, расположенной на вкладке ленты “BIM-совместимость. Откроется последний созданный отчет. При запуске новой проверки предыдущий отчет, сохраненный в модели Revit, перезаписывается.

9. Эту информацию нужно экспортировать в Excel для дальнейшего анализа и отслеживания данных. Для этого нажмите “Excel” внизу диалогового окна, выберите место для сохранения отчета, отметьте значком “Экспорт списка элементов" и нажмите “ОК”.

Плагин IBS

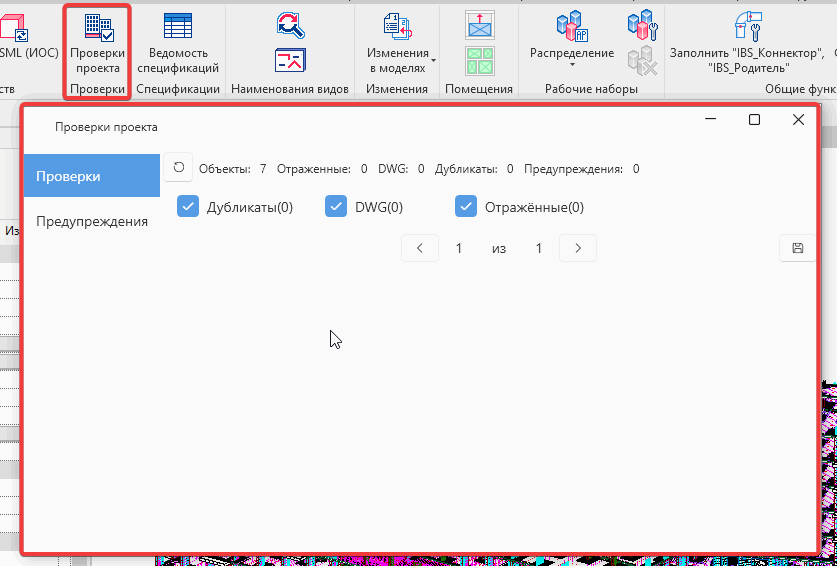

Во время работы, для оперативного контроля показателей можно воспользоваться командой из плагина IBS - "Проверка проекта":

Работа с SAREX

Средой общих данных для обмена моделями и информацией является программный продукт "SAREX"

Данные для входа

Необходимо запросить у заказчика (AbdulganievFZ@fsk.ru), он зарегистрирует аккаунт и даст ему доступ к своей среде общих данных. Для добавления нового пользователя к уже существующему проекту требуется предоставить регистрационные данные нового участника и указать очередь/корпус/стадию/раздел.

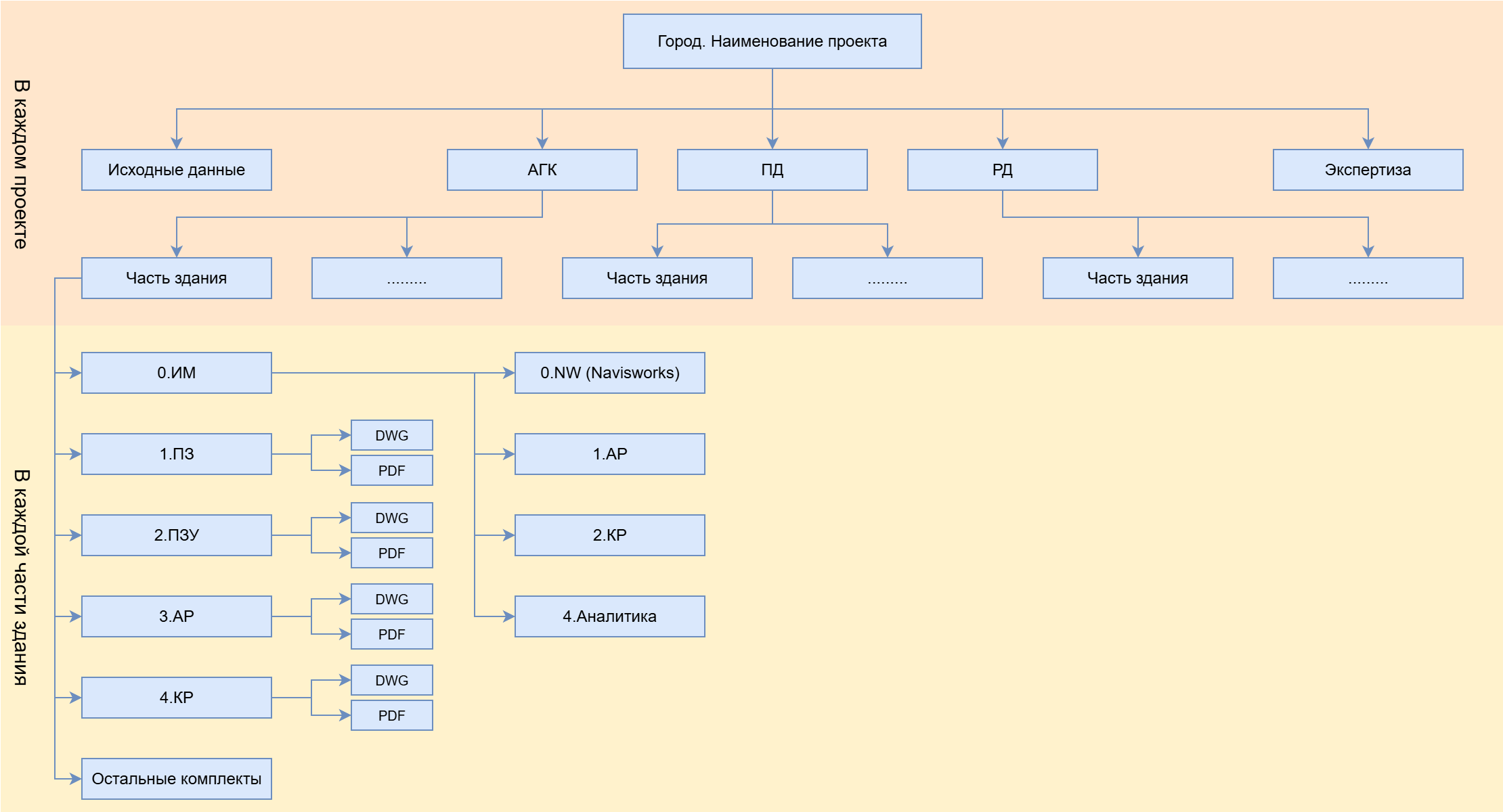

Структура СОД

Загрузка файлов в СОД

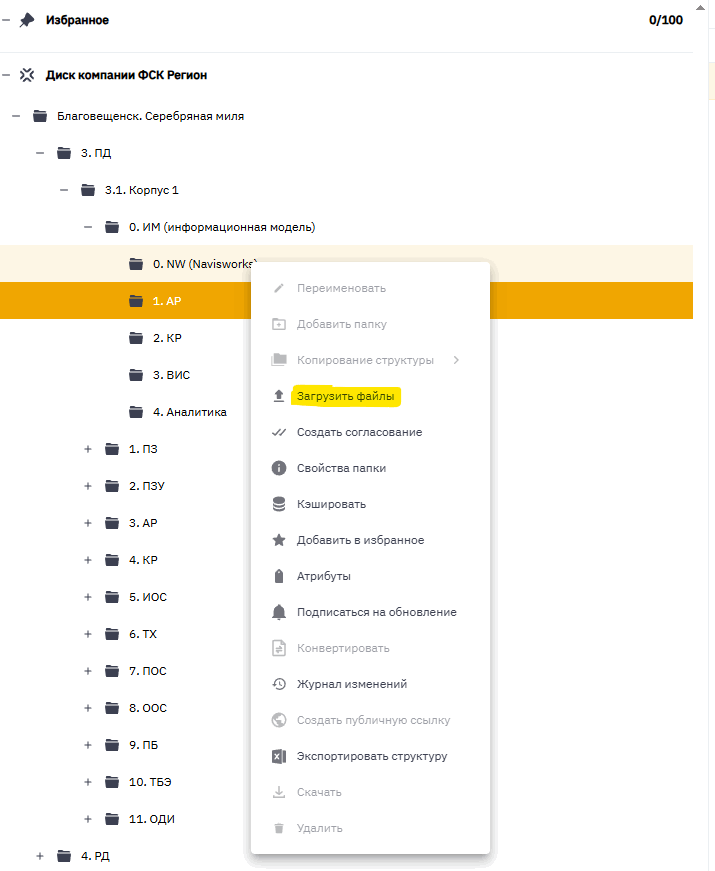

1. Для загрузки файлов кликните правой кнопкой мыши по папке в структуре, в которую хотите загрузить файл.
2. В всплывающей панели выберите вариант "Загрузить файл"
3. Выберите файл в проводнике



О работе в SAREX

Подробнее о работе в среде SAREX можете прочитать перейдя по ссылкам ниже:

Работа в программном продукте ООО «САРЕКС».pdf

Регламент работы в программном продукте Sarex. Версия 3.1 от 14.08.25.pdf

Выгрузка моделей в Tangl

Рекомендуется создавать и выгружать модель с отдельного 3D вида "FSK_Выгрузка"
