Требование для корректной работы

  1. Заполненный параметры скриптом - ОВ_Копирование сокращения и имени системы
  2. Заполненные параметры скриптом - ОВ_Расчет площади поверхности
  3. Наличие семейства - Y:\000_BIM-стандарты\040_Семейства\_ОВ\IBS\2D элементы\IBS_ОВ_Вспомогательное семейство.rfa

Размещение краски

Y:\000_BIM-стандарты\060_Скрипты Dynamo IBS\ОВ\IBS_С7_Размещение семейств покраски

Размещает "IBS_ОВ_Вспомогательное семейство" для стальных труб (признак "Сталь" в наименовании семейства).

Размещение креплений

Y:\000_BIM-стандарты\060_Скрипты Dynamo IBS\ОВ\IBS_С8_Размещение семейств креплений

Размещает "IBS_ОВ_Вспомогательное семейство" для воздуховодов, на основе площадей поверхности и коэффициентов из Расчет_металла_для_крепежа.xlsx.

Пример корректной работы скрипта

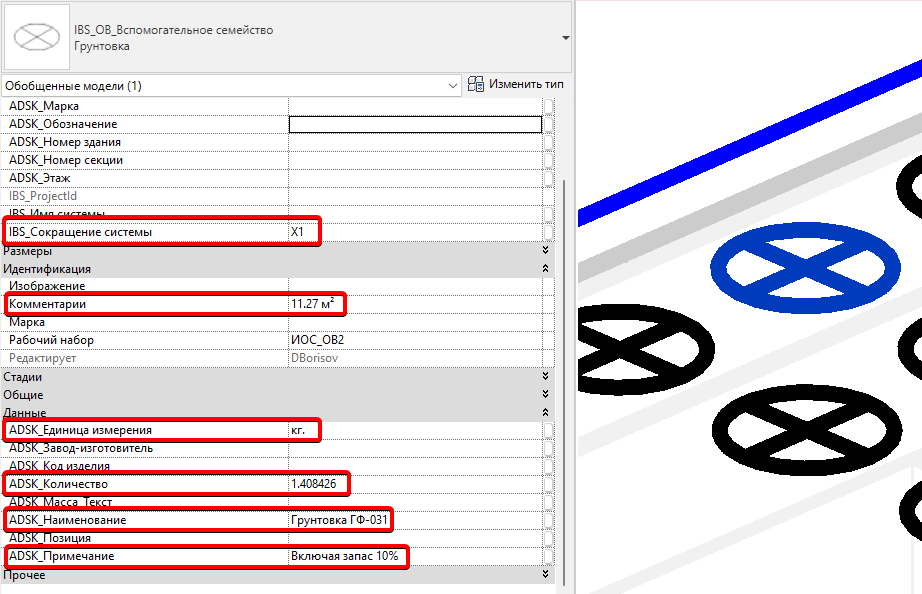

Для лакокрасочных покрытий на основе площади поверхности заполняет количество грунтовки/клея в кг., в комментарий добавляет количество в м²:

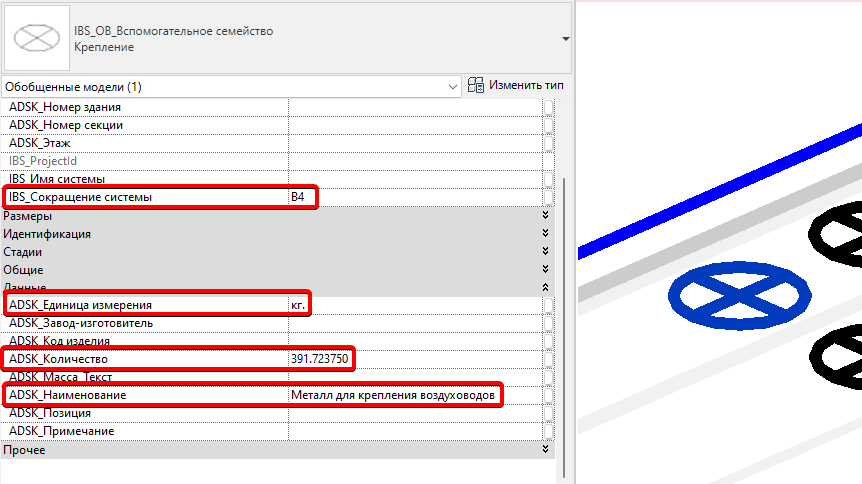

Для креплений на основе площади поверхности рассчитывается количество металла:
