В проекте переходим на вкладку IBS и нажимаем кнопку «Просмотр коллизий».
В открывшемся окне необходимо выбрать код проекта - первую часть наименования модели.
В открывшемся окне:
Необходимо выбрать свой раздел - отобразятся коллизии предназначенные именно вам.
Затем выбираем модель, в которой собираемся править коллизии.
Далее видим список проверок, выбираем необходимую.
Зайдя в проверку, видим коллизии, состоящие из:
Элемента, который находится в нашей модели ОВ2.
Элементы, с которыми коллизия, находящиеся в разделе АР.
Наведя на элемент, появится всплывающая подсказка, в которой записано наименование связанной модели элемента.
Кнопка «Показать коллизию». Подрезает участок в модели по найденной коллизии, предварительно обязательно необходимо убедиться, подгружена ли связь, с которой коллизия.
На этапе отработки коллизии есть 4 сценария:
Вы исправляете коллизию и жмете кнопку «Исправлено», далее эта коллизия будет отмечена зеленым и пропадет из активных коллизий, что исключит путаницу, правили вы эту коллизию или нет (при обновлении проверки, если коллизия не исправлена, она снова появится).
Отметить коллизию как ошибочную, коллизии, помеченные ошибочными, проанализируют в BIM-отделе и при необходимости будут исключены из проверки. В комментарии необходимо написать, почему это не коллизия, например: «Отверстия меньше 100х100 не выполняются», «Ложная коллизия на стыке геометрии».
Коллизия есть, но вы считаете, что она не ваша, а другого раздела, в этом случае необходимо нажать кнопку «Изменить назначение раздела».
Выбрать новый ответственный раздел, написать комментарий и нажать «Сохранить» для передачи коллизии ему.
Если коллизию из другого раздела вернули обратно вам, а вы все равно не согласны, что она на вашей стороне, необходимо поставить в изменении назначения раздела «Спорная». Такие коллизии попадают в отдельный отчет для вынесения решения по проблеме (будет автоматизированно в следующих обновлениях).

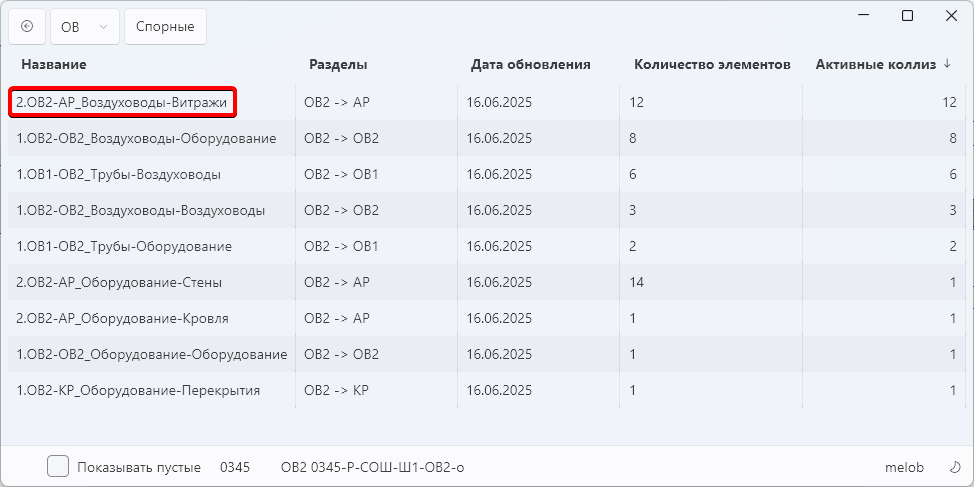

Спорные коллизии по проекту можно выгрузить в таблицу CSV, нажав кнопку «Спорные»:
