Регламент обмена заданиями на отверстия описан в стандарте:
Регламент обмена заданиями на отверстия
Задания на отверстия выполняются в моделях ИОС, перед стартом необходимо открыть модель в которой будут созданы задания для отверстий.
В ленте Revit находим вкладку "IBS", в выпадающем списке жмем на кнопку "Создание отверстий".

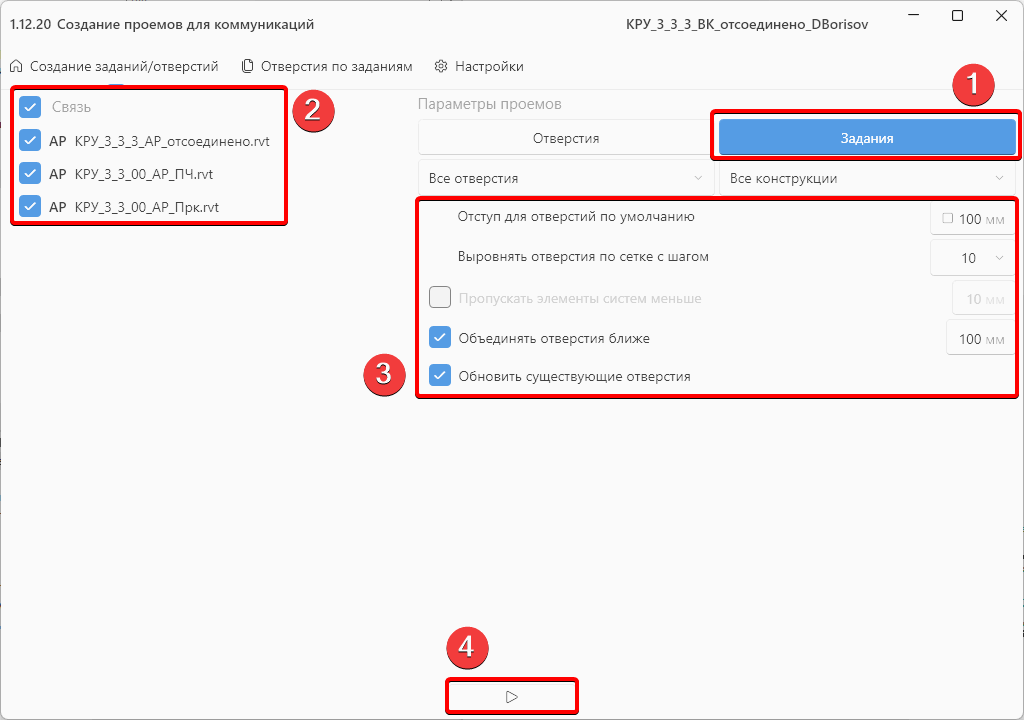

В открывшемся окне:
- Включаем кнопку "Задания"
- выбираем связанные файлы, для которых необходимо расставить задания на отверстия
- Выполняем настройку размещения отверстий
- Жмем пуск
Для индивидуальной настройки создаваемых отверстий необходимо заполнить параметр у объектов (трубы и воздуховоды):
- IBS_HoleShell - Наличие/отсутствие гильзы в отверстии.
- IBS_HoleOffset - Величина отступа отверстия от объекта (от граней).

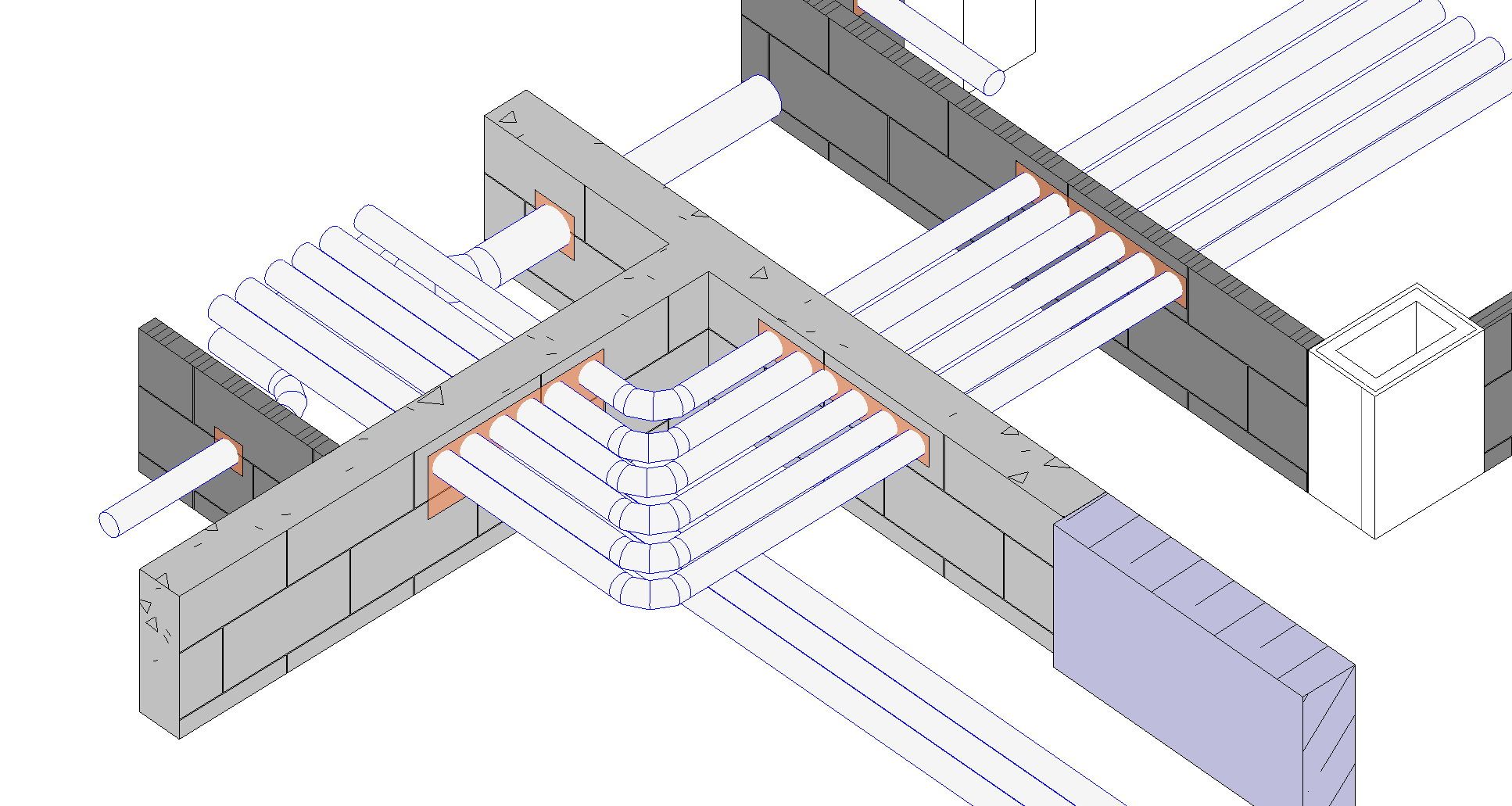

Проверить отверстия и скорректировать их при необходимости. Отверстия можно размещать вручную, если используются семейства IBS.
Если отверстия были откорректированы вручную, то необходимо нажать кнопку "Обновить отступы"
Если отверстия были расставлены вручную, то им необходимо заполнить параметры:
- Марка прописать значение АР или КР. Пример: ST, KR, SC, КР или АР, AR, AI. Данное значение берется с названия модели:
- ADSK_Отверстие_Функция прописать значение раздела выдающего задание. Доступные варианты: ВК, ОВ, СС, АУПТ, ЭОМ.
После создания отверстий, необходимо отправить их на согласование
У созданных плагином отверстий автоматически заполняются параметры отметок, которые можно использовать при размещении марок отверстий на планах:
Марка отверстий
Марка для отверстий загружается в проект автоматически "IBS_Марка_отверстие".
