Назначение
Исключение ложных коллизий между:
- Воздуховодами, трубами, коробами с их соединительными деталями.
- Оборудованием с элементами, подключенными через коннектор.
- Родительским семейством и его вложенными семействами.
- Вложенными семействами внутри одного родительского семейства.
Кнопка - "Заполнить "IBS_Коннектор", "IBS_Родитель""
При нажатии на кнопку плагин заполняет параметры у элементов:
- IBS_Коннектор - в соединительные детали и оборудование, записываются ID элементов которые присоединены к коннектору детали.
- IBS_Родитель - у вложенных семейств записывается ID их родителя.
Кнопку необходимо нажимать при:
- Создании новых элементов в модели
- Изменении подключений элементов
- При нахождении в отчетах ложных коллизий из перечня в первом пункте
Кнопку можно нажимать неограниченное количество раз.

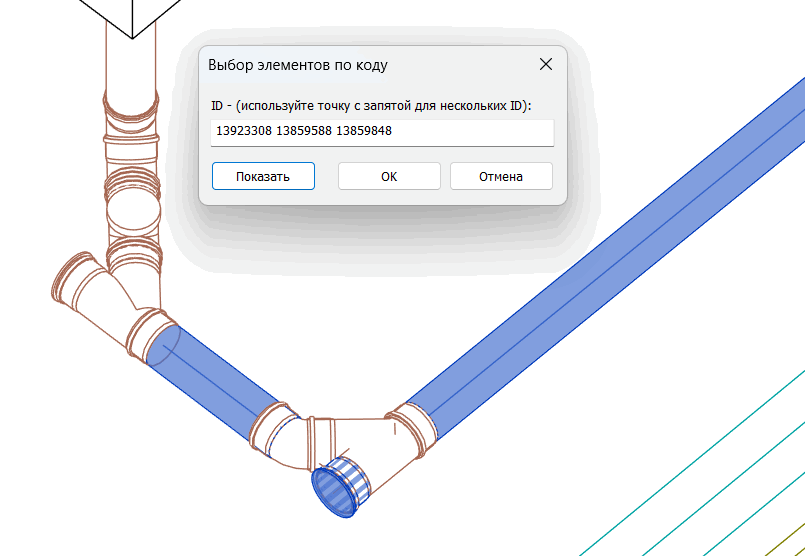

Пример корректной работы
