Зоны проезда и пути эвакуации моделируются с помощью инструмента "Модель в контексте" для последующего проведения проверок на коллизии.
Переходим на план. На вкладке Архитектура нажимаем Компонент - Модель в контексте:
В списке категорий выбираем Обобщенные модели:
Далее вводим имя для будущего элемента:
На панели инструментов выбираем Выдавливание:

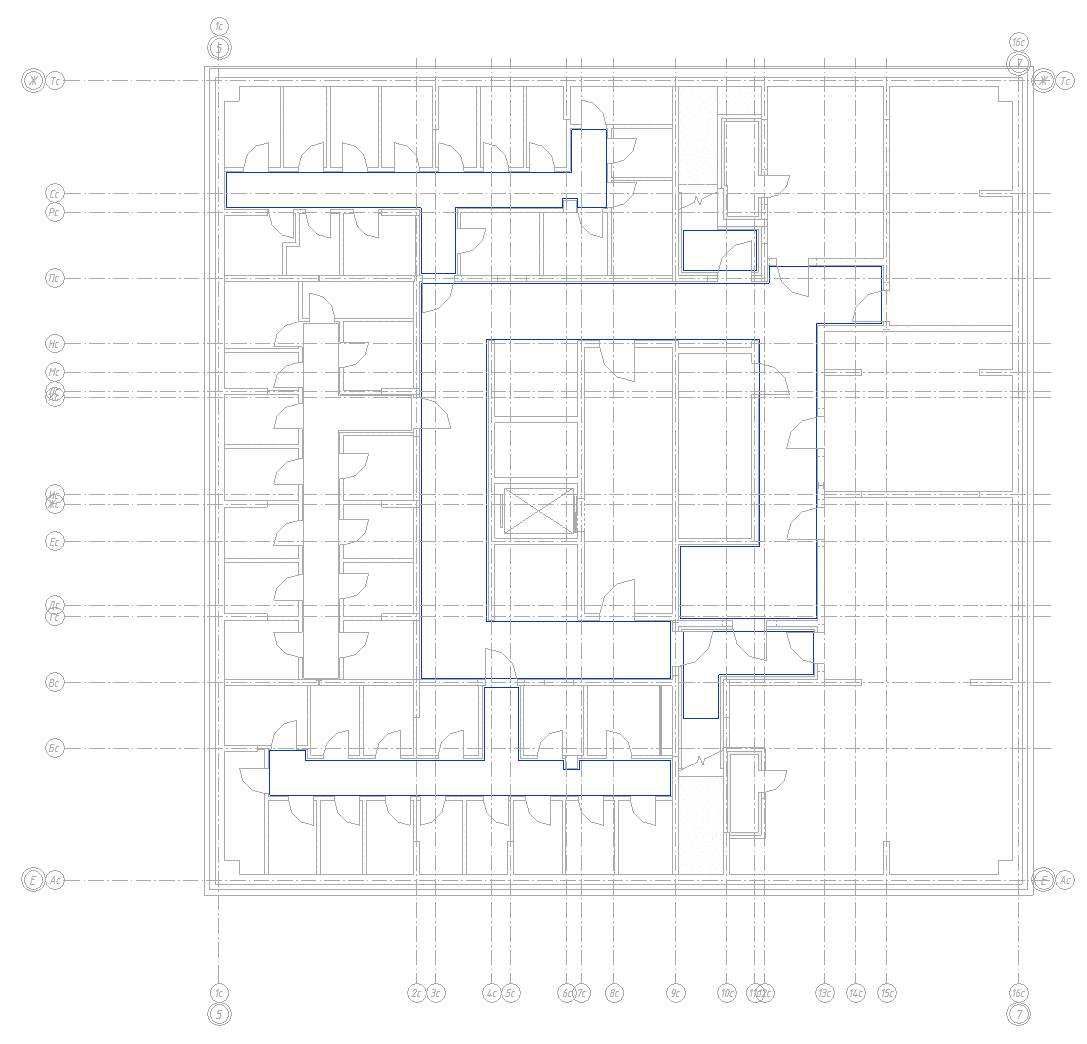

После этого рисуем контур зоны:
С помощью зеленой галочки сохраняем получившийся контур.
В свойствах получившейся формы указываем Начало выдавливания - 0, если форма должна начаться ровно с отметки указанного уровня, либо вводим значение смещения от уровня. В Конец выдавливания указываем отметку верха формы.

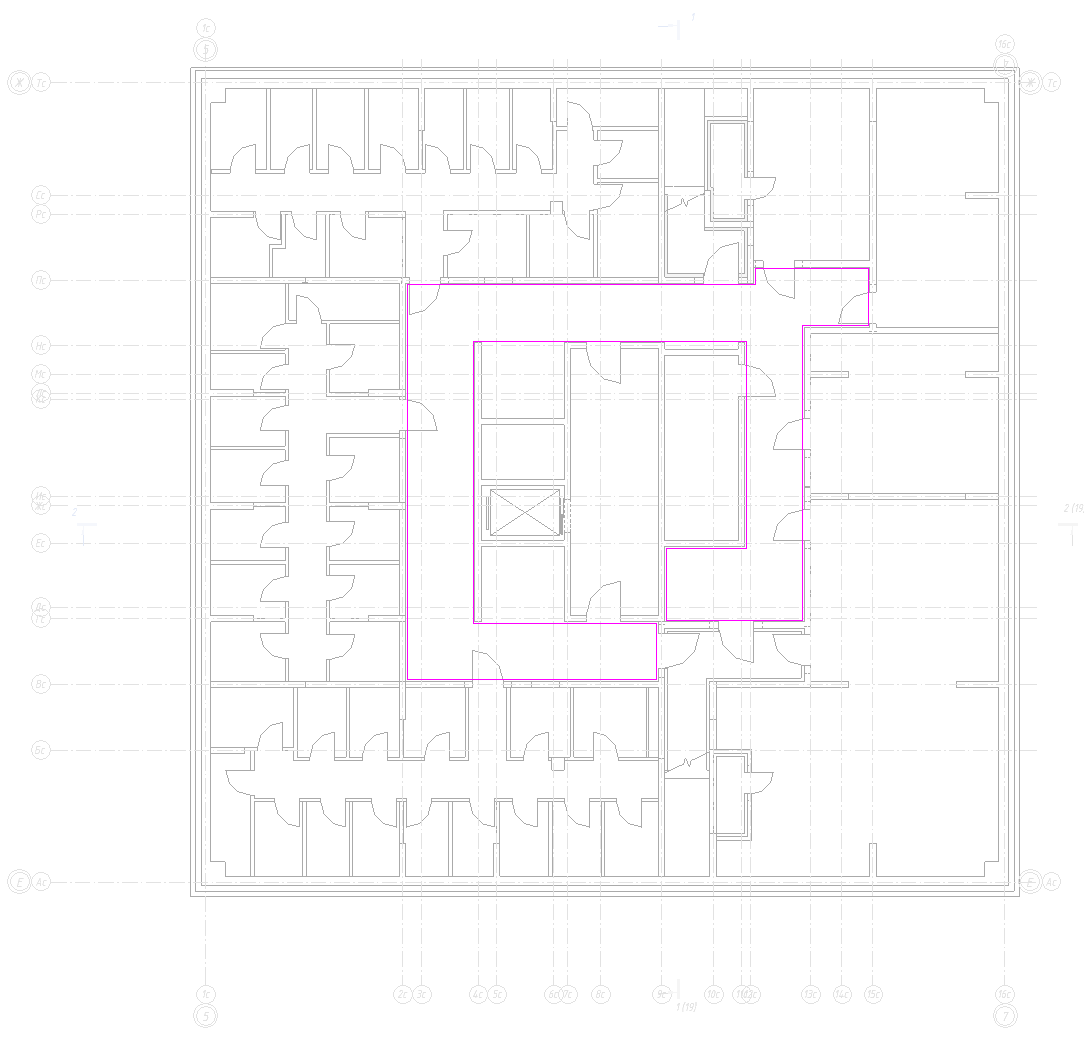

Повторяем шаги 4-7 для зон в остальных помещениях/этажах:
Когда все зоны замоделированы, выбираем их и назначаем материал IBS_Зона эвакуации и проезда:
Формы окрасятся в зеленый цвет и на 3D видах станут полупрозрачными.
Далее нажимаем на кнопку Завершить модель:
Открываем разрез и проверяем корректность размещения зон:
Если какой-то из элементов необходимо изменить по высоте, выделяем его и нажимаем Контекстное редактирование - либо просто щелкаем по элементу дважды:
Корректируем отметки (шаг 7) и снова нажимаем Завершить модель (шаг 9).
Когда зоны полностью готовы, выделяем их и помещаем в рабочий набор АР_Зоны эвакуации и проезда - это важно, так как именно по принадлежности к данному рабочему набору будут определяться зоны проезда и эвакуации в модели!
