Общие принципы

  • Основой создания является элемент категории "Обобщенные модели" (имитация земли)
  • Бетонная подготовка моделируется инструментом "Крыша по грани"

Моделирование бетонной подготовки

Создается фундаментная плита, приямки и др. элементы фундамента.

Плита включает в себя только бетон, без подстилающих слоев.

Моделируется обобщенный элемент, повторяющий поверхность грунта с отступом от фундамента на толщину подготовки.

  1. Создаем модель в контексте, выбираем категорию "Обобщенные модели", задаем имя (Грунт), выбираем рабочий набор КР_Подготовка.

  2. Задаем рабочую плоскость для элемента, выбираем нижнюю грань фундаментной плиты (будет подсвечена синим).

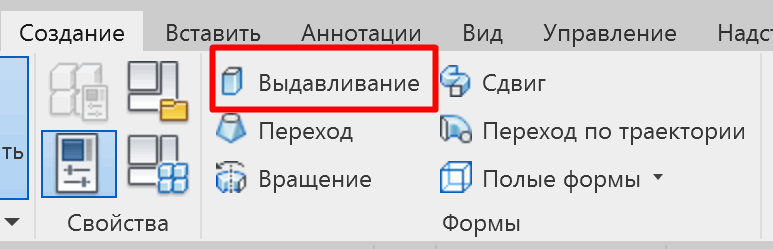

  3. Выбираем способ создания "Выдавливание" и инструмент “Выбрать линию” (также можно нарисовать вручную). В параметр “Смещение” указываем необходимый свес бетонной подготовки за край плиты. Через Tab выбираем все грани фундаментной плиты.

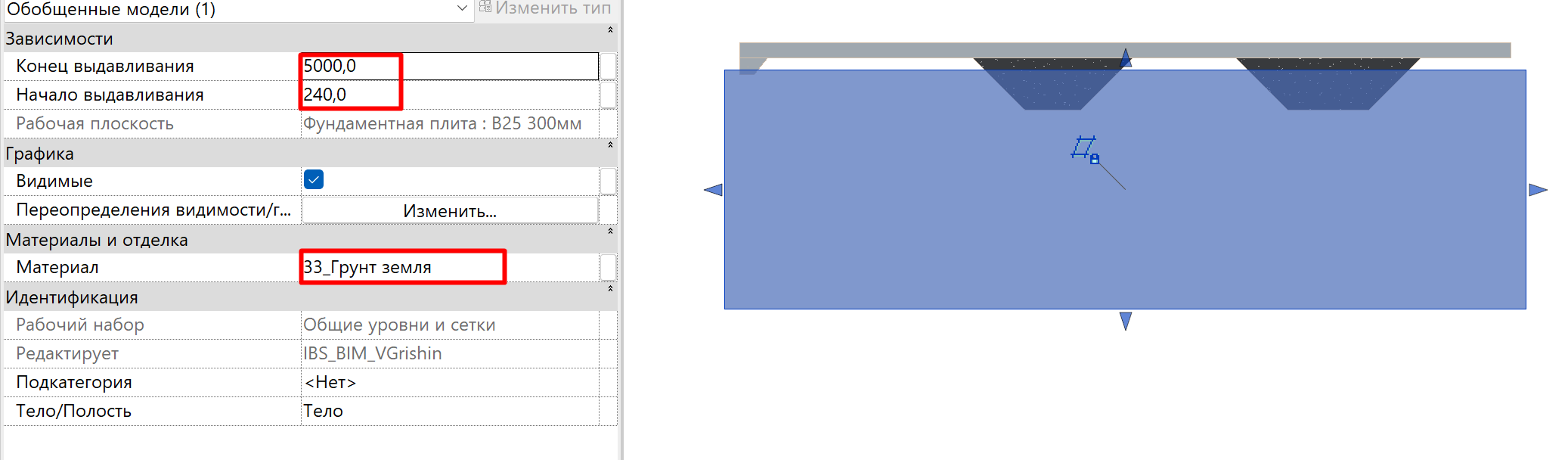

  4. Редактируем созданный элемент выдавливания: в параметр "Начало выдавливания" задаем толщину бетонной подготовки, в "Конец выдавливания" произвольное большое значение. Задаем материал "33_Грунт земля" и нажимаем завершить модель.

Создаются вырезания под приямки и другие элементы фундамента

  1. Вырезания под приямки
    Семейства приямков содержат "полый элемент вырезания", с помощью которого можно вырезать объем из модели грунта на нужную толщину. Для этого в свойствах прописываем толщину подготовки в соответствующий параметр. Затем выбираем модель грунта, нажимаем вырезать, кликаем сначала на грунт и затем на приямок (можно активировать галку "Несколько вырезов" для вырезания сразу нескольких приямков).

  2. Вырезания с помощью полых форм

    Данный способ позволяет создать любые формы для бетонной подготовки в грунте

    Выбираем грунт, нажимаем контекстное редактирование, на вкладке "Создание" выбираем "Полые формы" и удобный тип создания.


    Создаем элемент выдавливания с учетом толщины бетонной подготовки и нажимаем завершить модель

Создается бетонная подготовка

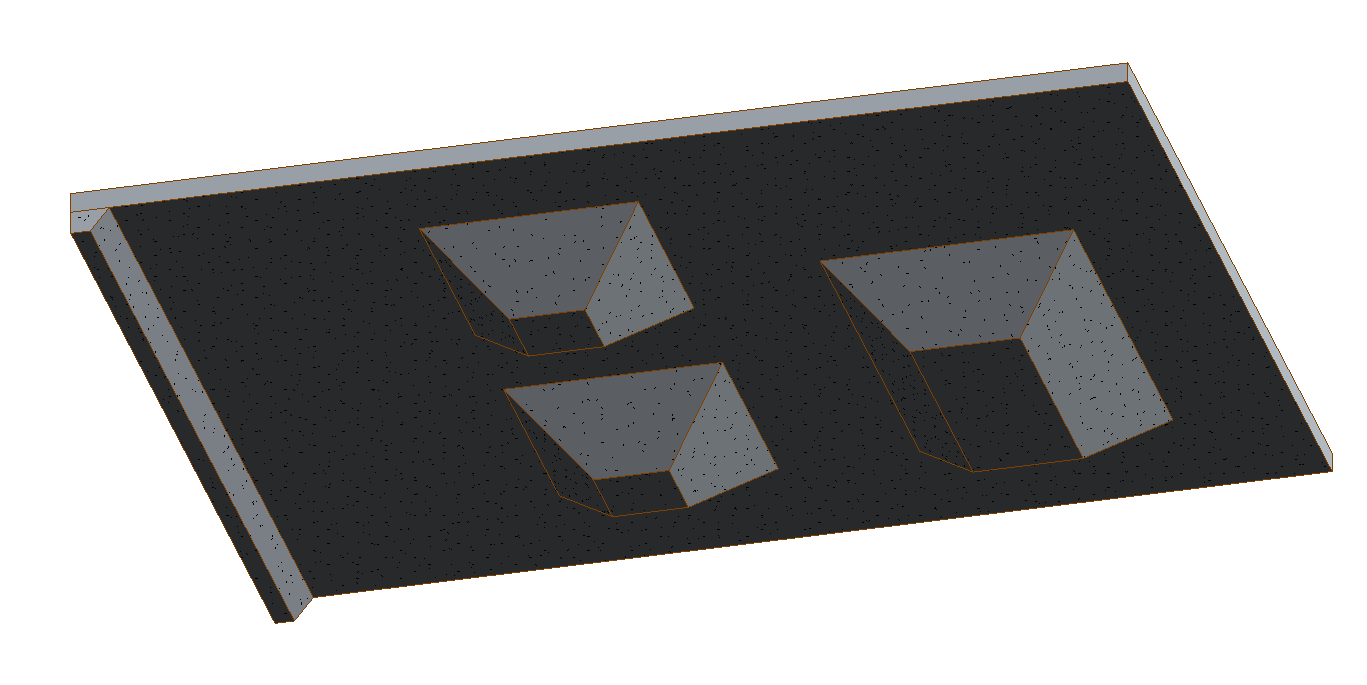

После создания всех нужны вырезов, получаем основу для создания бетонной подготовки:

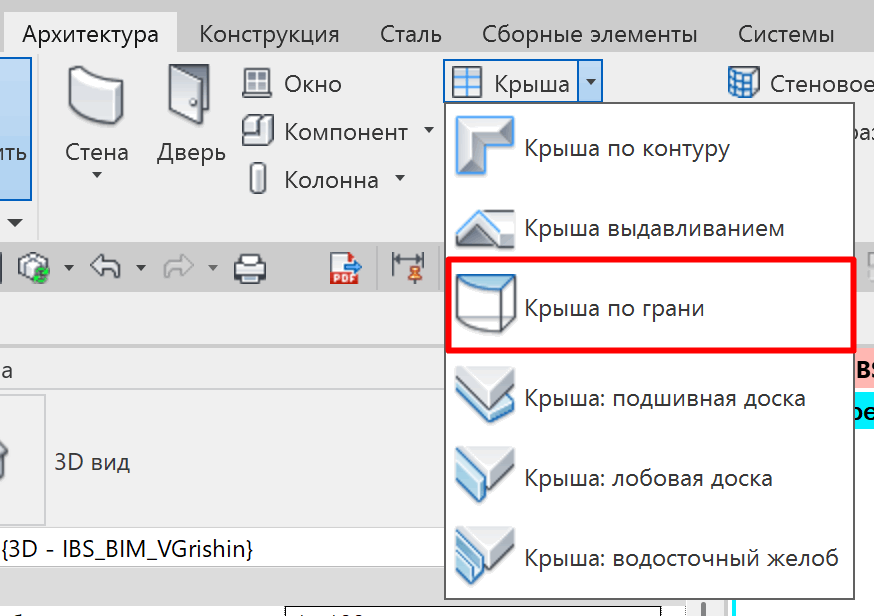

Для создания бетонной подготовки выбираем инструмент крыша по грани:

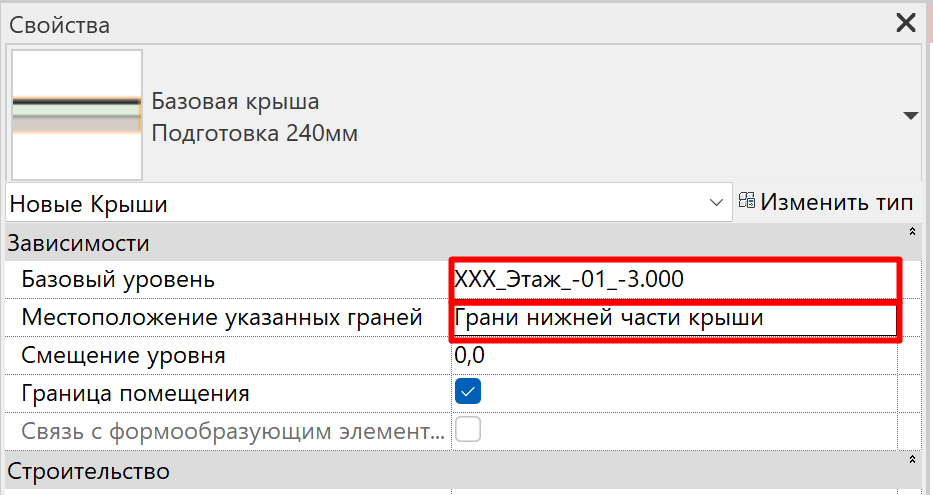

Выбираем нужный тип подготовки, задаем Базовый уровень, в параметре Местоположение указанных граней выбираем "Грани нижней части крыши"

Выбираем рамкой все грани (или по одной, в зависимости от ситуации и возникающих ошибках) и нажимаем создать крышу:

Ошибки

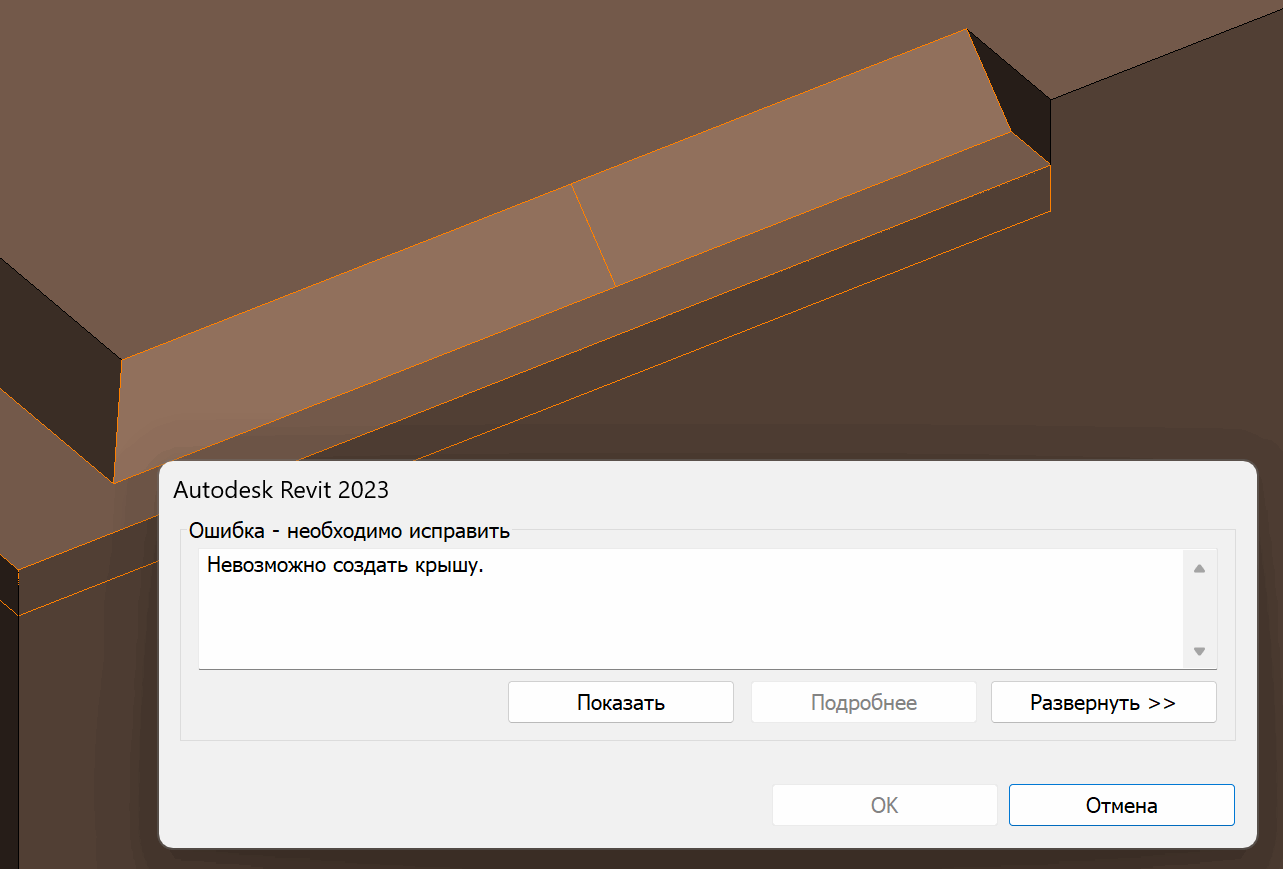

При создании крыши возможно появление ошибки "Невозможно создать крышу":


Основные причины появления и способы исправить:

  1. Неточное построение элементов выдавливания в грунте.
    Revit не может соединить 2 грани вместе. Чаще всего возникает при небольших смещениях вырезов.


    В таких случаях нужно найти место ошибки и исправить построение.

Если место ошибки тяжело определить зрительно, то можно попробовать создать подготовку не сразу на весь фундамент, а по несколько граней, пока не дойдете до места с ошибкой

  1. Неаккуратное моделирование фундамента: зазоры между приямками, любыми элементами фундамента, дубли элементов.
    Требуется найти и исправить ошибку в моделировании фундамента.

    Если не удается исправить ошибку, обратитесь к БИМ координатору

Внесение изменений

Если произошли изменения в фундаменте, например сместился приямок, и требуется обновить бетонную подготовку, то можно сделать это автоматически: выбираем бетонную подготовку и нажимаем "Обновить до грани":


Этот способ не всегда работает корректно, поэтому после обновления нужно проверить корректность построения подготовки.

Если в фундаменте произошли серьезные изменения, то целесообразнее будет создать бетонную подготовку заново во избежание ошибок.

При удалении подготовки может слететь оформление на узлах и разрезах. Для того, чтобы уменьшить объем работ по корректировке оформления, следует заранее устанавливать размеры и высотные отметки не на грани “Крыши”, а на грани бетона или “Грунта”.
