В Revit категории семейств делятся на секаемые (cuttable) и несекаемые (non-cuttable). Секаемые элементы в плане или разрезе отображаются рассеченными, если горизонтальная секущая плоскость вида проходит через них. Несекаемые же категории никогда не показываются в разрезе – даже если плоскость сечения проходит через такой элемент, он будет отображаться целиком, как будто мы смотрим на него сверху (проекционно). Например, Revit относит мебель, светильники, инженерное оборудование, сантехнические приборы и т.п. к несекаемым категориям. Это сделано сознательно: такие объекты обычно представляются условными обозначениями и не требуют отображения внутренней конструкции в рабочей документации.

Пример: слева элемент категории колонна (секаемой), справа элемент категории мебель (несекаемой).

Как определить, секаема ли категория? В диалоговом окне Видимость/графика (VG) у многих категорий есть столбец «Сечение». Если этот столбец для данной категории неактивен, значит категория несекаемая, и у нее нет отдельного представления в разрезе. Если же настройки сечения доступны, элементы этой категории могут отображаться рассеченными при пересечении плоскостью сечения.

Поведение секаемых категорий на плане

Секаемые категории (например, стены, перекрытия, двери, окна, колонны) в Revit отображаются на плане в зависимости от того, пересекает ли их секущая плоскость и попадают ли они в диапазон видимости вида.

Revit использует следующую логику:

• Если элемент пересекается секущей плоскостью — он отображается в разрезе (штриховка, границы, условные обозначения). Это относится к стенам, перекрытиям и т.п.

• Если элемент находится ниже секущей плоскости, но в пределах нижней границы вида — он отображается в проекции, как будто мы смотрим на него сверху. Пример: невысокая перегородка, не пересекаемая плоскостью, но находящаяся в пределах секущего диапазона.

• Если секаемый элемент полностью выше секущей плоскости и не попадает в диапазон между верхней и нижней границей вида, Revit не отображает его вовсе. Например, стена, целиком находящаяся выше диапазона секущего вида, не будет показана на плане.

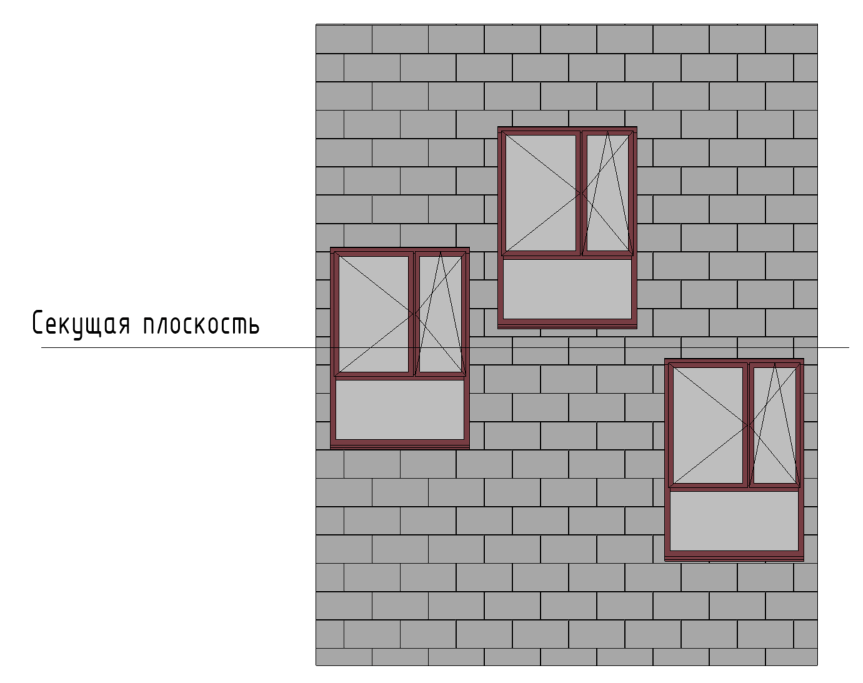

Исключение: "Вставляемые категории семейств" к примеру окна и двери, несмотря на то что относятся к секаемым категориям, имеют особую логику отображения:

• Revit отображает их, если они вставлены в стену и попадают в диапазон между верхней и нижней плоскостью вида, даже если секущая плоскость их не пересекает.

• Это сделано для обеспечения корректного отображения проемов: окна и двери считаются важными для восприятия пространства и зачастую должны быть видны независимо от положения секущей плоскости.

Поведение несекаемых категорий на плане

Несекаемые элементы никогда не отображаются как разрезанные на плане. Независимо от высоты секущей плоскости, такие объекты показываются целиком или вовсе скрыты, если не попадают в диапазон вида. Проще говоря, Revit всегда выводит их как целостный символ (проекцию):

• Если несекаемый объект находится между Верхней и Нижней плоскостями, он будет виден целиком в плане, даже если теоретически плоскость проходит через него. Например, сантехнические приборы (раковины, унитазы) принадлежат к несекаемой категории и на чертеже всегда отображаются условным знаком полностью (вид сверху). Они не рассекаются горизонтально на уровне пояса – мы видим прибор целиком, либо не видим вовсе, если он выше верхнего диапазона.

• Если несекаемый объект выше Верхней плоскости, он не будет виден (как и любой элемент вне диапазона вида). Например, подвесной светильник под потолком, попадающий выше верхней границы, на плане отсутствует. Однако, в отличие от секаемых объектов, даже если опустить верхнюю плоскость до уровня светильника, он все равно не покажется разрезанным, а появится целиком контуром (или символом) этого прибора.

Обратите внимание, что инженерные системы (канализация, трубопроводы, воздуховоды) в Revit тоже относятся к несекаемым категориям. Так, лоткии воздуховоды на планах обычно отображаются линиями (осью или двумя линиями диаметра) и не имеют особой заливки при пересечении. Вы не зададите для них штриховку “в разрезе” через видимость/графику, поскольку для этих категорий нет отдельной графики сечения. Если план проходит через трубу, она по-прежнему будет выглядеть как линия (как будто мы видим весь трубопровод целиком на своем уровне).

Таблица всех категорий Revit с распределением по признаку сечения:
