Autodesk Revit Model Checker - это надстройка для Revit для автоматической проверки моделей по настроенным шаблонам проверок. Она устанавливается вместе с линейкой плагинов, объединённых под названием BIM Interoperability Tools (BIM-совместимость).

Установка

Установщики плагина BIM Interoperability для разных версий Revit находятся в папке по ссылке:

Y:\000_BIM-стандарты\050_Плагины\Плагины сторонние\BIM Interoperability Tools

Использование плагина

Для проведения проверок нам понадобится группа кнопок под названием Model Checker (Проверка модели).

Настройка

Для начала необходимо указать путь к файлу конфигурации. Для этого нажимаем Настройка:

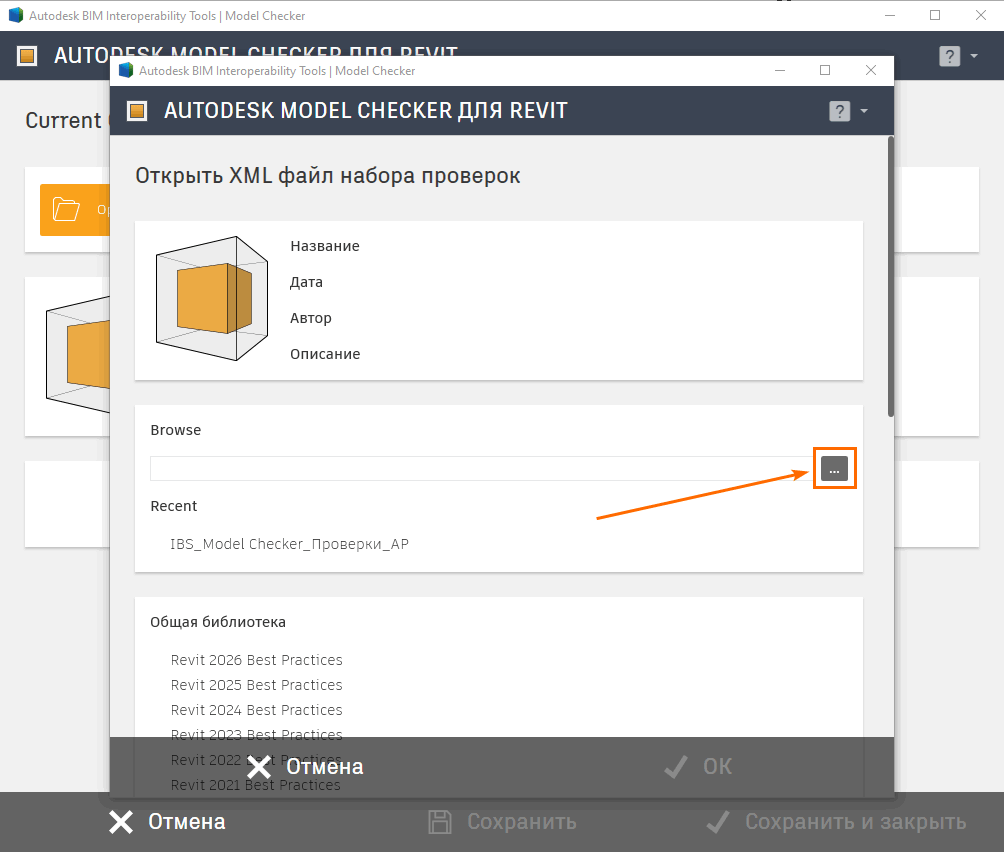

Плагин предложит указать файл набора проверок. Нажимаем на три точки напротив поля Browse:

Выбираем файл проверок из папки:

Y:\000_BIM-стандарты\030_Шаблоны\Шаблоны IBS\Шаблоны для Model Checker

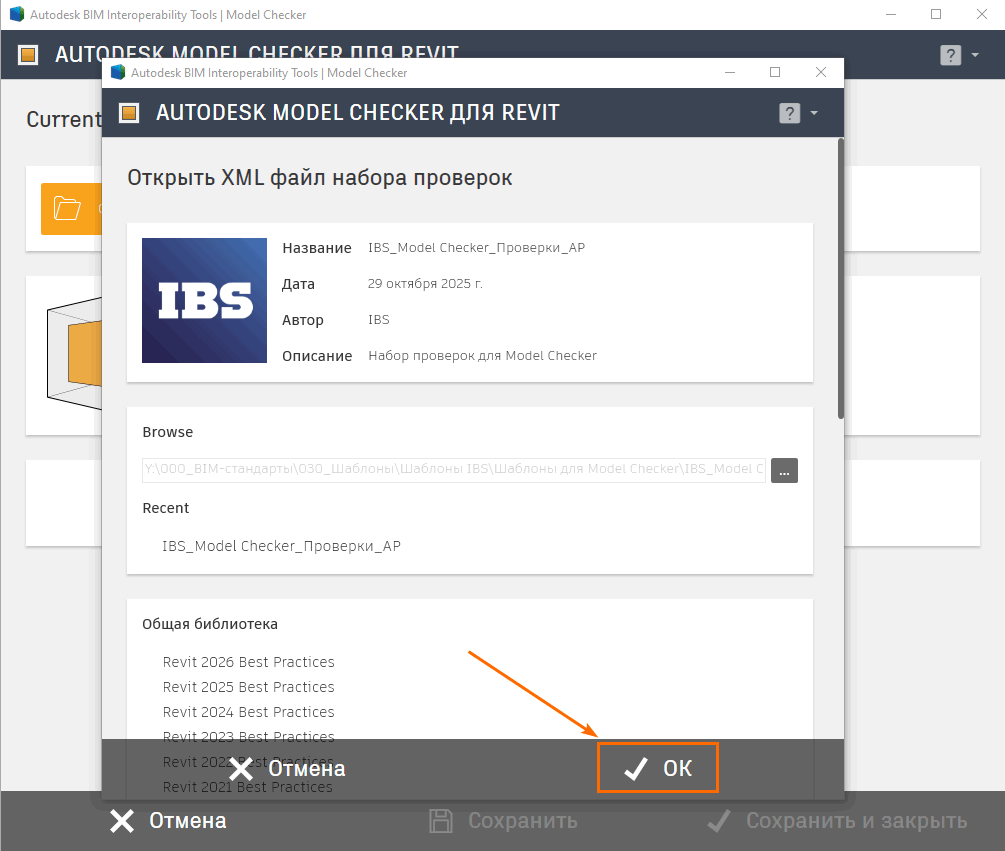

После этого нажимаем ОК:

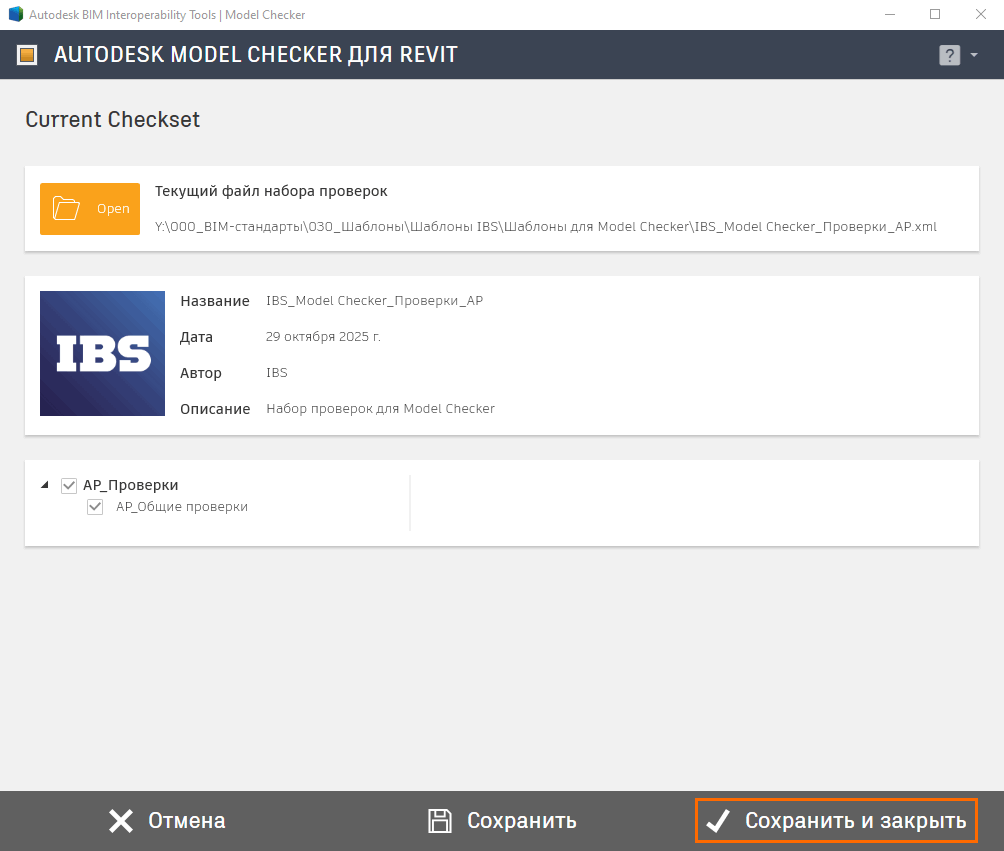

Далее нажимаем Сохранить и закрыть:

Запуск

Нажимаем Запуск:

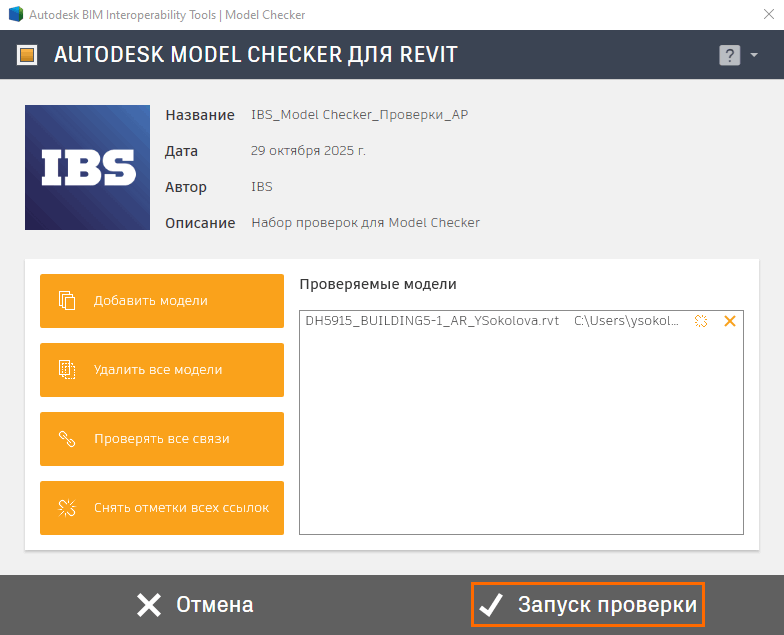

В появившемся окне можно указать, какие модели будут проверяться. По умолчанию проверяется только открытая модель, однако дополнительно можно указать другие модели (расположенные не на Revit Server), а также проверить связанные файлы. Если это не нужно, оставляем всё как есть и нажимаем Запуск проверки:

После завершения всех проверок появится окно с результатами. Здесь можно увидеть список всех непрошедших проверку элементов: выделить их в модели с помощью значка лупы или ID элемента. Также проверки можно экспортировать в формат HTML, Excel или скопировать в буфер обмена:

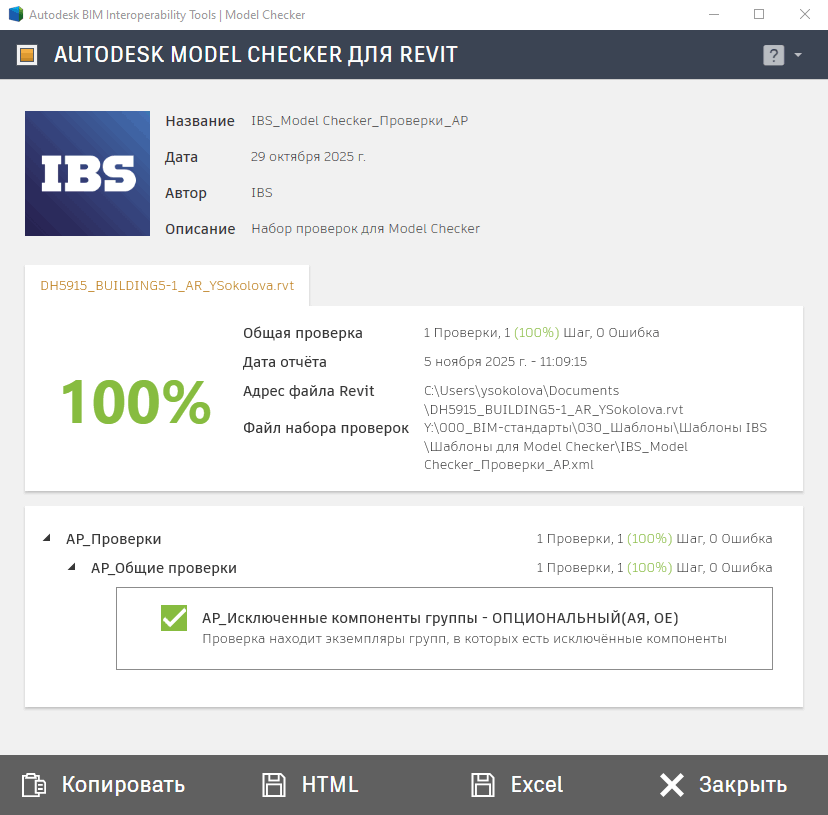

Если проверка не нашла ошибок в модели, она будет считаться пройденной и будет отмечена зелёным цветом:

Отчёт

После закрытия окна с результатами проверки можно снова возвратиться к нему, нажав на кнопку Вид Отчёт:
