Гильза
Правила работы
Гильза ставится автоматически плагином IBS при нажатии на кнопку .... (в разработке)
При необходимости, гильзу можно поставить самостоятельно - "Y:\000_BIM-стандарты\040_Семейства\Общие\IBS\Обобщенные модели\IBS_Гильза.rfa"
Описание параметров
- ГИЛЬЗА -

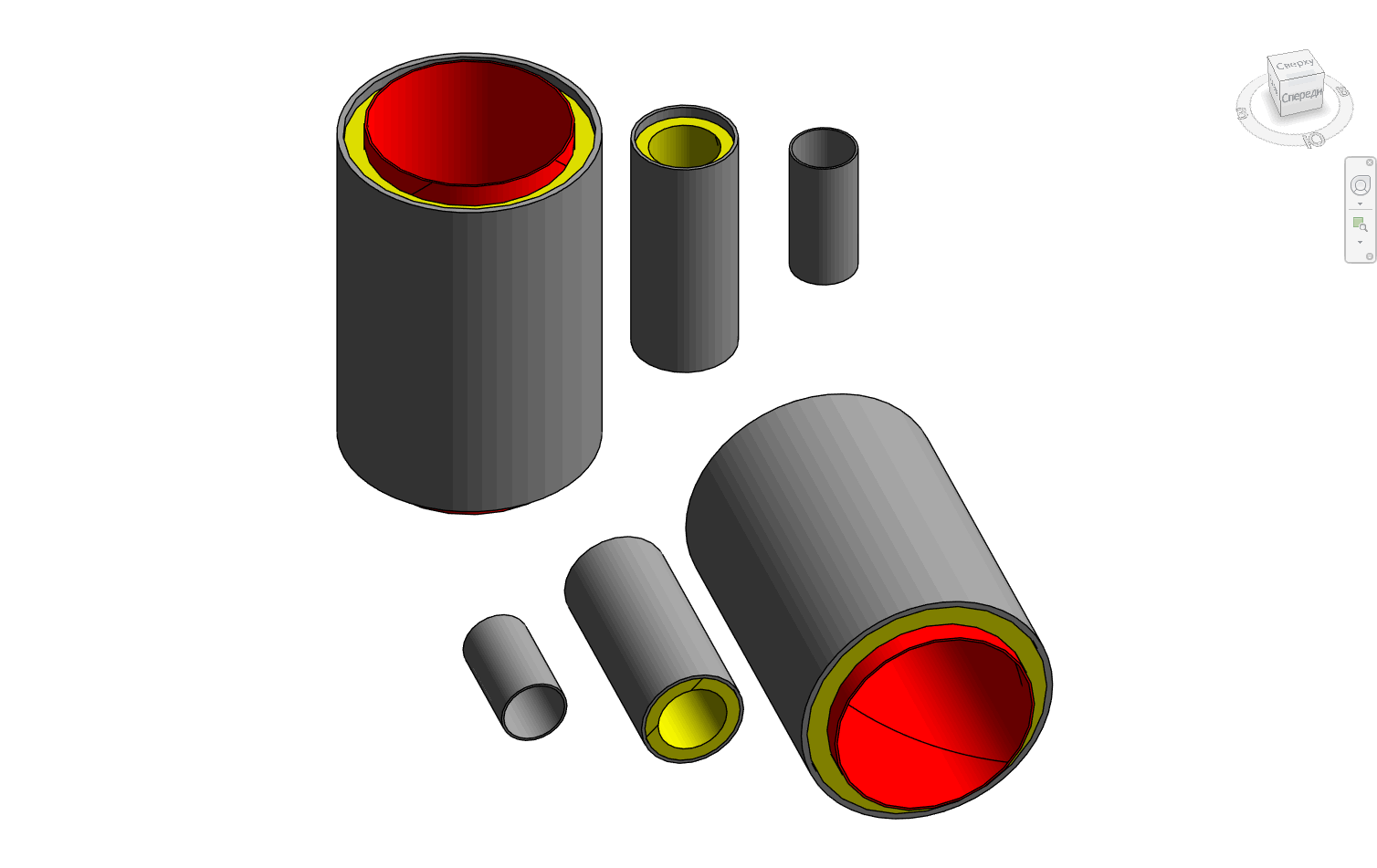

- Горизонтальная/Вертикальная - отвечает за положение гильзы в пространстве
- Глубина гильзы - глубина/длина гильзы в мм

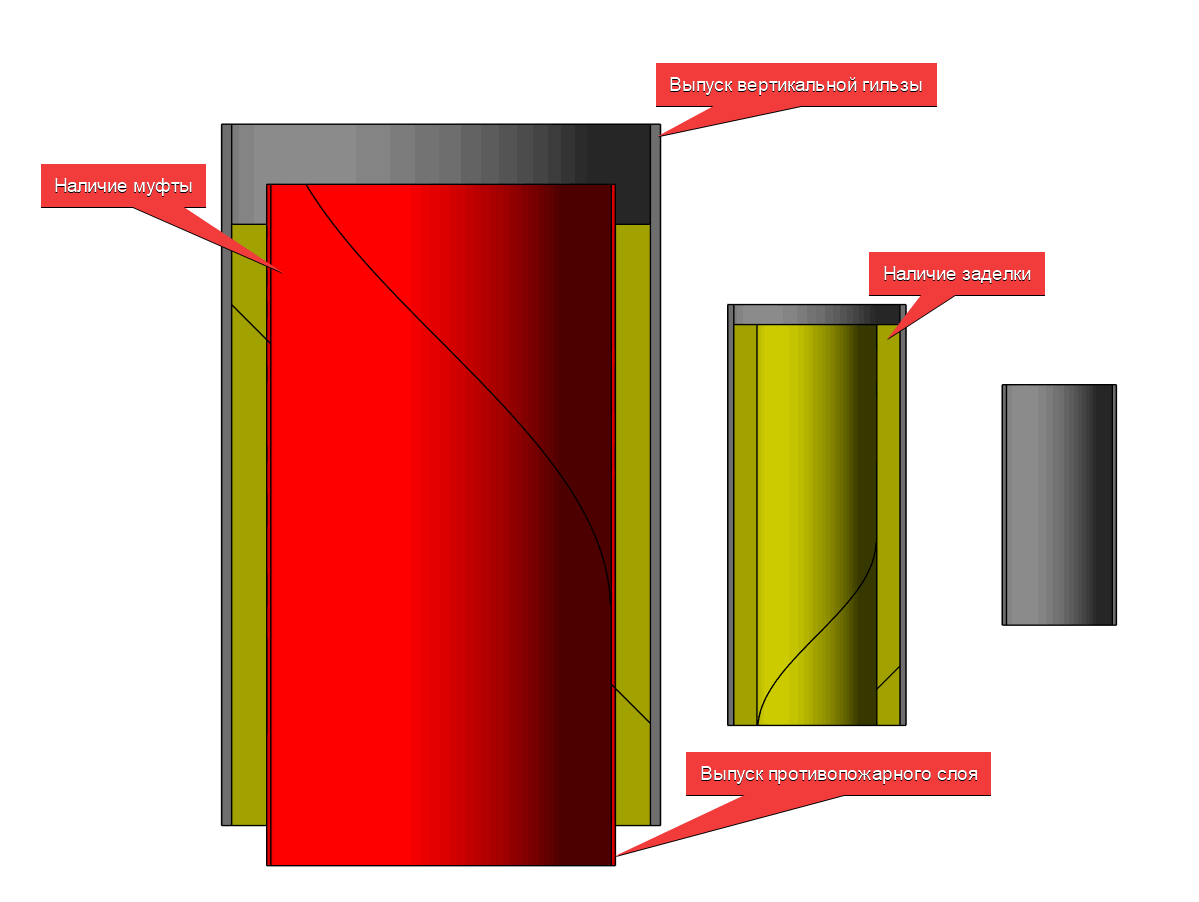

- Выпуск вертикальной гильзы - отвечает за выпуск гильзы из плиты
- ТРУБА ОСНОВА -
- Диаметр трубы наружный - записывается значение из трубы на которую ставится гильза, отвечает за корректность работы геометрии гильзы
- Диаметр трубы условный - записывается значение из трубы на которую ставится гильза, отвечает за корректность работы геометрии гильзы
- ПРОТИВОПОЖАРНЫЙ СЛОЙ -
- Наличие муфты - добавляет муфту в гильзу, попадающую в спецификацию
- Толщина противопожарного слоя - можно указать толщину слоя
- Выпуск противопожарного слоя - выпуск слоя с двух сторон гильзы, учитывается в длине попадающей в спецификацию
- ЗАДЕЛКА -
- Наличие заделки - добавляет заделку попадающую в спецификацию

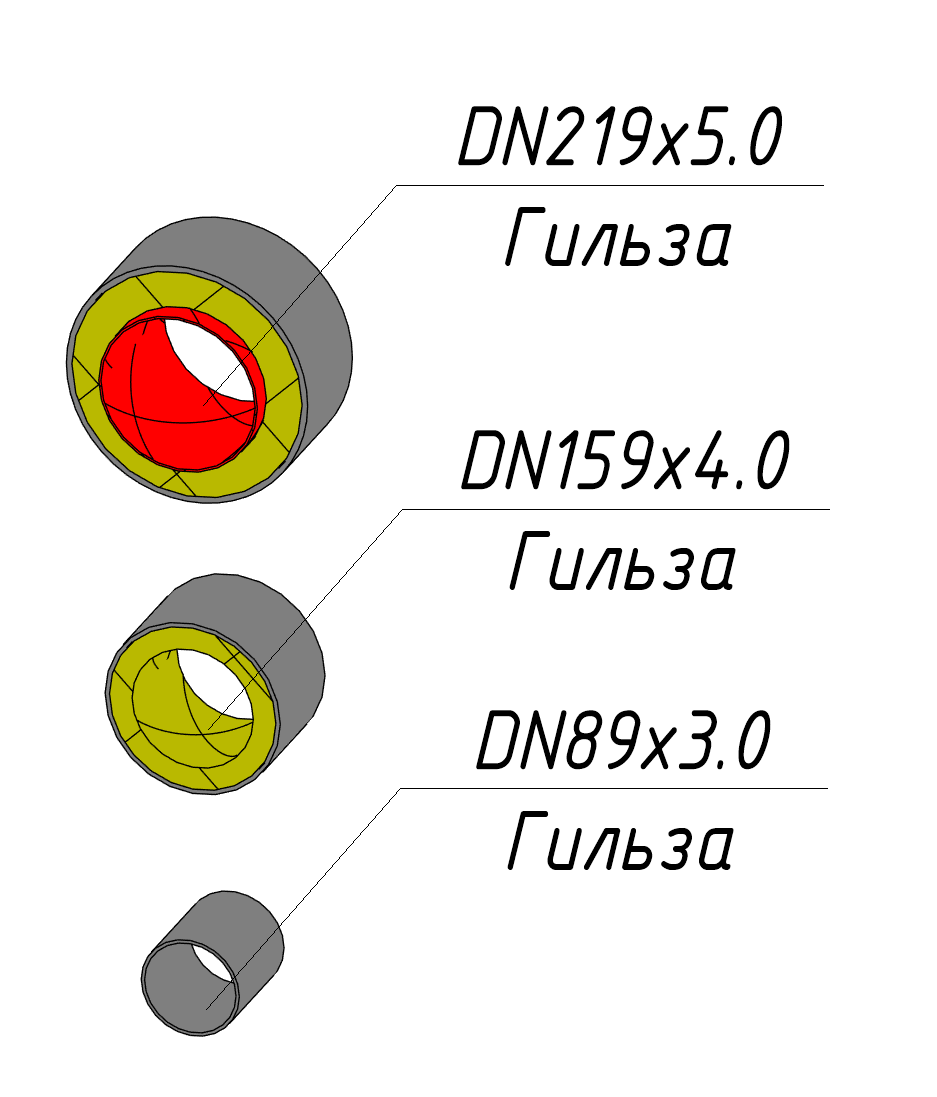

Марка для гильзы
Марка находится тут - "Y:\000_BIM-стандарты\040_Семейства\Общие\IBS\Аннотационные обозначения\IBS_Марка_гильза.rfa"
