Подготовка файла модели

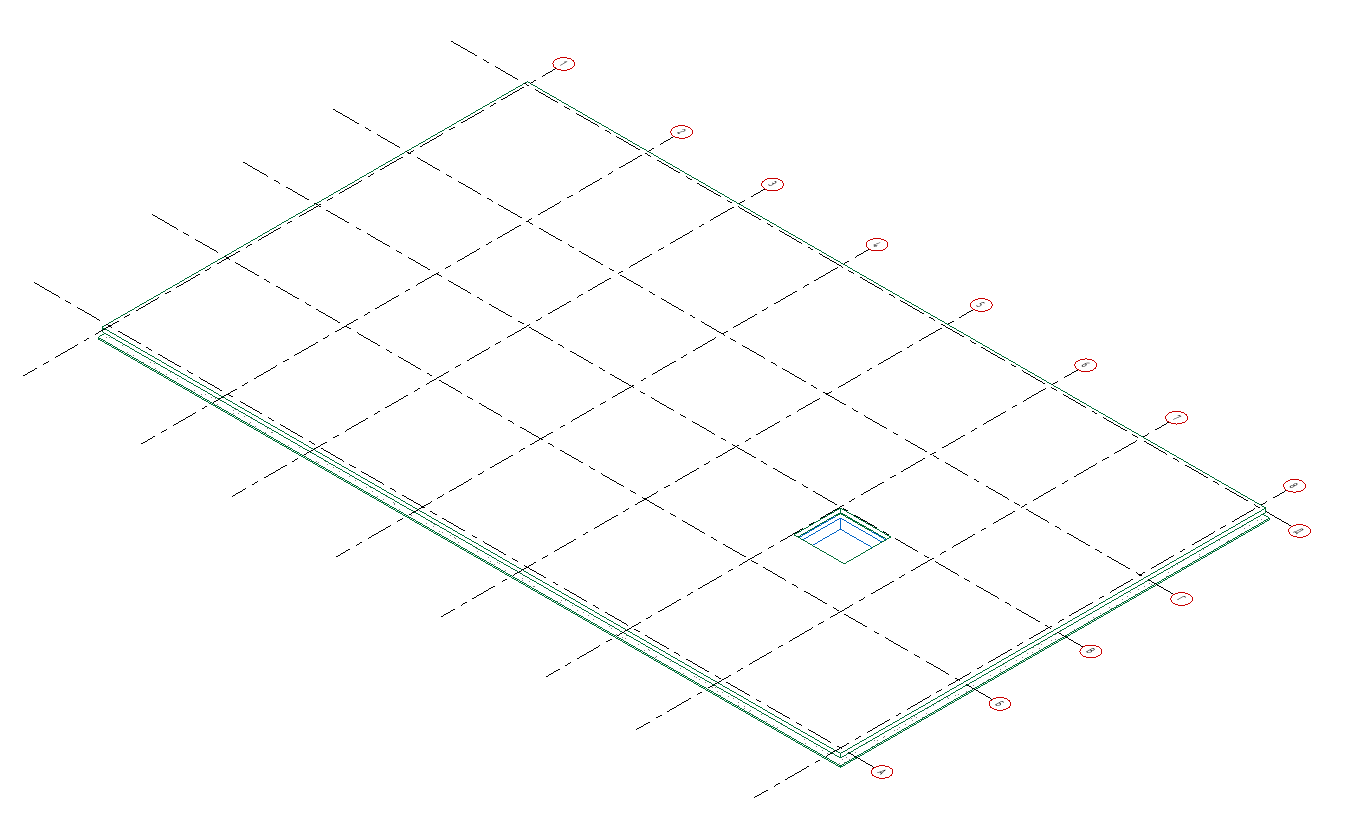

Моделирование котлована должно осуществляться после того, как готовы опалубка фундаментной плиты с приямками, утолщениями и бетонной подготовкой:

Подготовка геоподосновы для моделирования котлована

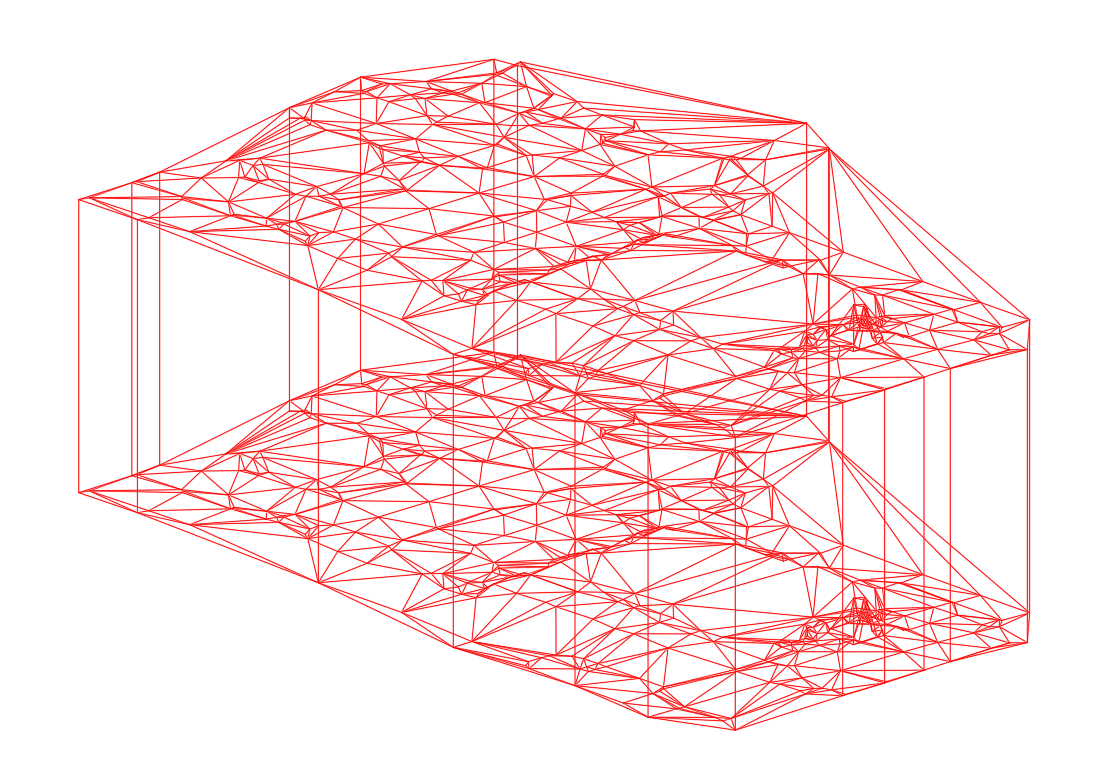

От отдела генплана передается модель грунта в формате DWG, представляющая собой выдавленный вниз от черной поверхности земли массив грунта с запасом 10-15 метров.

Модель с грунтом в формате DWG должна быть очищена от всех лишних элементов и аннотаций

Импорт геоподосновы в ревит

Модель грунта располагается на уровне с отметкой 0.000. Если уровень с такой отметкой отсутствует в модели, его нужно временно создать для построения грунта.

На вкладке "Вставить" выбираем "Связь САПР" и выбираем файл DWG с грунтом со следующими настройками:

  • На момент вставки поверхности в модели должны быть настроены общие координаты;
  • Если уровень 0.000 недоступен при вставке - поместить в доступный уровень. После вставки изменить базовый уровень на 0.000;

Выставляем грунт в корректное высотное положение. Для этого задаем ему смещение, равное абсолютной отметке с минусом:

Преобразуем массив грунта в редактируемое контекстное семейство:

  • Переходим в "Диспетчер связей" - На вкладке "Форматы САПР" находим наш DWG-файл, выбираем его и нажимаем "Импорт";
  • Выбираем DWG-файл на виде и копируем его в буфер обмена;
  • Создаем модель в контексте в категории "Обобщенные модели" (Наименование семейства "Черная земля");
  • В режиме редактирования контекстного семейства вставляем скопированный DWG-файл с выравниванием по уровню 0.000;
  • Выбираем DWG-файл на виде и нажимаем "Полное расчленение":

Обрезаем лишние участки грунта с помощью полых форм:

Задаем материал "33_Грунт земля", нажимаем "Завершить модель" и удаляем исходный DWG-файл с землей из проекта:

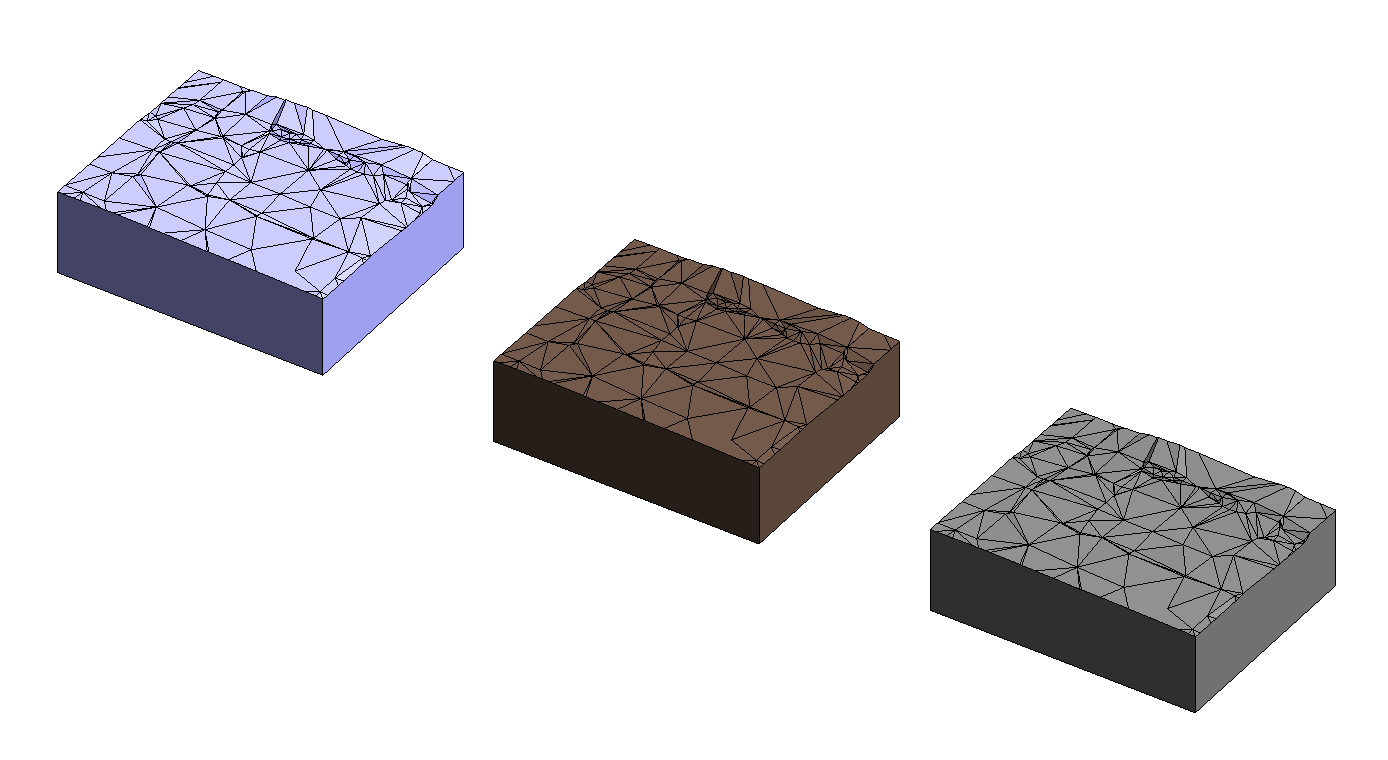

Копируем полученное контекстное семейство массива грунта 3 раза:

1 копия - для расчета объема выемки грунта (материал: "33_Грунт Выемка котлована");
2 копия - исходная черновая земля (материал: "33_Грунт земля");
3 копия - для расчета объема обратной засыпки (материал: "33_Грунт обратная засыпка").

Копировать все элементы рекомендуется в одну из ортогональных сторон (например: Влево) с фиксированным шагом (например 150 метров), чтобы на этапе работы с выемкой они не мешали, а на последующих шагах вернуть их на место, запомнив расстояние смещения.

Назначаем 2 и 3 копии материалы "33_Грунт земля" и "33_Грунт обратная засыпка" соответственно:

Моделирование выемки котлована

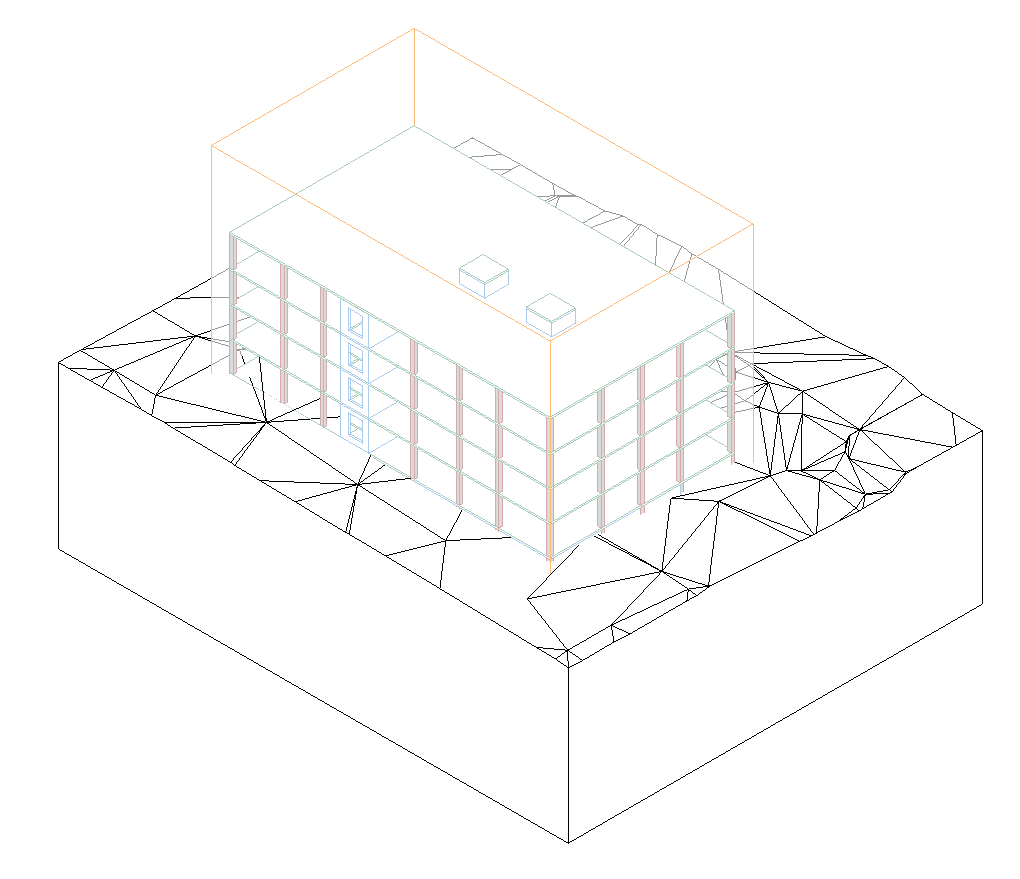

Для моделирования выемки котлована переходим в контекстное редактирование 1й копии семейства, где полыми элементами вырезаем пространство грунта вокруг здания.

Прорезание массива грунта вокруг здания

С помощью инструмента "Полый элемент выдавливания" создаем объем выреза в массиве грунта вокруг здания:

Для удобства построения в режиме редактирования семейства можно скрыть грунт и выбирать бетонную подготовку как основу построения

Моделирование откосов

Не выходя из режима редактирования выбираем инструмент "Полый элемент сдвига" и создаем траекторию откоса по низу ранее созданного выреза:

Нажимаем "Редактирование профиля" и рисуем контур откоса котлована с необходимым соотношением сторон.

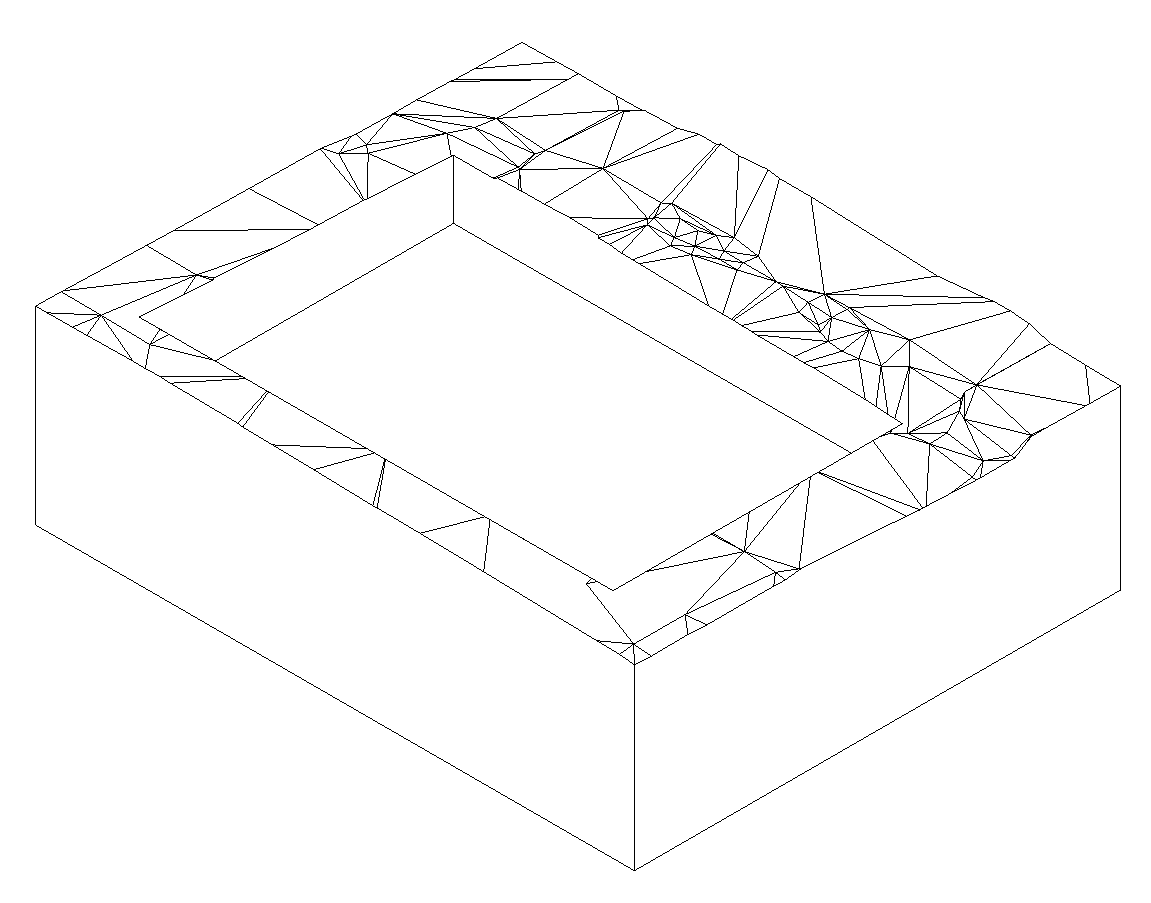

После построения полых элементов, вырезаем их из массива грунта и завершаем модель:

Выемки под приямки

Моделирование объема выемки под приямки осуществляется семейством 230_Выемка котлована (ОбщМод_Грань):

Получение объема выемки котлована

Берем 2 копию семейства земли с материалом "33_Грунт земля" и перемещаем его назад в исходное положение:

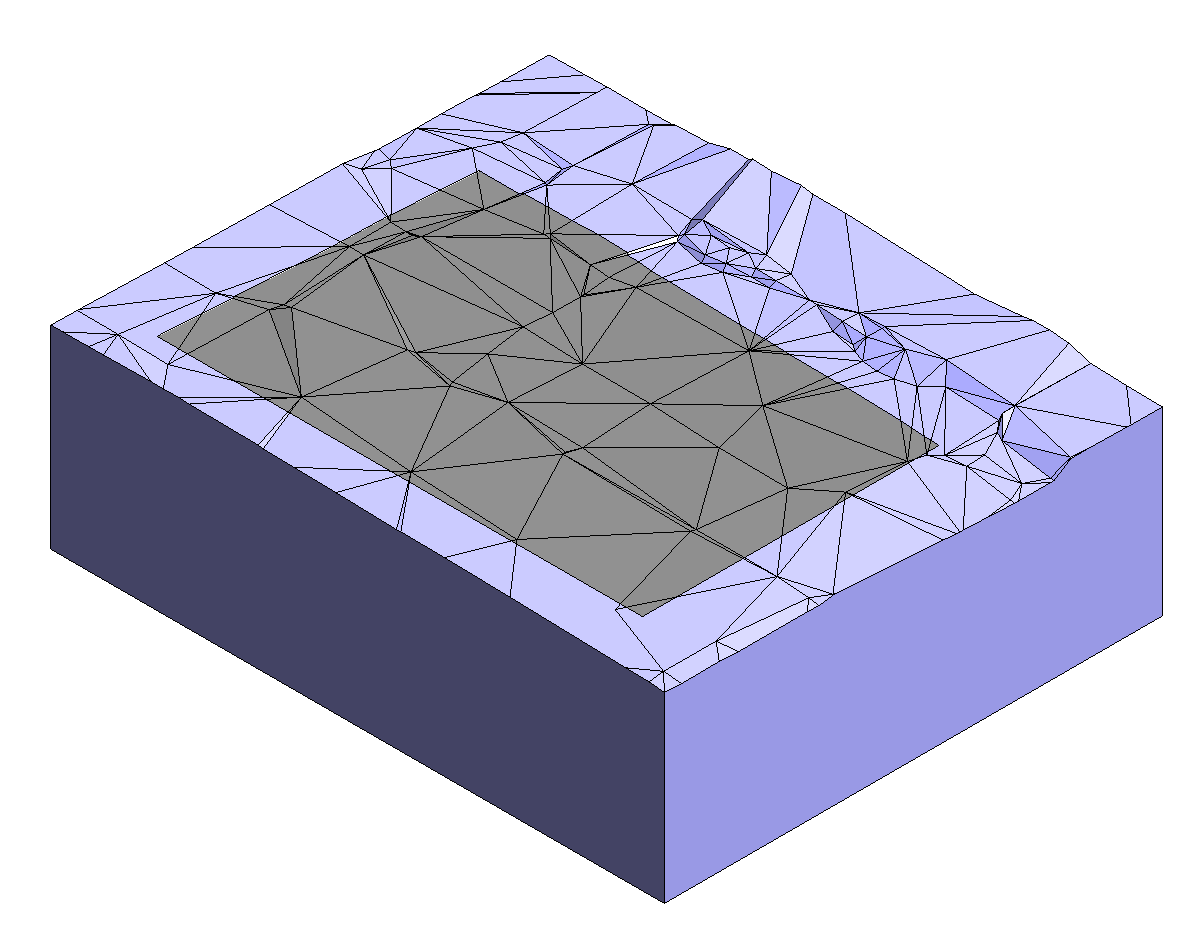

С помощью инструмента "Вырезать" вырезаем одну копию семейства из другой и получаем элемент с объемом выемки котлована:

Моделирование обратной засыпки котлована

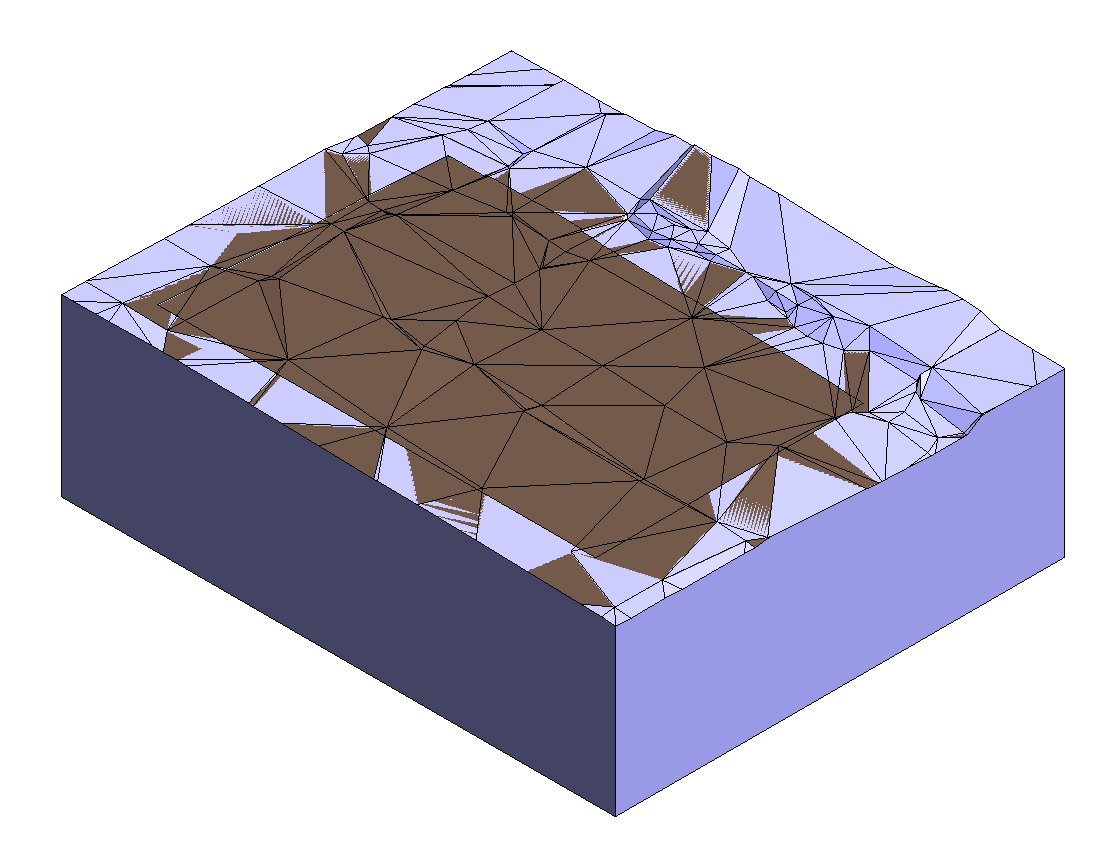

Для моделирования обратной засыпки переносим 3-ю копию земли с материалом "33_Грунт обратная засыпка" в первоначальное положение. Вырезаем из нее поверхность 1-й копии:

Переходим в контекстное редактирование семейства для обратной засыпки и полыми формами вырезаем из него объем здания. Получаем элемент с корректным объемом обратной засыпки:

Моделирование обратной засыпки котлована

Для специфицирования используется спецификация "Ведомость объемов земляных работ":
