Требования предъявляемые к шрифтам по Норм. Контролю
Требования сформированы в регламенте о порядке оформления ПД, РД и иной документации и должны применяться для рабочих чертежей, графических частей проектной документации и других графических документов
Элемент на листе | Гарнитура шрифта | Размер шрифта | Начертание / Особенности |
Заголовки (вид, разрез, сечение, спецификация и т.д.) | Arial Narrow | 5,0 | Сжатие 0,8. Толщина начертания 0,25. |
Обозначения (координационные оси, позиции, виды, разрезы, сечения) | Arial Narrow | 5,0 | Сжатие 0,8. Толщина начертания 0,25. |
Уровни/Высотные отметики | Arial Narrow | 3,0 | Сжатие 0,8. Толщина начертания 0,25. |
Текст в таблицах, технических требованиях, на выносных линиях | Arial Narrow | 3,0 | Сжатие 0,8. Толщина начертания 0,25. |
Текст в таблицах (для насыщенных чертежей) | Arial Narrow | 2,0 | Сжатие 0,8. Толщина начертания 0,25. Допускается для чертежей с большим объемом текста. |
Размерные числа | Arial Narrow | 2,5 | Сжатие 0,8. Толщина начертания 0,25. |
Текст технических требований и характеристик | Arial Narrow | 3,0 | Сжатие 0,8. Толщина начертания 0,25. Пункты нумеруются, печатаются с абзацного отступа 15 мм. |
Примечания и примеры на графических листах | Arial Narrow | 3,0 (рекомендуемый) | Сжатие 0,8. Толщина начертания 0,25. Текст печатается с абзацного отступа. |
Спецификация оборудования должна быть оформлена по ГОСТ 21.110-2013 и иметь головку таблицы (шапку) по форме 1 (если нет особых требований Заказчика)
Так же необходимо учесть QC W17. Нормативные документы
Чек-лист
Заменить шрифт в спецификациях (ModPlus)
Заменить шрифт в Стилях текста и Размерах (ModPlus)
Заменить шрифт на Легендах / Чертежных видах / Листах (Вручную)
Заменить шрифт в семействах категорий Аннотационные обозначения и Элементы узлов (ModPlus)

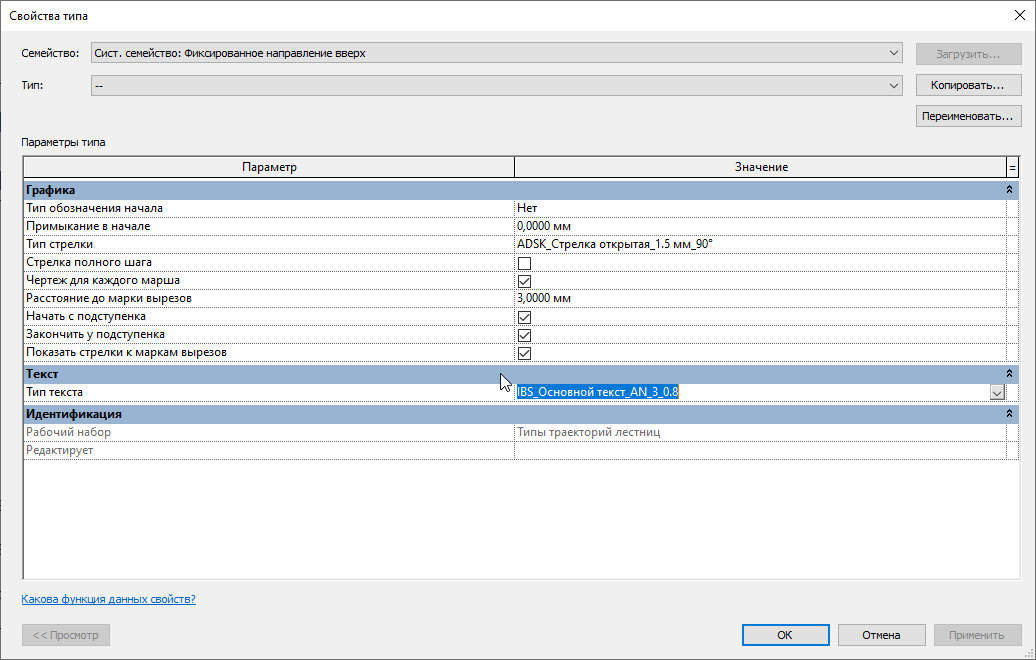

Заменить шрифт в системных семействах (Вручную)
При замене шрифтов в семействах, старайтесь не трогать следующие семейства IBS:
Подгрузите готовые штампы из реестра семейств с текстом Arial Narrow: Y:\000_BIM-стандарты\040_Семейства\Общие\IBS\Аннотационные обозначения\Штамп IBS
И актуальные подписи из реестра: Y:\000_BIM-стандарты\040_Семейства\Общие\IBS\Аннотационные обозначения\Подписи\Подписи RFA\2025 - обновление (Arial Narrow)
Плагины для ускоренной замены шрифтов
Для ускорения замены шрифта во всем проекте рекомендуется использовать плагин ModPlus
В данном палгине в разделе Изменить находится полезная кнопка Заменить шрифт

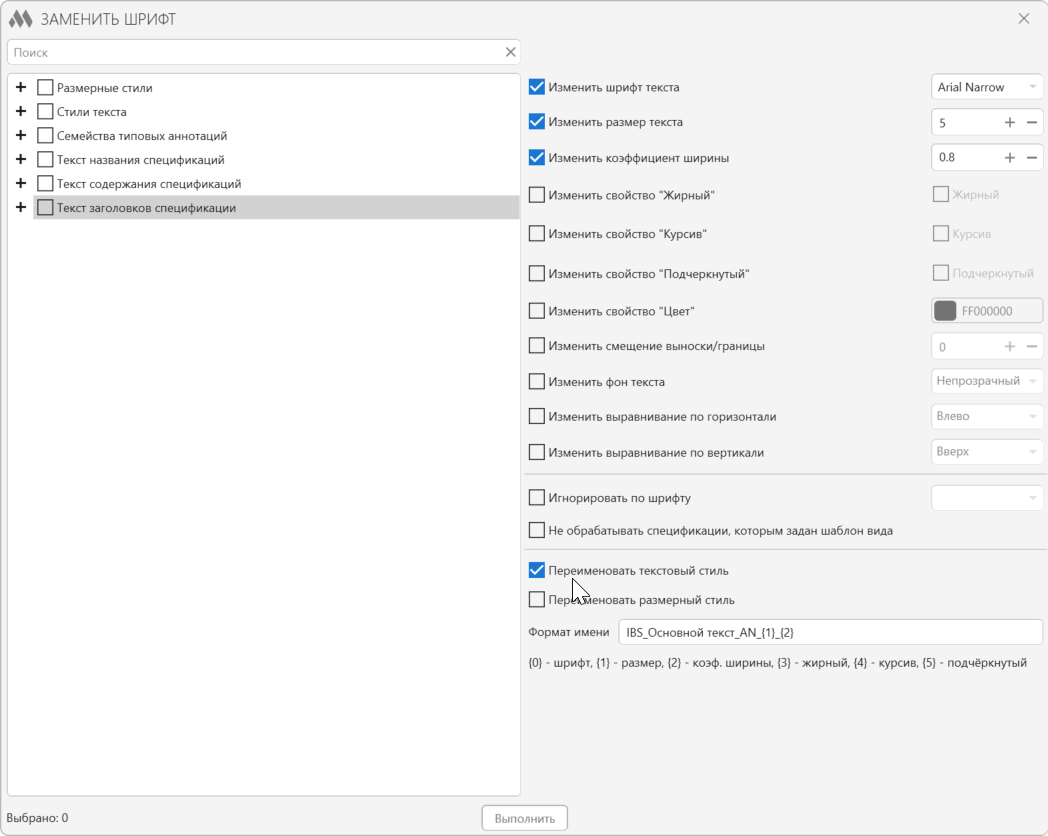

При нажатии на эту кнопку откроется меню:
Где необходимо выбрать элементы, которым необходимо переназначить шрифт из раскрывающегося списка при нажатии на
→
или полностью категории при помощи нажатия галочки

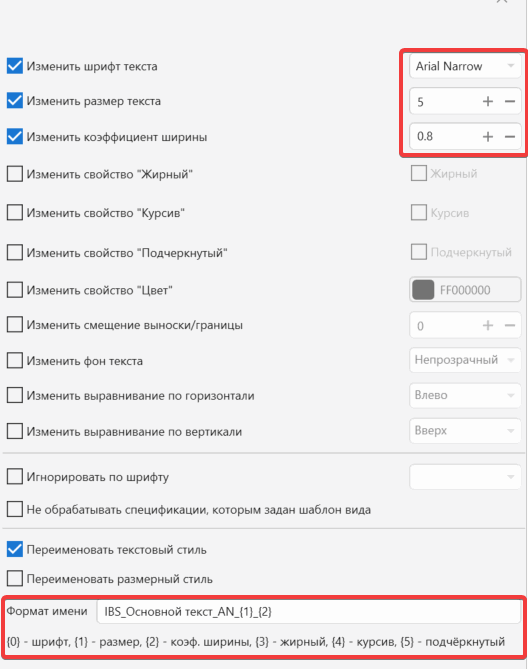

В окне редактора необходимо прожать необходимы настройки в зависимости от требований норм контроля, для выбранного элемента:
Текст для вставки названия шрифта: IBS_Основной текст_AN_{1}_{2}
После использования плагина необходимо проверить результат его работы!
Особенности замены шрифтов в спецификациях
Меняя шрифт в спецификациях, необходимо иметь в виду, что шрифт в них регулируется двумя различными способами:
- Задание стилей текста в свойствах спецификации на вкладке Вид. По умолчанию шрифт в спецификациях регулируется именно через через стили текста:
- Переопределение стиля через непосредственное выделение текста/столбцов спецификации и задания ему собственных настроек шрифта:
Для изменения шрифта в спецификациях рекомендуется редактировать именно стили текста, так как это первичная и основная настройка текста спецификаций:
И далее, в случае если это не повлияло на какую-то часть спецификаций (так как она была переопределена вручную), можно воспользоваться опциями по изменению текста названия/содержания/заголовков спецификаций:
Обратите внимание, что при замене текстов заголовков/содержания спецификаций меняется весь текст спецификации, даже в столбце, который задаёт размер высоту шапки/строки. Поэтому при использовании этой функции их высота будет сброшена до размера текста! Поправить это можно только вручную!
