Назначение
- Быстрый поиск библиотечных семейств.
- Загрузка семейства в проект.
Описание функционала
Для открытия окна (если было закрыто) воспользуйтесь кнопкой "Менеджер семейств", в дальнейшем окно запомнит своё положение и будет активно при запуске Revit.
Окно менеджера

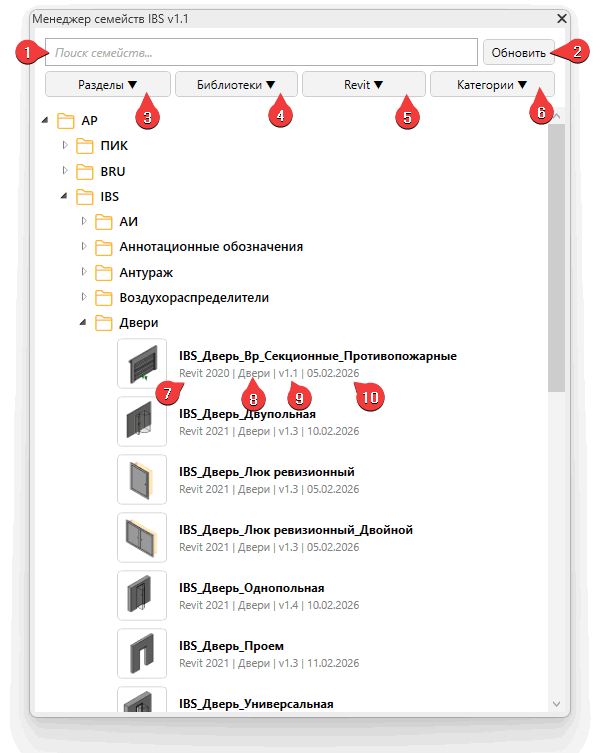

В открытом окне нас встречает пользовательский интерфейс:
- Блок поиска семейств, можно вписать часть наименования семейства для фильтрации списка семейств (регистр не важен).
- Принудительно обновляет дерево семейств (отправляется запрос на сервер, для получения актуальных данных о семействах, данные на сервере обновляются раз в 15 минут).
- Фильтр с возможностью выбрать несколько разделов.
- Фильтр с возможностью выбрать различные библиотеки разработчиков семейств.
- Фильтр с возможностью выбора подходящей версии Revit для семейств (автоматически выставляет все семейства доступные для текущего проекта).
- Фильтр с возможностью выбора категорий семейств.
- Версия Revit семейства.
- Категория Revit семейства.
- Версия семейства (заполняется BIM специалистом при редактировании семейства).
- Дата последнего изменения семейства в библиотеки семейств.
Вкладка "Разделы"
Тут необходимо отметить Разделы которые вам необходимы, обычно это "ваш раздел" и "Общий".
Вкладка "Библиотеки"
Тут необходимо отметить подходящие библиотеки под ваш проект. На разных проектах разрешены разные библиотеки.
Вкладка "Revit"
Галочки отмечаются автоматически в соответствии с запущенным Revit.
Вкладка "Категории"
- Поиск по категориям.
- Кнопка сброса выделенных категорий.
Загрузка семейств в проект

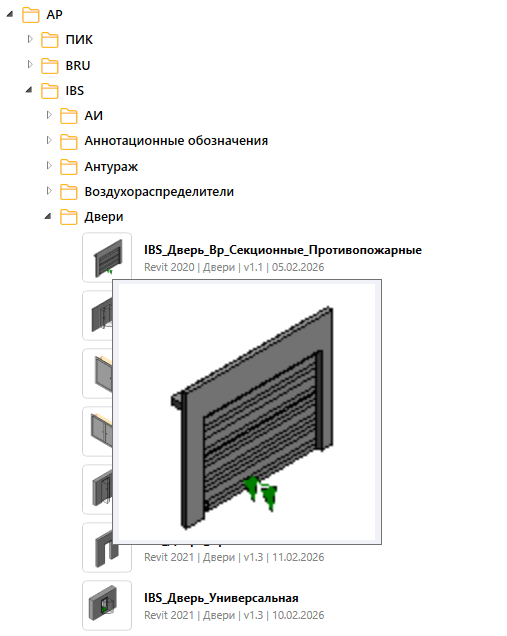

Для загрузки семейства в проект достаточно двойного клика по объекту семейства. Начнется скачивание файла, после успешного добавления Revit предложит разместить семейство на активном экране.
Для загрузки с последующим размещения семейства, необходимо выполнить двойной клик по нему.
Для прекращения размещения достаточно нажать "ESC".
При загрузке семейств:
- Совместимость «снизу вверх»: При загрузке семейства более ранней версии Revit происходит автоматическое обновление семейства до версии текущего проекта.
Отсутствие обратной совместимости: Revit не поддерживает открытие или загрузку семейств, созданных в более поздних версиях программы.
Мониторинг загружаемых семейств
Функционал менеджера семейств включает мониторинг загружаемых пользователем компонентов, что обеспечивает соблюдение стандартов и чистоту данных в моделях.
Что запрещено:
- Загрузка сторонних семейств не из "Менеджера семейств".
- Копирование из проекта в проект, между разными проектами (разные сервера).
- Редактирование и обратная загрузка семейств в модель.
Что разрешено:
- Копирование между моделями на одном проекте (сервере).
- Копирование из моделей-библиотек расположенных на: "Y:\000_BIM-стандарты\040_Семейства".
- Блокировки распространяются только на модели расположенные на Revit-Server.
