Нумерация отверстий
Автоматическое заполнение параметра "ADSK_Позиция" у отверстий в соответствии с отметкой и размерами отверстий.
Команда работает только с отверстиями IBS!
Команда нумерует отверстия по уровням, добавляя пользовательский префикс.
Нумерация осуществляется сначала по значению параметра "ADSK_Отверстие_Ширина", далее по "ADSK_Отверстие_Высота". При этом учитывается высота расположения от пола до низа отверстия: при одинаковых габаритах, но разных отметках, нумеруется сначала отверстие, расположенное ниже. При одинаковых габаритах отверстий и одинаковой отметке нумерация будет одинаковой.

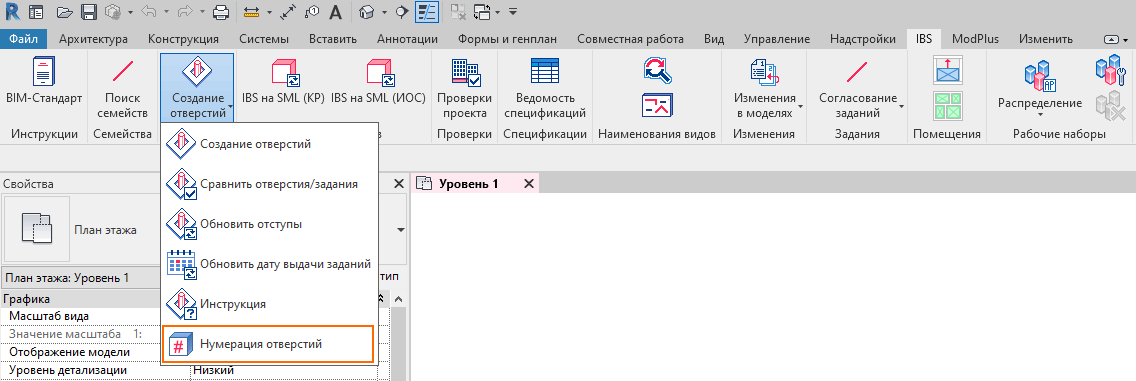

Кнопка для вызова команды находится на вкладке IBSв группе команд Создание отверстий:
При нажатии на кнопку открывается окно для введения префикса для нумерации.
- Сначала вводится префикс. По умолчанию введён префикс "ОТ", однако при необходимости можно ввести другое значение;
- Далее необходимо подтвердить действие, после чего команда отработает и отверстия будут пронумерованы.
После отработки плагина появится окно с информацией о количестве обновлённых отверстий:
Результат выполнения:
