Параметры и спецификации

Для правильной работы скриптов в модели должны быть следующие параметры :

• IBS_BRU_Размер
• IBS_BRU_Длина
• IBS_BRU_Наименование
• IBS_BRU_Материал
• IBS_BRU_Масса

А также модель должна быть валидной

Под данный скрипт созданы спецификации для сравнения объемов.

Спецификации и необходимые параметры можно скопировать в свою модель отсюда:

Спецификации наименованы по схеме IBS_BRU_Сравнение объемов_[Категория спецификации Revit/Логика]

Алгоритм работы

Данный скрипт записывает значение параметров, проверяя их по приоритету. Тем самым копирует алгоритм валидатора.

В параметр IBS_BRU_Размер записывается приоритетный заполненный параметр, который попадает в валидатор:

Или же записывается приоритетный заполненный параметр Марки в зависимости от Типа СК:

Аналогичным образом заполняются параметры: "IBS_BRU_Длина", "IBS_BRU_Наименование", "IBS_BRU_Материал" для необходимых Типов СК (Группа модели)

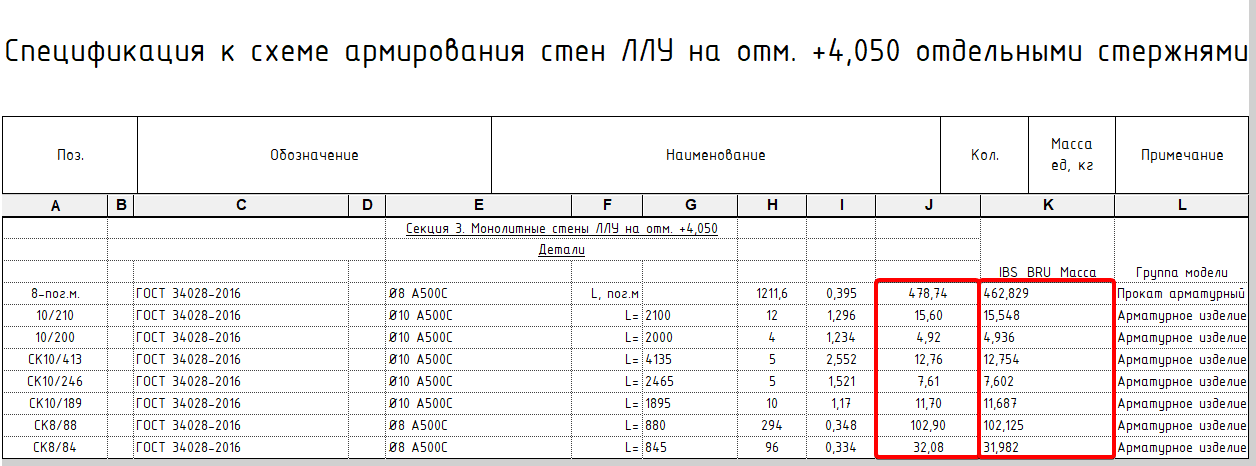

Спецификации

Спецификация состоят из нескольких столбцов:

1. Наименование по БРУ - объединенный параметр (в зависимости от Типа СК объединены разные параметры). Наименование элемента в ведомости объемов от Брусники.
2. Число - для расчета количества в штуках.
3. IBS_BRU_Длина - параметры для сравнения с параметром объема в спецификациях документации
4. IBS_BRU_Материал - параметр для записи корректного наименования материала, попадающего в валидатор
5. IBS_BRU_Наименование - параметр для записи корректного наименования элемента, попадающего в валидатор
6. IBS_BRU_Размер - параметр для записи корректной марки или размера элемента, попадающий в валидатор
7. IBS_BRU_Масса - параметр для расчета массы арматуры в зависимости от найденных IBS_BRU_Длина и IBS_BRU_Размер, для сравнения с параметром объема в спецификациях документации

В зависимости от Раздела или Типа СК параметры могут немного разниться

Данные спецификации сравниваются с ведомостью объемов от Брусники и объемами в документации

Скрипт для сравнения объемов КР

Данный скрипт обрабатывает следующие категории семейств:

• Каркас несущий
• Лестницы
• Несущая арматура
• Несущие колонны
• Окна
• Перекрытия
• Стены
• Армирование по площади несущей конструкции
• Армирование по траектории несущей конструкции
• Обобщенные модели
• Фундамент несущей конструкции
• Двери
• Колонны

Алгоритм действий

1. Скопируйте себе в модель необходимые спецификации
2. Запустите нужный скрипт
3. После завершения работы скрипта, спецификации должны заполнится
4. Сравните полученные значения параметров Число, IBS_BRU_Длина, Площадь, Объем с "Ведомостью объемов" от Брусники (они должны совпадать, если нет, то скорей всего что то не попадает в валидатор)

5. Сравните полученные значения параметров Число, IBS_BRU_Длина, Площадь, Объем, IBS_BRU_Масса с ведомостью объемов в документации (создайте копию своих ведомостей и добавьте в них эти параметры с вычислением итогов)

Если есть разногласия их необходимо определить и скорректировать

Журнал изменений

19.03.2026 - v1.0 - Создание
