Для корректного заполнения спецификаций необходимо запустить скрипты в определенной последовательности указанной в наименовании скрипта.
Шаг 1. Заполнение параметра "IBS_Деление спецификации"
Для корректного разделение спецификации на части необходимо присвоить номер строки спецификации. Выполняется с помощью функции плагина ModPlus "Нумерация".
Проверяем наличие параметра "IBS_Деление спецификации" в проекте, затем открываем необходимую спецификацию.
На вкладке ModPlus находим кнопку "Нумерация" и жмем.
В открывшемся окне делаем настройки и жмем "Выполнить"
Пример корректного заполнения номера строки
Шаг 2. Нарезка спецификации на части
Необходимо проверить ширину столбцов спецификации, если есть отклонения, необходимо исправить.
Важно предварительно нажать на строки спецификации, что бы Revit корректно получил активный вид со спецификацией.

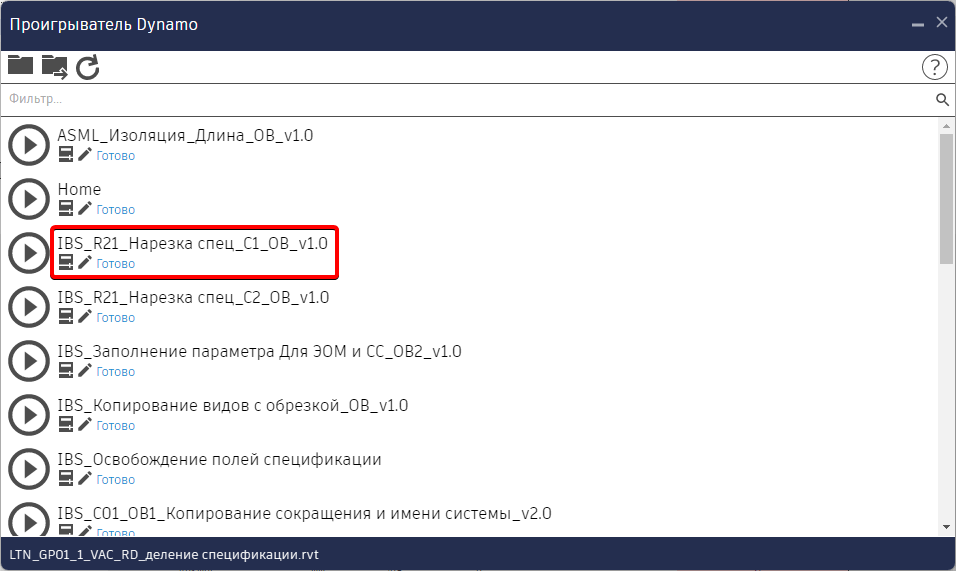

Открываем Проигрыватель Dynamo, выполняем скрипт.
Пример корректной работы скрипта, созданы 8 частей:
Шаг 3. Размещение частей спецификаций на листах
В проекте должны быть штампы IBS:
- IBS_Штамп_Форма 5
- IBS_Штамп_Форма 6

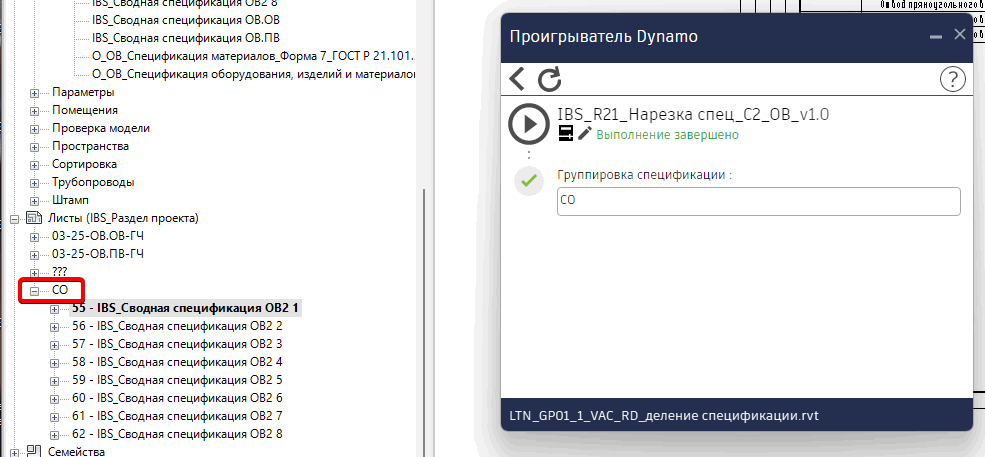

В настройках скрипта можно указать значение для группировки листов

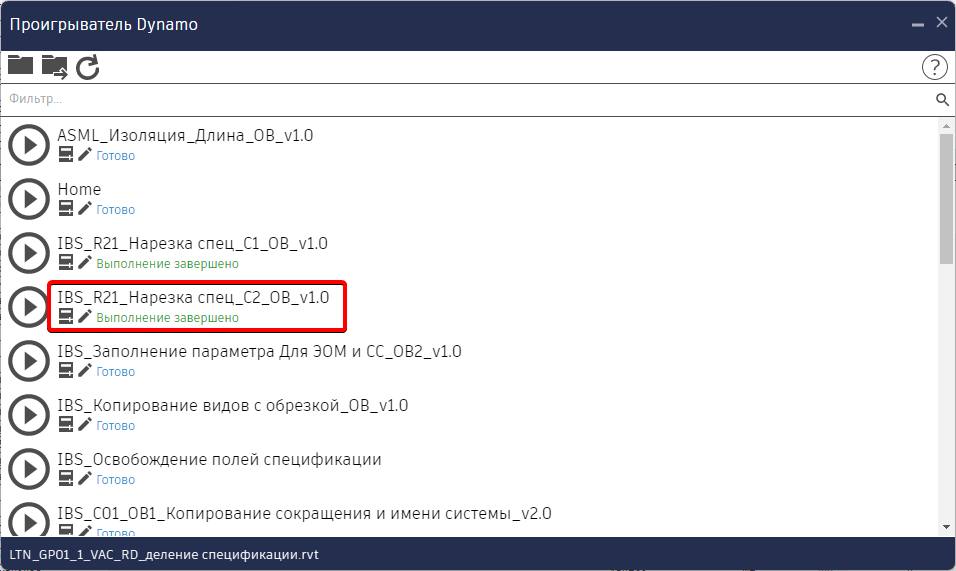

Далее необходимо выделить спецификации и выполнить скрипт.
Важно выделить только части, оригинал спецификации не нужно выделять

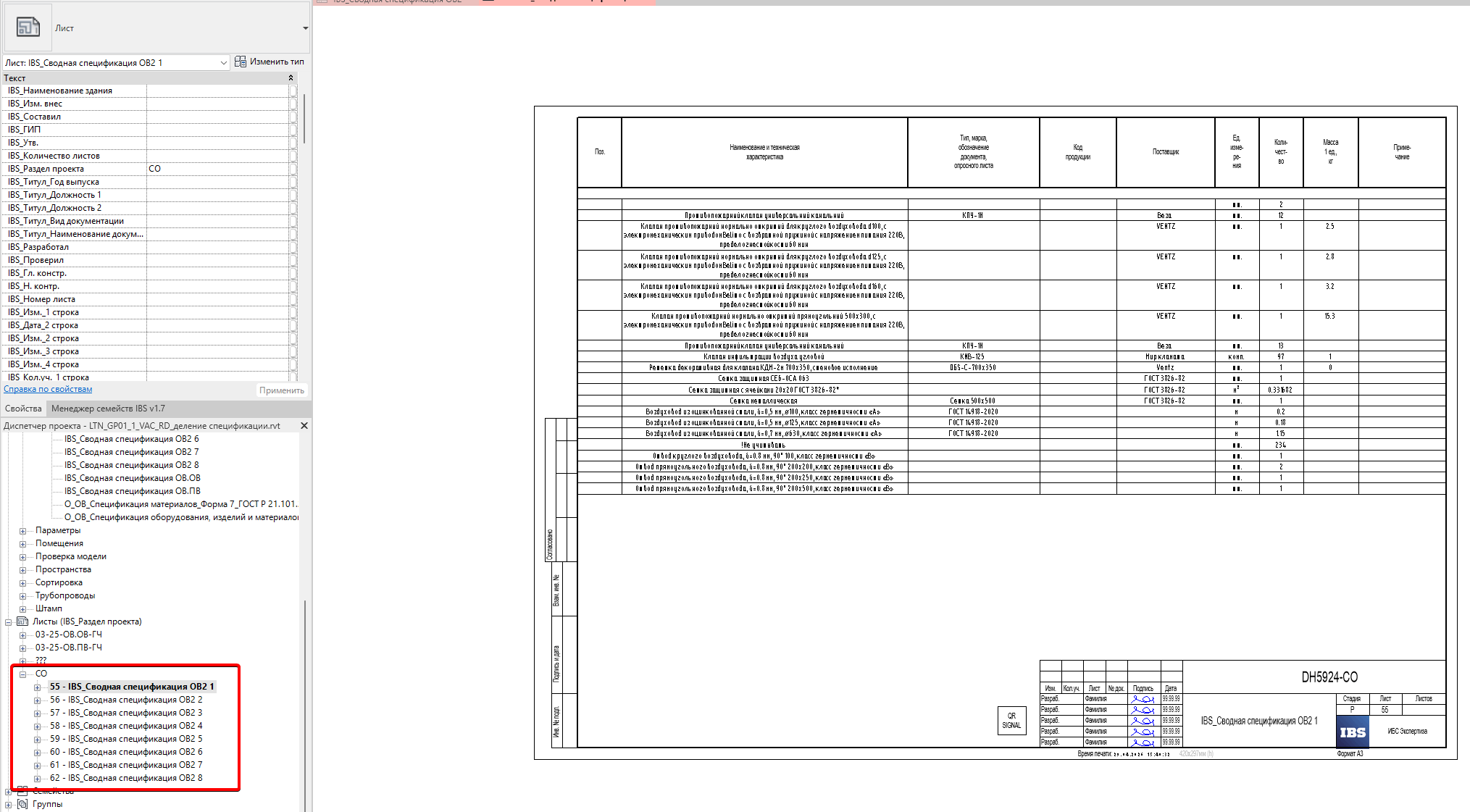

Пример созданных листов и размещенных спецификаций на них
