Описание плагина

Плагин Eneca Links Manager позволяет загружать одновременно несколько связей напрямую с Revit Server.

Установка плагина

Файл установки находится на диске Y в папке Y:\000_BIM-стандарты\050_Плагины\Плагины сторонние\Links Manager (Eneca)

Установщик необходимо скопировать из папки и сохранить локально у себя на компьютере.

Запуск плагина из Revit

Для запуска плагина необходимо после открытия модели перейти на вкладку Eneca и нажать единственную кнопку Links Manager.

Далее откроется окно самого плагина.

Порядок работы с плагином

Нажмите кнопку Настройки ревит сервера и выберете нужный сервер.

Обратите внимание, функция выбора ревит сервера работает в очень урезанном формате: плагин позволяет выбрать только первый в списке сервер, а остальные сливаются в одну кнопку:

Чтобы выбрать другой сервер, перед запуском плагина необходимо в файле управления ревит серверами "C:\ProgramData\Autodesk\Revit Server 202Х\Config\RSN.ini" вписать нужный сервер на первое место:


После выбора нужного сервера нажмите на Ревит сервер, дождитесь загрузки сервера и перейдите к нужным файлам в структуре папок.

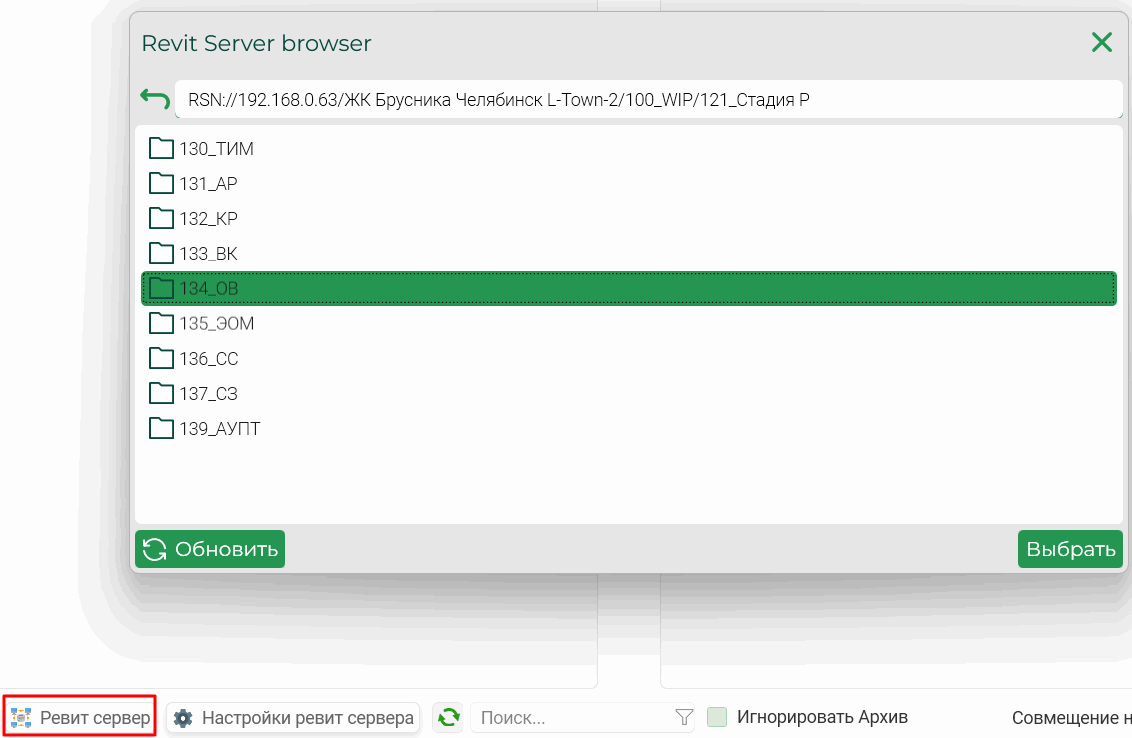

Допустим, вам нужно загрузить файлы из папки 134_ОВ. Для этого нажмите на нужную папку и далее - Выбрать.

После выбора папки будут отображены все файлы, которые можно загрузить. Можно выбрать все файлы или лишь некоторые и перенести их в правую часть для дальнейшей загрузки в проект.

Пункты 2 и 3 можно повторить неограниченное количество раз, чтобы загрузить модели нескольких разделов, или же, при нажатии на Ревит сервер выбрать весь сервер и в появившихся файлах отобрать нужные.

Таким образом вы получите набор файлов, которые можно загрузить в проект одновременно в одной операции.

После формирования набора файлов для загрузки в правой части выберете способ загрузки По общим координатам и нажмите Запустить.


Окончание работы

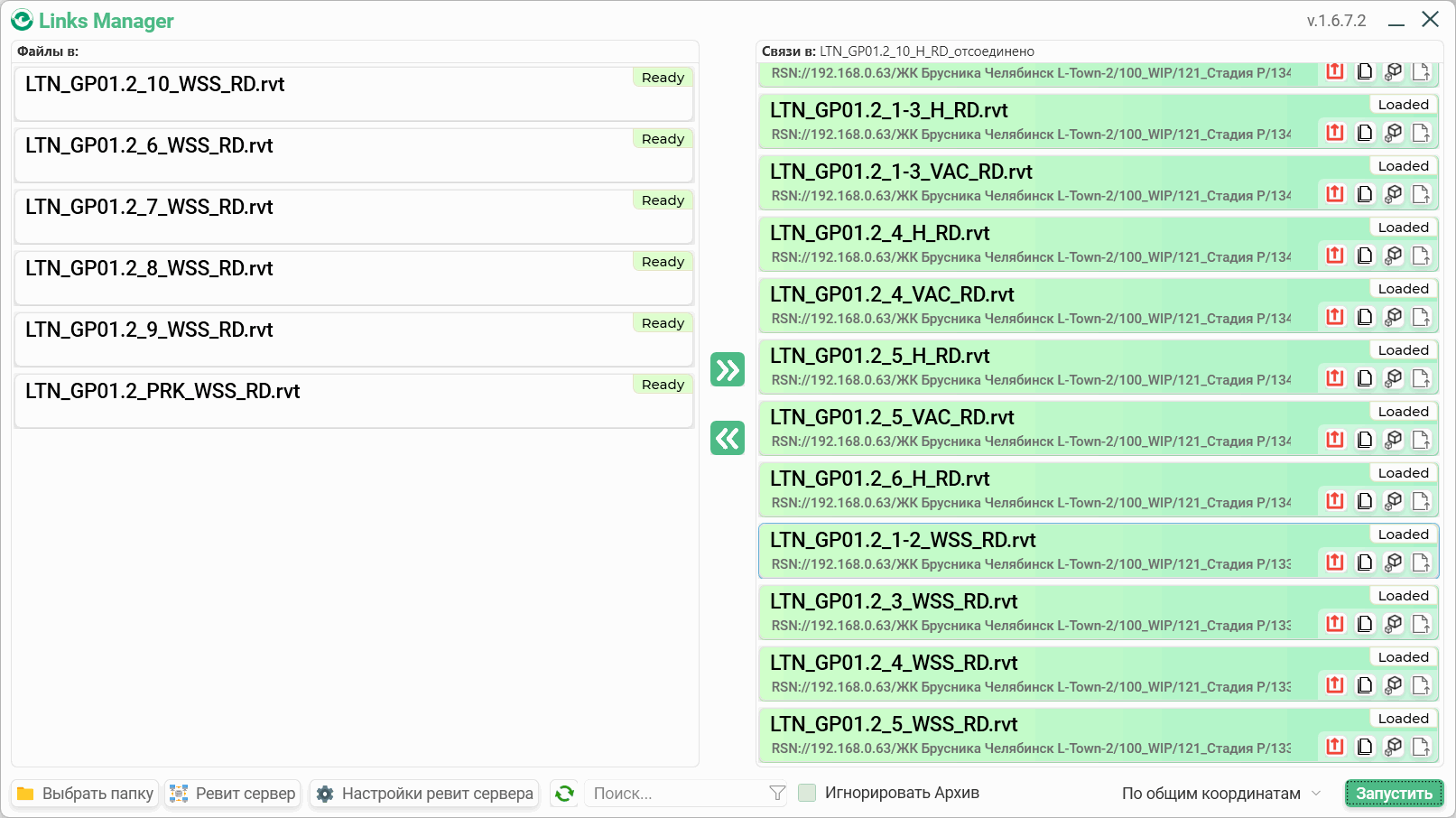

После загрузки связей появится окно, предупреждающее об успешной загрузке. Загруженные связи в плагине будут отображаться зеленым цветом. В случае, если связь будет выгружена она окрасится красным.

В плагине у связей появится дополнительный функционал, позволяющий выгрузить и обновить связи, но эти функции менее полезны, поэтому описания их работы не будет.

В данном примере набор из 13 связей ОВ и ВК загрузился за 11 минут. Скорость загрузки зависит от величины моделей и от скорости вашего подключения к интернету.

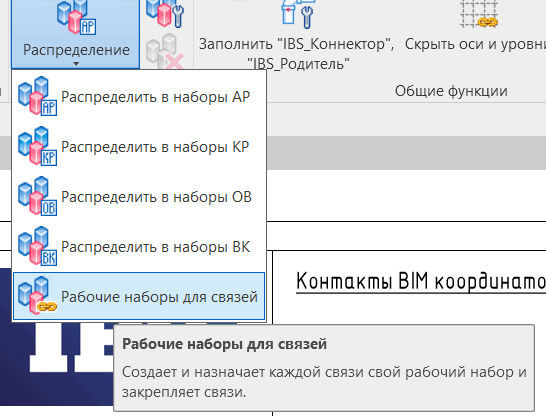

После загрузки связей обязательно нажмите на кнопку создания рабочих наборов для связанных файлов в плагине IBS!
