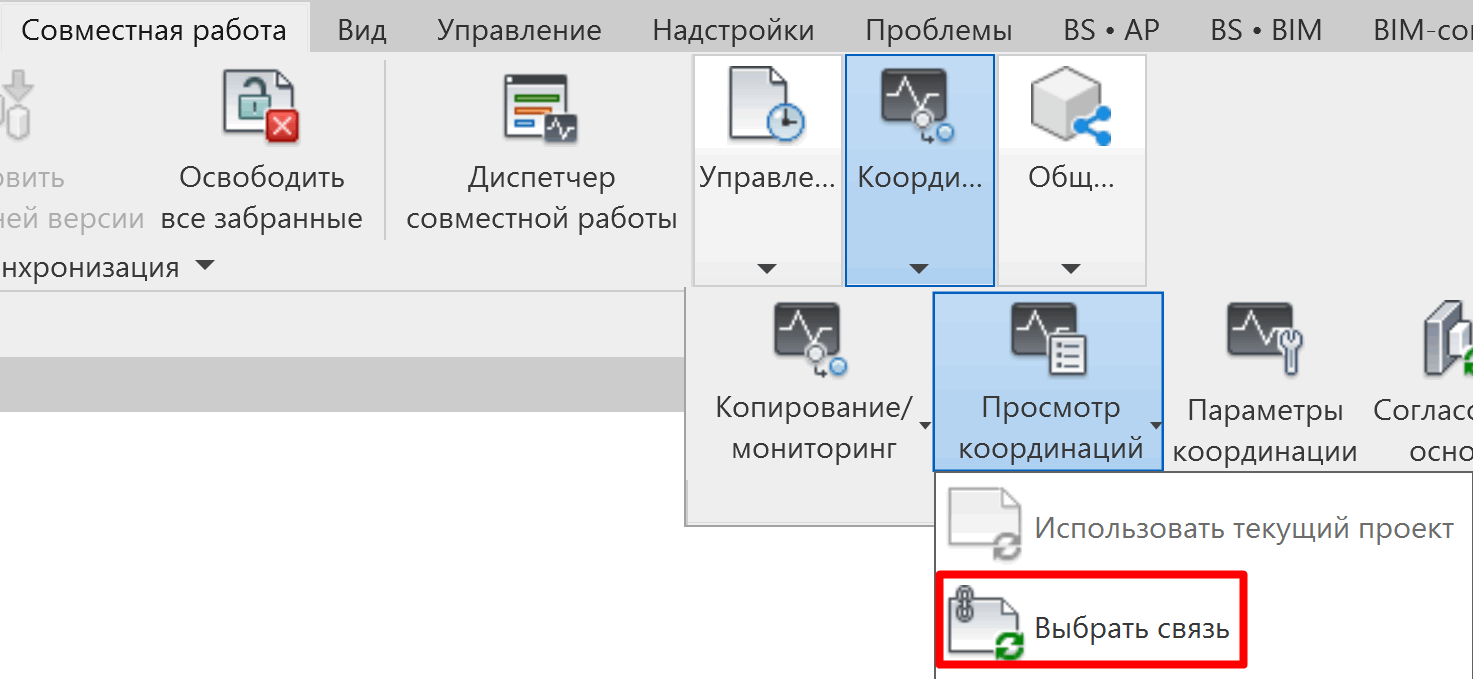

При просмотре координаций можно задать способ обработки каждого изменения в текущей модели в диалоговом окне «Просмотр координаций» (Совместная работа - Просмотр координаций - Выбрать связь):

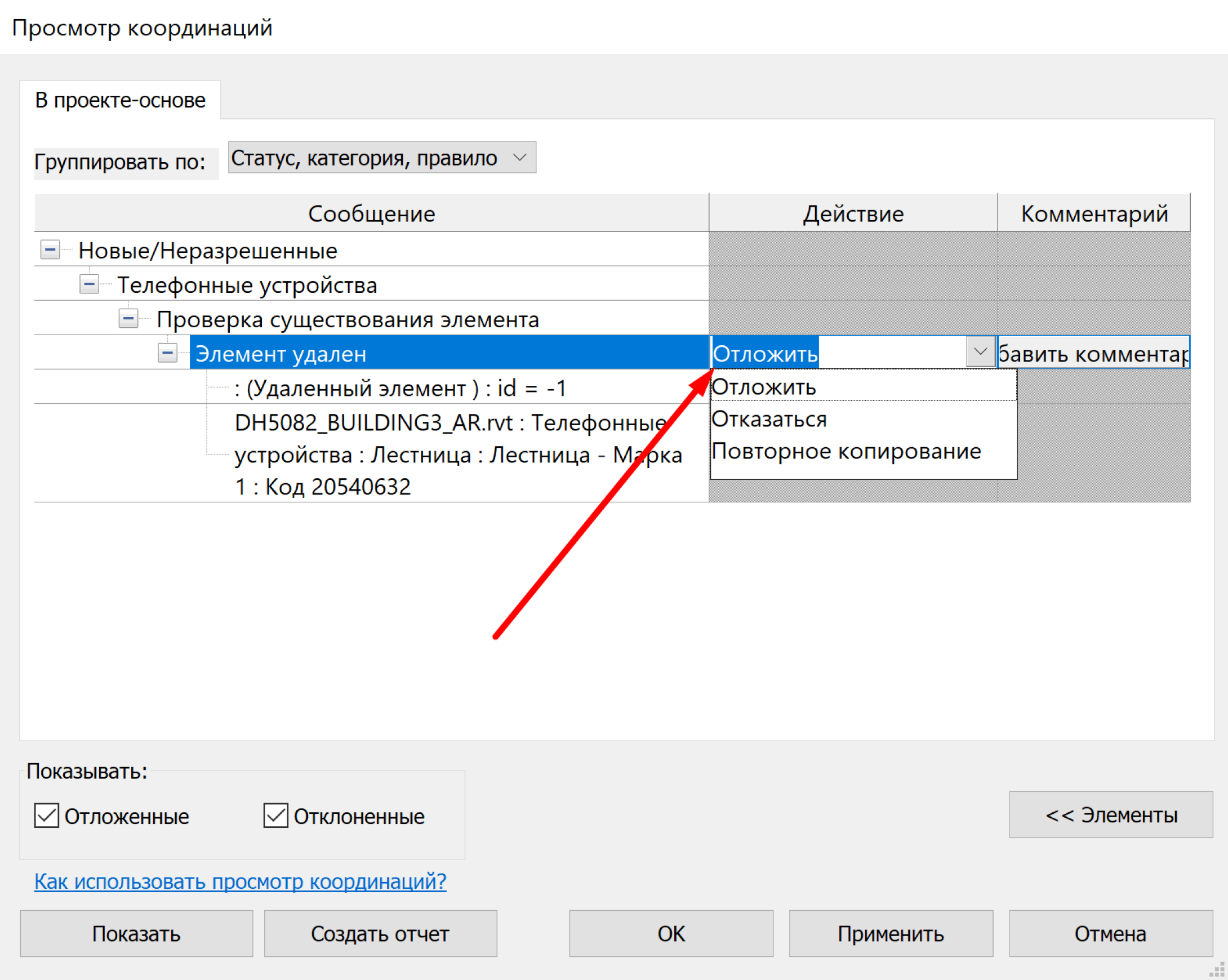

Откроется окно просмотра координаций. Чтобы назначить действие для изменения, щелкните в столбце «Действие» и выберите действие в раскрывающемся списке. Предлагаемые значения действий зависят от типа изменения:


Действия, приводящие к изменениям, влияют только на текущую модель. Они не приводят к изменению связанной модели.

Возможные действия:

  • Отложить/Ничего не делать. Действия не предпринимаются. Это значение откладывает принятие решения по изменению на более позднее время.
  • Отказаться. Это действие указывает на то, что изменение, внесенное в элемент текущей модели, некорректно. Вместо него изменение должно быть внесено в соответствующий отслеживаемый элемент в связанной модели.
  • Принять разницу. Это действие указывает на то, что изменение, внесенное в отслеживаемый элемент, приемлемо. Взаимосвязь обновляется без изменения соответствующего элемента. Например, допустим, что 2 отслеживаемые линии сетки находятся на расстоянии 200 мм друг от друга и одну перемещают на расстояние 300 мм. При выборе действия «Принять разницу» отслеживаемые линии сетки не перемещаются, а взаимосвязь обновляется с учетом расстояния в 300 мм.
  • Изменить. Линия сетки или осевая линия стены изменена или перемещена. Выберите «Изменить» для применения этого изменения к соответствующему элементу в текущей модели.
  • Переименовать. Изменено имя отслеживаемого элемента. Выберите «Переименовать» для применения этого изменения к соответствующему элементу в текущей модели.
  • Перенести. Выполнено перемещение отслеживаемого элемента. Выберите «Перенести» для применения этого изменения к соответствующему элементу в текущей модели.
  • Переместить прибор в основе для размещения связанного прибора: отслеживаемый прибор перемещен. Это действие используется для перемещения прибора в главной модели в местоположение прибора в связанной модели. Данная операция подходит только для приборов, не являющихся основами. Если прибор служит в качестве основного и размещен на поверхности с помощью инструмента «Выбрать новую основу», то при выборе этого действия появится предупреждение «Прибор используется в качестве основы».
  • Пропустить новые элементы. В отслеживаемую стену или перекрытие, используемые в качестве основы, был добавлен новый элемент. Это действие выбирают, чтобы игнорировать новый элемент в основе. Изменения в нем не будут отслеживаться.
  • Копировать новые элементы. В отслеживаемую стену или перекрытие, используемые в качестве основы, был добавлен новый элемент. Это действие выбирают для добавления нового элемента в основу и отслеживания изменений в нем.
  • Удалить элемент. Отслеживаемый элемент удален. Это действие выбирают для удаления соответствующего элемента в текущей модели.
  • Копировать эскиз. Изменен эскиз или граница отслеживаемого проема. Это действие выбирают для изменения соответствующего проема в текущей модели.
  • Обновить границы. Изменены границы отслеживаемого элемента. Это действие выбирают для изменения соответствующего элемента в текущей модели.
