Для работы на проектах используются следующие семейства титульного листа и основного штампа:


Они находятся в папке: Y:\000_BIM-стандарты\040_Семейства\Аннотационные обозначения\Штамп IBS

Перед работой важно учитывать 2 основных аспекта:

  1. Штамп размещается на листе. Лист – это отдельный вид внутри Revit, который можно специфицировать, добавлять для него новые параметры и проч.
  2. Штамп – это семейство категории Аннотационные обозначения, экземпляр которого размещается на листе. С помощью меток штамп может выводить значения параметров листа, а также сведения о проекте. Однако штамп нельзя специфицировать, нельзя назначать ему новые параметры внутри проекта. Его можно только направить в BIM-отдел на корректировку/доработку.

Титульный лист

На рисунке ниже можно увидеть семейство титульного листа формата А4К с названием параметров для заполнения:

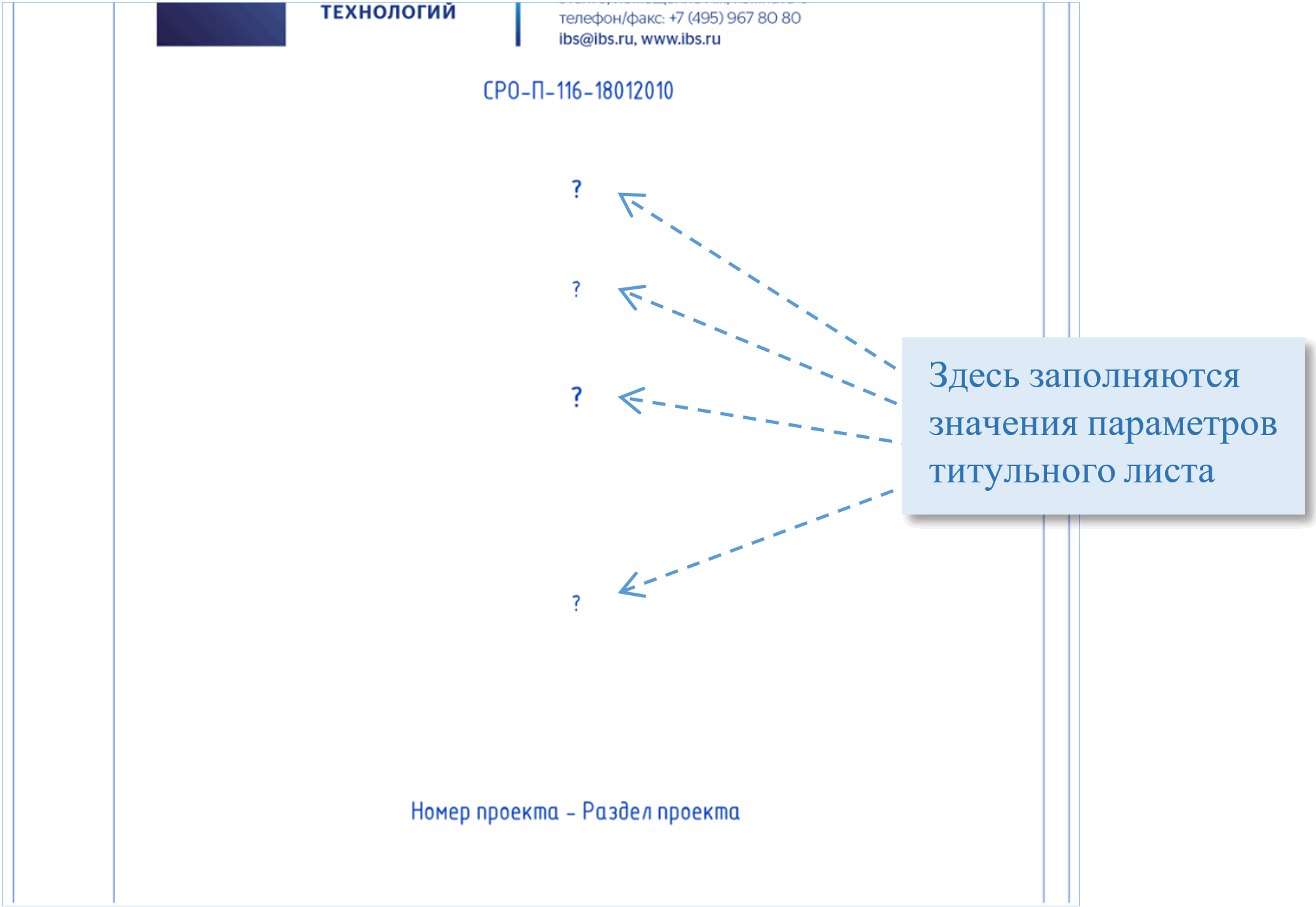

Значения параметров можно заполнять прямо на листе. Для этого необходимо нажать на семейство штампа/титульного листа и кликнуть по вопросительному знаку в нужном месте. Этот вариант наиболее удобен для заполнения титульного листа.

В случае, если заполнение параметра недоступно, необходимо загрузить соответствующие общие параметры IBS через BIM-координатора.

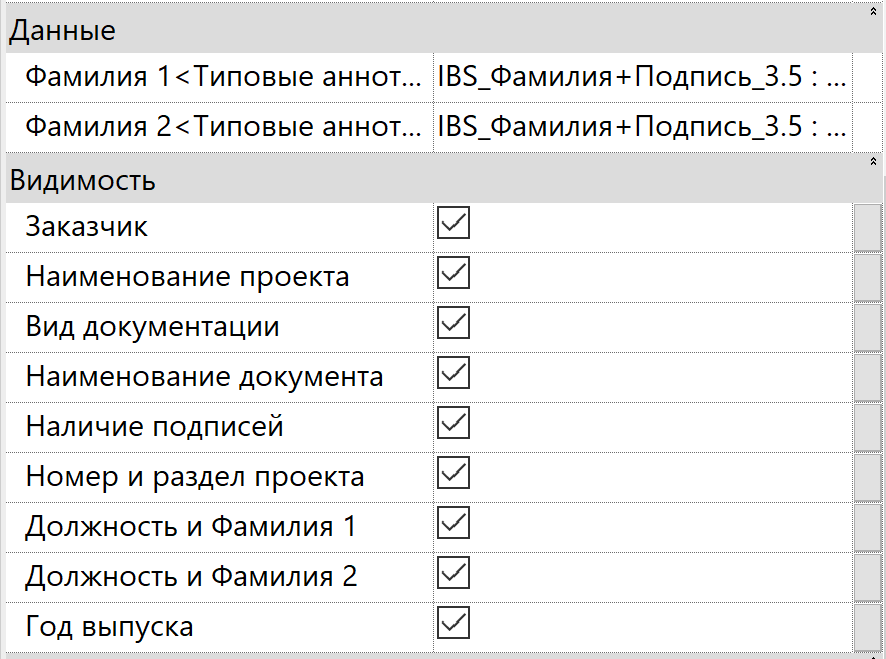

У семейства титульного листа гибкие настройки видимости, которые можно отредактировать в свойствах экземпляра семейства. Также здесь можно выбрать фамилию и подпись:

Штамп

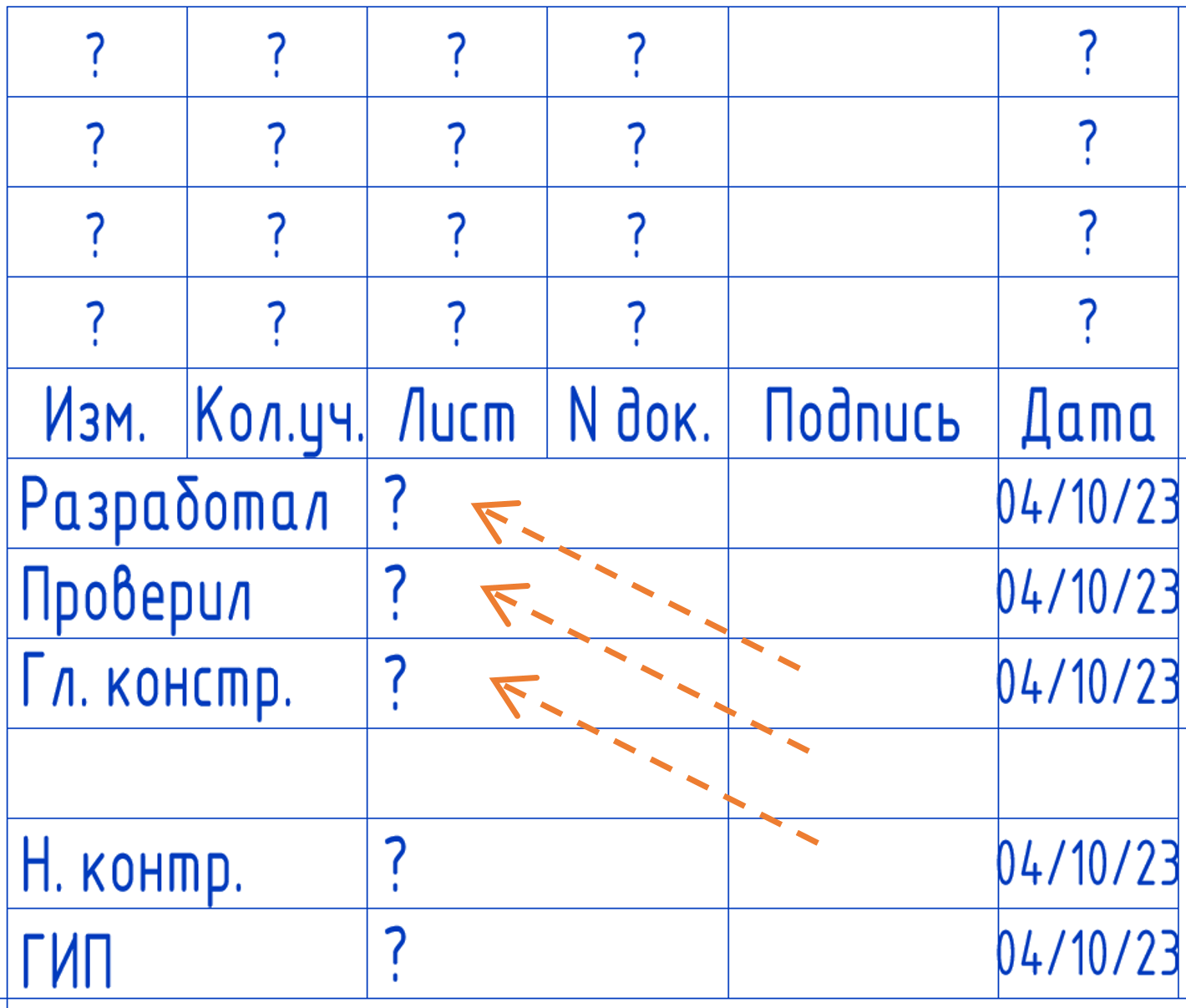

Параметры для штампа также могут заполняться прямо из пространства листа, нажимая на вопросительные знаки:

Большинство параметров, попадающих в штамп, являются параметрами листа и начинаются с префикса «IBS_». Их можно увидеть в свойствах, выбрав один или несколько листов в диспетчере проекта. Находясь в пространстве листа, можно также кликнуть по пустому месту на листе, чтобы увидеть его свойства:

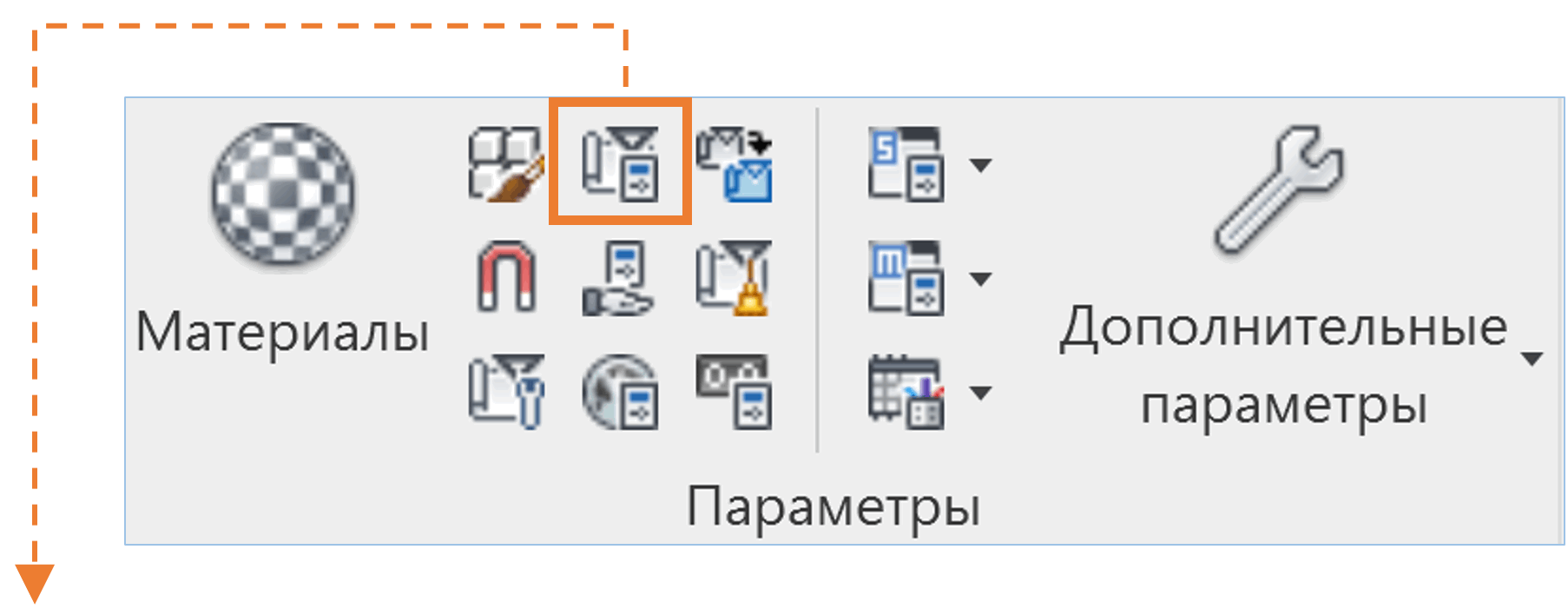

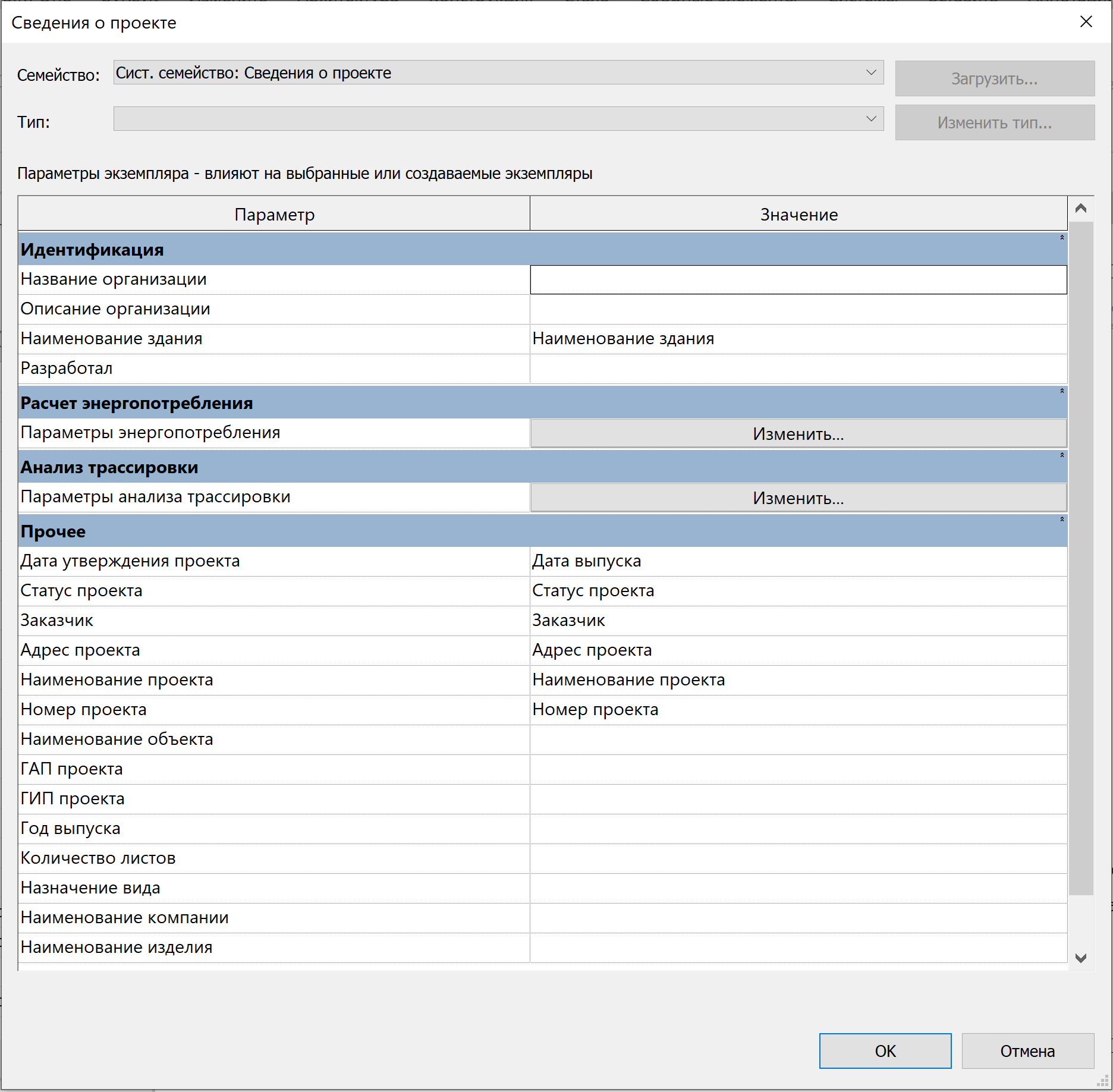

Стоит также отметить, что некоторые параметры попадают в штамп из окна Сведения о проекте на вкладке «Управление». Значение этих параметров будет одинаковым для целого проекта:

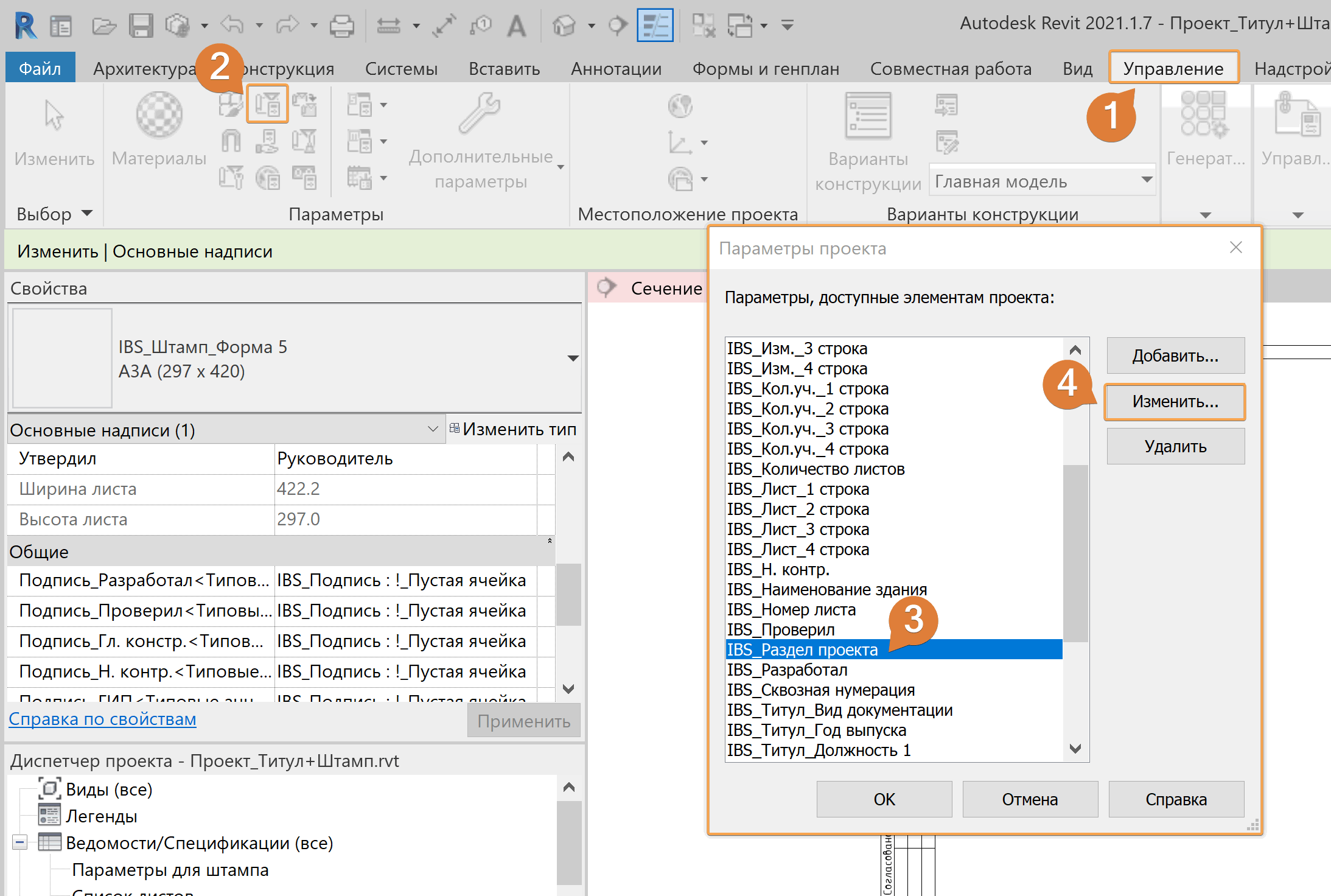

В случае, если в проекте необходимо разное значение для параметра "IBS_Раздел проекта" для разных листов, это можно сделать следующим образом. Заходим в меню Управление (1) - Параметры проекта (2). Здесь находим параметр "IBS_Раздел проекта" (3), нажимаем "Изменить..." (4).

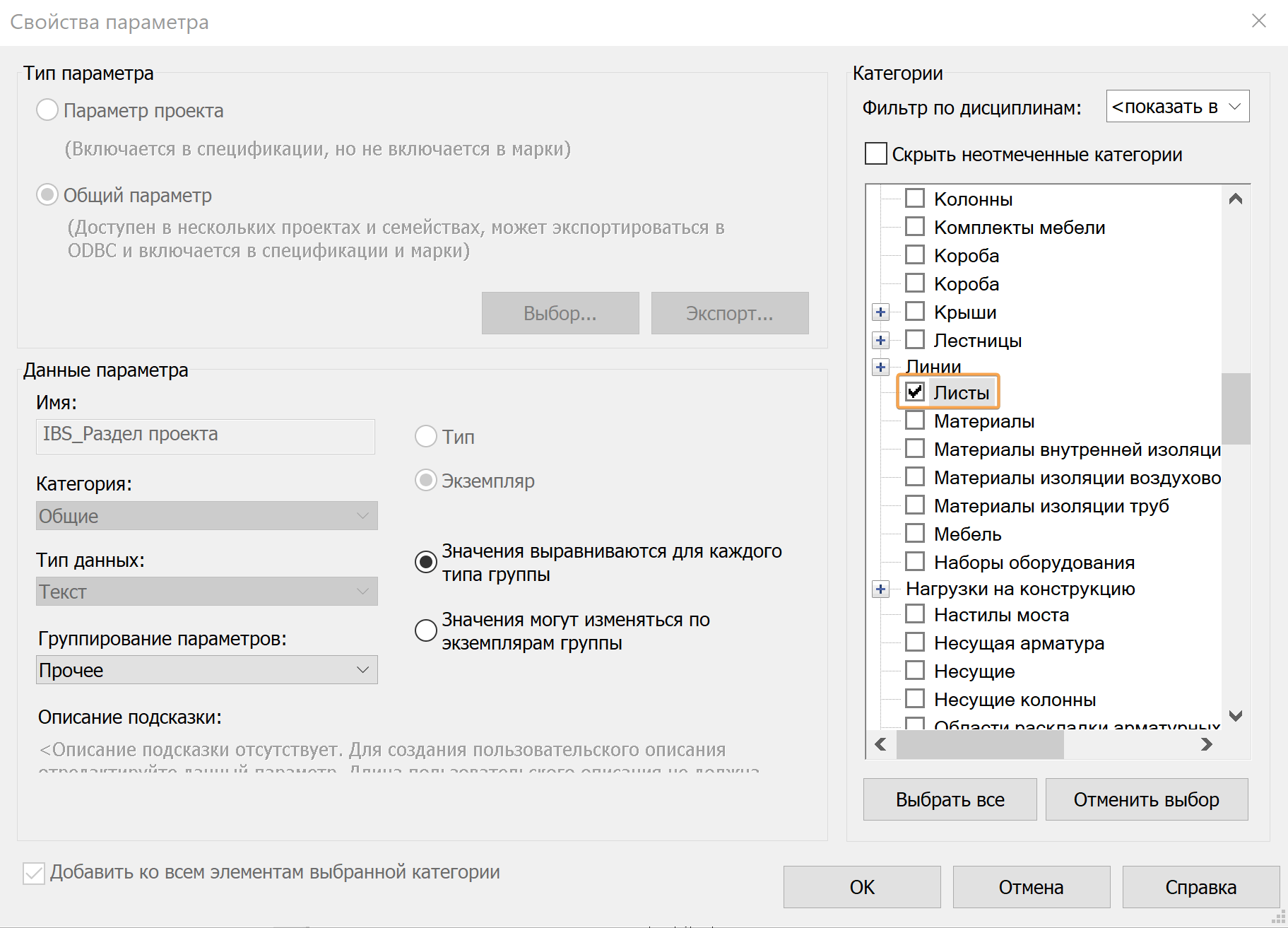

В категориях ставим галочку напротив "Листы" и убираем с категории "Сведения о проекте":

После этого значение раздела проекта будет назначаться для каждого отдельного листа в свойствах листа.

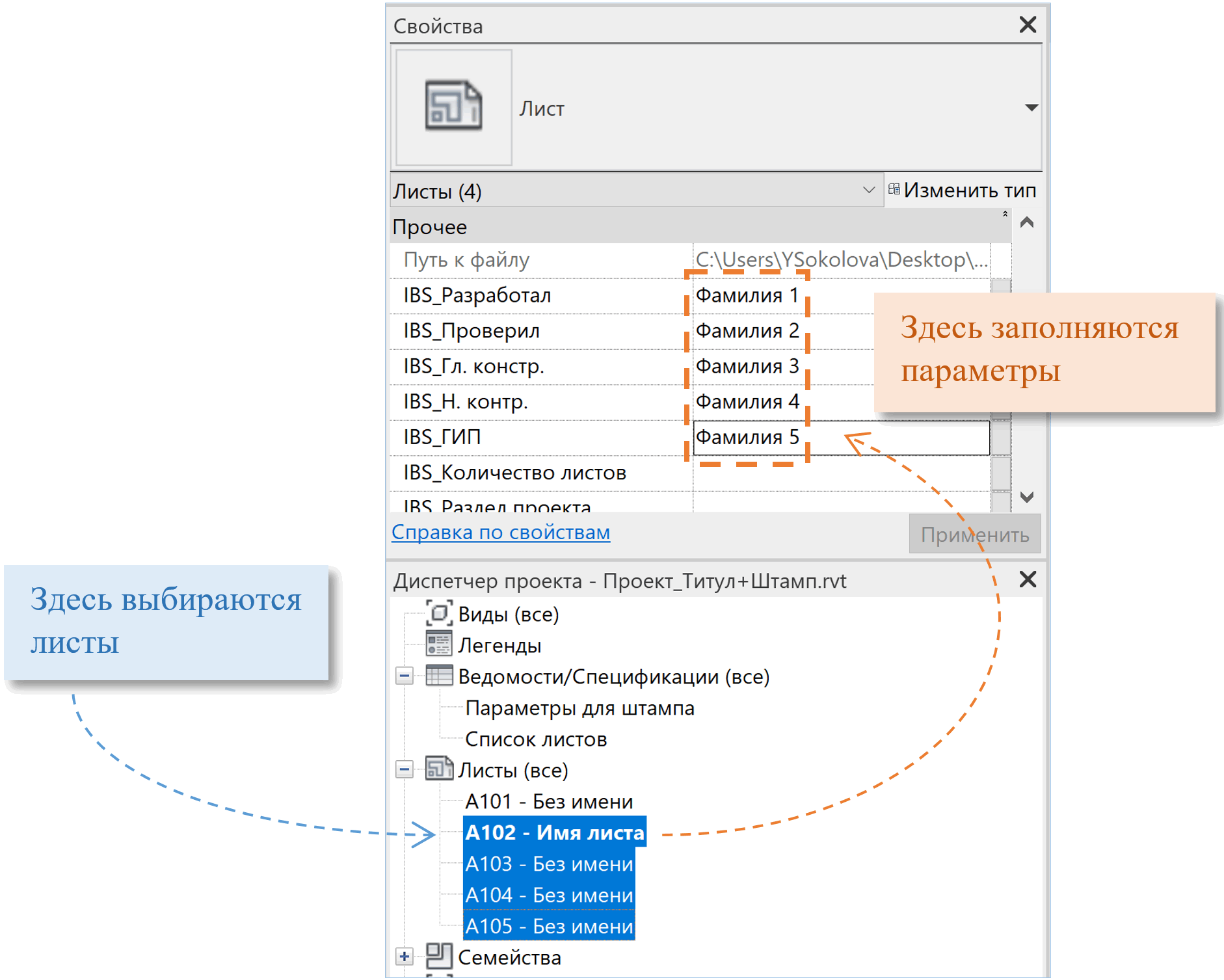

Для ускорения работы рекомендуется выбирать несколько листов в диспетчере проекта и назначать значения параметров сразу нескольким из них:

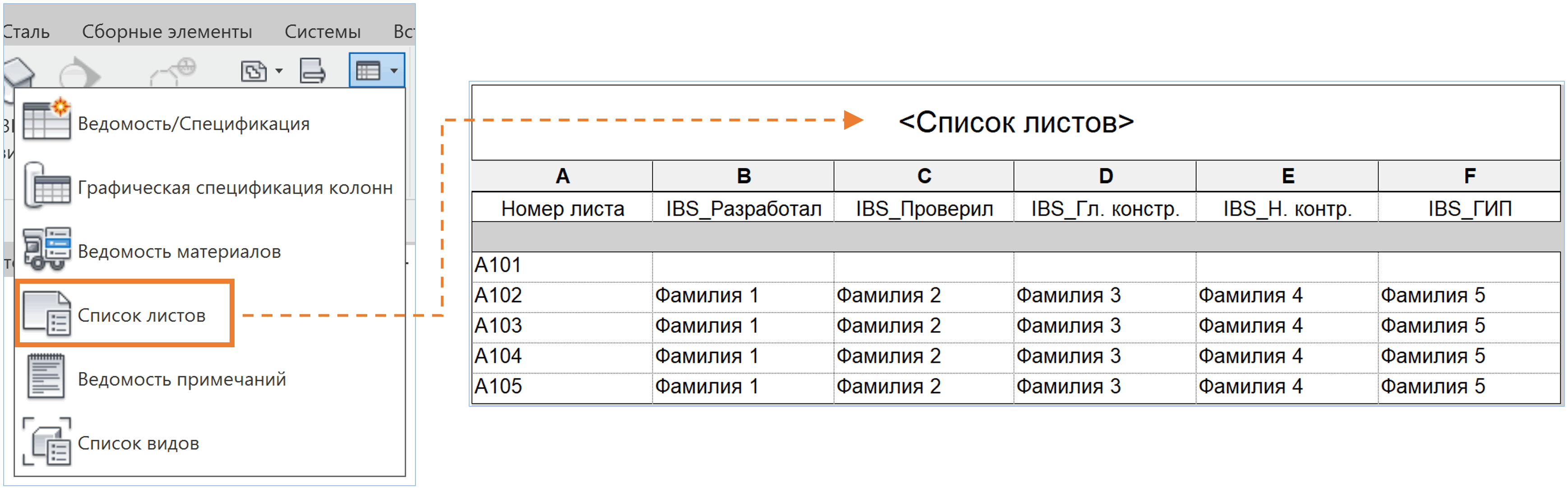

Также существует способ создания Списка листов (на вкладке Вид - Спецификации):

Это позволяет более наглядно редактировать значения всех необходимых параметров листов.

Свойства семейства штампа

Эти параметры принадлежат самому семейству и их можно увидеть, выделив экземпляр семейства на листе. Здесь настраивается видимость определенных элементов, наличие подписей, штампа согласований и прочее.

У семейства штампа есть несколько особенностей, которые описаны ниже:

Возможность сделать параметры «Количество листов», «Наименование здания» и «Номер листа» пользовательскими. По умолчанию «Количество листов» и «Наименование здания» имеют одно значение внутри модели, а «Номер листа» должен быть уникальным и не повторяться. Проставив соответствующие галочки в настройках типа листа можно задавать этим параметрам любое значение:

С помощью активации параметра типа «Наличие сквозной нумерации» можно добавить на лист сквозную нумерацию, не зависящую от номера листа:

Параметр, отвечающий за сквозную нумерацию, называется «IBS_Сквозная нумерация».

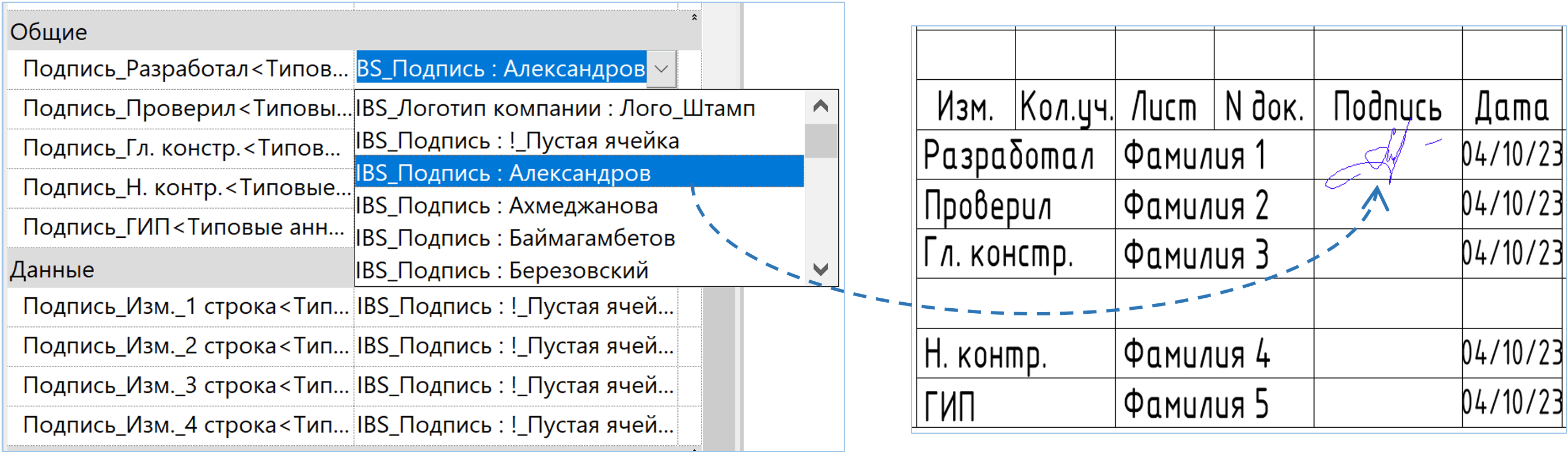

Подпись в штампе задается отдельно для каждого экземпляра листа и не содержит фамилии.


Однако для автоматизации проставления подписей на листе был разработан скрипт Dynamo «IBS_Заполнение подписей для штампа». Принцип его работы заключается в том, что он сопоставляет подписи в семействе с указанными на листе фамилиями, поэтому прежде, чем проставлять подписи, необходимо убедиться, что:

  • везде, где это нужно, проставлены фамилии;
  • написание фамилий точно совпадает с их написанием в семействе подписи (стоит проверить, например, написание «е/ё»).

Работа со скриптом по заполнению подписей

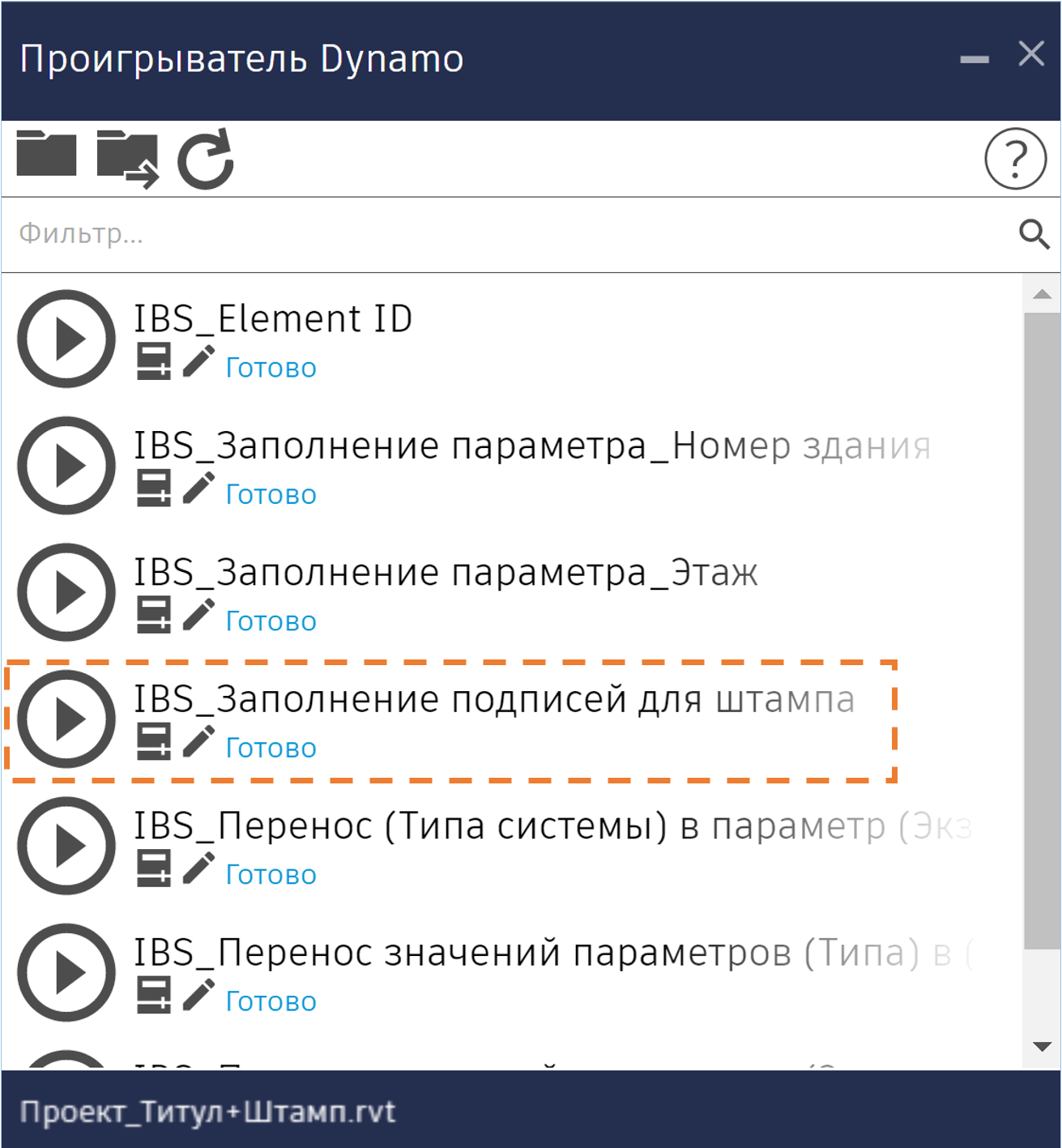

Когда все параметры заполнены, можно запускать скрипт:

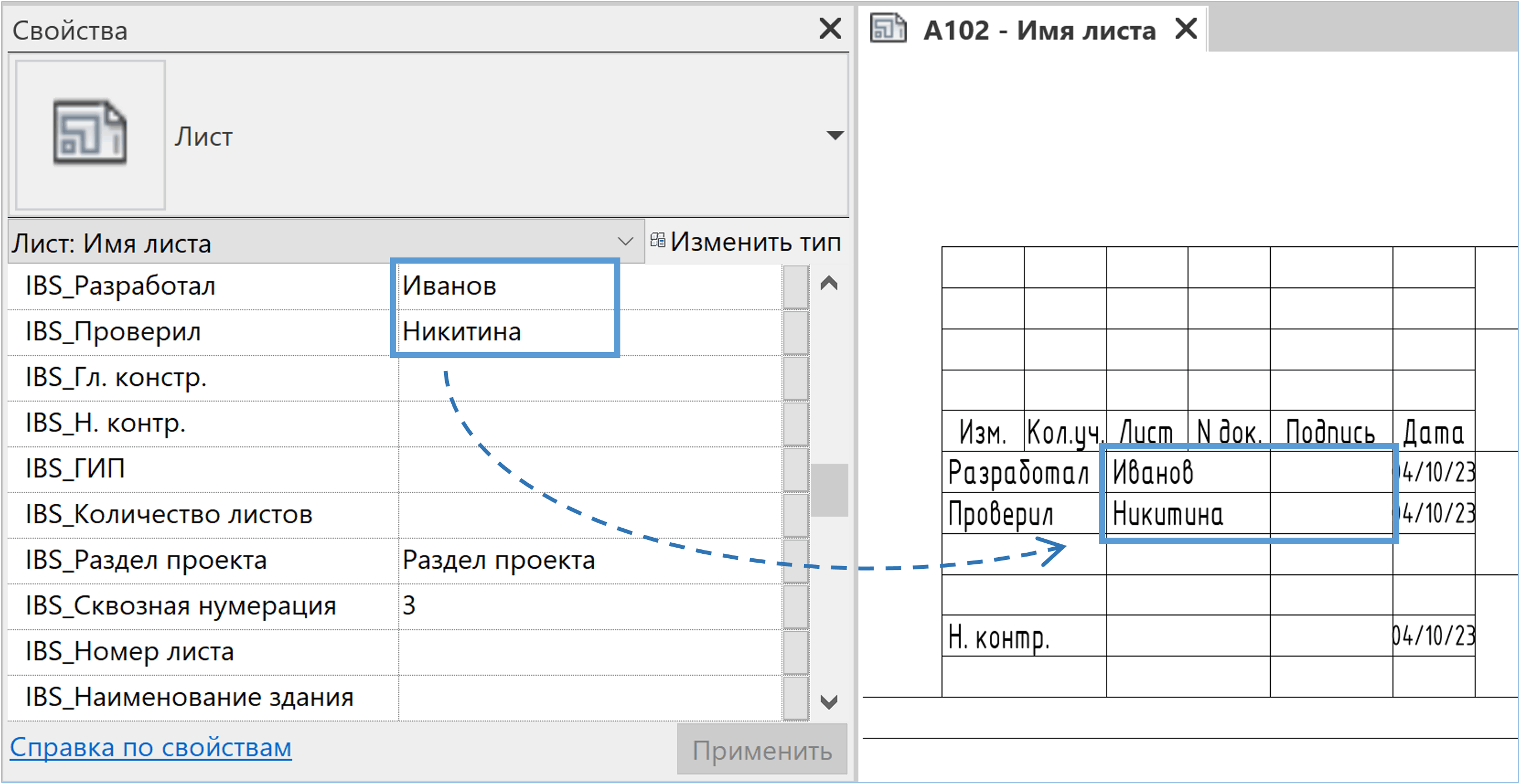

Убеждаемся, что фамилии вписаны правильно:

Запускаем скрипт. Перед первым запуском стоит открыть скрипт через редактор и убедиться, что необходимые пакеты загружены(более подробно данный процесс описан в разделе Инструкция по работе со скриптами Dynamo):

Результат: подписи автоматически заполнились.

Изменения на листе

Стандартный вариант вносить информацию об изменениях на листе через свойства листа по-прежнему доступен:

Однако теперь можно также прямо на листе указать все необходимые изменения, заполняя параметры листа:

В свойствах штампа вручную добавляется подпись:

Общие параметры IBS

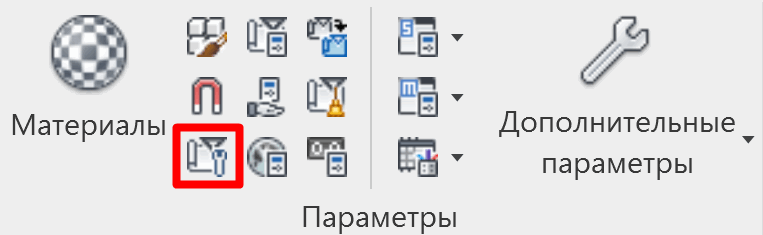

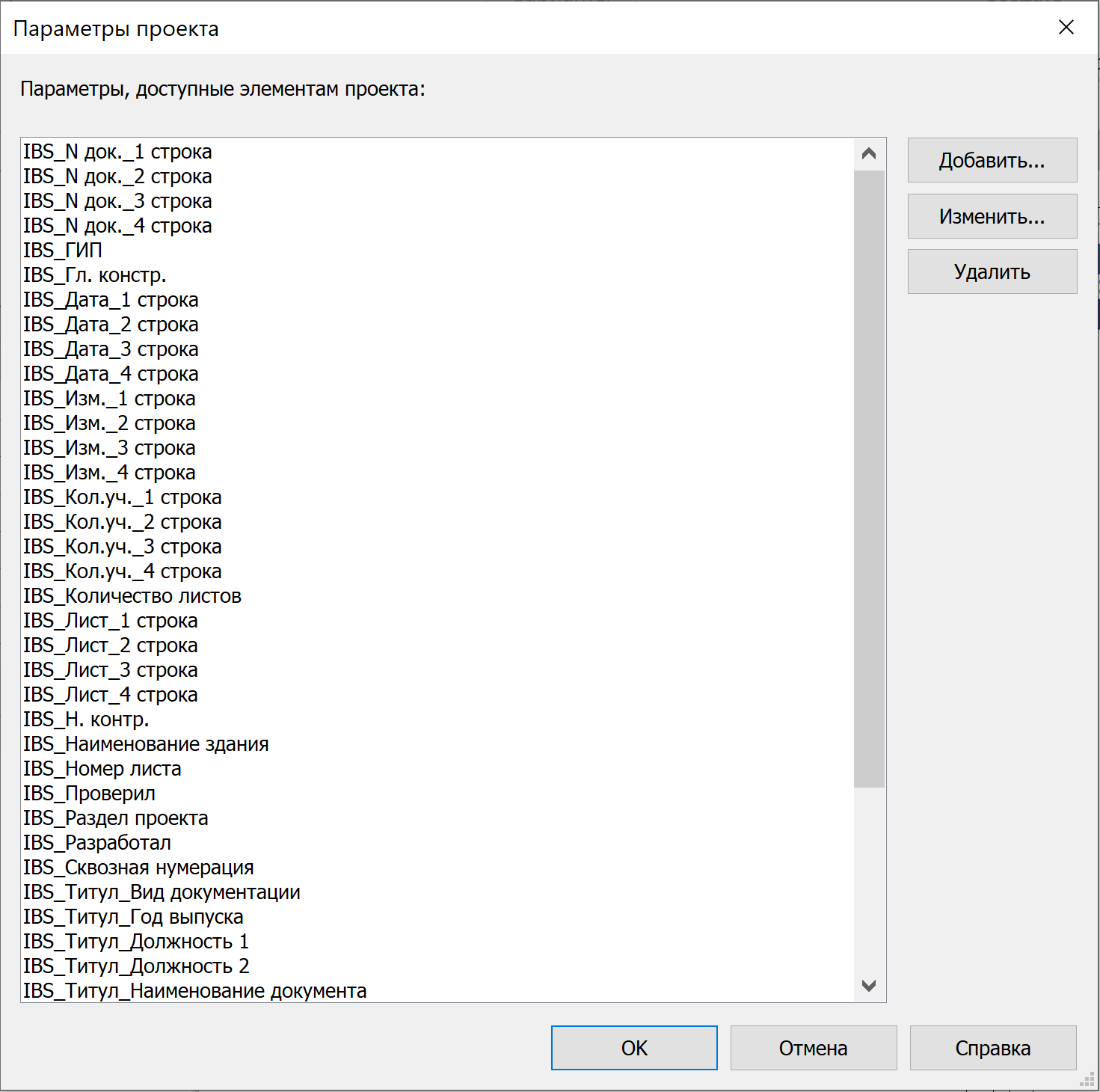

Для корректной работы семейств в проект должны быть загружены соответствующие общие параметры IBS. Проверить их наличие можно на вкладке «Управление - Параметры проекта»:

Если в проекте отсутствуют данные параметры, следует обратиться к BIM-координатору проекта.
