Кодировка квартир выполняется исключительно после выполнения квартирографии (Квартирография), так как скрипт опирается на значение параметров, которые заполняются в процессе последней.

Для заполнения кодировки квартир в проект должны быть загружены следующие параметры:

  • IBS_Глубина квартиры
  • IBS_Индекс варианта планировки
  • IBS_Конфигурация планировки квартиры
  • IBS_Наименование продукта
  • IBS_Наличие балкона/лоджии
  • IBS_Ориентация
  • IBS_Расположение кухни
  • IBS_Типоразмер площади квартиры
  • IBS_Функциональный тип планировки
  • IBS_Шаг квартиры
  • IBS_Элемент блокировки
  • IBS_Этажность

Для добавление данных параметров (при их отсутствии в проекте) необходимо написать в BIM-отдел.

Для кодировки используется марка под названием "Марка_Помещения_Кодировка квартир" (Y:\000_BIM-стандарты\040_Семейства\Аннотационные обозначения\Марки помещений), а также скрипт Dynamo "IBS_Кодировка квартир" (Y:\000_BIM-стандарты\060_Скрипты Dynamo IBS\АР), которые заполняет часть необходимых параметров (те, заполнение которых можно автоматизировать):

  • IBS_Наименование продукта;
  • IBS_Наличие балкона/лоджии;
  • IBS_Этажность;
  • IBS_Функциональный тип планировки;
  • IBS_Типоразмер площади квартиры.

Перед первым запуском скрипта необходимо убедиться, что все пакеты загружены (более подробно данный процесс описан в разделе Инструкция по работе со скриптами Dynamo).

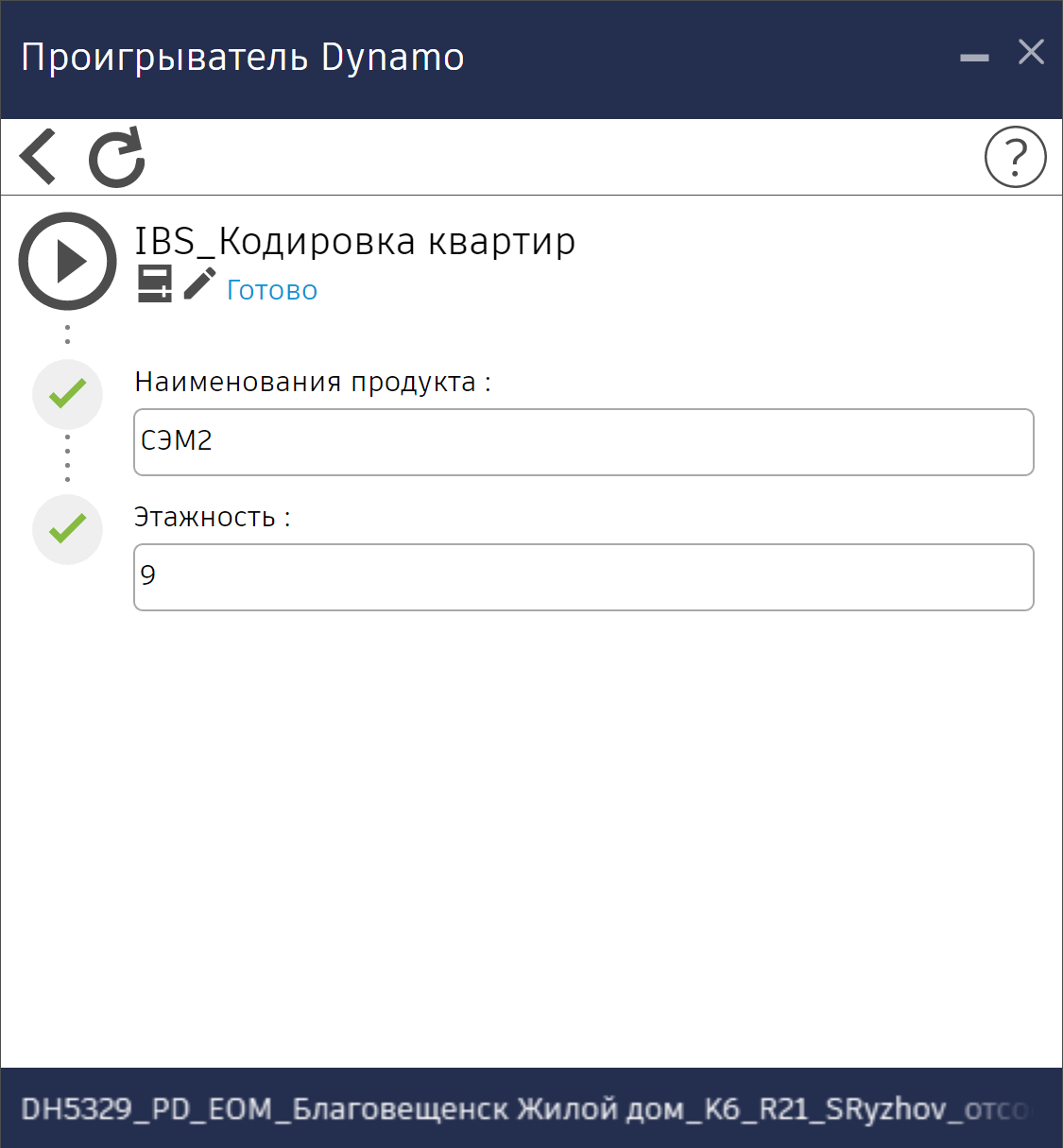

Перед началом использования скрипта необходимо под его названием нажать на кнопку Редактирование введённых данных, после чего появится панель ввода "Наименование продукта" и "Этажность". Вводим значения:

Далее жмём кнопку Выполнить сценарий. Готово! После этого рекомендуется проверить правильность заполнения вышеназванных параметров.
