Для отображения электрического стояка в моделях ЭОМ используется семейство "IBS_Электрический прибор_Электрический стояк".

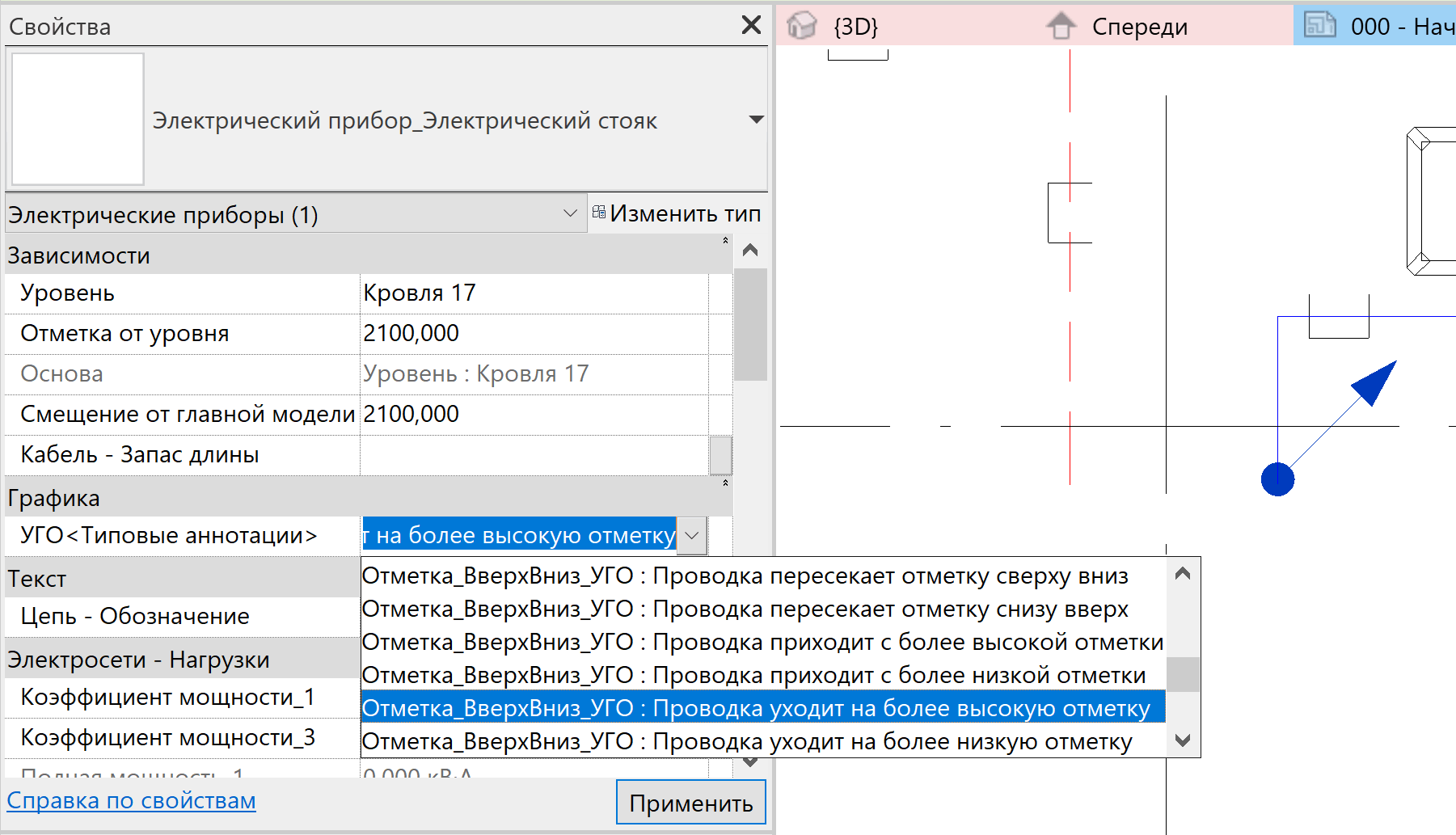

Стояк размещается на плане и имеет отображение "Отметка_ВверхВниз_УГО", тип которого задаётся в свойствах экземпляра семейства:
Помимо УГО, стояк также оснащён 40 электрическими соединителями: 20 однофазными и 20 трёхфазными, благодаря чему к нему можно подключать электрические цепи, информация о которых собирается в самом стояке.
Для того, чтобы вывести обозначения всех подключенных к стояку электрических цепей, необходимо воспользоваться скриптом "IBS_ЭОМ_Заполнение обозначений для электрического стояка" (Y:\000_BIM-стандарты\060_Скрипты Dynamo IBS\ЭС).
Перед первым запуском скрипта необходимо убедиться, что все пакеты загружены (более подробно данный процесс описан в разделеИнструкция по работе со скриптами Dynamo).

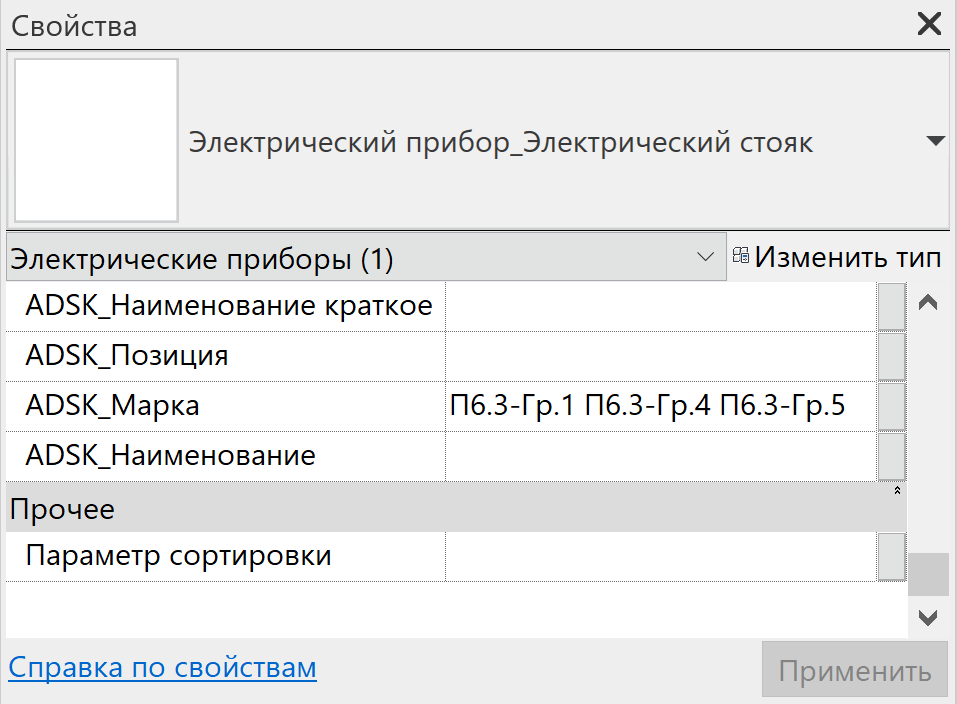

После запуска скрипта в параметре "ADSK_Марка" стояка появятся значения параметра "Цепь - Обозначение" всех подключённых к стояку цепей (при условии заполненности этого параметра у самих подключенных электроприборов):
Для вывода обозначений на план используется семейство марки "ADSK_M_Электрические характеристики", типоразмер "ADSK_Марка (без полки)":

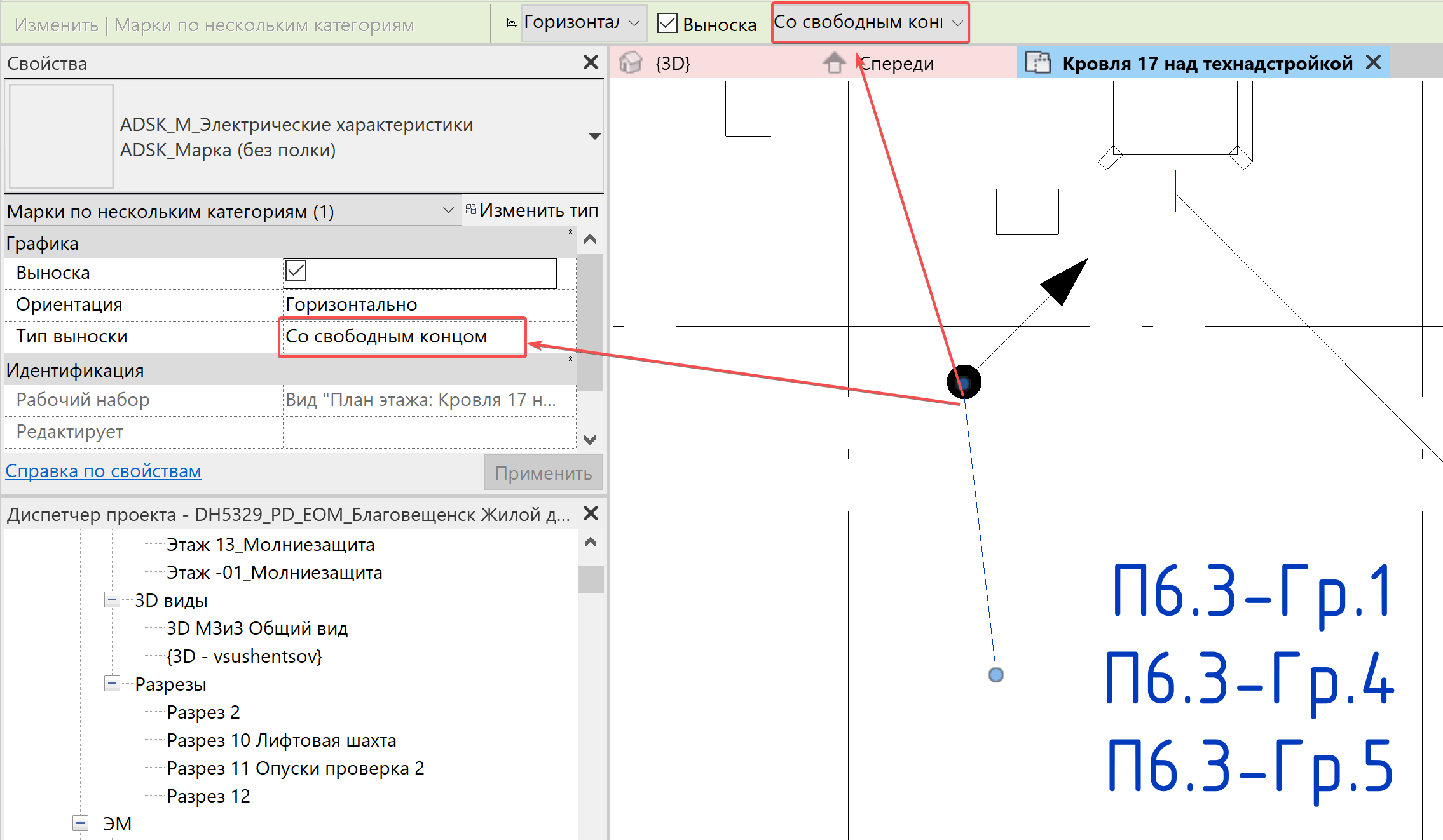

Для перемещения конца выноски марки можно выбрать тип выноски "Со свободным концом":
После изменения подключенных к стояку цепей (их отключение/подключение новых/замена обозначения) необходимо снова запустить скрипт для обновления значений электрического стояка.
