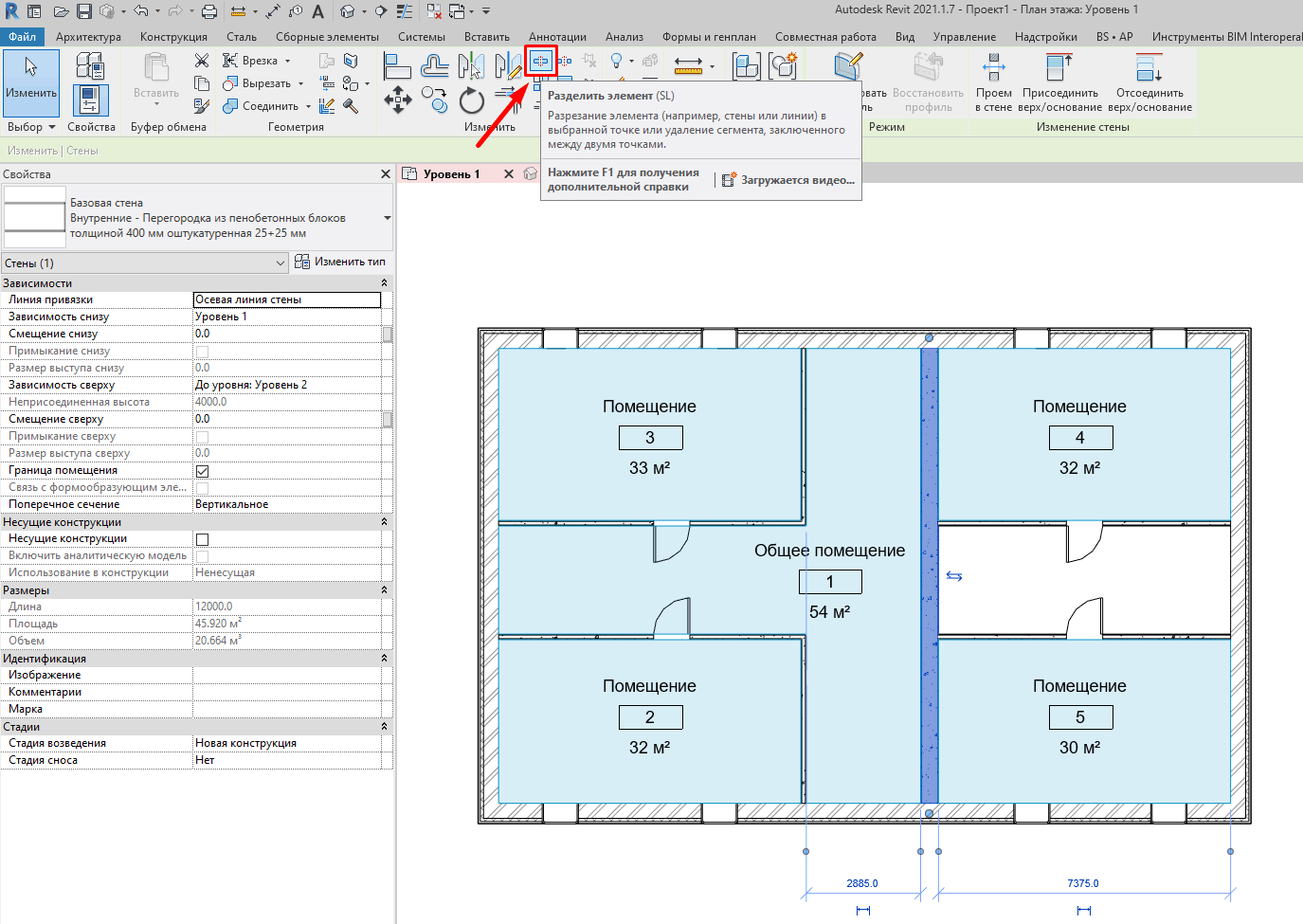

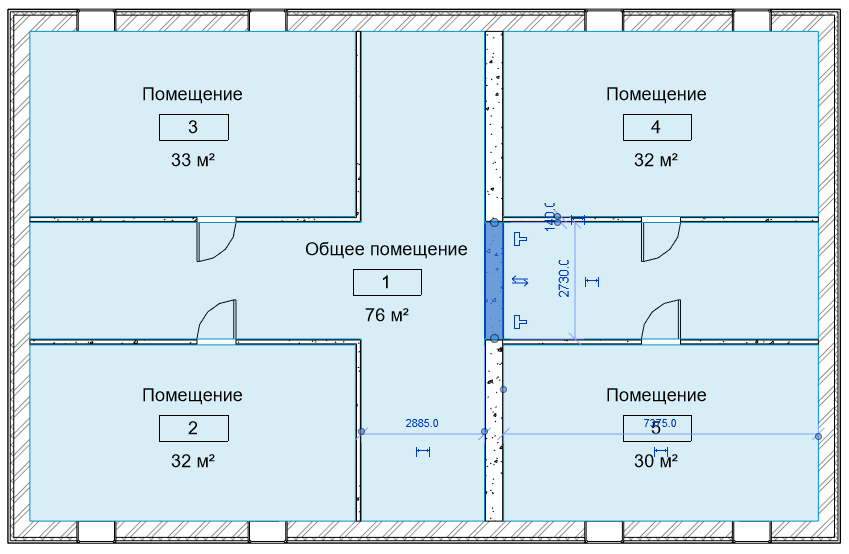

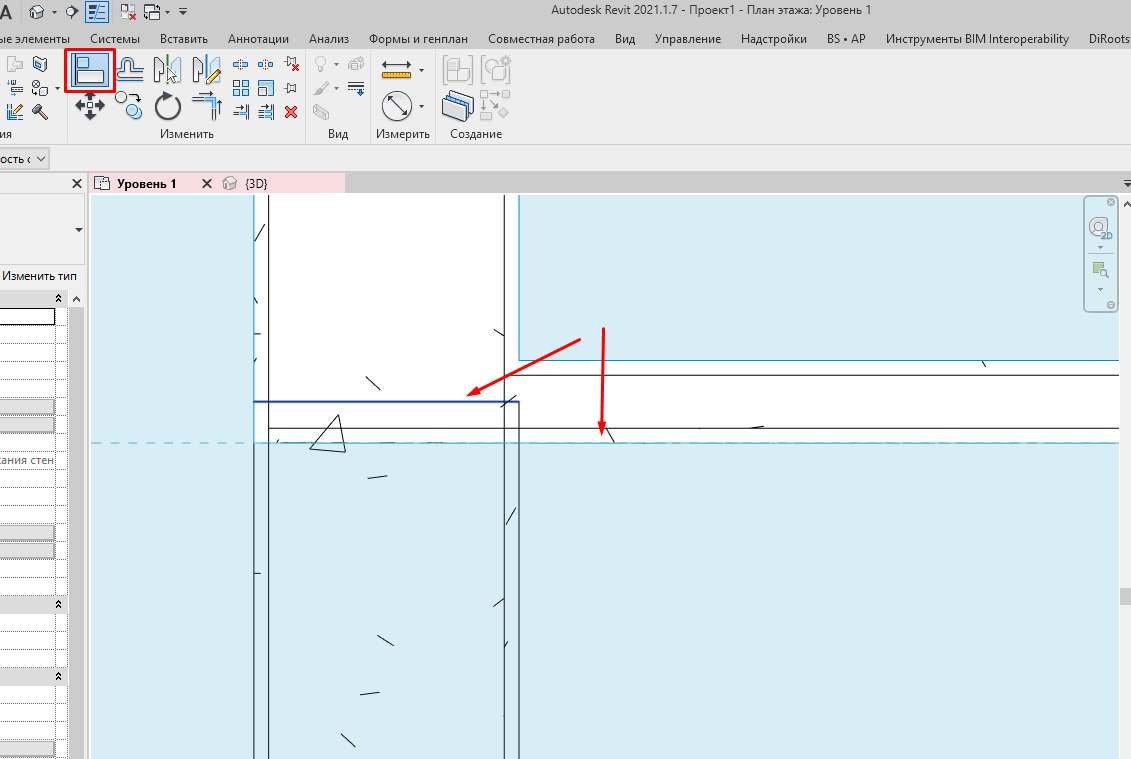

На выделенной стене необходимо использовать Разделить элемент в местах планируемого проема:

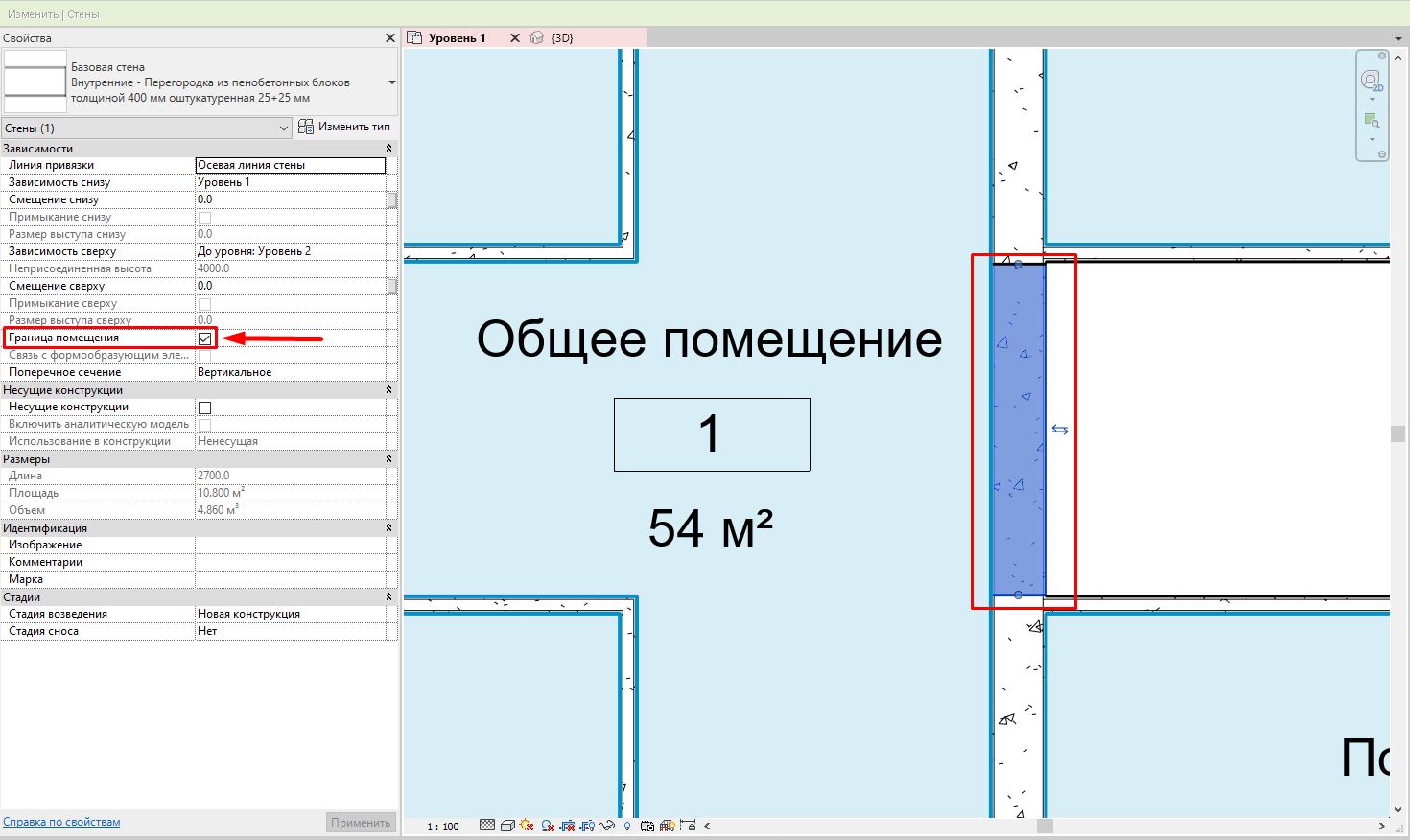

У вырезанного участка убираем галочку Граница помещения:
Отменяем соединение у вырезанного участка. Жмем правой кнопкой мыши на точки построения и в меню жмём Отменить соединение:

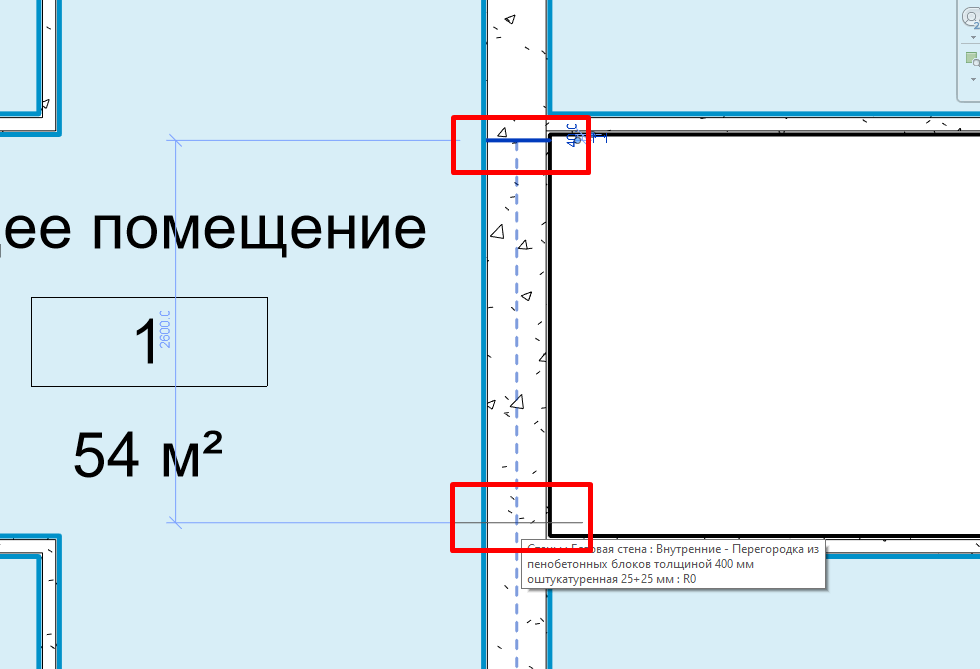

Выравниваем границы стен инструментом Выровнять:

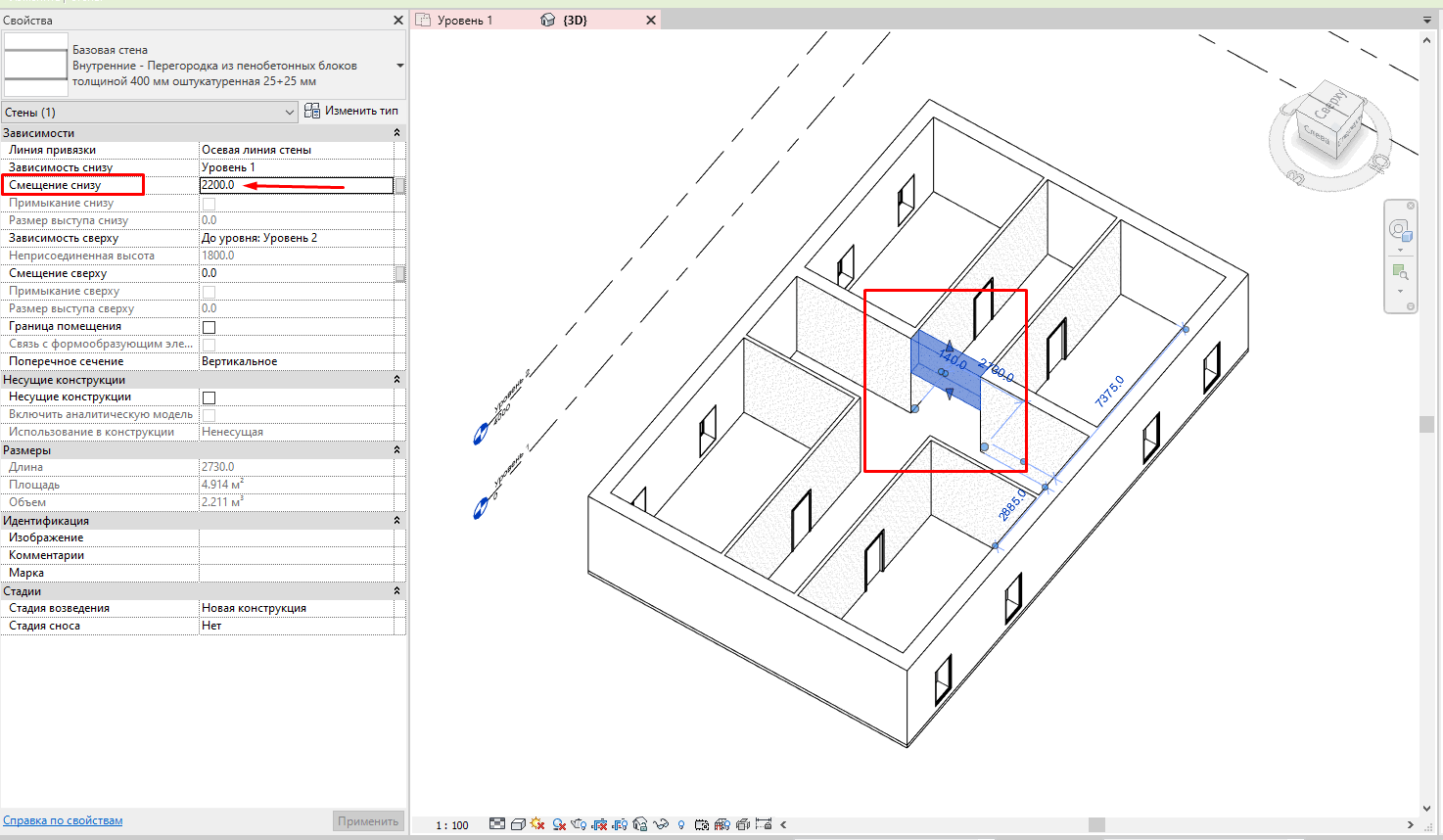

Выделяем наш участок и переходим на 3D вид и выставляем значение высоты проема Смещение снизу:

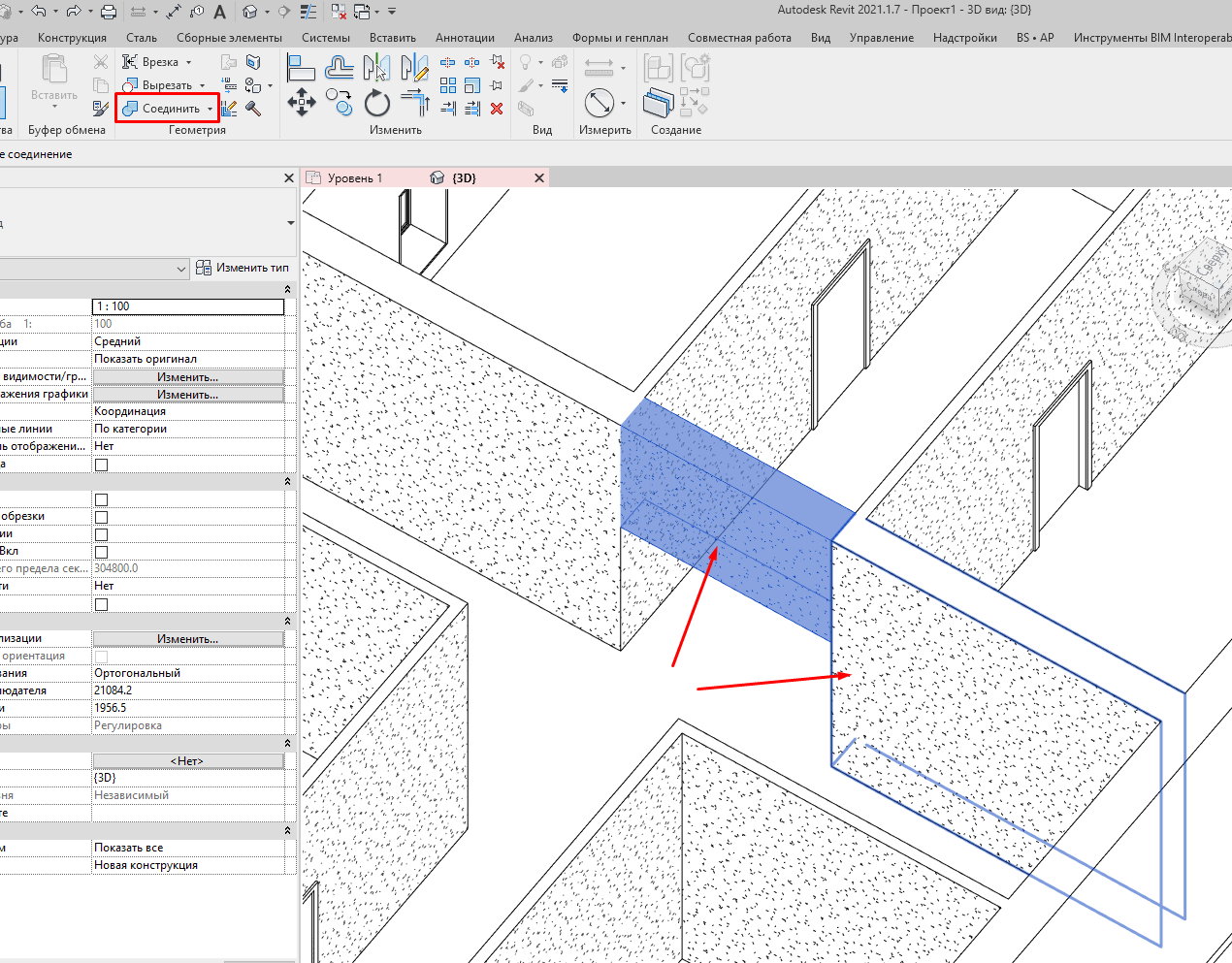

Соединяем стену инструментом Соединить:

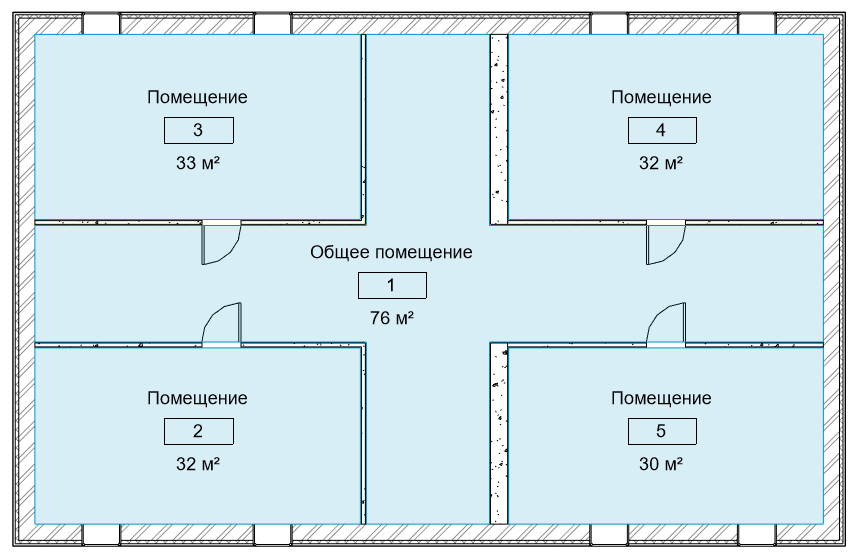

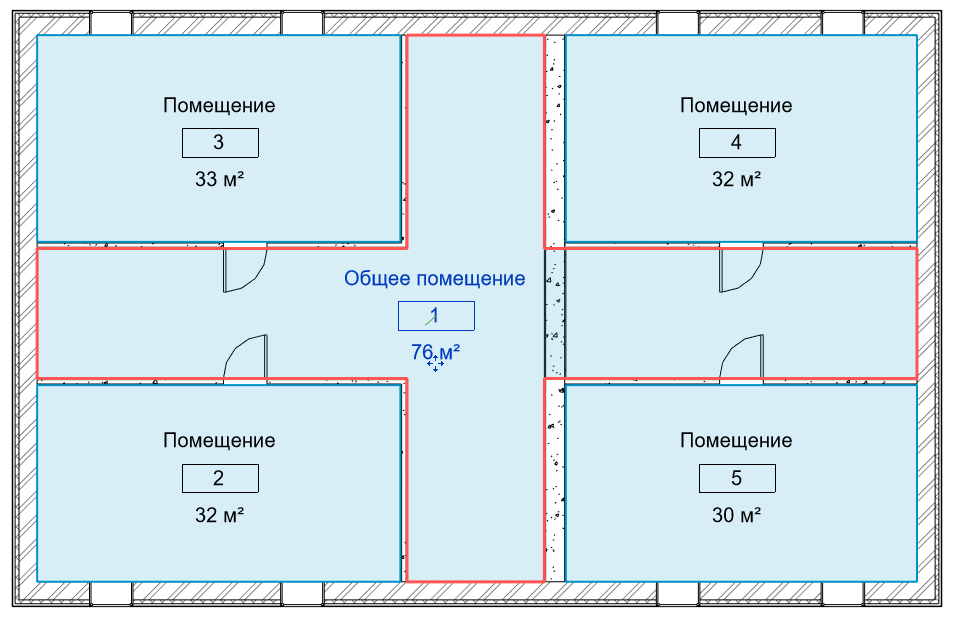

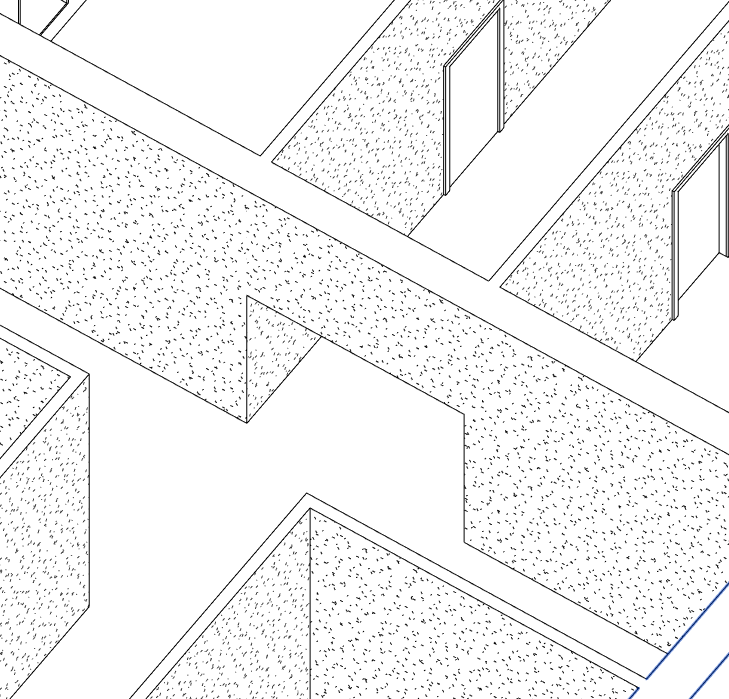

Итог: корректное отображение проема на плане и 3D виде:
