Общие положения
Необходимые семейства находятся в Библиотеке семейств на сетевом диске Y: Y:\000_BIM-стандарты\040_Семейства. При отсутствии необходимого семейства в библиотеке проектировщик создает заявку в BIM-отдел на его создание. Семейства из сторонних источников перед добавлением в проект также должны проходить через BIM-отдел.
При необходимости создать новый типоразмер, можно сделать это самостоятельно путем копирования и изменения существующих типоразмеров без согласования с BIM-отделом.
Расстановка дверей, окон и проёмов в несущих стенах модели КР
Расстановка дверей, окон и проёмов в несущие стены и перекрытия, находящиеся в связанной модели КР, происходит следующим образом.
В первую очередь необходимо скопировать элементы основы (стены и перекрытия) из модели КР. Это делается с помощью инструмента "Копирование/мониторинг".
Инструкция по использованию инструмента "Копирование/мониторинг"
Все скопированные элементы помещаются в рабочий набор под названием "АР_Дублирующие элементы КР". Если в модели нет соответствующего рабочего набора, его необходимо создать.
Этот шаг очень важен, так как он позволяет скрыть данные элементы при экспорте в Navisworks при проведении проверок на коллизии и дублирование.

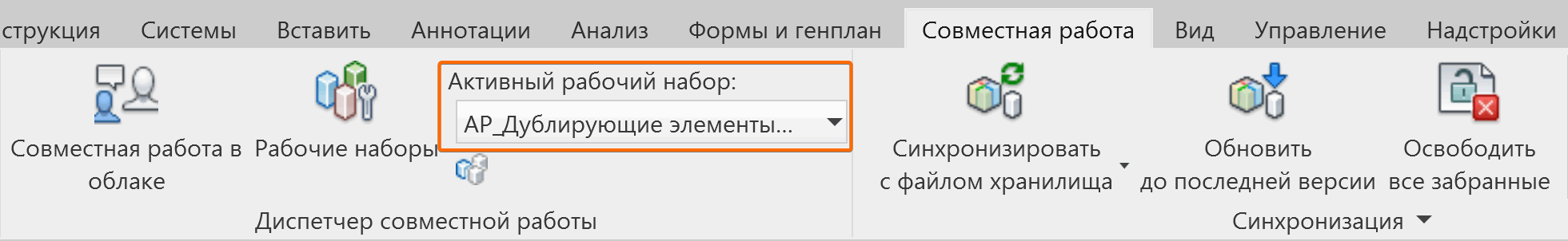

Для этого необходимо перед началом копирования активировать рабочий набор на панели инструментов на вкладке Совместная работа (1) или внизу рядом со строкой состояния (2). После завершения копирования важно не забыть ещё раз сменить активный рабочий набор, чтобы не допускать попадания туда лишних элементов.
После завершения процесса копирования элементов из модели КР можно приступать к размещению дверей, окон и проёмов, а затем просто скрыть рабочий набор "АР_Дублирующие элементы КР" на всех видах с помощью соответствующей галочки в окне рабочих наборов:
