Общие сведения

Противопожарная оконная отсечка – обязательный элемент вентилируемого фасада из любых материалов, призванный защитить оконные и дверные проемы от опасных факторов пожара, распространяющихся вдоль плоскости фасада, а также под его поверхностью по вентиляционному зазору, в котором образуется дополнительная сильная тяга, увеличивающая скорость распространения пожара.

Технически противопожарная отсечка – элемент фасадной конструкции, но, поскольку она имеет видимую часть и конкретные размеры, она является также частью художественного образа фасада, как оконный откос, и должна быть учтена при проектировании здания.

Технология производства стальных элементов отсечки, а также требования к герметичности и надежности крепления всех элементов, обуславливает ее геометрические размеры. Так, ширина плоскости между двумя параллельными сгибами не может быть меньше 30 мм, а для сохранения стабильной геометрии крупных деталей следует подбирать большую толщину стали или не делать слишком широкими плоскости без ребер жесткости.

Все нюансы следует уточнять у производителя в процессе проектирования и обсуждать с заказчиком, поскольку от них, в конечном итоге, зависят размеры окон и монтажных зазоров, выбор фасадных материалов.

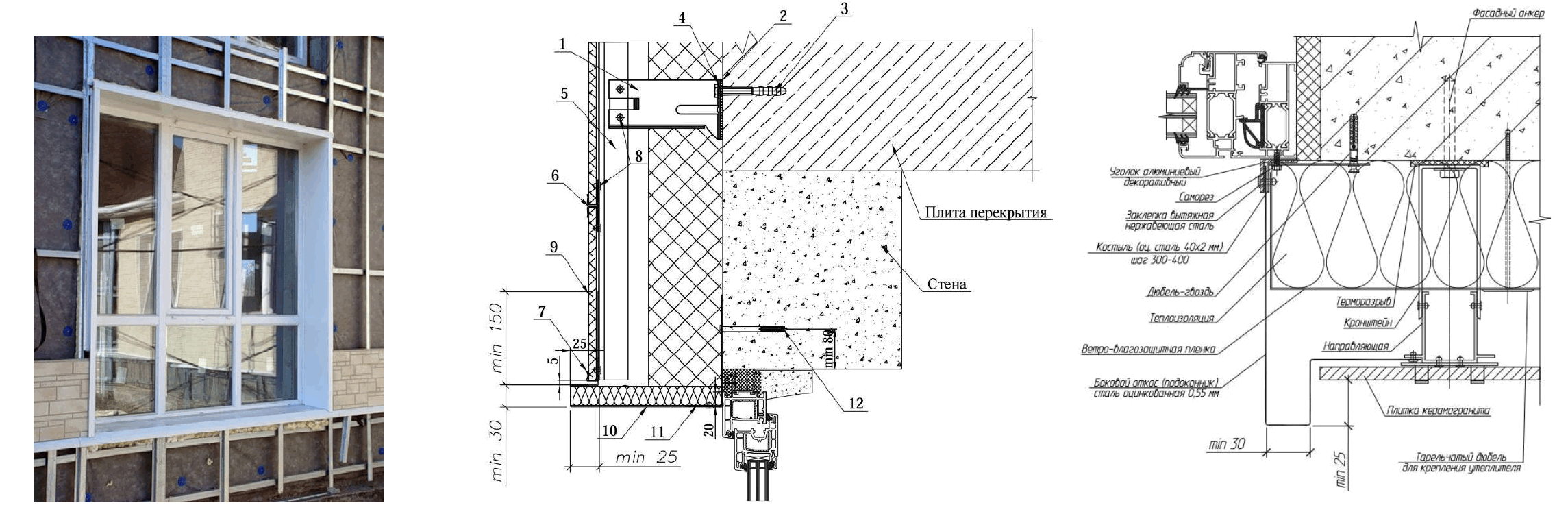

Окно в несущей части стены:

Откос выполнен с условно скрытым и условно открытым обрамлением.

Вариант 1. «Открытый» фасонный элемент откоса:

Вариант 2. «Скрытый» фасонный элемент откоса (прикрывает утеплитель и воздушный зазор):

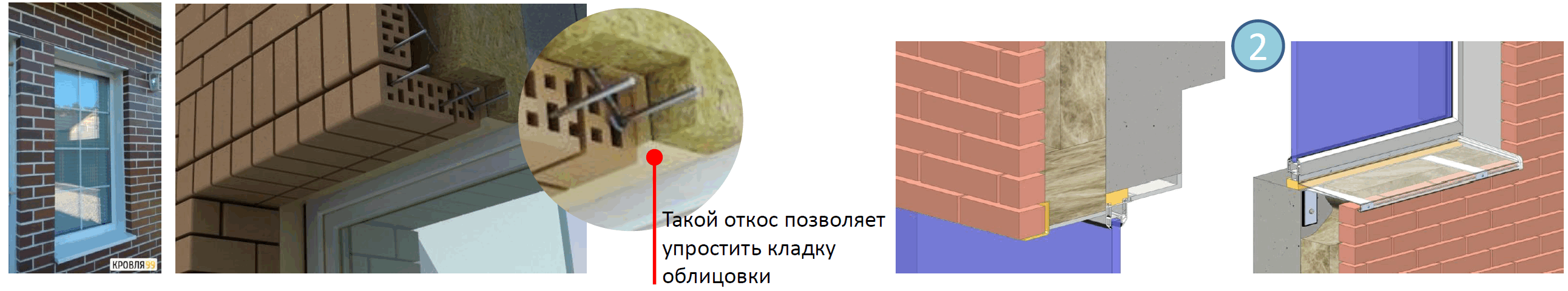

Окно в утеплителе:

Кирпичная облицовка заходит на окно как классическая четверть.

Вариант 3. Нет фасонного элемента

  • Окно (дверь) вывешивается на специальных кронштейнах в слой утеплителя.
  • Возможно в слоистой кладке (невозможно в чистом виде при наличии вентзазора).
  • Образует аккуратное примыкание облицовки к окну с фасадной стороны.
  • Требуется герметизация примыканий вокруг окна изнутри помещения.
  • Внутренние откосы и подоконник находятся частично в холодной зоне, что может вести к образованию конденсата, отсыреванию, развитию плесени.

Часто встречается ситуация с объединением окон в вертикальные или горизонтальные группы. Это определяет размеры облицовочных панелей, видимых габаритов окон, дверей и даже витражей.

Для стыковки окна и стенки балкона выбран вариант использования боковой стенки балконного элемента как откоса окна.

Это требует:

  • точной подгонки привязки всех компонентов;
  • согласования данного решения с производителями монтажа:
    • окон;
    • фасадных элементов;
    • конструкции балконного остекления.

Семейство отсечки. Типы профилей

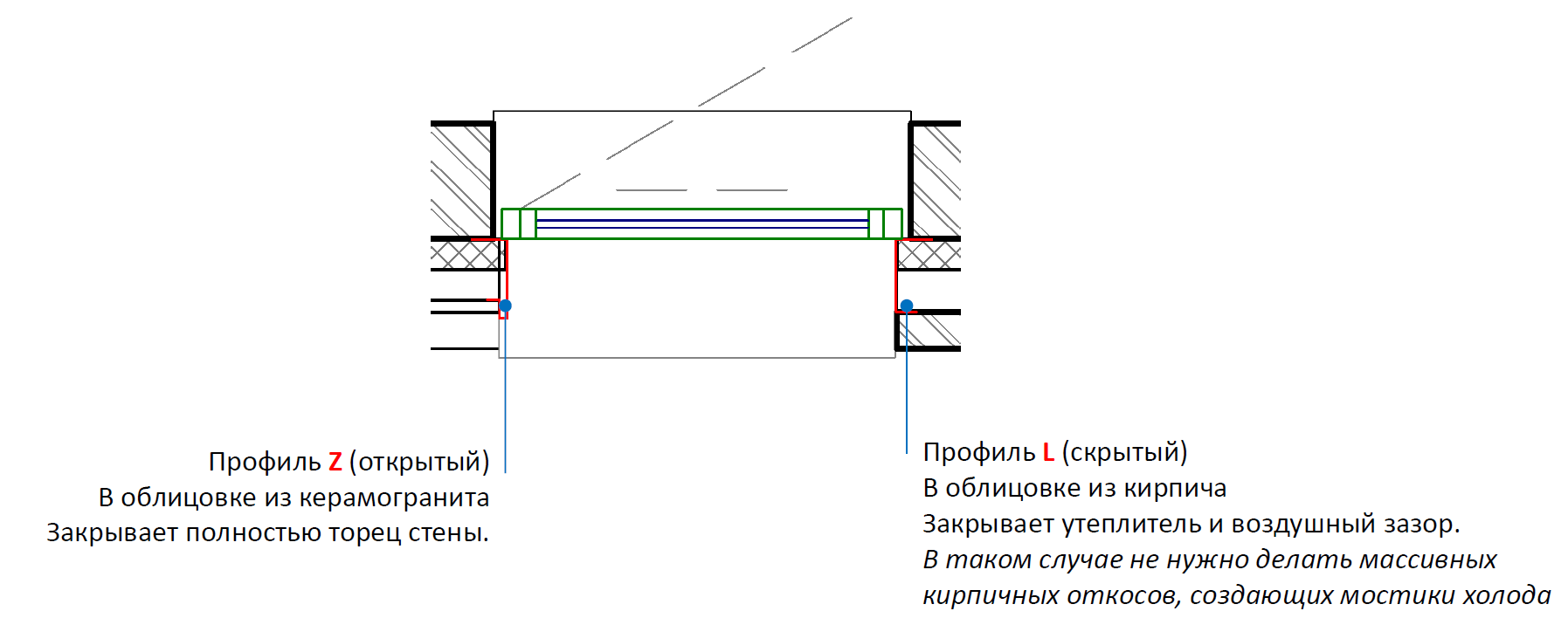

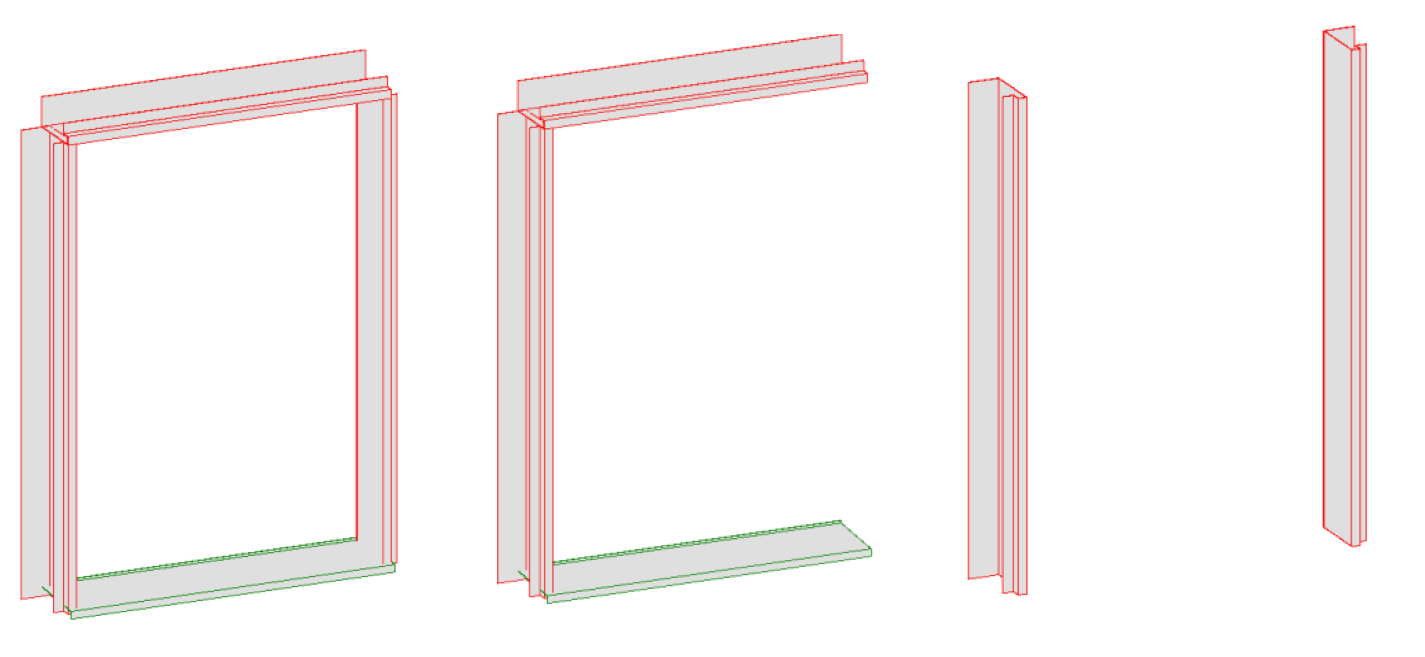

Семейство отсечки состоит из 4 фасонных элементов: верхнего, левого и правого профилей и отлива. Для верхнего и боковых элементов возможен выбор типа профиля: Z или L.

  • Z – профиль - обычный для керамогранита;
  • L – профиль П-образный для скрытия вентзазора и утеплителя в кирпичном вентфасаде.





Откос может иметь любую комбинацию профилей по трем сторонам.

Также любая сторона откоса может быть выключена в параметрах экземпляра семейства:

Правая/левая сторона считается изнутри помещения, как в окне!

Принцип наименования типоразмеров отсечки

Наименование типоразмеров семейства отражает исключительно геометрические параметры отсечки окна.

Наименование представляет собой несколько блоков: обозначение трёх профилей, а также для каждой из сторон - глубина паза под облицовку (если параметры различаются и если в проекте используется несколько вариантов), которым соответствует набор параметров D_Л, D_Верх и D_Пр.

Между каждым из блоков ставится знак-разделитель: двойное нижнее подчеркивание (__). Между подблоками ставится знак-разделитель дефис (-).

Конфигурация

Глубина паза под облицовку для каждой из сторон*
Левый профиль
Верхний профильПравый профиль
D_Л*
D_Верх*
D_Пр*
Z-Z-Z__200-200-170

* Заполняется при наличии.

Настройка параметров

Выбор типа профилей

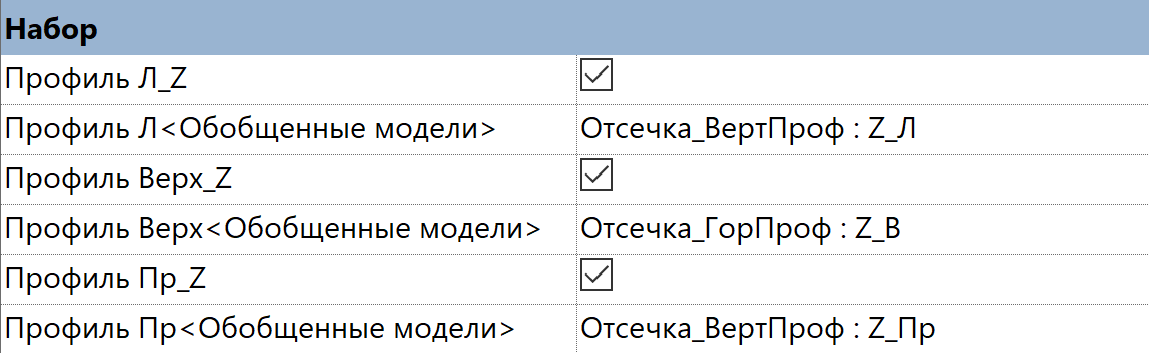

Для каждой из сторон откоса выбирается необходимый тип профиля. Если профиль должен быть типа Z, напротив параметра Профиль *Сторона*_Zставится галочка и в соответствующем параметре Профиль *Сторона* из выпадающего списка выбирается профиль Z_*Сторона* (важно, чтобы стороны у параметров совпадали). Пример отсечки, где каждой из сторон назначен профиль Z:

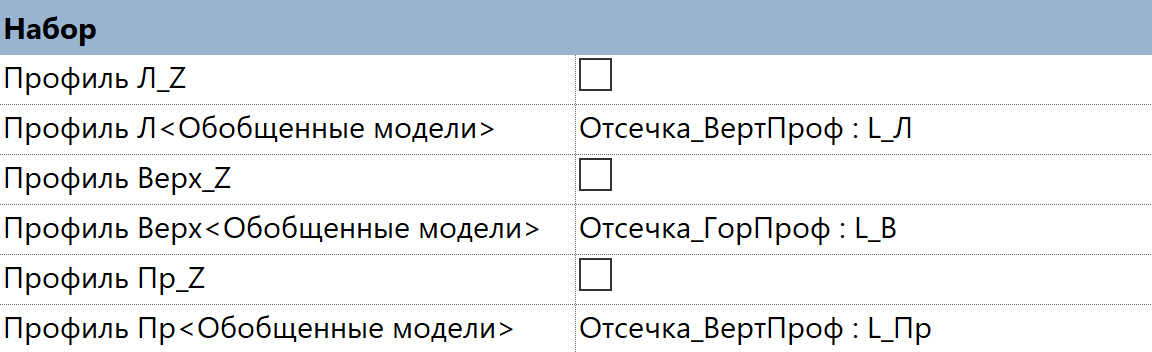

Если необходим профиль типа L, галочка напротив параметров Профиль (Сторона)_Z снимается. Пример отсечки, где каждой из сторон назначен профиль L:

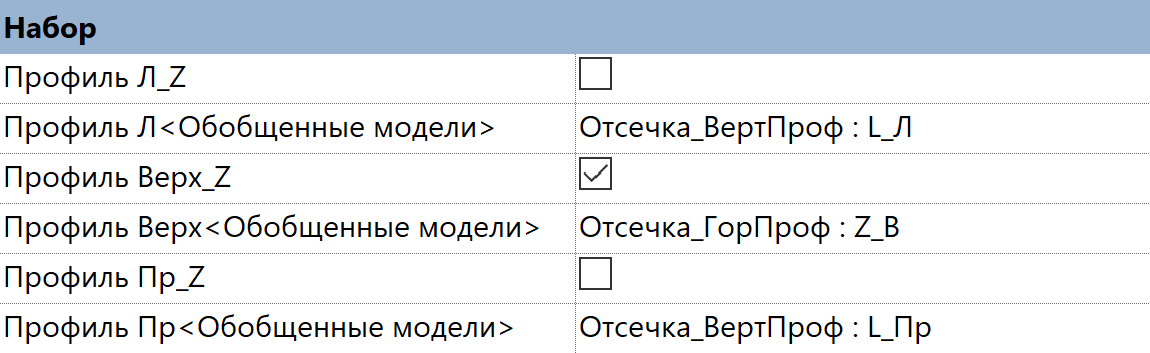

Комбинированный вариант, где левый и правый профили типа L, верхний профиль - типа Z:

Схема параметров отсечки

Большая часть параметров, обозначающих геометрических особенности семейства, имеют буквенное наименование. Все основные параметры откоса (набор профилей, глубина воздушного слоя, размеры полок профилей, отлив…) фиксируются в типе семейства. Габаритные размеры изделия откоса и глубина А – параметры экземпляра.

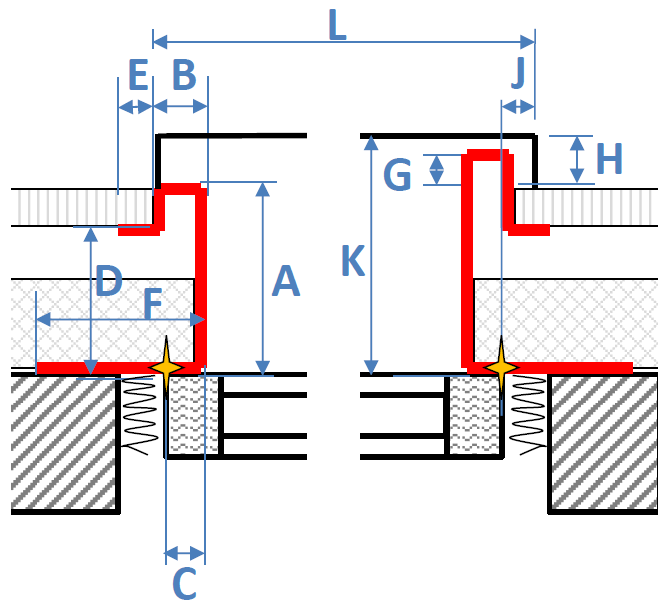

Ниже приведена схема параметров отсечки.

Общие габариты отсечки измеряются по точкам, обозначенным на схеме желтыми маркерами.


A. Глубина откоса. Соответствует общей толщине всех слоев фасадной конструкции.

B. Ширина отсечки. Мин. 35 мм.

C. Величина перекрывания рамы. Мин. 20 мм.

D. Глубина паза под облицовку. Соответствует толщине облицовочного материала.

E. Ширина паза под облицовку. Мин. 35 мм.

F. Ширина задней поверхности. Мин. 130 мм.

G. Глубина выступа отсечки. 0-50 мм.

H. Глубина фронтального свеса. 10-30 мм. Свес отлива (Н) настраивается независимо от остальных трех сторон, выбирается исходя из обстановки вокруг окна.

I. Высота наклонной поверхности отлива.

J. Ширина бокового свеса. Боковые выступы 0-30 мм Высота (Height) – базовый параметр высоты изделия (строго соответствует размеру окна) Ширина (Width) – базовый параметр ширины изделия (строго соответствует размеру окна) Марка отлива. Сл (префикс)+N уникальный номер позиции - формируется по совокупности всех параметров отлива.

K. Глубина отлива = A+H (для спецификации).

L. Длина отлива = Ширина-С*2+И*2+J*2 (для спецификации).

M. Высота капельника. Мин. 20 мм.

Для некоторых параметров есть возможность задать одинаковое значение для всех трёх сторон: для этого ставится галочка напротив параметра *Имя параметра*_Равны (B_Равны, D_Равны, G_Равны и т.д.), а значения для каждой из трёх сторон будет соответствовать значению исходного параметра (B, D, G и т.д.).

В противном случае, если для разных сторон необходимо назначить разные значения, галочка убирается, а в параметрах *Имя параметра*_Л, *Имя параметра*_Верх, *Имя параметра*_Пр (B_Л, B_Верх, B_Пр и т.д.) прописываются нужные размеры.

Порядок работы в модели

Устанавливаем отсечку в наружный слой фасада рядом с окном.

Выравниваем отсечку по центру окна.

Далее в параметры Высота, Ширина, Высота верхнего/нижнего бруса вводятся числовые значения, соответствующие размерам и положению окна.

Подбор параметров откоса по параметрам стены

  1. Наружная стена-облицовка – отдельная стена, не содержащая:
    - Ни несущего слоя;
    - Ни утеплителя;
  2. Наружная стена-облицовка не присоединяется к несущей стене или к стене-утеплителю, отверстия в ней формируются отдельно с помощью оконного откоса (отсечки) или инструментом редактирования профиля стены (в случае, когда откосы облицовываются материалом облицовки фасада с креплением на подсистеме: керамогранит, камень, кассеты, арх.бетон..);
  3. Наружная стена может содержать пустой слой (воздух), для удобной привязки облицовки к наружной грани несущей стены.
    Это позволяет:
    - Применять различный тип и толщину утеплителя независимо от типа фасадной облицовки;
    - Легко подбирать параметры оконного откоса (А (глубина откоса) = общей толщине стены, D = толщине пустого слоя стены);
    Недостатки пустого слоя:
    - Образует видимый контур стены в сечении;
    - Является условно-материальным объектом, грани которого накладываются на грани других объектов, например откоса (отсечки).
