Ссылка на видео, демонстрирующее работу скрипта:
Подготовка
- Для корректной работы скрипта необходимо загрузить следующие пакеты:
archi-lab.net (2019.2.7)
bimorphNodes (2.5.1)
Clockwork for Dynamo 2.x (2.1.2)
Data-Shapes (2019.2.20)
MEPover (2019.1.4)
Rhythm (2019.1.21)
RIE (0.6.6)
Sastrugi (0.1.4)
spring nodes (202.1.1)
SpringsUI (132.1.1)
Инструкция по загрузке недостающих пакетов находится здесь.
Запуск скрипта
Работа с таблицей

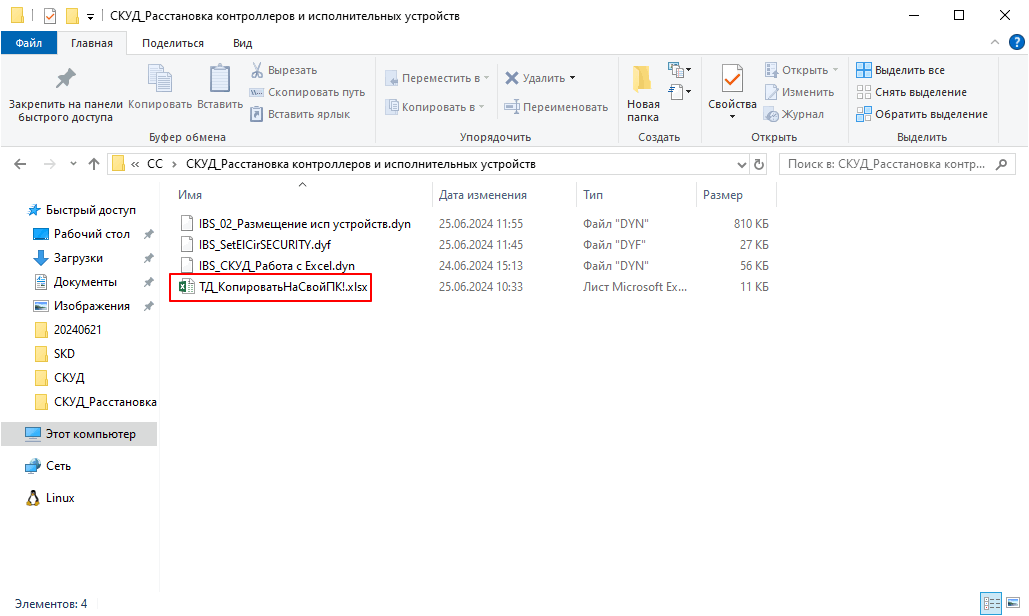

Скрипты и необходимые для работы файлы находятся на сервере по пути:
Y:\000_BIM-стандарты\060_Скрипты Dynamo IBS\CC\СКУД_Расстановка контроллеров и исполнительных устройств
В папке находится таблица xlsx; ее нужно скопировать на свой ПК, и дальнейшую работу производить в скопированной таблице.
В таблице создаются точки доступа с нужным оборудованием. Каждый столбец - отдельная точка доступа с разным оборудованием. Начальная форма таблицы выглядит так:
Окончательная оформленная форма выглядит так:
Сохраняем и закрываем таблицу.
Загрузка семейств

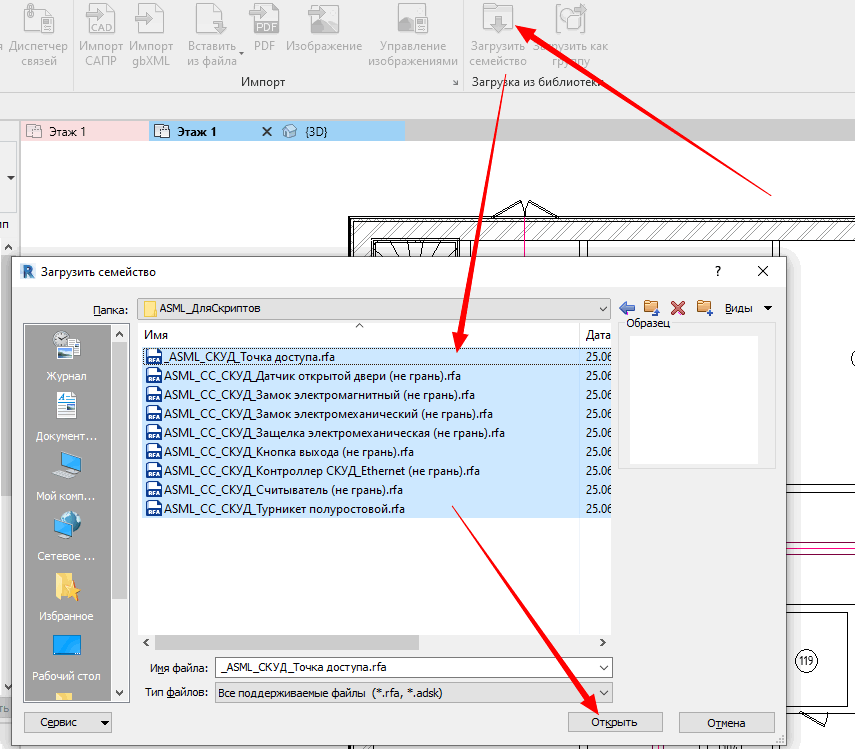

Переходим в проект и загружаем в него необходимые для работы скриптов семейства, расположенные по пути: Y:\000_BIM-стандарты\040_Семейства\_CC\Пожарная сигнализация\ASML_ДляСкриптов.
Семейства именованы, как семейства Самолет. Однако их также можно использовать в других проектах. Единственная "самолетовская" особенность семейств - это их категория - Пожарная сигнализация.
Работа со скриптом IBS_СКУД_Работа с Excel

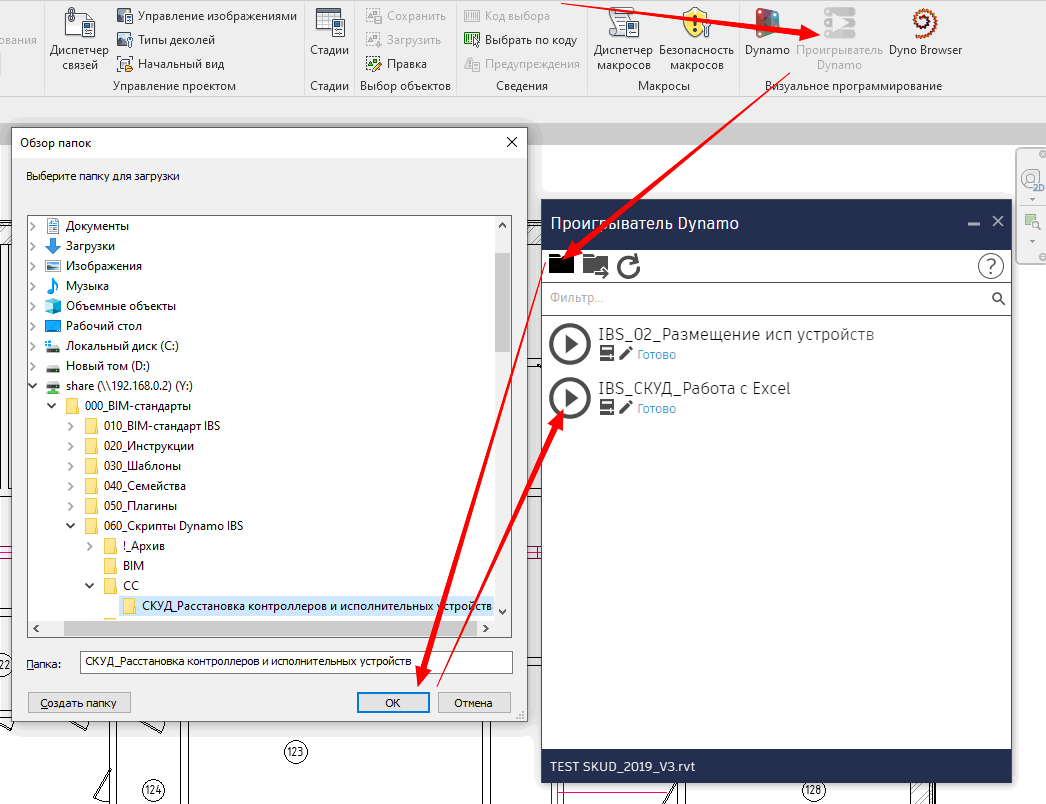

Открываем Проигрыватель Dynamo, указываем папку Y:\000_BIM-стандарты\060_Скрипты Dynamo IBS\CC\СКУД_Расстановка контроллеров и исполнительных устройств
Запускаем работу скрипта IBS_СКУД_Работа с Excel.

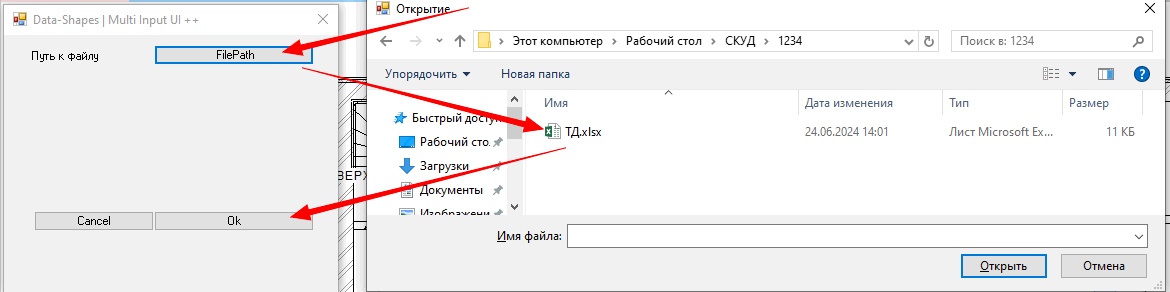

Далее будет предложено указать путь к файлу xlsx. Указываем путь к ранее сохраненной таблице ТД и жмем ОК.

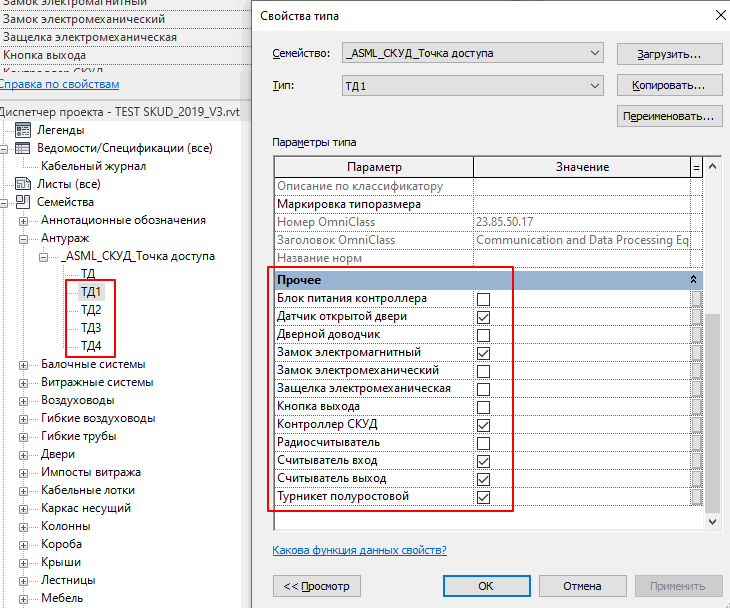

В результате работы скрипта будут созданы типоразмеры семейства точки доступа с оборудованием, указанным в таблице.
Размещение точек доступа (вручную)
Далее размещаем ТД на плане в соответствии с проектом. ТД должна моделироваться из того помещения, номер которого будет использован в марках.
Работа со скриптом IBS_02_Размещение исп устройств
Далее возвращаемся в Проигрыватель Dynamo и запускаем работу второго скрипта: IBS_02_Размещение исп устройств.
В результате будут размещены семейства оборудования СКУД вместе с марками и УГО на плане.

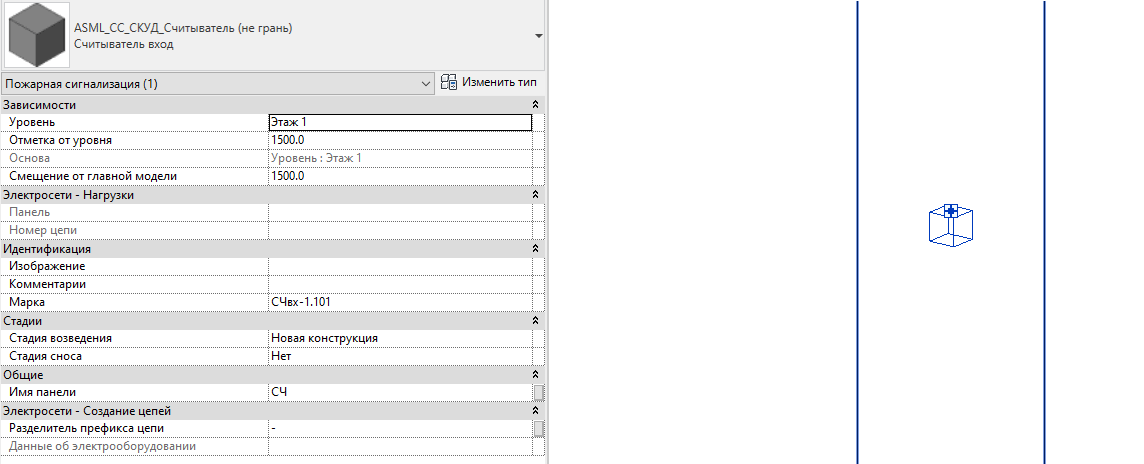

Семейства с точки зрения информации и геометрии не имеют ценности (кроме записанной марки и отметки от уровня), поэтому нужно выбрать размещенные семейства и заменить их на семейства из библиотеки (в данном случае категории Пожарная сигнализация).
