Общие сведения

• Оси в проекте создаются архитекторами на стадии концепта (пересечение осей 1-А должно находится в базовой точке проекта). При подключении к работе над проектом специалистов других разделов, сетка осей блокируется BIM-координатором.
• Изменение сетки осей после их блокировки выполняется только BIM-координатором проекта при согласовании с отделами АР и КР. Добавление и изменение осей проектировщиками запрещается.
• Для изменения сетки осей необходимо направить заявку BIM-координатору проекта.

Регламент переноса/добавления/удаления осей и уровней

• Расстояния между осями должны быть кратны 0 десятичным знакам (пример: 1200,000 мм)
• После того, как оси созданы, необходимо проверить принадлежность к Рабочему набору «Общие уровни и сетки».
• Необходимо закрепить созданные оси инструментом «Прикрепить». Запрещается откреплять оси, так как это может привести к их случайному перемещению.
• Все оси должны быть замониторены с базовым файлом с помощью инструмента "Копирование/мониторинг". В базовом файле должна храниться актуальная сетка осей. Мониторингом занимается BIM-координатор проекта.
• Наименование осей должно соответствовать BIM-стандарту.

  Наименование осей

Пересечение осей 1-А

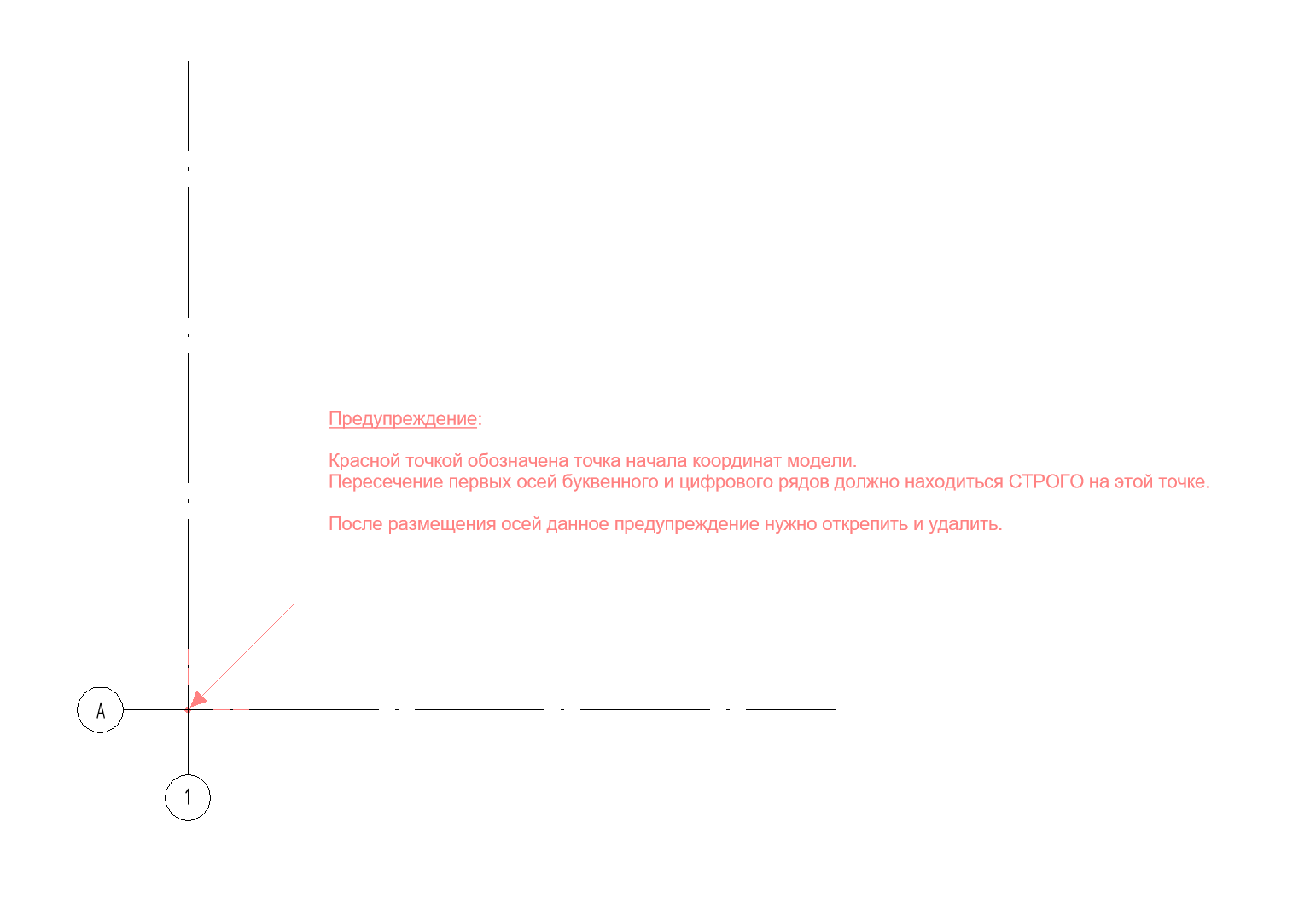

Пересечение первых осей буквенного и цифрового рядов должно находиться в точке начала координат модели. В шаблоне IBS для АР на данную точку указывает специальное семейство, видное на планах. После размещений осей данное предупреждение нужно открепить и удалить.

Обозначения осей

У каждой оси есть 2 обозначения на виде в плане: в начале (Конец 1) и в конце (Конец 2). Началом считается первая точка построения оси, концом - вторая (т.е. последняя) точка.

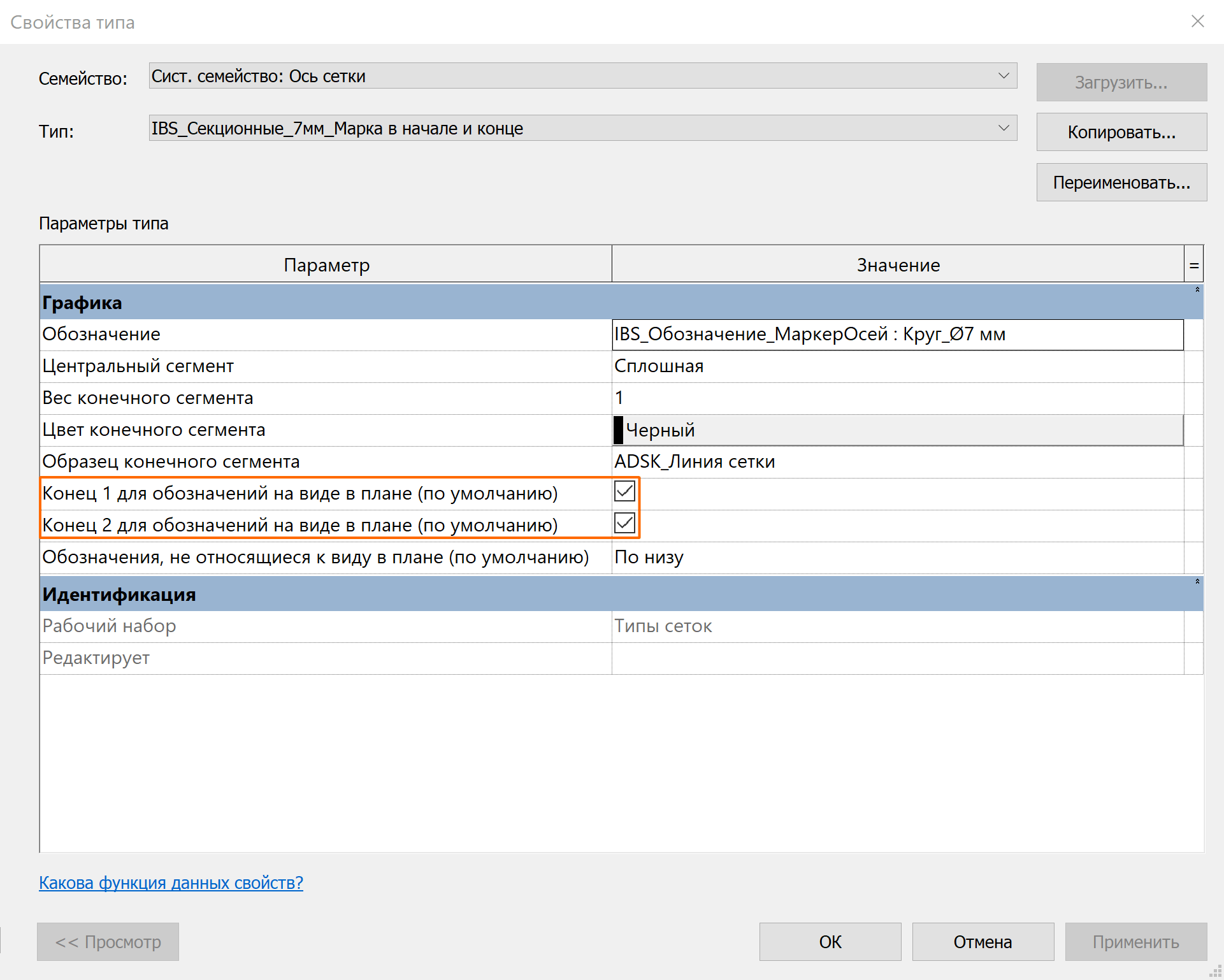

Управлять видимостью обозначений осей можно как для всего типоразмера оси, так и для любой оси отдельно на каждом плане. Управление видимостью для типоразмера осуществляется в свойствах типа и уже задано для семейств габаритных и секционных осей IBS:

На плане можно включить и отключить обозначение оси вручную для любого из концов. Данное изменение будет видно только на конкретном виде:

Важно иметь в виду, что ось по-прежнему сохраняет свои настройки типоразмера и на других планах отображается в соответствии с ними:

Правила при работе с осями

Учитывая описанные выше нюансы, во избежание беспорядка при построении осей в модели важно:

👉 Начинать построение осей с правильной стороны. Для вертикальных осей - снизу вверх, для горизонтальных осей - слева направо.

👉 При совершении ошибки в направлении ось следует перерисовать. На изображении ниже показан антипример: для решение проблемы направления ось развернута на 180 градусов (с помощью инструмента "Повернуть"). Как видно, ось смотрит в нужную сторону, но её типоразмер ("Марка в конце") теперь неверен. Такая же проблема возникнет и при отзеркаливании оси.

👉 Глобально задавать настройки видимости обозначений через выбор соответствующего типоразмера оси: "Марка в начале" для обозначения только в начале, "Марка в конце" для обозначения только в конце и "Марка в начале и конце" для отображения обоих обозначений. Т.е. необходимо ориентироваться на то, с какой стороны обозначение должно быть на всех видах по умолчанию, включая то, как смежные разделы будут видеть модель при подгрузке связи АР.

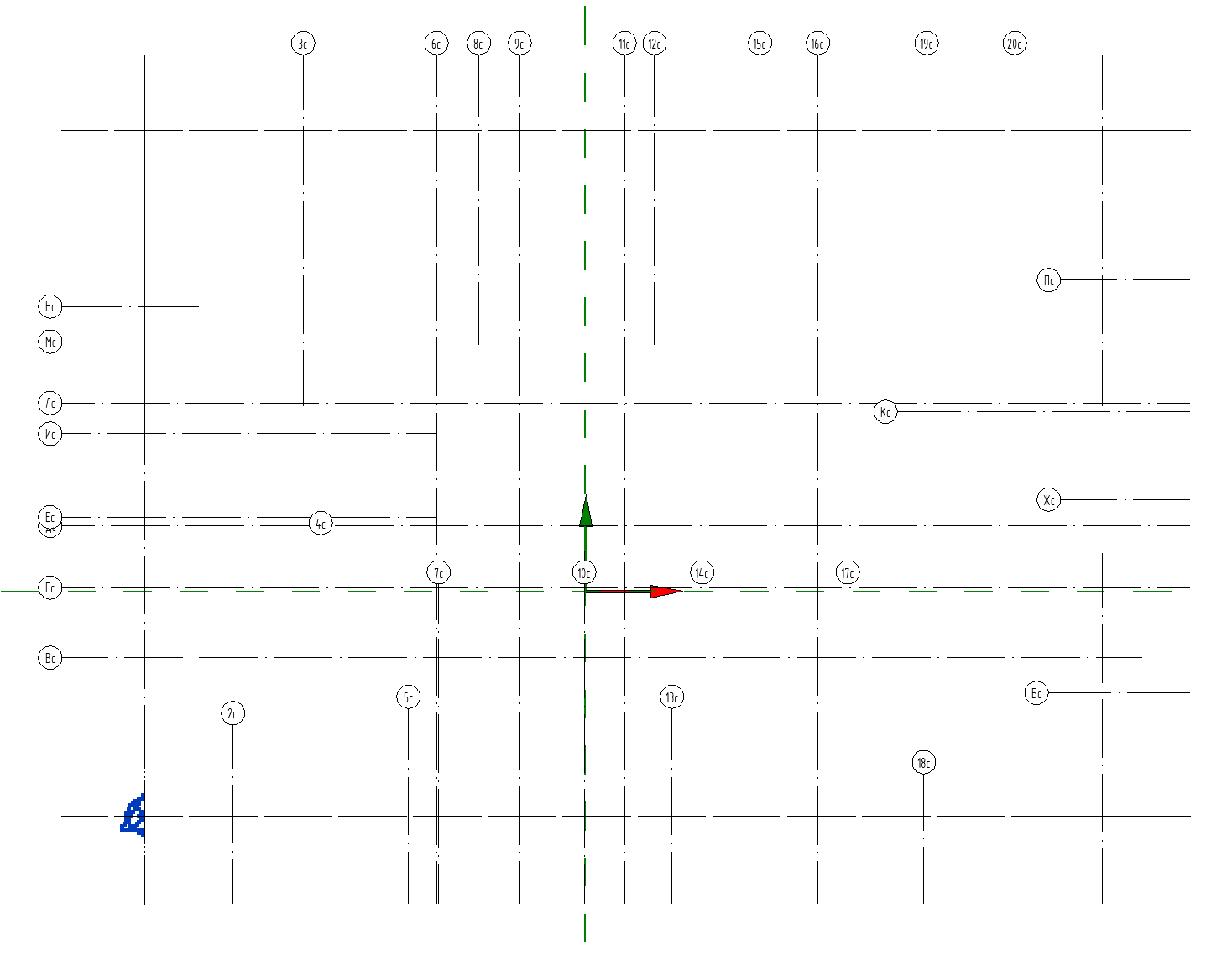

Регулирование видимости обозначения осей с помощью галочек на виде приведёт к неправильному отображению осей на неоформленных видах и необходимости впоследствии настраивать отображение на новых видах постоянным нажиманием на галочки для каждой из осей:

Габаритные оси

Габаритными называютоси, которые указывают общие плановые размеры здания и обычно имеют обозначение с 2 кружкáми:

Так как Revit умеет работать только со стандартными осями с 1 кружком в качестве обозначения, для габаритных осей невозможно придерживаться общих правил работы с осями: при включении обозначения на конце (Конец 2) получаем такую картину:

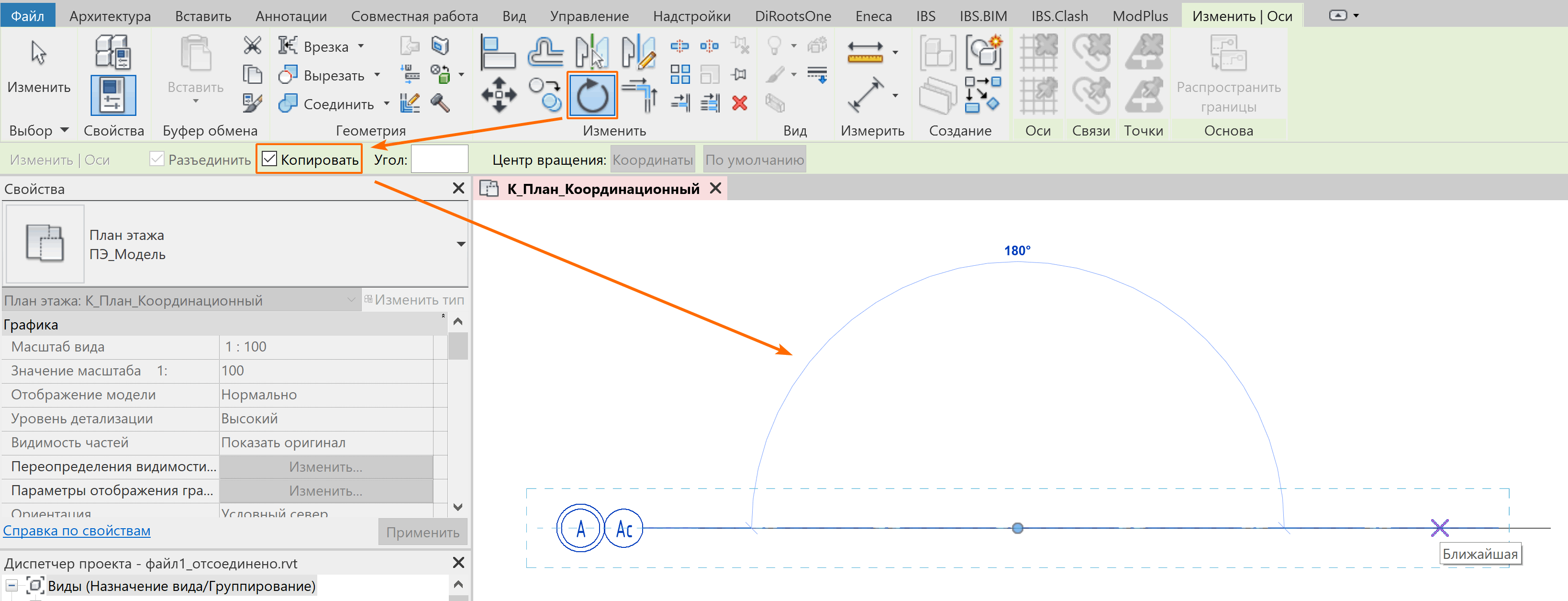

Таким образом, чтобы получить обозначения на двух концах, необходимо развернуть ось на 180 градусов с копированием:

Затем поправить расположение концов таким образом, чтобы концы двух осей совпадали:
